Согласователь работы кондиционеров, программируемый логический контроллер (ПЛК) ЕТ-11

СОГЛАСОВАТЕЛЬ РАБОТЫ КОНДИЦИОНЕРОВ

Программируемый логический контроллер (ПЛК)

ЕТ-11

Руководство по эксплуатации

www. *****

Оглавление

1. Общие сведения.. 2

2. Назначение кнопок.. 3

3. Отображение информации на ЖК-дисплее.. 3

4. Режимы работы САУ ГПК.. 4

5. Структура меню ПЛК ЕТ-11. 4

5.1 Структура подменю «Настройки». 5

5.2 Структура подменю «Состояние». 6

6. Работа с журналом ПЛК ЕТ-11. 7

6.1 Просмотр содержимого журнала.. 7

7. Схема подключения ПЛК ЕТ-11. 8

8. Режимы работы ПЛК ЕТ-11. 9

9. Порядок запуска прибора. 10

10. Подключение ПЛК с помощью плат-адаптеров. 10

1.  Общие сведения

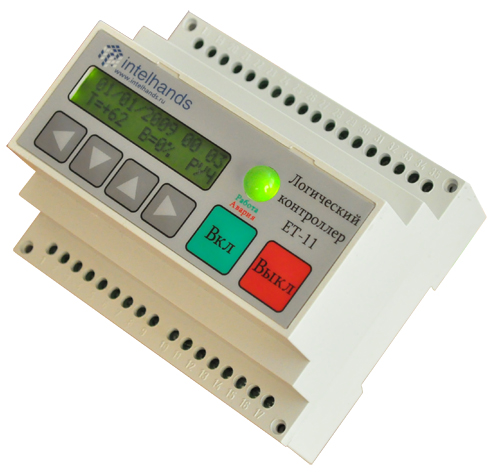

Общий вид согласователя работы кондиционеров программируемого логического контроллера (ПЛК) ЕТ-11 показан на фотографии (рисунок 1).

Рисунок 1 Общий вид ПЛК ЕТ-11

Работа с прибором осуществляется посредством клавиатуры, информация отображается на ЖК-дисплее прибора.

Внешний вид лицевой панели прибора представлен на рисунке 2.

Рисунок 2 Лицевая панель ПЛК ЕТ-11

2.  Назначение кнопок

1.  - кнопка активизации меню/ возврата из меню.

2.  - к нопка ввод / переход в режим редактирования.

3.  - к нопка перехода на строчку вверх.

4.  - к нопка перехода на строчку вниз.

5.  - Кнопка включения системы в автоматическом режиме.

Во время навигации по меню прибора дублирует кнопку «Ввод».

6.  - Кнопка выключения автоматического режима,

либо отключения включенных кондиционеров в ручном режиме .

Во время навигации по меню прибора кнопка «Выкл»

дублирует кнопку «Меню/Возврат».

3.  Отображение информации на ЖК-дисплее

Формат данных, отображаемых на ЖК-дисплее, представлен на рисунке 3.

1 – текущие дата и время.

2 – температура и влажность.

Температура «Т» считается как среднее арифметическое по показаниям трёх датчиков («Т1», «Т2», «Т3»). Для просмотра температуры по каждому датчику в отдельности необходимо выбрать соответствующий датчик кнопками , расположенными на лицевой панели прибора (см. рисунок 2). Индикация "!!!" вместо значения температуры или влажности означает, что датчик не подключен, неисправен или произошел обрыв провода.

3 – текущий режим работы системы.

4.  Режимы работы САУ ГПК

РУЧ – Ручной режим. САУ ГПК передает управление всем кондиционерам и отключает блокировку управлением Вкл/Выкл кондиционеров. При снятии блокировки на выбранные в ручном режиме кондиционеры подается управляющий сигнал на включение. САУ ГПК выполняет функции наблюдения за состоянием кондиционеров, значения заносятся в журнал. Также возможно включение отдельных кондиционеров из меню прибора (см. далее). АВТ – Автоматический режим. САУ ГПК управляет кондиционерами. Исключается несанкционированное (случайное) отключение кондиционеров с индивидуального дистанционного пульта управления и изменение величины автоматически поддерживаемой температуры.

Переключение между режимами осуществляется путем активации пункта меню 1-го уровня "СТАРТ/СТОП".

Для перемещения по меню используйте кнопки .

Для входа в необходимый пункт меню, его нужно выбрать с помощью кнопок и нажать .

Переход на один уровень меню вверх осуществляется однократным нажатием кнопки. Для того чтобы отредактировать выбранный параметр используйте кнопку .

После нажатия данной кнопки САУ ГПК перейдёт в режим редактирования (только если этот параметр разрешен для редактирования!).

В режиме редактирования значение первого разряда будет мигать (т. е. первый разряд будет выбран).

Для изменения параметра используйте кнопки , для перехода к следующему разряду используйте кнопку .

5.  Структура меню ПЛК ЕТ-11

Пункт меню	Описание
АВТОМАТ	Вкл/Выкл автоматического режима. Для старта в автоматическом режиме после включения данного пункта меню необходимо нажать кнопку «ВКЛ» на лицевой панели прибора.
Журнал ошибок	Просмотр журнала ошибок.
Журнал полный	Просмотр полного журнала.
Настройки	Меню настроек прибора (см. далее).
Состояние	Просмотр параметров и состояния прибора (см. далее).
Ручное управл.	Меню индивидуального включения и выключения каждого кондиционера. Действительно только для ручного режима.
Тестовый режим	Включение тестового режима прибора.

Структура подменю «Настройки»

Пункт меню	Возможные значения	Описание
Текущее время, Часы	0 - 23	Установка времени, часы
Текущее время, Минуты	0 - 59	Установка времени, минуты
Текущая дата, Год	2	Установка даты, год
Текущая дата, Месяц	1 - 12	Установка даты, месяц
Текущая дата, День	1 - 31	Установка даты, день
Блокировка пультов	Вкл/Выкл	Включение/Выключение блокировки пультов.
Количество кондиционеров	2 - 20	Выбор количества кондиционеров в системе.
Каскадный режим	Вкл/Выкл	Включение/Выключение каскадного режима работы в автоматическом режиме.
Температура Т1	10 – 30	Установка значения контрольной температуры №1
Температура Т2	10 – 40	Установка значения контрольной температуры №2
Температура Т3	10 – 50	Установка значения контрольной температуры №3
Температура Т4	10 – 99	Установка значения контрольной температуры №4
Температура Т5	10 – 99	Установка значения контрольной температуры №5
Температура Т6	10 – 99	Установка значения контрольной температуры №6
Температура Т7	10 – 99	Установка значения контрольной температуры №7
Температура Т8	10 – 99	Установка значения контрольной температуры №8
Период перекл.		Период планового переключения кондиционеров, часов
Период записи в журнал, мин.		Период плановой записи в журнал, минут
Полное обнуление, код:		Обнуление журнала. Происходит после записи числа 21930 в данном пункте меню.
Тип выходов	1, 2	Тип выходов: 1 – «+»; 2 – «-»

Если изменить параметр ПОЛНОЕ ОБНУЛЕНИЕ (21930), при следующей перезагрузке или при пропадании питания САУ ГПК произойдёт полное обнуление и ре-инициализация САУ ГПК. Значения всех параметров примут значения по умолчанию. Статистические значения и журнал будут обнулены.

Внимание!

Не изменяйте без надобности параметр ПОЛНОЕ ОБНУЛЕНИЕ (21930) с клавиатуры, т. к. после этого при сбое питания или перезагрузке журнал будет утерян!

Структура подменю «Состояние»

Пункт меню	Описание
Наработка K1, часов … Наработка Kn, часов	Наработка кондиционера №1… … Наработка кондиционера № n, где n – количество кондиционеров (от 2 до 20).
Состояние К1, код … Состояние Кn, код	Код состояния кондиционера №1… … Код состояния кондиционера № n, где n – количество кондиционеров (от 2 до 20).
Время работы	Время работы прибора после включение питания
Время после пер.	Время, прошедшее после последнего переключения кондиционеров
Температура ср., град. С	Средняя температура
Температура Д1 , град. С	Температура с первого датчика
Температура Д2, град. С	Температура с второго датчика
Температура Д3, град. С	Температура с третьего датчика
Влажность (0%-100%)	Относительная влажность
Номер свободной зап. журн.	Номер ячейки для новой записи
Кол-во записей журнала	Общее количество записей, находящихся в журнале

Просмотр состояния и наработки каждого кондиционера в системе доступно в любой момент в меню "СОСТОЯНИЕ". Наработка кондиционеров показывается в пунктах "НАРАБОТКА Кn", где "n" – номер кондиционера в системе.

Аналогично для каждого кондиционера показывается код состояния в пунктах "СОСТОЯНИЕ Кn", например: "0011".

Расшифровка информации кода состояния кондиционера:

6.  Работа с журналом ПЛК ЕТ-11

САУ ГПК в процессе работы периодически записывает в энергонезависимую память сведения о группе кондиционеров – ведет журнал истории работы. Структура записи информации аналогична выводимой на экран САУ ГПК (состояние группы кондиционеров и коды состоянии кондиционеров).

Период записи может устанавливаться пользователем (Пункт "Период записи в журнал" подменю "НАСТРОЙКИ"). Максимально возможное число записей в журнале, хранимое в энергонезависимом ПЗУ САУ ГПК равно 65536. Если производить запись значений состояния кондиционеров с периодом 30 минут, то указанного количества записей хватит на более чем 3 года и 6 месяцев.

В процессе работы инкрементируется номер свободной записи журнала.

Внимание!

При заполнении всех свободных позиций для записи происходит затирание самой давней записи более новой.

Новая запись записывается автоматически при:

включении САУ ГПК; изменении состояния САУ ГПК, в том числе при возникновении или пропадании ошибок, появлении сигнала «Авария», «Тревога»; выключении питания или "зависании" процессора; истечении времени, установленного параметром "период записи в журнал", после последней записи.

В каждой записи содержится:

1)  дата и время записи;

2)  код состояния группы кондиционеров;

3)  состояние каждого кондиционера;

4)  средняя температура и влажность на момент записи;

Просмотр содержимого журнала

Возможны два варианта просмотра журнала:

ПОЛНЫЙ вариант просмотра журнала. Варианта просмотра журнала только записей, содержащих ОШИБКИ.

Просмотр записей осуществляется нажатием кнопок .

При просмотре ПОЛНОГО журнала выводятся все записи в журнале.

Для журнала ОШИБОК – только те записи, которые содержат код ошибочного состояния.

Для журнала ОШИБОК первой записью выводится на экран всегда последняя запись, даже если она не содержит ошибочного состояния.

ПЛК ЕТ-11 предоставляет возможность просматривать записи журнала удаленно с компьютера при подключении прибора по интерфейсу RS-485.

Для обнуления журнала предусмотрен соответствующий пункт в меню прибора, для этого нужно ввести код 21930.

7.  Схема подключения ПЛК ЕТ-11

Рисунок 4 Схема подключения ПЛК ЕТ-11

Пояснения.

Линия RS-485 А1 (+) и В1 (-) предназначена для подключения прибора к ПК.

Входы:

Вх1 – вход сигнализации аварии кондиционеров.

Вх2 – вход «Работа кондиционера 1».

Вх3 – вход «Работа кондиционера 2».

Вх4 – вход «Работа кондиционера 3».

Подт – линия, к которой подключается противоположный полюс источника питания входных сигналов (например, если входные сигналы уровнем корпус/обрыв, то на эту клемму подключается положительный полюс источника питания).

Выходы датчиков температуры подключаются к клеммам Т1, Т2 и Т3.

Выход датчика относительной влажности воздуха подключается к клемме Rh.

Питание датчиков влажности и температуры осуществляется от клемм 12 и 13, соответственно +5 В и общий. Датчики подключаются с помощью витой пары в экране. Все витые пары (плюс и минус напряжения питания датчиков) объединяются в точке ввода в прибор.

ВНИМАНИЕ! - Строго соблюдайте полярность подключения датчиков! В противном случае возможен их выход из строя.

Питание прибора осуществляется подачей напряжения 10…15 В на клеммы 34, 35, в соответствии с полярностью, указанной на рисунке 4, мощность источника питания, не менее, 5 Вт.

Напряжение питания выходов 10…36 В подается на клеммы 32 и 33.

Выходы имеют программируемую полярность (корпус/обрыв или +/обрыв).

8.  Режимы работы ПЛК ЕТ-11

В зависимости от измеренной температуры и внешних условий возможны следующие режимы работы ПЛК ЕТ-11:

Температура	Режим работы	Индикация светодиодом
t<T1	Снимаются все сигналы включения кондиционеров (температура в помещении ниже минимального порога Т1).	Зеленый периодически подсвечивается
T1<t<T2	Включен 1 кондиционер	Зеленый подсвечивается постоянно
T2<t<T3	Включены 2 кондиционера
T3<t<T4	Включены 3 кондиционера
T4<t<T5	Включены 4 кондиционера (Т5 – фактически пожароопасная температура)	Красный горит постоянно
T5<t	Снимаются все сигналы включения кондиционеров. Произошел один из следующих типов аварии: 1)  Превышена температура Т5 (контролируется на ЖК-индикаторе). 2)  Не подключен датчик температуры (контролируется на ЖК-индикаторе, отображается Т=!!!). 3)  Не включились один или несколько кондиционеров (контролируется в меню "Состояние", см. п 5.2).	Красный периодически подсвечивается (мигает)
Не важно	Не включен автоматический режим работы (не нажата кнопка "Вкл")	Красный/ зеленый подсвечиваются попеременно

9.  Порядок запуска прибора.

Для начала работы прибора необходимо выполнить следующие шаги (для входа в меню нужно нажать )

№ п/п	Пункт меню	Значение	Примечание
	Настройки/Текущее время	Время
	Настройки/Текущая дата	Дата
	Настройки/Блокировка пультов	ВКЛ
	Настройки/Температура Т1	18	Определяется конкретными условиями работы
	Настройки/Температура Т2	23
	Настройки/Температура Т3	27
	Настройки/Температура Т4	30
	Настройки/Температура Т5	50
	Период перекл. Часов	8
	Период записи в журнал (мин)	30
	Настройки/Количество кондиционеров	4	Общее количество управляемых кондиционеров
	Настройки/кол-во резервных конд-ров	3	Количество кондиционеров, находящихся в резерве в штатном режиме работы (Т1<t<T2)
	АВТОМАТ	ВКЛ

Для выключения управления кондиционерами с прибора, например, для проведения профилактических или других работ, требующих вмешательства оператора, нужно сначала выключить режим АВТОМАТ (ВЫКЛ), затем установить "Блокировка пультов" ВЫКЛ. После чего кондиционерами можно управлять с их штатных пультов управления.

10.  Подключение ПЛК с помощью плат-адаптеров.

При использовании ПЛК с платами адаптеров подключение осуществляется следующим образом.

1)  Подключение датчиков температуры может осуществляться с помощью удлинительных кабелей – витая пара с ЭКРАНОМ (в противном случае измерение параметров может существенно ухудшиться)! При этом могут применяться клеммные колодки или коробки. Длина кабеля зависит от конкретных условий помещения, в котором устанавливается ПЛК (в основном определяется уровнем помех, создаваемых внешней аппаратурой).

ВНИМАНИЕ! – строго соблюдайте схему подключения датчиков к разъемам, как показано на рисунке 5. Несоблюдение схемы может привести к выходу из строя датчика!

Рисунок 5 Подключение датчиков с помощью платы-адаптера (вид со стороны кабеля)

2)  Управляемые кондиционеры подключаются с помощью разъемов RJ-45 на плате адаптера, как показано на рисунке 6. С помощью каждой вилки могут быть подключены до 4-х кондиционеров, которые условно обозначены Кх. у, где х – номер кондиционера, у – номер выходного контакта.

Для подключения внутренних блоков используется соединитель Х4, контакты К1.х (первый кондиционер) и К2.х (второй кондиционер). Подключение внешних блоков осуществляется с помощью соединителя Х3, на котором контакты К1.х и К2.х соответствуют кондидионеру 1, контакты К3.х и К4.х – кондиционеру 2.

3)  Подключите 14-проводной шлейф от адаптера (плата реле) к переходной плате 1 ПЛК с помощью разъема IDC-14.
