Сейф-касса Bitsafe

СЕЙФ-КАССА

bitSAFE.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОГЛАВЛЕНИЕ

Введение……………………………………………………………………...2

ПРЕИМУЩЕСТВА СЕЙФ-КАССЫ bitSAFE……….……………………..2

1. Подготовка к работе……………………………………………..3

2. РАБОТА СЕЙФ-КАССЫ……………………………………………….9

3. БЛОКИРОВКА…………………………………………………………..10

4. ИНДИКАЦИЯ……………………………………………………………11

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ………………………………11

Введение.

Ящик блока управления содержит три кнопки S1, S2, S3 со встроенными в них светодиодами LED1, LED2, LED3 и один светодиод LPW для индикации включения сейф-кассы ключом S4 и ключ S4

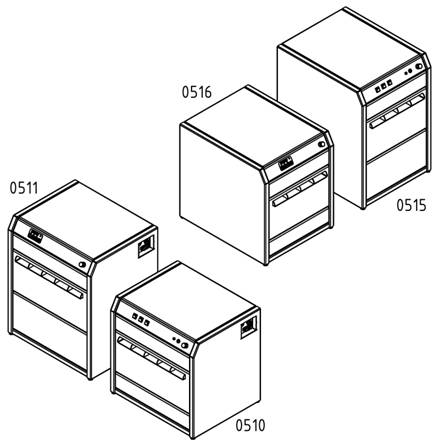

Сейф-касса bitSAFE предназначена для депонирования и накопления раздельно по номиналам наличных средств, получаемых от клиента, без открытия кассы.

Ящик № 2, C панелью приема наличных средств четырех или пяти номиналов и кассетой для депонирования

Рис. 1

Ящик № 1 для хранения наличности на сдачу

Ящик № 3 вспомогательный

ПРЕИМУЩЕСТВА СЕЙФ-КАССЫ bitSAFE.

Ø  Активация индивидуальным ключом.

Ø  Для повышения безопасности реализован режим блокировки сейф-кассы.

Ø  В сейф-кассе реализована возможность крепления к полу. Для крепления используется отверстие в дне корпуса, при этом зона крепления дополнительно усилена швеллерным элементом.

Ø  Сейф-касса укомплектована регулируемыми резьбовыми ножками для обеспечения компенсации неровностей пола.

1.  Подготовка к работе.

Сейф-касса закреплена на поддоне и отключена. Перед началом работы осуществите действия в соответствии с рекомендациями данного раздела.

1.1  Из пакета, прикрепленного к корпусу сейф-кассы, достаньте отвертку и открутите винт крышки короба на правой боковой стенке (рис. 2).

1.2  Снимите крышку короба (рис. 2), под крышкой в коробе находятся ключи для открытия блока управления и ключ активации (рис. 3).

Рис. 3 (вид справа)

Рис. 2 (вид справа)

1.3  Откройте ящик блока управления (рис.1), в нем находится:

·  гаечный ключ для снятия сейф-кассы с поддона;

·  сетевой кабель.

1.4  Гаечным ключом, отсоедините сейф-кассу от поддона (открутить транспортировочный винт снизу поддона) и осторожно снимите сейф-кассу с поддона.

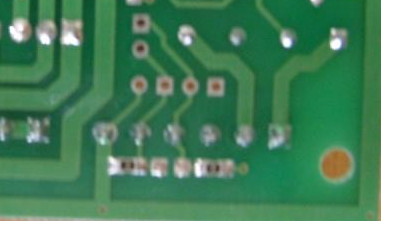

1.5  Па плате предусмотрено подключение навесных элементов управления через разъем IDC-16 или пленочной клавиатуры через разъем 08FDZ. Если установлен какой либо разъем и нет джамперов (XP1-XP3), то это означает, что вместо джамперов установлены и запаяны перемычки (резисторы с нулевым сопротивлением R1-R3). Ниже приводится описание установки положения джамперов или резисторов, если они есть (выполняется на предприятии-изготоителе).

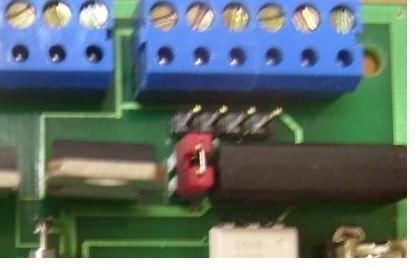

Для разъема IDC-16 необходимо установить джампер (красный) в разъем ХР2, если не запаян резистор R2, как показано на рисунке 4а.

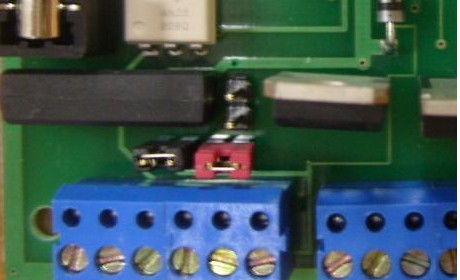

Для разъема 08FDZ необходимо установить два джампера (черный и красный) в разъем ХР1 и ХР3, если не запаяны резисторы R1 и R3, см. рис.4б.

Рис. 4а.

Рис. 4б.

1.6  В соответствии с таблицей 1 (см. ниже), установите продолжительность временной задержки на открытие для каждого из ящиков №№ 1, 2 и 3, предварительно запрограммировав нужный код состоянием четырех светодиодов LED1, LED2, LED3 расположенных около кнопок S1, S2, S3 и светодиода LPW около ключа активации – S4.

1 – светодиод светится, 0 – нет свечения светодиода

LED1 LED2 LED3 LPW	Временная задержка
	1 Сек
	3 Сек
	30 Сек
	1 Мин
	2 Мин
	3 Мин
	4 Мин
	5 Мин
	6 Мин
	7 Мин
	8 Мин
	10 Мин
	15 Мин
	20 Мин
	Таблица 1   25 Мин
	30 Мин

Для программирования кода временных задержек выполните следующую последовательность действий:

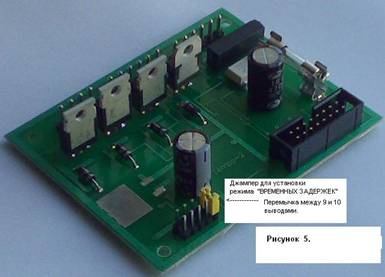

1.6.1 Установите между контактами 9 и 10 разъема XS2 джампер для включения режима программирования «временных задержек», как показано соединение выводов 9 и 10 желтым джампером на рис. 5.

1.6.2 Подключите сетевой кабель к разъему в правом нижнеи углу задней стенки сейф-кассы. Вставьте вилку шнура питания в розетку сети 220 вольт.

1.6.3 Ключ активации сейф-кассы вставьте в замок на передней панели блока управления и поверните в положении ON (режим программирования задержек включается при любом положении ключа активации).

1.6.4 Начало режима программирования кода временных задержек устанавливает первый режим - «номер ящика», который отображается миганием светодиода LPW, расположенного рядом с ключом активации, и постоянным свечением одного из светодиодов LED1, LED2 или LED3 соответствующего ящика, для которого программируется код временной задержки.

1.6.5 Для изменения номера ящика необходимо нажать и отпустить кнопку S2. Данная кнопка в режиме «номера ящика» осуществляет последовательно-цикличное изменение номера ящика для установки кода временной задержки, отображение номера ящика осуществляется постоянным свечением соответствующего светодиода.

1.6.6 Для перехода из режима «номер ящика» в режим «программирования кода» временной задержки необходимо нажать и отпустить кнопку S1. Нажатие и отпускание кнопки S1 циклически переключает эти два режима.

1.6.7 В режиме «программирования кода» код отображается четырьмя светодиодами, причем младший разряд кода таблицы 1 расположен около S4, а старший разряд около S1.

1.6.8 Для изменения двоичного кода временной задержки программируемого ящика необходимо нажать и отпустить кнопку S2. Данная кнопка в режиме «программирования кода» осуществляет последовательно-цикличное увеличение двоичного кода задержки от 0000 до кода 1111.

1.6.9 Для сохранения двоичного кода временной задержки программируемого ящика необходимо нажать и отпустить кнопку S3. Данная кнопка в режиме «программирования кода» осуществляет сохранение в энергонезависимой памяти двоичного четырехразрядного кода задержки.

1.6.10 Повторите процедуру программирования временных задержек для всех ящиков. Уберите (или поставьте в один контакт) джампер для выхода из режима программирования временных задержек.

1.7 При необходимости включения режима блокировки сейф-кассы, для повышения безопасности, выполните следующую последовательность действий.

1.7.1 При необходимости, подключите сейф-кассу к шлейфу объектовой охранной сигнализации через контакты 1 и 2 клеммной колодки в коробе на правой боковой стенке (нумерация контактов колодки слева направо). Данные контакты замкнуты в штатном режиме работы сейф-кассы и разомкнуты в режиме блокировки (режиме «тревоги»).

1.7.2 При необходимости подключения тревожной кнопки, подключите кнопку (с нормально замкнутыми контактами) к контактам 3 и 4 клеммной колодки, предварительно убрав с указанных контактов перемычку. Если тревожная кнопка не подключается, то необходимо перемычку на контактах 3 и 4 колодки сохранить.

1.7.3 Установите между контактами 6 и 8 разъема XS2 джампер, для включения режима блокировки, как показано на рис. 6. Рис. 6. Желтый джампер замыкает выводы 6 и 8 разъема XS2.

1.8 Установите блок управления в исходное положение, закройте блок ключом замка в коробе на правой боковой стенке и удалите ключ из замка.

1.9 Установите крышку короба на место и закрепите винтом, при этом, светодиод расположенный рядом с ключом активации до установки крышки будет кратковременными вспышками сигнализировать об отсутствии крышки (при этом, ящики открываться не будут, т. к. кнопки заблокированы), а после установки крышки светодиод постоянным свечением будет сигнализировать о переходе в штатный режим работы сейф-кассы.

1.10 На этом подготовительная работа закончена. Поверните ключ активации в положение OFF. Удалите ключ из замочной скважины.

2. Работа сейф-кассы.

2.1.  Запуск работы осуществляется поворотом ключа активации в положение ON. Должен загореться постоянным свечением зеленый светодиод рядом с ключом активации.

2.2.  Для того чтобы открыть первый ящик, нажмите кнопку 1. Соответствующий данной кнопке светодиод начинает мигать. Через заранее установленное время задержки ящик 1 откроется и светодиод погаснет.

2.3.  Аналогично, нажатием соответствующей кнопки, открываются ящики 2 и 3.

2.4. Удалите упаковку с депозитной кассеты и крышки депозитной кассеты, установленных в депозитном ящике и уложите их обратно в ящик.

2.5. Закройте ящики до срабатывания замков (преодолевая усилие пружины).

2.6. Для завершения работы поверните ключ активации в положение OFF. Удалите ключ из замочной скважины. Не отключайте от сети 220 вольт.

ОБРАТИТЕ ВНИМАНИЕ:

ü  При завершении работы поверните ключ активации в положение OFF. Удалите ключ из замочной скважины. Не отключайте сейф-кассу от сети электропитания 220 В при окончании работы.

3. Блокировка.

3.1.  При включении режима блокировки сейф-кассы (см. п. 1.7 настоящего руководства) кнопки 1-3 блока управления блокируются на 30 минут независимо от положения ключа активации (ящики от нажатия на кнопки открываться не будут) в следующих случаях:

- при снятии крышки короба на правой боковой стенке;

- при нажатии на тревожную кнопку;

- при отключении сейф-кассы от сети 220 вольт.

3.2.  Быстрое мигание зеленого светодиода, расположенного рядом с ключом активации, при любом положении ключа активации, показывает, что сейф-касса заблокирована. Для восстановления работоспособности сейф-кассы необходимо выполнить следующую последовательность действий.

3.2.1. Отключить питание сети (ключ активации в положении OFF).

3.2.2. Открыть блок управления.

3.2.3. Снять джампер с контактов 6 и 8 разъема XS2.

3.2.4. Подключить сейф кассу к сети 220 вольт и включить ключ активации в положение ON.

3.2.5. Установить джампер на контакты 6 и 8 разъема XS2.

3.3.6. Выполнить последовательность действий по п. п. 1.8 – 1.10 настоящего руководства.

4. Индикация.

4.1.  Наглядная световая индикация наглядно показывает текущее состояние сейф-кассы во всех режимах работы (см. выше).

4.2.  Световая индикация каждой кнопки, при открывании ящиков, имеет несколько уровней частоты мигания и с уменьшением текущего времени задержки частота мигания увеличивается. Это дает возможность визуально определить приблизительно время до открытия ящика.

5. Технические характеристики.

Сейф-касса bitSAFE оборудована сертифицированным источником питания:

Ø  входное напряжение 220 В 50 Гц.

Ø  выходное напряжение 12 В постоянного тока

Ø  потребляемая мощность 65 Вт

Ящики № 1 дополнительно оснащается кассовым лотком для хранения наличных средств для сдачи, чеков и пр.

6. Транспортировка и хранение.

6.1.  Сейф-касса в упаковке предприятия-изготовителя в транспортной таре может транспортироваться на любое расстояние автомобильным или железнодорожным транспортом (в закрытых транспортных средствах), авиационным транспортом (в герметизированных отсеках самолетов), водным транспортом (в трюмах судов). Транспортирование должно осуществляться в соответствии с правилами перевозок данным видом транспорта.

6.2.  Размещение и крепление транспортной тары с упакованными изделиями в транспортных средствах должны обеспечивать их устойчивое положение и не допускать перемещения во время транспортирования. При транспортировании должна быть обеспечена защита транспортной тары с упакованными изделиями от непосредственного воздействия атмосферных осад­ков и солнечной радиации.

6.3.  Условия транспортирования:

·  температура окружающего воздуха от − 25 до + 50 °С;

·  относительная влажность до 80 % при температуре + 25 °С;

·  атмосферное давление от 630 до 800 мм рт. ст.

6.4.  При погрузке и транспортировании должны строго выполняться требова­ния предупредительных надписей на упаковке.

6.5.  Сейф-кассу в упаковке следует хранить при температуре окружающего воздуха от +10°С до +40°С, от­носительной влажности не более 85% при температуре воздуха +25°С без конденса­ции, при атмосферном давлении 630...800 мм рт. ст. и запыленности воздуха не более 0,75.

В помещениях для хранения не должно быть агрессивных примесей (паров кис­лот, щелочей), вызывающих коррозию.
