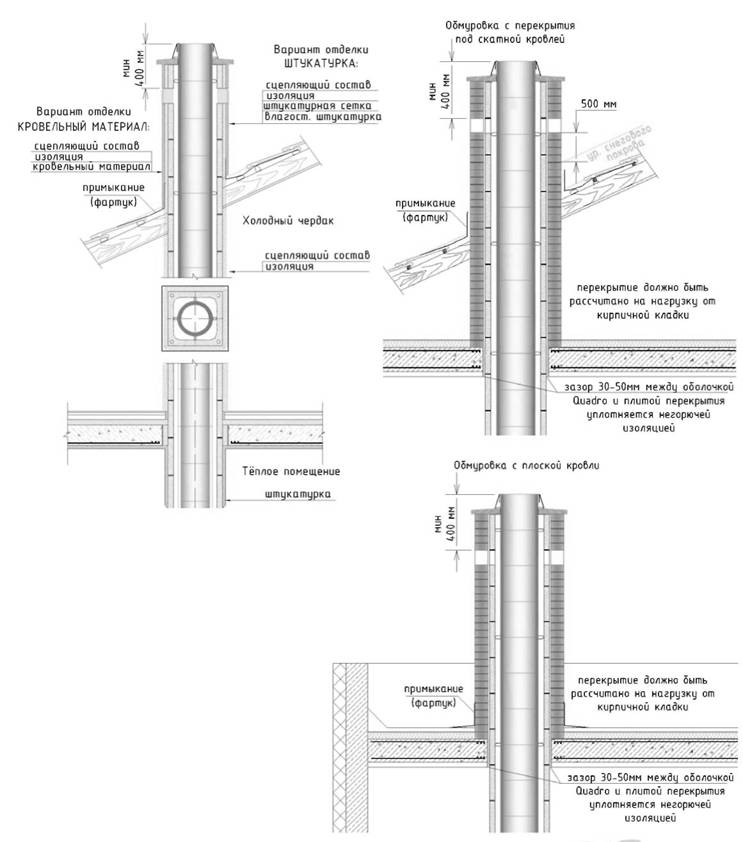

Монтаж верхней части дымоходной системы МДС Воздух-Газ.
Для обеспечения подачи воздуха к котлам необходимо обратить внимание на выполнение следующих правил при монтаже верхней части дымоходной системы:
1. Отверстия для подачи воздуха должны располагаться с трёх сторон. С внешней стороны они должны быть закрыты вентиляционными решётками.
2. Размер отверстий выбирается в зависимости от диаметра внутренней дымовой трубы для удаления дымовых газов по данным таблицы 1. Работы выполняются в верхней части предпоследней по высоте оболочки. Отверстия располагаются по центру соответствующей стенки.
3. При определении высоты верхней части дымовой трубы необходимо обратить внимание на высоту снегового покрова в данной климатической зоне. Нижняя отметка отверстия для подачи воздуха должна располагаться минимум на 50 см выше высоты снегового покрова.
4. Верхняя часть дымоходной системы должна быть защищена от воздействия атмосферных осадков. Не забудьте выполнить соответствующие отверстия под вентиляционные решётки и установить их на внешней поверхности.
Таблица 1
|
оболочка из легкого бетона |
Диаметр | h | b |
см | ||
14 | ||
16 | 130 | 135 |
18 | ||
20 | ||
25 | 240 | 135 |
30 |
