Двухканальный компрессор CN-9102

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Двухканальный

компрессор

CN-9102

Inter M

Распаковка и установка:

Установка и обслуживание в работе компрессора модели CN-9102 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения компрессора внимательно прочитайте это руководство.

Аккуратно распакуйте компрессор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить компрессор или обращаться в службу сервиса.

Не устанавливайте компрессор возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать компрессор со снятой верхней крышкой.

Основные возможности:

·  Модель CN-9102 – это двухканальный компрессор с активным подавителем шума.

·  Компрессор предназначен для сжатия динамического диапазона звуковых сигналов и уменьшения уровня шумов.

·  В модели компрессора CN-9102 предусмотрены следующие независимые регулировки в каждом канале: установка порогового уровня начала процесса крмпрессии, установка уровня или глубины компрессии, установка времени до начала компрессии после превышения сигналом порогового уровня, установка времени до конца компрессии после уменьшения сигнала до порогового уровня, установка выходного уровня сигнала, установка минимального порогового уровня шумов и времени до закрытия входа после понижением сигнала порогового уровня шумов.

·  Режим «мягкого» и «жесткого» ограничения.

·  Возможность установки в стойку 19”.

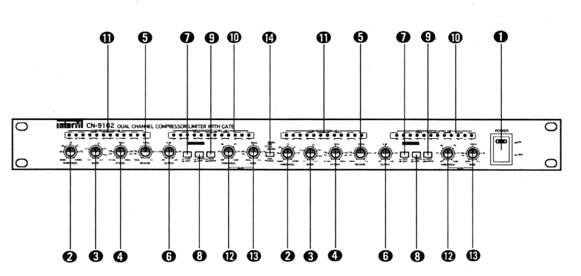

1. ОРГАНЫ УПРАВЛЕНИЯ КОМПРЕССОРА (ЛИЦЕВАЯ ПАНЕЛЬ)



1.  КНОПКА POWER (СЕТЬ)

2.  РЕГУЛЯТОР THRESHOLD

С помощью этого регулятора выставляется уровень сигнала, который определяет порог (или точку) после которого начинается ограничение входного сигнала. Диапазон регулировки находится в пределах от –40 дБ до +20 дБ. Примерно до точки +10 дБ возможно «мягкое» ограничение после этой точки начинается «жесткое» ограничение.

3.  РЕГУЛЯТОР RATIO

Положение этого регулятора определяет степень компрессии (отношение входного сигнала к выходному) в пределах от 1:1 до ∞: 1. Например, если регулятор RATIO находится в положении 10:1, это означает, что при входном сигнале 10 дБ, уровень выходного сигнала будет составлять 1 дБ.

4.  РУГУЛЯТОР ATTACK

Положение этого регулятора определяет время, когда после превышения входным сигналом порогового уровня Threshold, начинается ограничение. Диапазон установки времени находится в пределах от 0,1 мсек. до 200 мсек.

THRESHOLD / RATIO

5.  РЕГУЛЯТОР RELEASE

Положение этого регулятора определяет время, когда после уменьшения уровня входного сигнала до порога Threshold, заканчивается ограничение. Диапазон установки времени находится в пределах от 50 мсек. до 3 сек.

6.  РЕГУЛЯТОР ВЫХОДНОГО УРОВНЯ

Положение этого регулятора определяет уровень выходного сигнала компрессора. Максимальный выходной уровень равен +20 дБ. Таким образом, можно компенсировать потери сигнала после процесса компрессии.

7.  ПЕРЕКЛЮЧАТЕЛЬ SOFT / HARD

Возможно два типа компрессии: Hard «жесткое» и Soft «мягкое».

«Hard»: если уровень входного сигнала начинает превышать пороговый уровень Threshold на небольшую величину, полная компрессия наступает сразу.

«Soft»: если уровень входного сигнала начинает превышать пороговый уровень Threshold на небольшую величину, уровень компрессии растет постепенно, и полная компрессия достигается только на больших пиках сигнала.

SOFT / HARD KNEE



8.  ВЫКЛЮЧАТЕЛЬ BYPASS

С помощью этого выключателя можно отключить секцию компрессора.

9.  ВЫКЛЮЧАТЕЛЬ IN / OUT

Выключатель входного или выходного сигнала на индикаторе (10).

10.  ИНДИКАТОР ВЫХОДНОГО УРОВНЯ

Двенадцати ступенчатый диодный индикатор выходного уровня сигналов. С помощью этого индикатора можно контролировать сигналы в диапазоне от –30 до +6 дБ.

11.  ИНДИКАТОР GAIN REDUCTION

Этот индикатор показывает реальное падение уровня сигнала, которое наступает после процесса компрессии. Диапазон входных сигналов от –1 до –30 дБ.



12.  РЕГУЛЯТОР THRESHOLD / GATE

Этот регулятор выставляет пороговый уровень (чувствительность), после которого вход открыт для сигналов только больших этого порога, или закрыт, если уровень сигналов становится меньше порогового уровня. С помощью изменения порогового уровня можно «поднимать» полезный сигнал над шумами. Диапазон регулировки находится в пределах от –∞ до -10 дБ.

13.  РЕГУЛЯТОР RATE / GATE

Положение этого регулятора определяет время, когда после уменьшения уровня входного сигнала до порогового уровня Threshold / Gate вход закрывается. Диапазон установки времени находится в пределах от 20 мсек. до 2 сек.

14.  ВЫКЛЮЧАТЕЛЬ STEREO

В режиме Стерео каналы компрессора работают вместе. Все установки и регулировки осуществляются органами управления в канале А.

2. ОРГАНЫ УПРАВЛЕНИЯ КОМПРЕССОРА (ЗАДНЯЯ ПАНЕЛЬ)



СЕТЕВОЙ РАЗЪЕМ

Разъем для подключения компрессора к сети переменного тока.

ЛИНЕЙНЫЕ ВХОДЫ

Симметричные линейные входы с разъемами типа XLR.

ЛИНЕЙНЫЕ ВЫХОДЫ

Симметричные линейные выходы с разъемами типа XLR.

ВХОД / ВЫХОД SIDE CHAIN

Несимметричный линейный вход (TIP) и выход (RING) с разъемом типа JACK ¼” (стерео).

ПЕРЕКЛЮЧАТЕЛЬ УРОВНЯ IN / OUT LEVEL

С помощью этого переключателя можно менять номинальный входной и выходной уровень сигналов в канале компрессора. Существует два уровня сигналов: -10 дБ / +4 дБ.

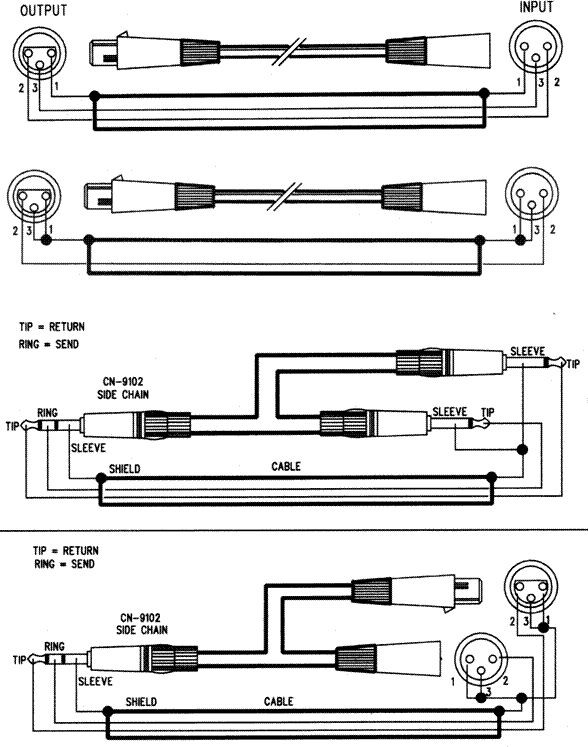

Соединительные кабели:

Симметричный вход и выход XLR

Несимметричный вход и выход XLR

Несимметричный JACK ¼” Вход / Выход

Технические характеристики компрессора СN-9102:

0 dB = 0,775 B

АУДИО ВХОДЫ

Тип…………………………………………………………………………………………………...…симметричные

Сопротивление………………………………………………………………………………………………...47 кОм

Номинальный входной уровень…………………………………………………………….………+4 дБ / -10 дБ

Максимальный уровень входного сигнала…………...+20 дБ (симметричный) +4 дБ (несимметричный)

Вход / Выход SIDE CHAIN

Тип…………………………………………………………………………………………………..несимметричный

Сопротивление…………………………………………………………………………….………150 Ом…22 кОм

АУДИО ВЫХОДЫ

Тип…………………………………………………………………………………………………...…симметричные

Сопротивление…………………………………………………………менее 75 Ом (Симметр. и несимметр.)

Номинальный выходной уровень…………………………………………………………….…………….+21 дБ

Общие нелинейные искажения……………………………………………………………………....менее 0,1 %

Собственные шумы……………………………………………………………………………………………–94 дБ

Взаимное влияние каналов………………………………………………………………………………….–85 дБ

Полоса воспроизводимых частот…………………………………………………………….5 Гц-50 кГц (-1 дБ)

ПОДАВИТЕЛЬ ШУМА

Пороговый уровень шумов…………………………………………………………………………....–60…-10 дБ

Время закрытия входа……………………………………………………………………………..20 мсек….2 сек

КОМПРЕССОР

Тип…………………………………………………………………………… «жесткое» / «мягкое» ограничение

Пороговый уровень ………………………………………………………………………………..–40 дБ…+20 дБ

Глубина компрессии…………………………………………………………………………………..от 1:1 до ∞: 1

Время до начала компрессии……………………………………………………………...0,1 мсек…..200 мсек.

Время после компрессии……………………………………………………………………….…50 мсек….3 сек.

Выход……………………………………………………………………………………………..…-20 дБ… +20 дБ

Напряжение питания……………………………….…………………………120 / 220 / 230 /240 В, 50 / 60 Гц

Потребляемая мощность……………………………………………………………...…………………….…14 Вт

Размеры…………………………………………………………………………………………...482 х 44 х 280 мм

Вес……………………………………………………………………………………………………………….…3,4 кг

Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи компрессора.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Двухканальный компрессор CN-9102

Сертификация: Двухканальный компрессор CN-9102 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.

Серийный номер модели:

Дата продажи:

Продавец:
