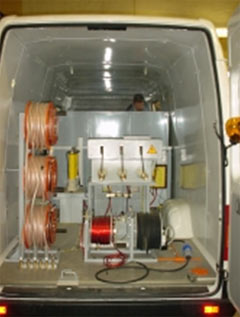

Электротехническая передвижная лаборатория S-80 (S-110)
Современная и компактная электротехническая лаборатория для проведения полного комплекса работ, связанногос испытаниями силовых кабельных и воздушных линий до 35 кВ и заканчивая диагностикой трансформаторов, высоковольтных вводов и испытаний оборудования распределительных устройств. Может быть доукомплектована оборудованием для прожига и отыскания мест повреждения подземных кабельных линий 0,4 -10 кВ. Всё оборудование, входящее в состав ЭТЛ разработано и произведено российской фирмой-разработчиком. Является наилучшим примером в соотношении цена/качество.
Назначение
Электротехническая лаборатория S-80 (S-110) (далее по тексту - «ЭТЛ S-80» и «ЭТЛ S-110») в зависимости от комплектации предназначена для проведения испытаний силовых кабельных и воздушных линий электропередачи напряжением до 10 кВ (до 35 кВ), для определения мест повреждениясиловых кабелей с использованием оборудования и приборов предварительной и точной локализации, а также для диагностики трансформаторов, высоковольтных вводов и испытания оборудования распределительных устройств. Монтаж электротехнического оборудования производится на шасси автомобилей типа «Газель», УАЗ, ГАЗ, ЗИЛ и др.
Конструкция ЭТЛ S-80 (ЭТЛ S-110) построена по блочно-модульному принципу, что позволяет изменять конфигурацию и постепенно наращивать комплекс оборудования по мере возникновения к нему новых требований.
Оборудование ЭТЛ S-80 (ЭТЛ S-110) позволяет выполнять следующие функции:
Высоковольтные испытания
- испытание повышенным переменным напряжением; испытание повышенным выпрямленным напряжением.
Поиск мест повреждения кабелей
- определение места повреждения акустическим методом; определение трассы кабельных линий и места повреждения индукционным методом с преобразованием сопротивления места повреждения прожигающей установкой; определение расстояния до места повреждения кабеля:
ü рефлектометрическим методом
ü импульсно-дуговым методом
ü
методом колебательного разряда и волновым методом (при заплывающих пробоях)
Измерения
- измерение тока утечки при испытании повышенным выпрямленным напряжением емкости и тангенса угла диэлектрических потерь высоковольтной изоляции сопротивления изоляции сопротивления обмоток постоянному току сопротивления заземляющих устройств коэффициента трансформации потерь в меди и стали
Технические данные ЭТЛ S-80 (в скобках указаны данные для ЭТЛ S-110)
- Напряжение питания - 220±20 В частотой 50 Гц Максимальная потребляемая мощность - 5,5 кВА (20 кВА) Максимальное переменное испытательное напряжение - 50 кВ (100 кВ) Наибольший рабочий ток при переменном напряжении - 50 мА (200 мА) Максимальное выпрямленное испытательное напряжение - 70 кВ (140 кВ) Наибольший рабочий ток при выпрямленном напряжении - 50 мА (200 мА) Максимальное напряжение прожигающей установки - 14 кВ (в режиме совместной работы с высоковольтным аппаратом - 40 кВ) Максимальный ток прожигающей установки - 40 А Переключение ступеней прожигающей установки - безразрывное Максимальная величина высоковольтных импульсов на трех ступенях работы - 20/10/5 кВ Максимальная энергия импульса разряда на каждой ступени работы - 2000 Дж Выходная мощность звукового генератора - 500 Вт Коэффициент усиления индукционного приемника - 120 дБ Коэффициент усиления акустического приемника - 55 дБ Диапазон измерения расстояния до места повреждения при помощи рефлектометра - 40...40000 м Условия эксплуатации - по ГОСТ 15150 для категории У1, при условии поддержания температуры внутри кузова не ниже минус 10°С
Состав оборудования ЭТЛ S-80 (в скобках указано оборудование для ЭТЛ S-110)
Комплектация лаборатории определяется по таблицам 1,2 в зависимости от выполняемых функций.
Таблица 1. Состав базового оборудования
Наименование оборудования | Количество | |
Однофазная схема подключения | Трехфазная схема подключения | |
Блок сетевой БС-1 | 1 | 1 |
Блок контроля безопасности БКБ | 1 | 1 |
Блок выбора режима работы БВР-1 | 1 | - |
Блок выбора режима работы БВР-3 | - | 1 |
Блок высоковольтной коммутации БВК-1 | 1 | - |
Блок высоковольтной коммутации БВК-3 | - | 1 |
Кабели низковольтные и высоковольтные для внутренних межблочных соединений | 1 | 1 |
Трансформатор разделительный 5,5 КВт - поставляется опционно | 1 | 1 |
Барабан сетевого кабеля, L=50м, 2х4мм2+1х2,5мм² с адаптером | 1 | 1 |
Барабан с тросом заземления L=50м, 1х18мм², в прозрачной пластикатовой оболочке | 1 | 1 |
Кабельный барабан высоковольтного экранированного одножильного кабеля: Uраб = 70кВ, L=50м, сечение центральной жилы 6мм² | 1 | 3 |
Стойки приборные, мебель, дополнительное освещение, отопление, кресло оператора, сирена, сигналы, масло трансформаторное | 1 | 1 |
Таблица 2. Состав специального оборудования
Оборудование \ Функции | Высоковольтные испытания | Поиск мест повреждения кабелей | Измерения | ||||||||||
акустическим методом | индукционным методом | рефлектометрическим методом | импульсно-дуговым методом | методом колебательного разряда | волновым методом | диэлектрических потерь | сопротивления изоляции | сопротивления обмоток постоянному току | сопротивления заземляющих устройств | коэффициента трансформации | потерь в меди и стали | ||
Аппарат высоковольтный АВ-70-2 (АВ-100-20) | + | + | + | ||||||||||
Аппарат прожига кабелей АПК-14 | + | ||||||||||||
Автотрансформатор АТРМ-25 | + | ||||||||||||
Ограничитель потребляемой мощности ОПМ-25 | + | ||||||||||||
Блок высоковольтной коммутации БВК-1.1 для обеспечения совместной работы АПК-14 и АВ-70-2 (АВ-100-20) | + | ||||||||||||
Генератор высоковольтный импульсный ГИ-20/2 | + | + | + | ||||||||||
Адаптер импульсно-дугового разряда ИДМ-20 | + | ||||||||||||
Комплект поисковой аппаратуры КПА-500 или КПА-500К | + | + | |||||||||||
Рефлектометр цифровой портативный РЕЙС-105Р | + | ||||||||||||
Рефлектометр цифровой РЕЙС-305 | + | + | + | + | |||||||||
Устройство присоединения по току УПТ | + | ||||||||||||
Устройство присоединения по напряжению УПН | + | ||||||||||||
* Блок измерения диэлектрических потерь БИДП на базе моста ВЕКТОР-2.0М, СА7100-2, ТАНГЕНС-2000 | + | ||||||||||||
* Мегомметр М3, М4122, KEW 3123, ЭС 0202/2 | + | ||||||||||||
* Мост постоянного тока Р333 | + | ||||||||||||
* Измеритель сопротивления заземления Ф4103-М1 | + | ||||||||||||
* Блок низковольтных измерений К-04 | + | + |
Примечание: позиции отмеченные знаком * требуют дополнительного согласования с Заказчиком
