Меры предосторожности

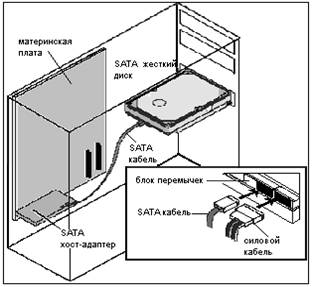

Меры предосторожности ·  Жесткие диски являются очень хрупкими и неударопрочными изделиями. Предохраняйте диск от ударов и тряски. Берите диск только за края корпуса. До установки храните диск в защитной антистатической упаковке, чтобы свести к минимуму возможность его повреждения. ·  Перед установкой выключите питание компьютера. ·  Не разбирайте жесткий диск. В этом случае гарантийные обязательства будут аннулированы. Подключение кабелей и установка диска SATA 1  Подключите один конец кабеля жесткого диска к разъему интерфейса Serial ATA материнской платы компьютера или хост-адаптера Serial ATA. Выше представлена конфигурация хост-адаптера. Чтобы гарантировать правильную ориентацию при подключении, разъемы Serial ATA снабжены специальным ключом.

2  Подключите к диску кабели интерфейса и питания. 3  Закрепите диск при помощи четырех монтажных винтов 6-32 UNC в боковых либо нижних отверстиях. В нижние отверстия к вашей материнской плате или хост - можно вставлять винты длиной не более 5 мм, в боковые — не более 3,5 мм. Не затягивайте винты слишком сильно и не пользуйтесь винтами с метрической резьбой. Это может повредить диск. 4  Закройте корпус компьютера и перезапустите систему. Компьютер может автоматически обнаружить новый диск. Если компьютер не обнаружил диск автоматически, выполните действия, указанные в документации адаптеру. Подключение кабелей и установка диска IDE Установка перемычек. 1. Если жесткий диск устанавливается как единственное подключенное к кабелю устройство, подключите черный разъем интерфейсного кабеля IDE к диску, а синий — к разъему IDE на системной плате. Перейдите к шагу 3. 2. Если устанавливаются два диска с подключением к одному кабелю IDE, a.  с помощью перемычек установите на загрузочном диске конфигурацию «Master», а на другом диске — «Slave», затем подключите черный разъем интерфейсного кабеля IDE к главному диску, а серый — к подчиненному. (см. наклейку на диске) b.  подключите синий разъем интерфейсного кабеля IDE к разъему IDE на системной плате. 3. Подключите кабель питания к 4-контактному разъему питания на диске. Установка жесткого диска. 1. Найдите свободный разъем для устройства на кабеле IDE. 2. Подключите один конец кабеля к разъему на системной плате (местоположение разъема см. в руководстве пользователя). Совместите контакт 1 кабеля с контактом 1 на разъеме. Если используется 80-жильный кабель, синий разъем подключается к разъему на системной плате. Черный разъем подключается к главному диску, серый — к ведомому. 3. Найдите неиспользуемый разъем питания на кабеле, идущем от блока питания компьютера, и подключите его к 4-контактному разъему питания устройства. Форма разъема питания допускает единственный вариант подключения. Не применяйте силу при подключении. 4. Разместите диск горизонтально или вертикально в зависимости от положения корпуса. 5. Поместите диск в отсек. Закрепите диск, используя четыре монтажных винта 6-32 UNC. Внимание! Не затягивайте винты с большим усилием. Это может повредить диск
