Приложение
к Извещению №19К-2009
о проведении запроса котировок
Спецификация
на поставку тележки технологической ТТ-5
В случае если в тексте указаны ссылки на торговую марку и производителя товара, следует читать или эквивалент.
Предназначение: Технологическая тележка ТТ-5 предназначена для хранения и транспортировки эвакуационного оборудования, применяемого для оперативного удаления воздушного судна (ВС) с ВПП и/или прилегающей к ВПП территории.
Конструкция: двухосное низкорамное шасси, установленное на заднюю неповоротную ось и переднюю поворотную тележку. Рама тележки сварная, состоит из двух наружных балок, соединённых между собой поперечинами.
Поворотная тележка состоит из сварной рамы, к которой крепится опорно-поворотное устройство, колесо и дышло.
При движении задним ходом предусмотрено стопорное устройство для поворотной тележки, которое ограничивает угол поворота на 30˚ в обе стороны.
Тележка изготовлена на колёсах с резиновыми пневматическими авиационными шинами диаметром 930 мм, шириной 303 мм.
Для сцепки с тягово-сцепным устройством автомобилей марки КРАЗ-255, КАМАЗ-43118 предусмотрено сварное дышло с петлёй.
Платформа тележки по периметру оборудована откидными бортами.
Пол платформы – гладкий металлический с ложементами для установки эвакуационного оборудования.
Тележка укомплектована противооткатными упорами.
Основные характеристики:
Грузоподъёмность, кг. не более | 5000 |
Габаритные размеры, мм. не более: | |
длинна с поднятым дышлом | 9500 |
ширина | 2500 |
высота | 1500 |
Скорость передвижения, км/час, не более | 25 |
Масса, кг. не более | 1800 |
Приложение
к Извещению №19К-2009
о проведении запроса котировок

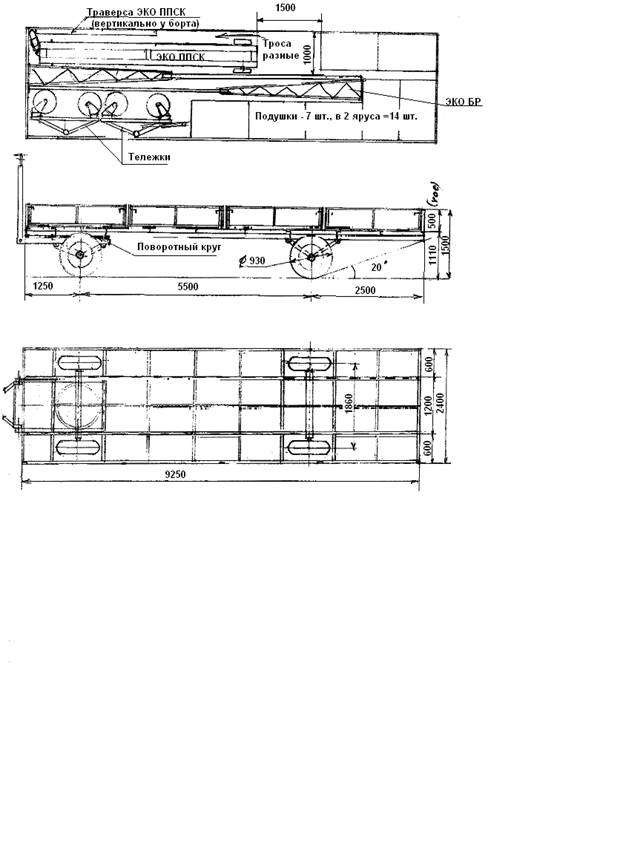

Чертеж
тележки технологической ТТ-5
Вариант размещения оборудования на прицепе
