Согласно запроса поступившего от участника размещения заказа уполномоченному органу, заказчику по вопросу разъяснения положений документации об аукционе на выполнение работ по модернизации центрального теплового пункта в городе Белоярский Ханты-Мансийского автономного округа – Югры Тюменской области () сообщаем следующее:

1.Вопрос: Для определения совместимости систем прошу описать параметры АСУТП ДТП (марка, название, тех. параметры) т. к. период изменения (в часах) задается от АСУТП ДТП, АСУТП и АСУТП ДТП это одно и тоже?

Ответ: По данному вопросу заказчиком ранее давались разъяснения от 01.01.01 года.

2. Вопрос: Система управления группы насосов (СУГН) передает данные контролируемых параметров и сообщений на контроллер АСУТП, АСУТП ДТП обменивается информацией (изменения периода в часах для обеспечения одинаковой наработки по времени всех насосов, система управления обеспечивает циклическое изменение режима работы (рабочий, пиковый и резервный) всех насосов). Так ли это? Опишите процесс передачи данных между этими системами. Перечень информации, который должен поступать между системами СУГР – АСУТП, АСУТП – АСУТП ДТП?

Ответ:

Станция управления группой насосов СУГН-3-160

Инструкция по эксплуатации. Действия оператора.

1. Назначение СУГН-3-160:

Станция управления группой насосов СУГН-3-160 предназначена для автоматического и ручного управления тремя сетевыми насосами. Мощности ЭД насосов – 160 кВт. Основным режимом управления является автоматический режим. Ручной режим применяется только при неисправности системы управления СУГН-3-160, а также при проведении ремонтных работ и технического обслуживании насосов.

Т. к. предусматривается два ввода питания на СУГН-3-160 (основной и резервный), система управления обеспечивает автоматическое и ручное переключение на резервный ввод и обратно.

Основным назначением СУГН-3-160 является поддержание постоянного давления теплоносителя в трубопроводе на входе в водоводяные подогреватели (бойлеры). Это обеспечивается применением частотного преобразователя для питания рабочего (основного) насоса. ЧП по сигналу (4-20 mA) от датчика давления теплоносителя обеспечивает регулирование (по ПИД – закону) производительности рабочего насоса. При невозможности достижения заданной величины давления система управления СУГН-3-160 обеспечивает включение (через устройство плавного пуска) дополнительного (пикового) насоса, работающего с полной производительностью. Требуемое значение давления поддерживается рабочим насосом. Третий насос является резервным. При аварии рабочего или пикового насосов, а также при отсутствии сигнала разрешения, система управления обеспечивает ввод в работу резервного насоса в соответствии с режимом работы отказавшего насоса.

Для обеспечения одинаковой наработки по времени всех насосов, система управления обеспечивает циклическое изменение режима работы (рабочий, пиковый и резервный) всех насосов. Период изменения (в часах) задается от АСУ ТП ЦТП.

2.1 Основная панель управления (ОПУ):

ОПУ предназначена для: выбора режима работы каждого ЭД насосов; выбора основного, пикового или резервного насоса для автоматического режима; пуска и останова насосов для автоматического и ручного режимов; индикации о состоянии работы и статусе каждого насоса, аварийных ситуациях.

2.1.1 Режим работы:

Переключатели «АВТ-ОТКЛ-СЕТЬ» (SF11, SF21, SF31) предназначены для выбора режима работы «АВТ» (автоматический режим), «СЕТЬ» (включение напрямую от сети – ручной режим насоса), или отключения «ОТКЛ» (гарантированное исключение пуска) насосов № 1, № 2, № 3, соответственно. Так же с помощью переключателей «АВТ-ОТКЛ-СЕТЬ» (SF11, SF21, SF31) выбирается статус того или иного насоса. «Основным» становиться тот насос у которого переключатель (SF11, SF21, SF31) из положения «ОТКЛ» ПЕРВЫМ встанет в положение «АВТ». «Пиковым» становиться тот насос у которого переключатель (SF11, SF21, SF31) из положения «ОТКЛ» ВТОРЫМ встанет в положение «АВТ». «Резервным» становиться тот насос у которого переключатель (SF11, SF21, SF31) из положения «ОТКЛ» ПОСЛЕДНИМ встанет в положение «АВТ». Перед сменой режимов работы обязательно выключить все насосы. Нажать кнопку «Пуск/Стоп» (SA01), выставить соответствующие насосы и запустить повторно – нажав кнопку «Пуск/Стоп» (SA01).

2.1.2 Автоматический режим:

Автоматический режим работы является основным режимом работы станции.

Нормальная работа станции должна проходить только в автоматическом режиме.

Ручной режим работы предназначен только для аварийных ситуаций.

При автоматическом режиме двигатели разгоняться, и останавливаются плавно, без многократных пусковых токов и ударов давления в трубопроводе.

После выбора режимов работы и статуса насосных агрегатов оператор включает станцию в автоматическом режиме с помощью кнопки «Пуск/Стоп» (SA1).

Кнопка «Пуск/Стоп» (SA1) предназначена для включения/выключения и индикации работы/останова автоматического режима работы станции.

Кнопка «Аварийный стоп» (SA01) предназначена для экстренного и гарантированного останова станции.

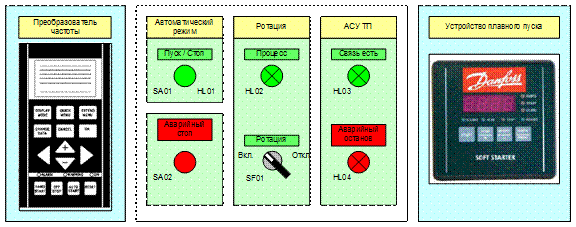

Переключатель «Ротация» (SF01) включает/отключает равномерную наработку насосных агрегатов, путем автоматической смены основного и пикового насоса. Через определенный промежуток времени контроллер останавливает все насосы, самостоятельно меняет у них статус по кругу. В выборе нового статуса участвуют насосы с разрешением от АСУТП и у которых переключатель установлен в «Авт. Режим». Лампа «Процесс» (HL02) сигнализирует работу режима «ротации».

Индикация связи с АСУ ТП и аварийном останове, осуществляется с помощью ламп «Связь есть» (HL03) и «Аварийный останов» (HL04).

«Сигнализация» (лампы WARNING и АLARM на дисплее ПЧ) сообщает о предупреждениях и аварийных состояниях преобразователя частоты соответственно. Во время предупреждающей ситуации (WARNING) преобразователя частоты некоторые значения параметров выходят за границу номинальных, оператору следует обратить внимание на код предупреждения дисплея ПЧ, описанный в инструкции по эксплуатации. При возникновении аварийной ситуации (АLARM) предполагается перейти на ручной режим и включить неработающий до этого двигатель. Далее посмотреть на дисплее преобразователя частоты или устройства плавного пуска код ошибки, с помощью инструкции по эксплуатации посмотреть обозначение кода и в зависимости от причин возникновения сбросить ошибку и перезапустить данный насос в автоматическом режиме. После этого выключить насос, работающий в ручном режиме напрямую от сети.

После установки переключателей (SF11, SF21, SF31) в положение «АВТ.» и пуска автоматического режима, через 10 секунд происходит запуск ведущего насоса, второй насос группы может включаться и отключаться автоматически в зависимости от значения давления в трубопроводе. Останов происходит также в течение 10 секунд.

Индикация автоматического режима работы:

Индикация отображает, в каком состоянии находиться каждый:

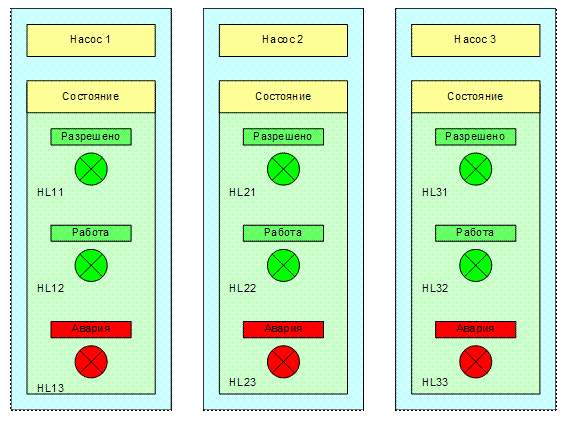

«Разрешено» - пуск насоса разрешен (лампы HL11, HL21, HL31).

«Работа» - насос находится в работе (лампы HL12, HL22, HL32).

«Авария» - насос находится в аварии (лампы HL13, HL23, HL33).

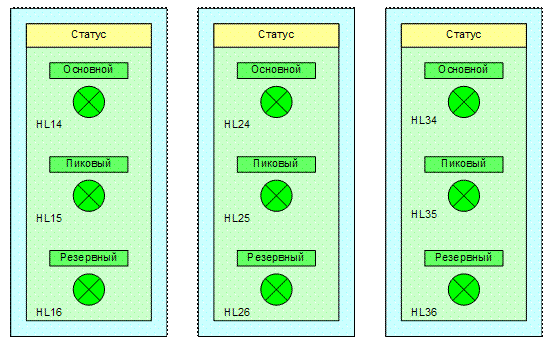

«Основной» - насос будет управляться от ЧП (лампы HL14, HL24, HL34).

«Пиковый» - насос будет управляться от УПП (лампы HL15, HL25, HL35).

«Резервный» - насос находится в резерве (лампы HL16, HL26, HL36).

2.1.3 Ручной режим:

Ручной режим работы предназначен только когда работа в автоматическом режиме невозможна. При ручном режиме двигатели насосов подключаются напрямую.

Кнопочные посты «ПУСК», «СТОП» предназначены для включения (SA11, SA21, SA31), выключения (SA12, SA22, SA32) насосных агрегатов.

После установки переключателей SF11, SF21, SF31 в положение «СЕТЬ» и нажатии кнопок «ПУСК» (SA11, SA21, SA31, SA41) происходит запуск соответственно насоса №1 и/или №2 и/или №3 напрямую от сети. Автоматически дополнительные насосы не включаются.

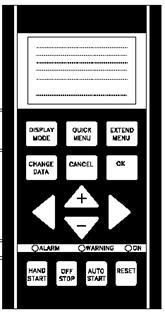

Дисплей преобразователя частоты:

Дисплей преобразователя частоты предназначен для отображения рабочих параметров процесса и двигателя насоса, а также для программирования самого преобразователя частоты, в том числе и для смены уставки давления.

Действия оператора, при смене уставки давления:

1.  Нажать «EXTEND. MENU»

2.  Выбрать «влево» или «вправо» группу параметров 4….

3.  Выбрать «+» или «-» параметр 418.

4.  Нажать кнопку «CHANGE DATA»

5.  Выбрать «влево» или «вправо» мигающий разряд.

6.  Кнопкой «+» или «-» изменить уставку давления в барах.

7.  Подтвердить кнопкой «OK».

8.  Выйти из меню кнопкой «DISPLAY MODE»
