Добавки для бетонов и строительных растворов. Технический каталог (стр. 3 )

Описание

Противоморозная добавка «Неопласт 100» предназначена для промышленности, производящей товарный бетон, при бетонировании в условиях отрицательных температур до -20ОС.

Область и эффективность от применения

Добавку «Неопласт 100» целесообразно применять в условиях низких расчетных температур твердения бетона при возведении монолитных бетонных и железобетонных конструкций из тяжелого бетона, замоноличивании стыков этих конструкций.

Применение добавки «Неопласт 100» в современных технологиях производства бетона позволяет обеспечивать протекание процессов гидратации цемента при температуре твердения бетона от 0 до -200С.

Добавку «Неопласт 100» не рекомендуется применять:

·  В конструкциях и транспортных сооружениях, находящихся под воздействием постоянного электрического тока;

·  В предварительно напряженных конструкциях, армированных сталью классов Ат-III, Ат-IVC, Ат-IV, Ат-V, Ат-VI, А-IV, А-V, эксплуатирующихся в агрессивных средах.

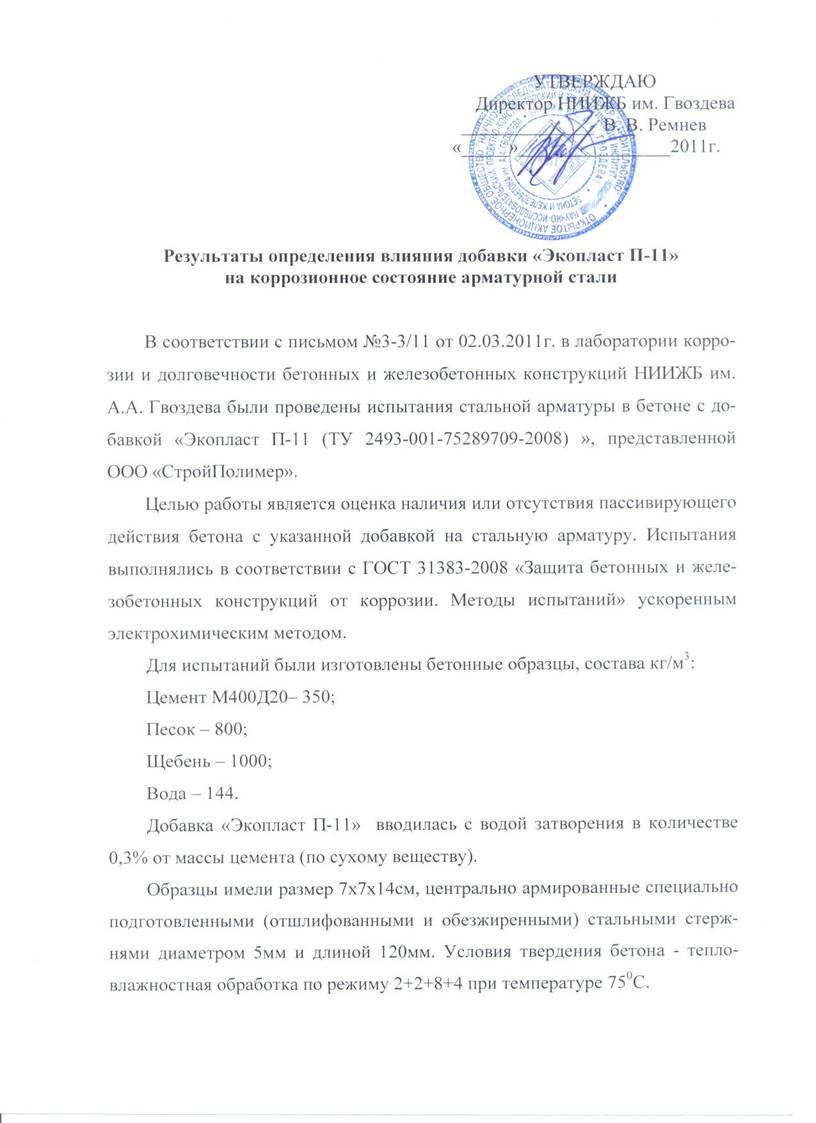

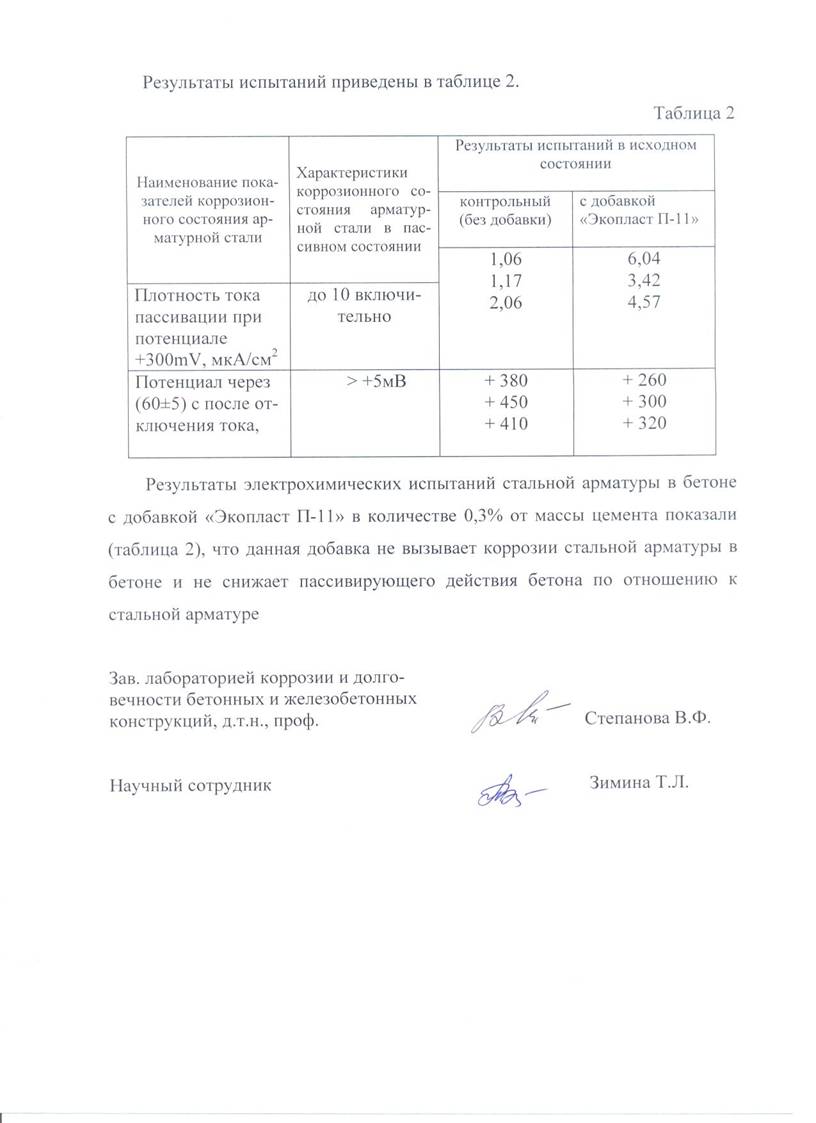

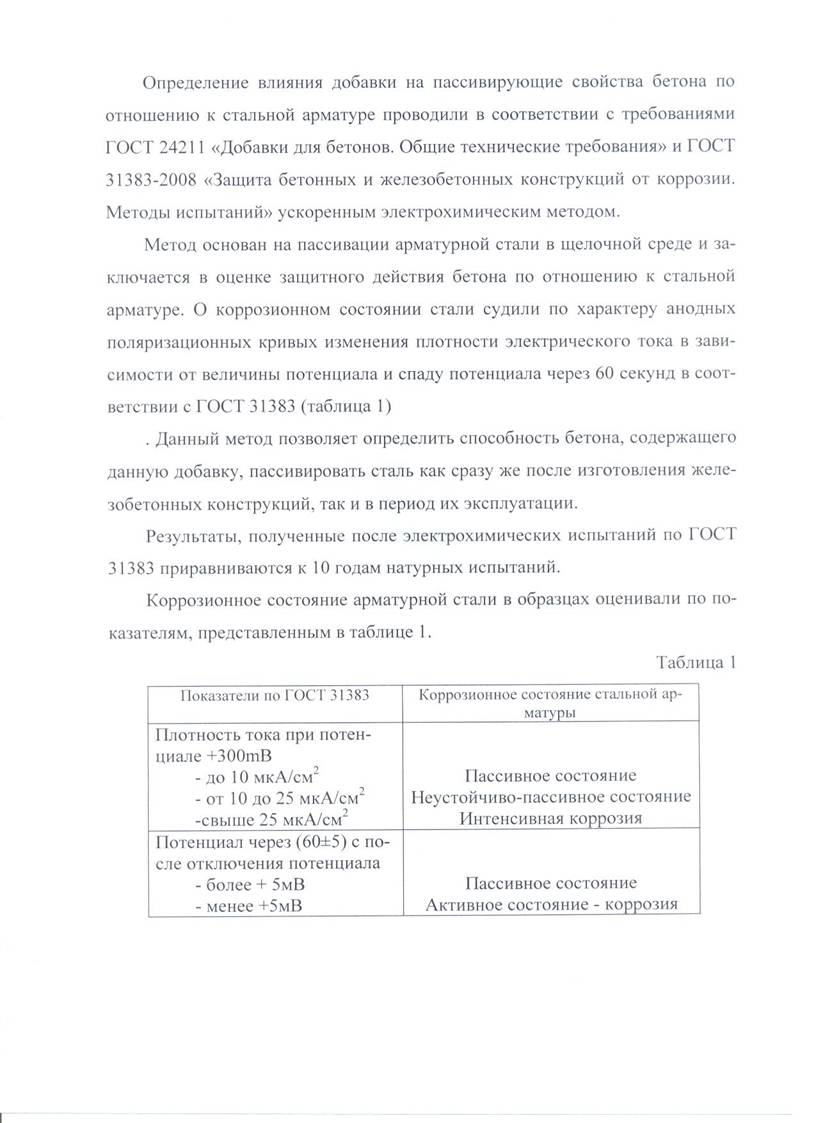

Добавка «Неопласт 100» не снижает защитных свойств бетона по отношению к стальной арматуре и не вызывает коррозии арматуры в бетоне. Также добавка не способствует образованию высолов.

При использовании добавки «Неопласт 100» в производстве сборных железобетонных конструкций рекомендуемая температура тепло-влажностной обработки не выше 800С.

Дозировка

При температуре наружного воздуха:

До -5ОС - 2,0% по товарному продукту;

до-10ОС - 3,0% по товарному продукту;

до-15ОС - 4,0% по товарному продукту;

до-20ОС - 5,0% по товарному продукту.

Хранение

Минимальный срок хранения при нормальном складировании (в закрытом состоянии, +200С) - 6 месяцев.

Добавки группы «СКМ ЭКО»

«СКМ ЭКО-1» (17000 р. за тонну)

Описание

Химическая добавка «СКМ ЭКО-1» представляет собой суперпластификатор для бетонов и строительных растворов с повышенной сохраняемостью подвижности.

Область применения

Добавку «СКМ ЭКО-1» рационально применять в производстве товарного бетона. Также добавка «СКМ ЭКО-1» применима при изготовлении монолитных и сборных железобетонных изделий и конструкций из тяжелого и мелкозернистого бетона, твердеющих в нормальных условиях или с применением электропрогрева. Применяется в строительстве различного назначения: гражданском, промышленном, транспортном и т. д.

Применение добавки «СКМ ЭКО-1» в современных технологиях производства бетона позволяет повышать подвижность, живучесть бетонной смеси, увеличивать прочность бетона и снижать расход цемента. Добавка «СКМ ЭКО-1» особенно подходит для работы в жаркое время года и/или длительной перевозке бетонной смеси.

Эффективность от применения

Добавку «СКМ ЭКО-1» целесообразно применять в бетонах классов В15 и выше для увеличения подвижности и сохраняемости подвижности. Применение добавки «СКМ ЭКО-1» позволяет:

·  Повысить подвижность бетонной смеси от П1 до П5 без снижения прочности бетона во все сроки твердения, начиная с 2-х суточного возраста (при В/Ц=const)

·  Обеспечить сохраняемость подвижности бетонной смеси в течении 2,5-3 часов;

·  Повысить конечную прочность бетона на 5-10%;

·  Снизить энергетические затраты на вибрирование бетонной смеси;

·  Сократить расход цемента до 10%.

Дозировка

Добавка вводится в количестве 0,5-0,8% от массы цемента в пересчете на сухое вещество. Добавку «СКМ ЭКО - 1» следует добавлять в бетонную смесь вместе с водой затворения. Также необходимо обеспечивать достаточное время перемешивания после введения добавки.

При низкой температуре бетона время смешивания следует увеличивать. Сохраняемость подвижности бетонной смеси повышается при увеличении дозировки добавки. Применение добавки в дозировках превышающих рекомендуемые, может привести к длительному замедлению схватывания бетона. Оптимальная дозировка для конкретного бетона определяется при подборе состава.

Хранение

При хранении добавку следует защищать от низких температур (ниже +50С) и загрязнении. Срок хранения в закрытом состоянии при температуре +200С – 1 год.

Результаты испытаний

№	Дозировка добавки, %	Марка цемента	Состав и характеристики бетонной смеси	Прочность на сжатие, МПа (% от полученного класса бетона). Кубы твердели в НУ.	Выводы
Цемент, кг/м3	Песок, кг/м3	Крупный заполнитель, кг/м3	Вода, кг/м3	ОК, см	Сохраняемость	3 сут	7 сут	28 сут	Полученый класс бетона при Квариации=13,5
1	0,6	ЦЕМ I 42,5Н Себряковский	350	770, Мкр=1,8-1,9 Купавна	1100, Гранит фр.5-20, Кузнечный	184	21			30,3 (77%)	41,4 (105%)	В30
2	0,6	ЦЕМ I 42,5Б Мордовский	350	770, Мкр=2,16, Орешки	1060, фр.5-20, Орешки	190	18			28,06 (78%)	37,4 (104%)	В27,5
3	0,6	ЦЕМ I 42,5 Вольский	350	850(W=6,6%), Мкр=2,3	1050(W=1,0%), Гранит, преобладает фр.5-10	185	21		19,4 (49%)	37,8 (96%)	41,8 (106%)	В30
4	0,5	ЦЕМ I 42,5 Новороссийский	390	832, Мкр=2,3, Гришинский	1040, Гранит фр.5-20, Клёсово	212	22	ОК60=18, ОК120=17, ОК180=13	25,2 (55%)	36,7 (80%)	46,8 (102%)	В35

«СКМ ЭКО-20» (17000 р. за тонну)

Описание

Химическая добавка «СКМ ЭКО-20» представляет собой комплексный суперпластификатор для бетонов и строительных растворов с противоморозным эффектом.

Область применения

Добавку «СКМ ЭКО-20» целесообразно применять в условиях низких расчетных температур твердения бетона при возведении монолитных бетонных и железобетонных конструкций из тяжелого бетона, замоноличивании стыков этих конструкций.

Применение добавки «СКМ ЭКО-20» в современных технологиях производства бетона позволяет повышать удобоукладываемость бетонной смеси и обеспечивать протекание процессов гидратации цемента при температуре твердения бетона от 0 до -200С.

Добавку «СКМ ЭКО-20» не рекомендуется применять:

·  В конструкциях и транспортных сооружениях, находящихся под воздействием постоянного электрического тока;

·  В предварительно напряженных конструкциях, армированных сталью классов Ат-III, Ат-IVC, Ат-IV, Ат-V, Ат-VI, А-IV, А-V, эксплуатирующихся в агрессивных средах.

Добавка «СКМ ЭКО-20» не снижает защитных свойств бетона по отношению к стальной арматуре и не вызывает коррозии арматуры в бетоне. Также добавка не способствует образованию высолов.

При использовании добавки «СКМ ЭКО-20» в производстве сборных железобетонных конструкций рекомендуемая температура тепло-влажностной обработки не выше 800С.

Эффективность от применения

Добавку «СКМ ЭКО-20» рационально применять в бетонах классов В15 и выше. Применение добавки «СКМ ЭКО-20» позволяет:

·  Повысить подвижность бетонной смеси от П1 до П5 без снижения прочности бетона;

·  Обеспечить набор прочности 30% и более от марочной в 28 суточном возрасте бетона без применения тепловой обработки. В возрасте 3 суток 5-10%, в возрасте 7 суток 15-20%;

·  Обеспечить возможность бетонирования до начала тепловой обработки в условиях расчетных температур твердения бетона от 0 до 200С.

Дозировка

Рекомендуемый диапазон дозировок добавки представлен в таблице:

Средняя расчетная температура твердения бетона	Дозировка добавки в пересчете на сухое вещество, в % от массы цемента
До -50С	1,0-1,5
До -100С	1,5-2,0
До -150С	2,5-3,0
До -200С	3,0-3,5

Добавку «СКМ ЭКО - 20» следует добавлять в бетонную смесь вместе с водой затворения. Также необходимо обеспечивать достаточное время перемешивания после введения добавки.

Хранение

Продукт не замерзает при хранении в отрицательных температурах, практически не кристаллизуется и не выпадает в осадок. Срок хранения в закрытом состоянии при температуре +200С – 1 год.

Специалисты компании готовы оказать бесплатный технологический сервис, который включает:

·  Выезд технолога на завод-производитель бетона и ЖБИ;

·  Предоставление технической документации и образцов продукции;

·  Подбор состава бетона с требуемыми характеристиками.

·  Активное участие в испытаниях, как в лабораторных, так и в производственных условиях;

·  Проведение исследований в области влияния химических добавок на свойства бетона совместно с НИИ и ИЛ.

·  Телефонные консультации по вопросам применения химических добавок.
