Дозатор групповой весовой тензометрический ДГВТ
НАЗНАЧЕНИЕ
Дозатор предназначен для последовательного взвешивания (многокомпонентного дозирования) заранее заданных порций сыпучих материалов (песок, цемент, гипс, известь).
В процессе взвешивания (дозирования) емкость дозатора наполняется материалом при помощи внешнего питателя (шнековый питатель, затвор). Для точного взвешивания небольших порций материала в дозаторе применены 3 тензометрических датчика класса точности 0,03%.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Наименование показателей | ДГВТ-300 | ДГВТ-600 | ДГВТ-1200 |
Количество дозируемых компонентов, шт | до 6 | ||
Дозируемый материал | Песок, цемент, гипс, известь | ||
Способ дозирования | весовой, порционный | ||
Пределы дозирования, кгс (max…min) | 300...10 | 600...20 | 1200…40 |
Погрешность дозирования, не более, % | 1 | ||
Температура материала не более, °С | +85 | ||
Масса, не более, кг | 125 | 155 | 175 |
УСТРОЙСТВО И РАБОТА

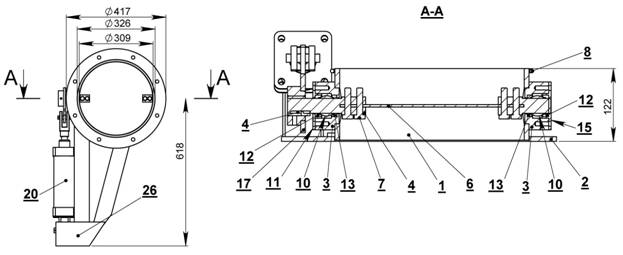

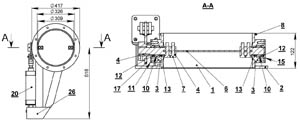

Дозатор представляет собой металлическую емкость (1) с коническим днищем, входными цилиндрическими патрубками, выпускным затвором (поворотной заслонкой) (3) с пневмоцилиндром. В верхней части емкости вварен патрубок для отвода при загрузке излишнего воздуха в систему аспирации. Подвеска дозатора состоит из трех опор (11), шестигранной опорной рамки (50) с опорами (52). Узел тензодатчика (46) закреплен между осями (13) и (53) и имеет необходимую подвижность. Выпускной затвор (3) представляет собой шарнирно поворачивающуюся заслонку (6) с приводом от пневмоцилиндра (20) через поворотный рычаг (17). Пневмоцилиндр (20) жестко закреплен на корпусе поворотной заслонки через балку (26). Полуоси заслонки (4) поворачиваются в сферических подшипниках (10) и имеют фетровые сальники (12) и (13). Конструкция дозатора соединяется с системой подачи материала в дозатор и приема материала из дозатора брезентовыми или резинотканевыми рукавами. Для облегчения их присоединения на всех патрубках емкости и на корпусе поворотной заслонки имеются бортики. |
|

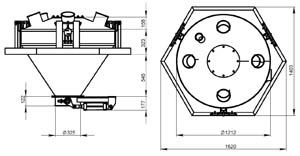

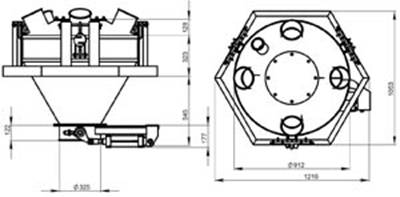

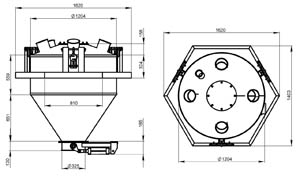

ГАБАРИТНЫЕ РАЗМЕРЫ
ДГВТ-300 | ДГВТ-600 | ДГВТ-1200 |
|
|
|
