Платы памяти SB-MEM, SB-ROM

Платы памяти SB-MEM, SB-ROM

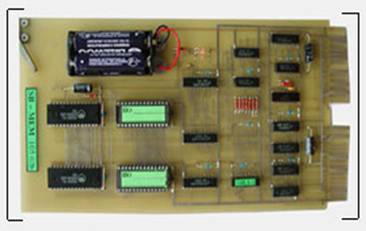

Модуль SB-MEM предназначен для систем ЧПУ моделей 2С42, 2Р22, 2У22 и других с микро-ЭВМ "Электроника 60", МС1201 для хранения и выдачи в ЦП постоянной информации, программ и данных. Заменяет в УЧПУ все платы памяти: субблоки ППЗУ (SB-978, SB-754, SB-046), статического (SB-935, SB-757) и динамического (SB-820, SB-067, SB-884) ОЗУ. Плата имеет стандартные размеры и разъемы.

Модуль SB-ROM заменяет в УЧПУ только субблоки ППЗУ.

Модуль SB-RAM - заменяет платы статического и динамического ОЗУ.

Технические данные

·  Полная информационная емкость ОЗУ 64 Кбайт, ППЗУ -128 Кбайт.

·  Разрядность ячейки памяти 16 бит.

·  Время выборки не более 200 ns.

·  В качестве источника подпитки используются две батарейки типа «АА» (316), контейнер с которыми может быть установлен как на печатной плате, так и в УЧПУ.

·  Ток потребления ОЗУ в режиме хранения от внутреннего источника (3 вольта) – не более 0,1мА

.

Установка этих модулей решает следующие проблемы:

Увеличивается надежность работы УЧПУ. Модуль памяти выполнен на современной элементной базе и заменяет от 5 до 8 плат. Исчезает риск потери математического обеспечения станка. Информация хранится всего на 2-х микросхемах ППЗУ, вместо 30 – 50 микросхемах на старых платах. Вместе с модулем могут поставляться микросхемы или дискеты с копией математического обеспечения. Не требуется использование дорогостоящих аккумуляторов. Прямо на плате устанавливаются 2 дешевые широко используемые батарейки. Срок их службы не менее 1-2 лет и определяется только качеством батареек. Модуль позволяет хранить параметры станка, корректора инструментов и программы обработки деталей при выключенном УЧПУ, благодаря чему через несколько минут после включения станок уже обрабатывает деталь. На модуле устанавливаются тесты для диагностики и ремонта системы ЧПУ и станка, а также, по желанию заказчика, может быть установлена новая версия математического обеспечения.

 Модули памяти SB-MEM имеют следующие модификации:

Для УЧПУ 2Р22 мод. SB-MEM.109.02b (4 или 5 банков ППЗУ, 1 банк ОЗУ).
Для УЧПУ 2С42-61 мод. SB-MEM.204.02bd (4 банка ППЗУ, 2 банка ОЗУ, диагн. тесты).
Для УЧПУ 2C42-65 мод. SB-MEM.506.02bd (6 банков ППЗУ, 5 банков ОЗУ, диагн. тесты).
Для УЧПУ 2C мод. SB-MEM.510.02b (10 банков ППЗУ, 5 банков ОЗУ).
Модули с другим распределением памяти поставляются на заказ.
Модули SB-ROM имеют те же модификации, но включают только банки ППЗУ, модули SB-RAM - ОЗУ.



E-mail: *****@***com
http://www. *****/

Устройства для замены перфоленты

Модули электронной памяти (электронные картриджи) предлагается использовать, как носитель информации вместо перфоленты или магнитной ленты для ввода, вывода и хранения технологических программ обработки деталей и параметров станка с ЧПУ, а также функционального математического обеспечения станка, тестов аппаратной части ЧПУ и т. п.

Модуль электронной памяти “МЕМ” представляет собой небольшой блок, в состав которого входит современные микросхемы  электрически программируемой памяти типа EEPROM с числом циклов перезаписи более одного миллиона и временем хранения более 10-ти лет.

Модули памяти для записи или чтения с них технологической или другой информации подключаются к персональному компьютеру. Для этого используется программа RWMEM. EXE, демо-версию которой Вы можете запросить по электронной почте или скачать на сайте.

К технологическому оборудованию для чтения или записи модуль памяти подключается посредством считывателя, имитирующий фотосчитывающее устройство или устройства записи, эмулирующего перфоратор. Подключение производится через штатный разъем УЧПУ, предназначенный для включения ФСУ (перфоратора) и не требует доработки ЧПУ.

Математическое обеспечение на действующем оборудовании не изменяется. Оператор выполняет те же действия, что и при работе с перфолентой, только процесс происходит быстрее.

Эмулятор ФСУ ”Консул” для УЧПУ 2С42 (2Р22)	Модуль памяти МЕМ 32К	Эмулятор перфоратора”ПЛ150” для УЧПУ 2С42 (2Р22)

Эмулятор ФСУ “КОНСУЛ 337.601” предназначен для ввода информации из модуля памяти МЕМ в УЧПУ через интерфейс фотосчитывающего устройства субблок SB466 УЧПУ 2C42 (2Р22).

Эмулятор перфоратора ”ПЛ150” предназначен для вывода информации из УЧПУ в модуль памяти через интерфейс перфоратора ПЛ150 - субблок SB-465 УЧПУ 2С42 (2Р22).

Оба устройства конструктивно представляют собой блок размером 60х80х15 мм с двумя разъемами для подключения к плате SB466 (SB465) и к модулю памяти МЕМ. В комплекте с эмулятором ФСУ (эмулятором перфоратора) может поставляться кабель–удлинитель, с помощью которогоразъем подключения модуля памяти выносится на лицевую панель.



E-mail: *****@***com
http://www. *****/

Микроконтроллер "Кварц-60.1"

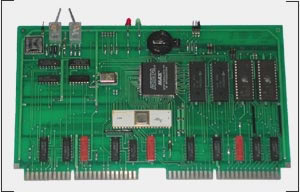

Одноплатный микроконтроллер "Кварц-60.1" - эффективный вариант модернизация систем ЧПУ 2С42-61, 2С42-65 и 2Р22, выполненных на базе микроЭВМ "Электрон ика-60", МС1201.   Микроконтроллер заменяет в УЧПУ всю корзину ЭВМ с блоком питания и рядом субблоков - всего 11 плат:

·  одноплатная микроЭВМ МС ] 201.2 или М2 (1 плата)

·  ЗУ с автономным питанием (1 плата SB-935 на 8 Кбайт)

·  программное ПЗУ (3 платы SB-978 по 16Кбайт)

·  страничное ОЗУ (1 плата SB-067 на 32 Кбайт)

·  плату согласователя канала SB-473 из конструктива микроЭВМ (I плата)

·  плату расширителя канала SB-плата)

·  плату таймера SB-плата)

·  плату уставок SB-плата)

·  плату формирователя служебных сигналов SB-плата)

Микроконтроллер выполнен на базе микропроцессора 1801ВМ2 и программируемой логической интегральной схеме (ПЛИС) фирмы Altera в габарите одной платы стойки ЧПУ.

Микроконтроллер имеет стандартные размеры и разъемы, соответствующие стойке ЧПУ, установка микроконтроллера и проверка его работоспособности осуществляется в течение одного дня.

Технические данные микроконтроллера:

·  Информационная емкость ОЗУ увеличена с 40 до 64 Кбайт (с организацией доступа к 7 банкам). ОЗУ выполнено на 2-х микросхемах типа 62256.

·  Информационная емкость ППЗУ увеличена с 48 до 128 Кбайт. ППЗУ выполнено на
2-х микросхемах с ультрафиолетовым стиранием типа 27С512 или 27С256. ;

·  Разрядность ячейки памяти 16 бит.

Преимущества использования одноплатного микронтроллера "Кварц - 60.1":

·   Повышается надежность работы УЧПУ за счет значительного уменьшения
количества субблоков, выполненных на дискретных элементах.

·  Устраняются проблемы с ремонтом микроЭВМ ввиду ее отсутствия.

·  Исчезает риск потери математического обеспечения станка. Микросхемы ППЗУ на старых платах (К573РФ1, К573РФ2, К565РТ5) давно исчерпали свой ресурс. Выход из строя даже одной микросхемы памяти (а на старых платах их десятки) ведет к полной остановке оборудования.

·  Микроконтроллер позволяет хранить параметры станка, корректора инструментов и программы обработки деталей при выключенном УЧПУ благодаря встроенной литиевой батарейке.

·  В ППЗУ контроллера благодаря его большей емкости могут быть установлены тестовые программы для диагностики и ремонта системы ЧПУ и станка. По желанию заказчика может быть установлена новая версия математического обеспечения.

·  Увеличивается быстродействие выполнения программ за счет увеличения тактовой частоты процессора с 0,5 до 5 МГц.

·  Гарантия - 1 год.



E-mail: *****@***com
http://www. *****/

Модернизация до уровня системы ЧПУ FMS-3000

Модернизация позволяет превратить морально и физически устаревшую систему ЧПУ 2С42 в современную систему управления. В тоже время система остается полностью ремонтопригодной, так как в стойке остаются платы входов и выходов, ЦАПа и оцифровки. Стоимость модернизации в 2-3 раза меньше, чем при замене системы ЧПУ.

  Модернизация УЧПУ включает в себя:

1. Удаление из УЧПУ ненужных устройств, субблоков и источников питания.
1.1 Удаляется процессорная корзина (если она была) с процессором и следующие субблоки: , , 466, 45, 976, 476, 454, 781, 443, , 441, 442, 463, 464, 054(780), 234(978-3 шт.) 782, 783, 067,232(935).
1.2Удаляются БОСИ, клавиатура, ФСУ и КНМЛ (если они есть);
1.3. Удаляются блоки питания: СН12М (+5B), СН10М (±12В), СН16М на платоместах 2 (для УЧПУ только с фотодатчиками), 3, 4 ,5, 8 и блок питания процессора. Остаются только субблоки питания для запитки станочной магистрали и субблок питания +24В;
1.4 Удаляются кабель связи станочной магистрали с субблоком связи и кабель связи процессорной корзины с магистралью Q-bus, кабель блока питания процессора (от разъема Х5 силового блока).

2. Доработка логического блока УЧПУ.
2.1. Устанавливаются перемычки защиты на места удаленных блоков питания (перемычки 45,46 - 47,48), перемычка 1-2 блока питания процессора (на разъеме Х5  силового блока).
2.2. Для УЧПУ с индуктивными датчиками соединяются по месту контакты 1,3, 5,7 с контактами 9,11,13,15 разъема Х23 логического блока (блоки питания).

3. Установка в УЧПУ дополнительного оборудования.
3.1. Устанавливается материнская плата c IBM-совместимым процессором (не хуже Pentium 233, DIMM 32 mB, видеокарта SVGA, обязательно наличие свободного ISA слота), компьютерный источник питания;
3.2. Устанавливаются и подключаются видеотерминал (обычный монитор или плоский), IBM - совместимая клавиатура, винчестер и гибкий дисковод.
3.3. Устанавливаются кнопки «РOWER» и «RESET», подключаемые к материнской плате;
3.4. Соединяется корпус компьютерного источника питания к корпусу УЧПУ;
3.5. В свободный ISA слот материнской платы устанавливается Интерфейс станочной магистрали и блока корректоров, подключаемый двумя кабелями к станочной магистрали УЧПУ, а ленточным кабелем к вилке РП10-30 блока корректоров  УЧПУ;
3.6. Подключается сетевой вход (220 В) компьютерного источника питания к разъему Х69(Х88) УЧПУ (контакты 1, 3).

4. Установка программного обеспечения (ПО) и привязка станка. Устанавливается программное обеспечение FMS3000-2С42, которое с помощью системы параметров и встроенного языка электроавтоматики привязывается к станку.

Модернизация не требует перемонтажа станка и замены датчиков обратной связи! Количество субблоков в УЧПУ сокращается более чем в 2 (!!!) раза и во много раз увеличивается надежность системы. После модернизации Вы получаете современную и в тоже время знакомую и ремонопригодную систему ЧПУ!
