Беспроводная охранная система Q015
Область применения: Отели, рестораны, госпитали, кафе, дома престарелых, жилые дома и т. д.
В комплекте: Q015G приемник. Дополнительно приобретаются: QF001 передатчик магнитного датчика, QF002 передатчик ИК датчика, F007A передатчик, M020B пейджер.
Характеристики системы:
· Одна система может контролировать 16 различных мест (каналы 1, 2, Каждый канал может работать только с одним передатчиком (QF001 или QF002), поэтому общее количество не может превышать 16.
· Система защиты от помех, кодирование с шифрованием позволяют избежать помех от чужих сигналов. Даже находясь далеко от приемника, Вы можете получать сигналы с помощью пейджера M020B и использовать передатчик F007A для удаленного сброса.
· Система вызова хранит 12 различных мелодий, с возможностью настройки уровня звука. Но громкость звука сигнала тревоги в охранной системе настроить нельзя.
· Для увеличения уровня звука мелодий и сигнала тревоги можно использовать внешние динамики, поставляемые дополнительно.
Установка элементов питания
Установите батареи или адаптер AC (начнет мигать иконка
), на дисплее начнут поочередно загораться номера каналов 1-16, это означает, что приемник пуст. При приеме сигнала поочередное включение номеров каналов прекратится.
Запись
· Начало записи: Нажмите клавишу записи кода, загорится индикатор записи, после того, как Вы услышите три тоновых сигнала, устройство готово к записи. (Если в течение 15 секунд не был записан сигнал ни от одного передатчика, приемник автоматически возвращается в обычное состояние, начинают поочередно загораться номера каналов 1-16)
· Запись кода:
1) Убедитесь в том, что время записи передатчиков меньше 20 секунд.
2) Передатчик QF001: Когда приемник готов, извлеките магнит из основного устройства, загорится зеленый светодиод, показывающий передачу сигнала.
3) Передатчик QF002: Когда приемник готов, установите переключатель датчика в положение “ON” и медленно провидите рукой на расстоянии 50 см от датчика, загорится зеленый светодиод, показывающий передачу сигнала.
4) Приемник Q015G: При приеме сигнала от передатчиков QF001 или QF002 раздастся тоновый звук и на экране загорится номер соответствующего канала.
5) Когда система готова к записи, сначала, Вы должны записать передатчик F007A. Нажмите кнопку на передатчике F007A, загорится красный светодиод. При приеме сигнала от F007A раздастся тоновый звук, но номер канала на экране не загорится.
6) Каждый передатчик должен записываться в соответствии с номером канала (1-16). То есть перед записью канала 2 должен быть записан канал 1. Нельзя пропускать каналы.
7) После записи 16 передатчиков приемник автоматически прекратит запись. Если количество передатчиков меньше 16, приемник автоматически прекратит запись через 20 секунд или по нажатию кнопки записи кода (5).
Установка
1) Передатчик QF001: С помощью болтов установите передатчик QF001 на окне или двери. Магнит должен располагаться рядом с основным модулем устройства (на расстоянии менее 1 см). Полностью выдвиньте антенну для обеспечения устойчивой связи.
2) Передатчик QF002: С помощью болтов установите устройство в выбранном месте. Датчик должен устанавливаться на высоте не менее 2.2 м от уровня пола и быть направлен в сторону охраняемой зоны.
3) Приемник: Располагайте приемник рядом с собой, чтобы Вы могли его слышать. Полностью выдвиньте антенну для обеспечения устойчивой связи.
4) Пейджер M020B: Когда Вы находитесь далеко от приемника, пейджер информирует Вас о приеме сигнала. Вы сможете использовать передатчик F007A для сброса в пределах 150 м.
5) Установка на стену: Снимите подставку и с помощью болтов прикрепите ее к стене. Установите приемник на подставку. Не устанавливайте приемник на металлические или сырые поверхности.
Другие операции
· Сброс: Нажатие кнопки сброса или использования передатчика F007A для сброса вызывает немедленное выключение мелодии и сигнала тревоги, индикатора канала на дисплее выключается.
· Выбор мелодии: Нажимая кнопку выбора мелодий, Вы можете выбрать одну из 12 мелодий. При приеме сигнала от передатчика приемник воспроизводит выбранную мелодию, на экране загорается индикатор соответствующего канала.
· Тревога: Когда Вы включаете тревогу, постоянно звучит сигнал тревоги, и каждые 8 секунд передаются сигналы на пейджер. Вы не можете выбрать мелодию для тревоги.
· Настройка уровня звука: С помощью кнопок настройки уровня звука Вы можете настроить звук в системе вызова, но не в системе тревоги.
· Пейджер M020B является опциональным элементом.
· Передатчики QF001, QF002 и F007A являются опциональными элементами.
Описание элементов
Приемник Q015G – вид спереди

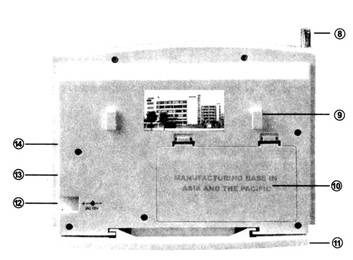

Приемник Q015G – вид сзади |
|
1 Уровень звука + | 2 Уровень звука + | 3 Выбор мелодии | 4 Сброс | 5 Запись кода |
6 Индикатор записи | 7 Выключатель питания | 8 Антенна | 9 Крючок | 10 Отсек батарей |
11 Подставка | 12 Разъем адаптера AC | 13 Переключатель Call/Alarm | 14 Аудио разъем |
| Индикатор питания AC |
| Индикатор разряда батарей |
| Индикатор удаленного сигнала |
| Индикатор звука |
Описание работы
· Установите передатчик QF001 в дверь или окно. Если кто-то откроет дверь или окно, устройство передаст сигнал приемнику.
· Установите передатчик QF002 перед окном, дверью или в другом месте. Если кто-то пройдет перед датчиком, устройство передаст сигнал приемнику.
· При получении сигналов от передатчиков QF001 или QF002 приемник Q015G включает сигнал тревоги или воспроизводит мелодию, на экране загорается индикатор соответствующего канала. Одновременно приемник передает сигнал на пейджер.
· Когда Вы включаете тревогу, приемник Q015G включает сигнал тревоги и каждые 8 секунд передает сигналы в пейджер M020B до тех пор, пока не будет нажата кнопка сброса.
Технические характеристики
Дальность действия: На открытом месте расстояние между передатчиком и приемником ³ 200 м, а расстояние между приемником и пейджером ³ 150 м. Когда приемник находится между передатчиком и пейджером, расстояние между передатчиком и пейджером ³ 350 м.
Источник питания: | Q015G: R14 x 4 = 6В или адаптер AC, напряжение 12 ± 2В, ток 150 мА. QF001, F007A: А23 12В х 1 = 12В QF002: 1.5В х 3 = 4.5В или адаптер AC, напряжение 10 ± 2В, ток 300 мА. M020B: 1.5В х 3 = 3В |
Потребляемый ток в дежурном режиме: Приемник Q015G £ 4мА, передатчик QF001 £ 0.01 мА, передатчик QF002 £ 0.1 мА, пейджер M020B £ 0.5 мА, передатчик F007A £ 0.1 мА.
Выходная мощность: Приемник ³ 300 мВт, пейджер ³ 50 мВт, сопротивление внешнего динамика 4~8 Ом.
Примечания
· Во время записи кодов не выдвигайте антенну (8), чтобы избежать помех от чужих сигналов. Расстояние между приемником и передатчиком должно составлять 0.5 м.
· Система не может функционировать нормально при недостаточном уровне питания. Замените батареи, если на экране приемника отображается иконка разряда батарей
или в передатчике QF001 / QF002 загорелся красный светодиод.
· Убедитесь в том, что при записи кодов не работают другие передатчики. При работе другого передатчика на экране приемника мигает иконка
, даже когда Вы не записываете передатчик. Если чужой код был записан в приемник, Вы должны начать процедуру записи заново.
· Не используйте одновременно два и больше передатчика, так как приемник не сможет их распознать.
· Не устанавливайте систему на металлические и сырые поверхности. Устанавливайте датчик QF002 так, чтобы не возникало ложных срабатываний из за воздушных потоков, штор или домашних животных. Датчик QF002 не должен подвергаться воздействию прямого солнечного света.
