Подключение Mega SX-250 USB

Монтаж сингализации

Подключение блока сигнализации

Для работы сигнализации необходимо установить в блок SIM-карту любого сотового оператора связи.

Внимание!
Обязательно отмените запрос PIN кода карты. SIM-карта устанавливается в держатель, расположенный на плате блока сигнализации.

Для доступа к держателю необходимо:

u-1
  отвернуть винты крепления

u-2
снять верхнюю часть

u-5
установить SIM-карту

u-4
Рис. 1

Проверьте положение переключателей на плате блока.
Для выполнения сигнализацией запрограммированного алгоритма
работы они должны соответствовать положению на рис. 1

u-3
установить плату в корпус

u-1
собрать корпус

Монтаж датчиков и исполнительных устройств

Подключение блока сигнализации, датчиков и исполнительных устройств производится в соответствии с прилагаемой схемой (рис 2).

Поставляемые в комплекте датчики и электронные ключи не требуют дополнительной настройки.

Рис. 2 (нажмите чтобы увеличить)

http://*****/img/sx-250-USB/u-25-small.jpg

№

Цвет провода

Назначение

№

Цвет провода

Назначение

1

черный

корпус

11

красный

Питание +12V

2

пусто

12

розовый

Резервное питание

3

синий

ШС 1

13

оранжевый

Вых 1

4

синий

ШС 2

14

оранжевый

Вых 2

5

синий

ШС 3

15

оранжевый

Вых 3

6

синий

ШС 4

16

оранжевый

Вых 4

7

синий

ШС 5

17

оранжевый

Вых 5

8

синий

ШС 6

18

оранжевый

Вых 6

9

коричневый

Считыватель

19

белый

Выход на датчики +12V

10

черный

Динамик (аудио выход - )

20

зеленый

Динамик
(аудио выход +)

Подключение инфракрасного датчика движения

НЕ нашли? Не то? Что вы ищете?

(входит в комплект поставки)

Датчик подключается в соответствии с рисунком 3. Принцип действия датчика основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Светодиод, располагаемый под крышкой корпуса датчика сигнализирует о его срабатывании. Датчик, подключаемый к выходу №1 (3 контакт монтажного жгута) имеет задержку срабатывания 30 сек. Рекомендуется этот датчик устанавливать рядом с входом в помещение.

Рис. 3

u-6

Подключение магнитного датчика на дверь или окно

(не входит в комплект поставки)

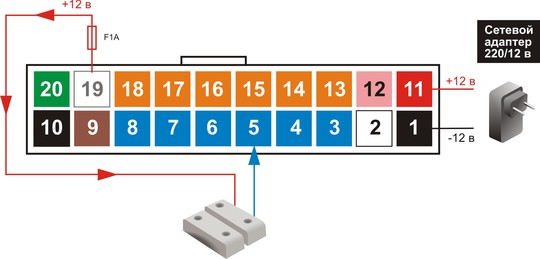

Датчик подключается в соответствии с рисунком 4 на поверхность двери или окна и срабатывает при размыкании (открытии)

Рис. 4

u-7

Подключение сирены

(входит в комплект поставки)

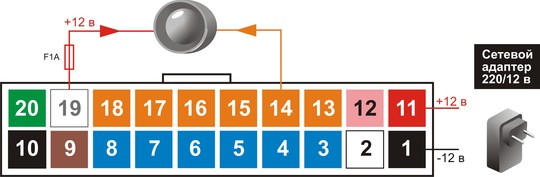

Сирена подключается в соответствии с рисунком 5. Размещать сирену лучше скрытно в труднодоступном месте.

Рис. 5

u-8

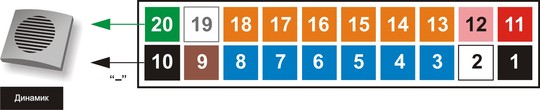

Подключение динамика

Рис. 6

u-9

Подключение считывателя электронных ключей Touch memory

(входит в комплект поставки)

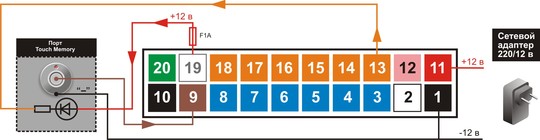

Считыватель ТМ подключается в соответствии с рисунком 7. Размещать считыватель лучше непосредственно у входа в помещение.

Рис. 7

u-24

Подключение резервного источника питания

(не входит в комплект поставки)

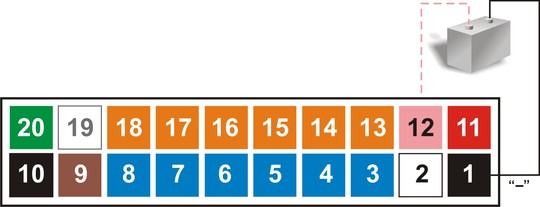

Для обеспечения работоспособности сигнализации при пропадании напряжения питания, применяется резервный свинцовый или кислотный аккумулятор, обеспечивающий подачу напряжения 12-1 В. Он подключается в соответствии с рисунком 8.

Рис. 8

u-11

Подключение резервной сирены

(не входит в комплект поставки)

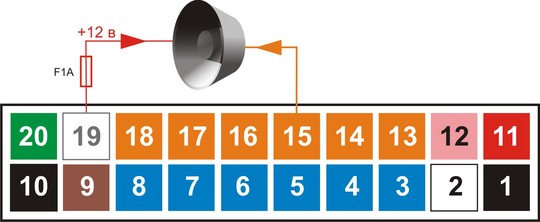

Для шокового пресечения попытки проникновения на охраняемый объект, возможно в качестве дополнительной сирены использовать мощный рупор (ревун), включаемый только по команде пользователя. Он подключается в соответствии с рисунком 9. Высокая мощность сигнала в сочетании с эффектом неожиданности поможет отпугнуть грабителей и привлечь внимание прохожих или соседей.

Рис. 9

u-10

Установка блока сигнализации

    выбрать место для установки блока шурупами закрепить корпус в выбранном месте включить питание сигнализации

GSM-сигнализация Mega SX-250 USB готова к работе
