РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СВЕТОДИОДНЫЙ СВЕТИЛЬНИК jazzway
идеально подходит для декорирования внутренних помещений, обеспечивая функциональное освещение для стен в гостиницах и отелях, ресторанах и барах, торговых центрах и кинотеатрах, т. д.
Особенности:
- светит на расстояние 15-20 метров;
- оснащён независимым контрольным управлением и DMX-контролем (управление регулятором света через цифровой протокол);
- выполняет функции синхронного изменения семи цветов, последовательного изменения, стробового (проблескового, мерцающего) изменения, DMX256-настройки освещения и т. д. Сотни вариаций освещения могут быть настроены с помощью DMX-программы.
1) Внешний вид и корпус изделия (см. рисунок):
Размеры: 600мм или 1200мм * 75мм*113мм |
Вес: 4,5кг
Обшивка: алюминиевый сплав
Угол вращения: 160°
2) Основные технические характеристики:
Цвет | Входное напряжение | Степень влагозащищённости (IP) | Количество светодиодов | Рабочая температура |
Белый, теплый белый, красный, зелёный, синий | АС: 185 – 256В | IP65 | 18шт., 36 шт. | -20°C ~ +40°С |
3) Функционирование:
3-1 Режим изменения трёх основных цветов;
3-2 Режим синхронного изменения семи цветов;
3-3 Режим последовательного изменения семи цветов;
3-4 Режим стробирования семи цветов.
4) Управление:
4-1 Автономный режим: с помощью операционных кнопок на панели управления.
4-2 DMX-режим: управление согласно международного стандарта о DMX512-сигнале (3XLR).
5) Инструкция по управлению с помощью операционных кнопок на панели:
5-1 Установка DMX-адреса.
Если три цифровые клавиши справа не мерцают, то нажмите кнопку "А", после этого нажатия начнётся мерцание клавиш. Мерцающий режим клавиш переходит по очереди от одной клавиши к другой при каждом следующем нажатии на «А».
DMX-адрес можно выставить, нажав на кнопку "B", пока соответствующая цифровая клавиша находится в мерцающем режиме.
Действительный диапазон адресов с 001~ по 512.
Например, "256" DMX-адрес высветится, как показано ниже:
5-2 Выбор режима управления цветами и корректировка скорости изменения цветов. После полной установки DMX-адреса нажмите кнопку "А" один раз, первая клавиша покажет литеру "P". Затем, нажав кнопку "А" ещё раз, переведите вторую клавишу в мерцающий режим. Нажав кнопку "B" можно задать определенный режим изменения цветов (режим "1", "2" или "3"), который будет высвечиваться на второй клавише: - режим 1 - последовательное изменение семи цветов; - режим 2 - синхронное изменение семи цветов; - режим 3 – стробовое изменение цветов. Таким же образом можно выставить изменение скорости цвета, нажав кнопку «В»: этот параметр показывает третья клавиша, которая переводиться для установки в мерцающее состояние нажатием кнопки «А». Все девять скоростных режимов изменения цветов (от 1 до 9) могут быть выставлены поочередно нажатием кнопки «В».
|
|
A--Coler |
Функции и характеристики:
Соответствие числовых значений Х | Соответствие числовых значений Y |
А - степень цветового мигания | 1 – 9 скорость мигания |
1 – только красный цвет | 1 - 9 непрерывный свет |
2 – только зелёный цвет | 1 - 9 непрерывный свет |
3 – только жёлтый цвет | 1 - 9 непрерывный свет |
4 – только голубой цвет | 1 - 9 непрерывный свет |
5 – только фиолетовый цвет | 1 - 9 непрерывный свет |
6 – только голубой цвет | 1 - 9 непрерывный свет |
7 – только белый цвет | 1 - 9 непрерывный свет |
8 – быстрый переход от цвета к цвету | 1 - 9 быстрое изменение скорости |
9 – постепенный переход от цвета к цвету | 1 - 9 постепенное изменение скорости |
X соответствует функции выбора (между А ~ 9 режимами),
Y соответствует функции регулирования скорости (от 1 до 9 режимов).
5-3 Плата управления выходом из функции: после 10 сек. перерыва настройки автоматически перестраиваются на основной режим. Клавиши перестают мигать и в выставленные параметры автоматически заносятся в память.
Внимание!
6-1 В автономном режиме опредёленный режим может быть выставлен с помощью кнопок на панели управления на боковой стороне светильника.
6-2 DMX-режим: он управляется с помощью контрольной платформы. Пожалуйста, следуйте согласно инструкциям.
6-3 Установка синхронных функций в автономном режиме может быть достигнута путем подключения к одному основному распределительному узлу (хосту), у которого
DMX-адрес должен быть "001". Для этого ведущим делают только один светодиодный светильник, который управляет всеми функциональными режимами.
6-4 Не включать светильник, пока он не освобожден полностью от упаковки.
6-5 Не накрывать светильник чем-либо.
6-6 Изделие использовать в хорошо проветриваемом помещении.
6-7 Ремонт вышедшего из строя светильника необходимо производить у квалифицированного специалиста.

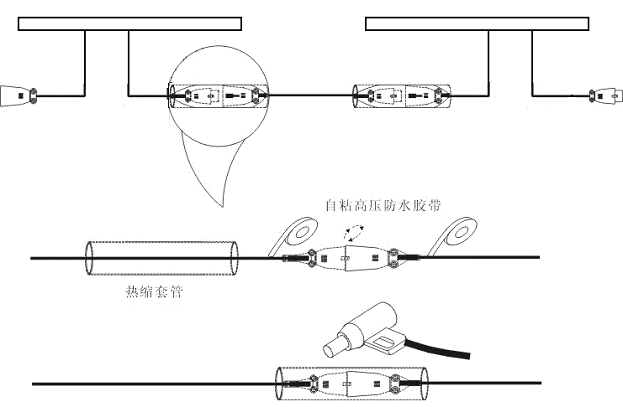

7) Защита от воды: разъемы должны быть защищены водонепроницаемой липкой лентой и катушкой, как показано на схеме ниже.
Внимание! Если разъем не защищен водонепроницаемой липкой лентой, светильник функционировать не будет.
