Инструкция по установке и эксплуатации душевой кабины
Leader модель D801M/
D802M/D901M/D902M/М1202/D1002M.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Электромонтаж данного изделия должен производиться квалифицированными электриками или специалистами сервисной службы.
2. Источник тока должен сочетаться с параметрами электроприборов данного изделия, кроме того, необходимо наличие защитных устройств, в т. ч. «защиты» от утечки тока (с допустимой нагрузкой на 32А) и плавких предохранителей от перегрузки. Вся электропроводка должна соответствовать государственным стандартам РФ.
3. Используемое давление воды должно быть 0.1 ~ 0.4Mpa.
4. Температура воды не должна превышать 600С.
5. После каждого использования необходимо отключать подачу воды и основной источник электрического питания.
6. Установка и ремонт производится только, когда прибор отключен от источника тока.
7. Во время установки и эксплуатации, пользователю категорически запрещается менять или срезать любые проводные соединения, вскрывать корпус компьютера и панели управления (так как внутри их отсутствуют какие-либо узлы, предназначенные для разборки/установки самим пользователем). Иначе, в случае наступления неисправности изделия, утечки тока или поражения электротоком, фирма-изготовитель ответственности не несет.
8. Ацетон, аммиак, бензин и другие органические растворители, а также химические продукты, содержащие органические кислоты, могут разъедать акриловые части и гальванизированные детали данного изделия. Поэтому при монтаже и эксплуатации следует избегать подобного контакта.
ПРЕДОСТЕРЕЖНИЕ:
Детям пользоваться данным изделием можно только под присмотром взрослых.
*Фирма-изготовитель оставляет за собой право менять, изменять технологические и технические параметры, отраженные в данном руководстве.
Обязательные требования
к подготовке строительной площадки
для обеспечения установки, безотказной и безопасной эксплуатации
гидромассажного оборудования, паровых и душевых кабин:
1) Наличие заземления в ванной комнате и дифференциального устройства защитного отключения (УЗО) с током размыкания 30 мА, согласно потребляемой мощности на подводке электросети.
2) Соблюдение всех размеров и выводов (горячая вода, холодная вода, слив, электрика) согласно схеме монтажа, представленной заводом-изготовителем.
3) Пол и стены помещения должны быть облицованы керамической плиткой, не имеющей выступающих частей в габаритных размерах гидроизделия.
4) Наличие фильтров механической (100 микрон) очистки горячей и холодной воды.
5) Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление горячей и холодной воды не более 4,0 атм.
Установка фильтров и редукторов производится Заказчиком на систему водоснабжения помещения.
Не допускается установка фильтров и редукторов непосредственно на выходную арматуру к сантехническим изделиям (из-за габаритных размеров и невозможности обслужuвания без демонтажа изделия).
6) Максимальная температура горячей воды 600с. Производителем не рекомендуется подключение изделий с термостатическим смесителем через проточные газо и электроводонагреватели.
7) Для установки и обслуживания сантехнического изделия, согласно требованиям завода-изготовителя не допускается расположение каких-либо предметов, оборудования (включая розетки, выключатели, лампы и т. д.) и выступающих строительных конструкций ближе 60см от габаритных размеров изделия.
Для душевых кабин с сауной расстояние между крышей и потолком должно быть не менее 20см. Устранение помех, находящегося в зоне обслуживания изделия, производится заказчиком.
8) Наличие на момент установки сантехнического изделия точной схемы разводки водяных, канализационных труб, электропроводки и тeплыx полов в месте установки оборудования, подписанной клиентом.
9) Наличие вентиляционных окон и съемных панелей для доступа к рабочим агрегатам изделия (для встроенных ванн и минибассейнов).
Уважаемые Покупатели!
Приобретенное Вами изделие относится к сложной элекmpо-гидро - технике и его установка требует соответствующей квалификации, опыта и технических навыков. В связи с чем рекомендуем монтировать гидромассажное оборудование силами Технических Центров «Гидромассаж-Сервис» (тел.: ,) или «Аквагарант XXI» (, ), учитывая, что при этом увеличивается до двух лет (в зависимости от модели оборудования) длительность срока гарантийного обслуживания.
Заверяем Вас, что в итоге Вам это будет удобнее и выгоднее!
Установка гидромассажного оборудования оплачивается по отдельному счету-договору в соответствии с прайс-листами Технических Центров «Гидромассаж-Сервис» или «Аквагарант XXI», действующими на день оформления счета.

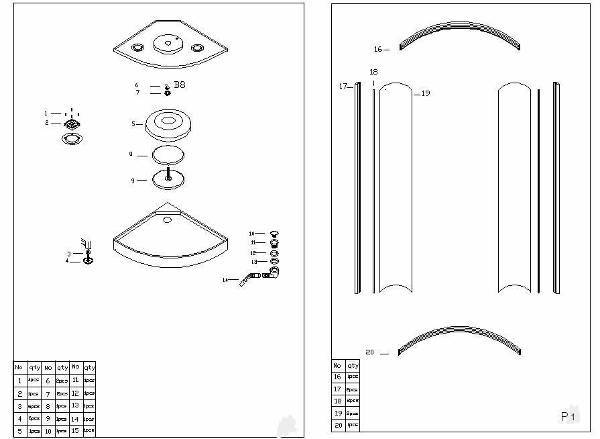

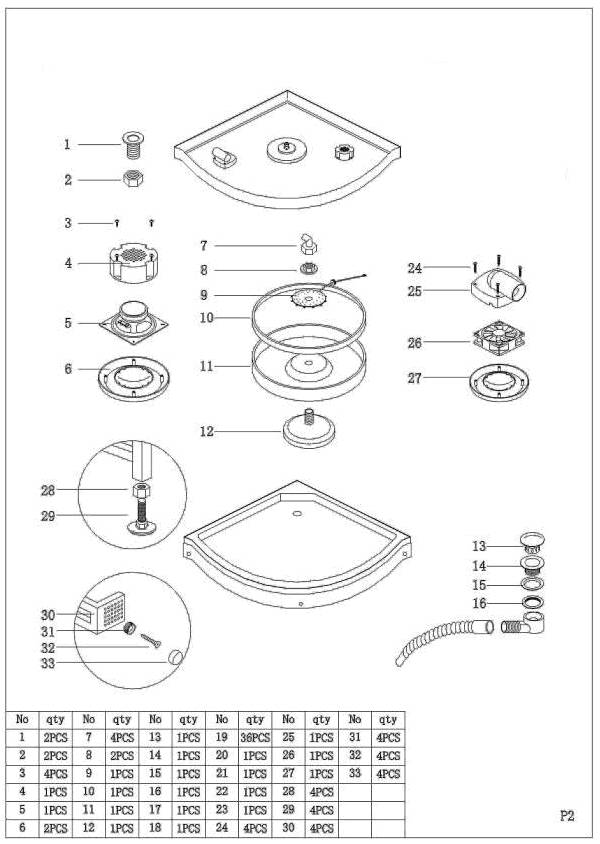

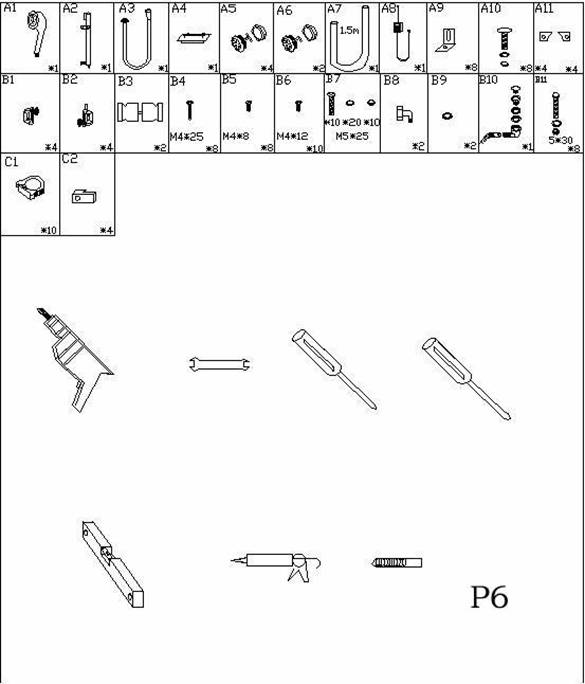

Комплектация кабины
КОМПЛЕКТ | КОЛ-ВО | |
1 | КРЫША | 1 ШТ |
2 | ВЕНТИЛЯТОР | 1 ШТ |
3 | ДИНАМИК | 1 ШТ |
4 | ВЕРХНИЙ ДУШ С ПОДСВЕТКОЙ | 1 ШТ |
5 | НИЖНЯЯ ДУГА | 1 ШТ |
6 | ВЕРХНЯЯ ДУГА | 1 ШТ |
7 | РУЧНОЙ ДУШ | 1 ШТ |
8 | ФОРСУНКИ | 6+3 ШТ |
9 | ПОЛОЧКА | 1 ШТ |
10 | ДВЕРНАЯ РУЧКА | 2 ШТ |
11 | ПУЛЬТ УПРАВЛЕНИЯ | 1 ШТ |
12 | ЦЕНТРАЛЬНАЯ ПАНЕЛЬ | 1 ШТ |
13 | ЗАДНЯЯ СТЕНКА | 2 ШТ |
14 | НЕПОДВИЖНОЕ СТЕКЛО ДВЕРИ | 2 ШТ |
15 | ПОДВИЖНОЕ СТЕКЛО ДВЕРИ | 2 ШТ |
16 | ПРОФИЛЬ | 6 ШТ |
17 | УГЛОВОЙ ПРОФИЛЬ | 2 ШТ |
18 | УПЛОТНИТЕЛЬ | 6 ШТ |
19 | ПОДДОН | 1 ШТ |
20 | ЭКРАН ПОДДОНА | 1 ШТ |
21 | САМОРЕЗЫ | 60 ШТ |
22 | РОЛИК | 8 ШТ |
23 | СЛИВ | 1 ШТ |
24 | ШЛАНГ ДЛЯ ДУША | 1 ШТ |
25 | АДАПТЕР | 1 ШТ |
26 | СВЕРЛО ДРЕЛИ | 2 ШТ |
27 | КРЕПЛЕНИЯ | 10 ШТ |
28 | СМЕСИТЕЛЬ | 1 ШТ |
29 | СТОЙКА ДЛЯ ДУША | 1 ШТ |
30 | РУЧКА ПОЗИЦИОННИКА | 1 ШТ |
31 | РУЧКА СМЕСИТЕЛЯ | 1 ШТ |
Количество мест - 4
Инструкция по эксплуатации.
1.Поверните ручку смесителя в позицию включения холодной воды, холодная вода потечет из ручного душа. Поворачивая ручку смесителя, вы регулируете температуру воды. Не включайте горячую воду сразу во избежание инцидентов.
2.При использовании функций гидромассажа, ручного или верхнего душа отрегулируйте ручку позиционника для того, чтобы выбрать необходимое направление воды.
3.Для использования функции массажного душа, возьмите душевую лейку в руки и выберите комфортный для себя режим течения воды.
4.Форсунки центральной панели позволяют регулировать направление струи воды вертикального массажа.
5.При длительном отсутствии эксплуатации душевой кабины отключайте стояки горячей и холодной воды.
Эксплуатация душевой кабины.
Правильный и надлежащий уход за кабиной позволяет надолго сохранить эксплуатационные свойства душевой кабины.
Примечания по уходу за кабиной:
1. Пользуйтесь бесцветным моющим средством, протирайте душевую кабину мягкой тканью или полотенцем. Не используйте абразивные моющие средства, спирт и ацетон.
2. При сильном загрязнении поверхности кабины, протрите ее легким раствором уксуса, затем сразу сполосните чистой водой.
3.Стеклянные панели сделаны из высококачественного закаленного стекла. Берегите стекло от контакта с изделиями с острыми углами.
Эксплуатация аксессуаров душевой кабины.
Для увеличения срока эксплуатации форсунок и аксессуаров душевой кабины, необходимо регулярно их полировать и очищать.
Примечания по уходу за аксессуарами душевой кабины:
1.После использования душевой кабины, ополосните смеситель водой из ручного душа, протрите насухо его мягкой хлопчатобумажной тканью.
2.Загрязненную поверхность промойте чистой водой и протрите мягкой тканью.
3.Напряжение лампы верхнего света душевой кабины составляет 220V (дополнительно установлен трансформатор). Лампа при эксплуатации подвергается воздействию влажной среды, поэтому лампы и электрические провода необходимо регулярно проверять, во избежание неисправностей.

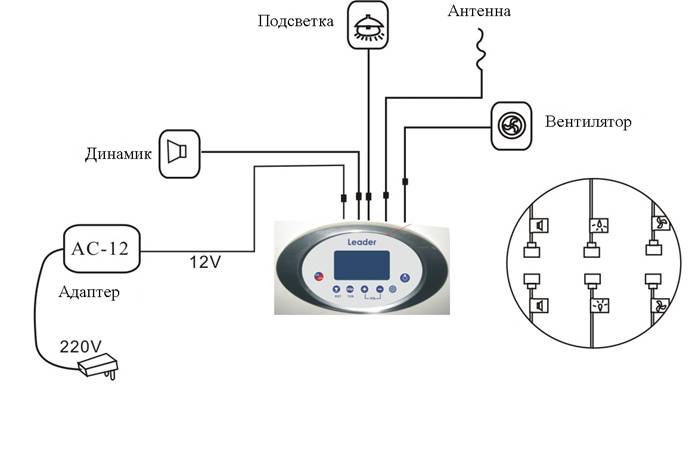

Пульт управления

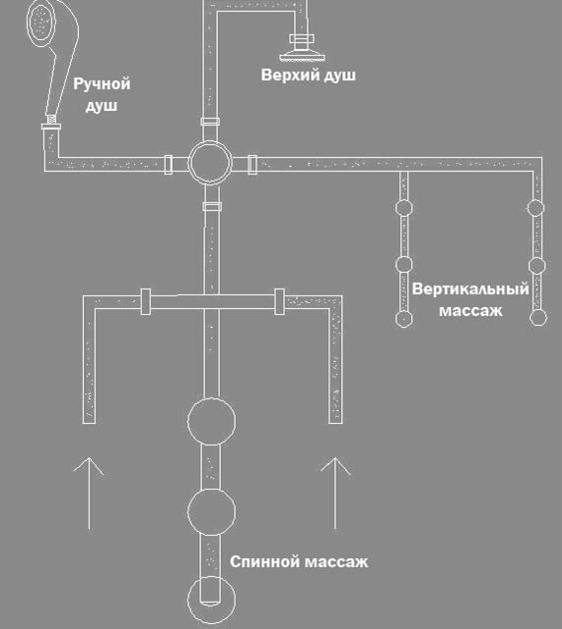

Схема устройства позиционного переключателя
