Инструкция пользователя по выпуску и установке сертификата ЭЦП на рабочем месте



Инструкция пользователя

по выпуску и установке сертификата ЭЦП на рабочем месте

Для пользователей «Подпись-Стандарт/Компакт»

Москва 2011

Содержание

Содержание. 2

1. Создание запроса на выпуск сертификата. 3

2. Установка сертификата. 10

2.1. Начало работы и проверка установки сертификата. 10

2.2. Установка сертификата на ПК.. 11

1. Создание запроса на выпуск сертификата.

Для создания запроса на выпуск сертификата необходимо зайти на сайт УЦ по адресу https://*****/sku_user/main. asp, при этом у Вас может отобразиться окно с запросом на разрешение выполнения элементов ActiveX (Рис.1.1). Для продолжения, в появившемся окне необходимо нажать кнопку «ДА».

Рис. 1.1. Запрос на выполнение элементов ActiveX.

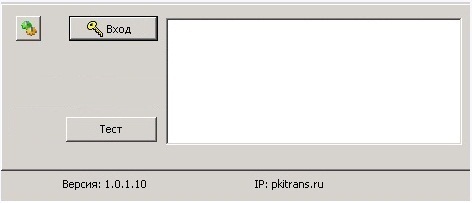

После подтверждения выполнения элементов ActiveX на странице УЦ должен появиться следующий элемент (Рис. 1.2) в котором необходимо нажать кнопку «Вход».

Рис. 1.2. Основное окно.

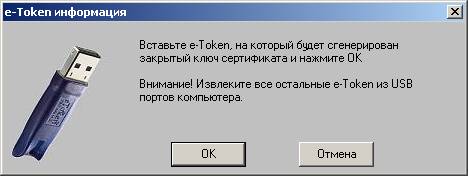

Далее появляется предупреждающее окно (Рис. 1.3.), при этом необходимо вставить в USB порт компьютера e-Token содержащий служебный сертификат, а остальные e-Token должны быть отключены.

Рис. 1.3. Окно с запросом на подключение e-Token.

Будет запрошен ПИН-код данного e-Token (Рис. 1.4.)

Рис. 1.4. Запрос на ввод ПИН-кода подключенного e-Token.

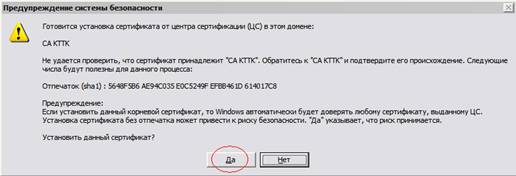

При необходимости может быть выдано предупреждение системы безопасности по установке корневых сертификатов (Рис. 1.5.). В данном окне необходимо нажать кнопку «Да».

Рис. 1.5. Предупреждение о установке корневых сертификатов.

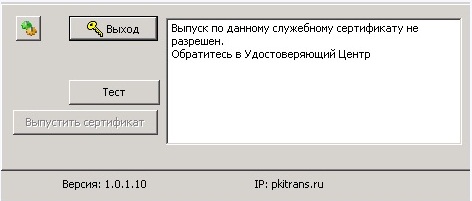

В случае, если по какой либо причине выпуск сертификата по данному служебному сертификату не разрешен, будет отображено сообщение подобное следующему (Рис. 1.6.), при этом кнопка «Выпустить сертификат» неактивна:

Рис. 1.6. Сообщение о временной невозможности выпуска сертификата.

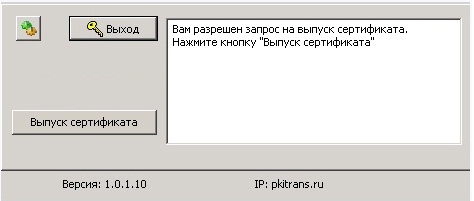

Если выпуск сертификата с использованием служебного сертификата разрешен, будет отображено следующее сообщение (Рис. 1.7.), при этом кнопка «Выпуск сертификата» станет активной.

Рис. 1.7. Сообщение о разрешении на выпуск сертификата.

Для продолжения необходимо нажать кнопку «Выпуск сертификата».

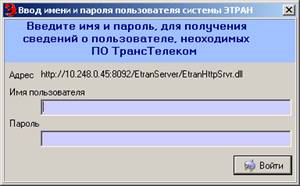

Если Вы являетесь пользователем системы ЭТРАН будет отображено следующее окно идентификации пользователя (Рис. 1.8.), в котором необходимо ввести имя пользователя и пароль системы ЭТРАН для которого будет выпущен сертификат. Если Вы не являетесь пользователем системы ЭТРАН будет отображено окно регистрации пользователя (Рис. 1.9.)

Рис. 1.8. Запрос идентификационных данных пользователя системы ЭТРАН.

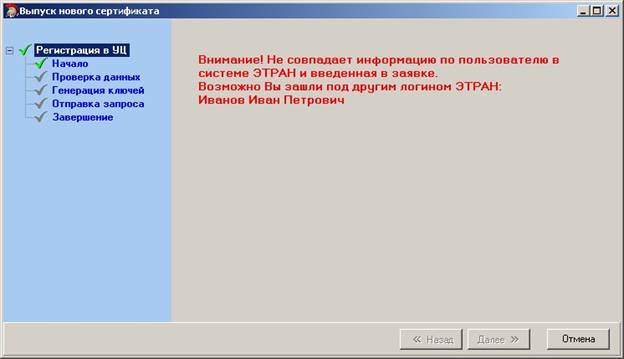

В случае если введенное имя пользователя не совпадает с данными системы ЭТРАН, будет отображено следующее окно (Рис. 1.8.). Если данные введены верно, но данное окно все равно появляется, свяжитесь с УЦ .

Рис. 1.8. Предупреждение о несовпадении введенных данных и данных системы ЭТРАН.

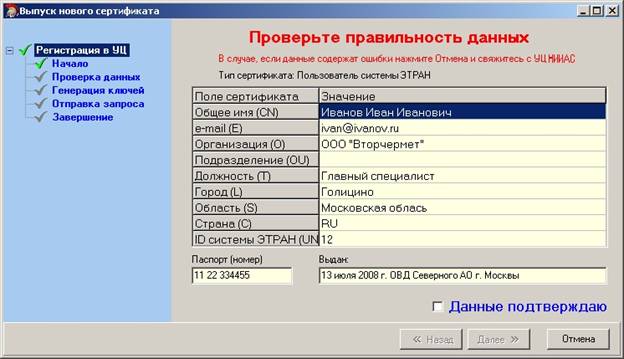

При успешной авторизации будет отображено окно с данными регистрации (Рис. 1.9.). При наличии ошибок в представленных данных нажмите «Отмена» и свяжитесь с представителем УЦ . При отсутствии ошибок необходимо отметить «галкой» пункт «Данные подтверждаю» и нажать кнопку «Далее» (Рис. 1.10.).

Рис. 1.9. Окно регистрации пользователя.

Примечание: Кнопка далее неактивна до тех пор, пока не будет проставлена отметка «Данные подтверждаю».

Рис. 1.10. Отметка о подтверждении регистрационных данных.

После нажатия кнопки «Далее» осуществляется формирование запроса на сертификат, при этом будет отображено окно биологического датчика случайных чисел (Рис. 1.11), в котором необходимо нажимать любые клавиши или двигать указателем мыши.

Рис. 1.11. Окно биологического датчика случайных чисел.

После того как полоса датчика случайных чисел будет заполнена до конца, формируется запрос на сертификат (Рис. 1.12.).

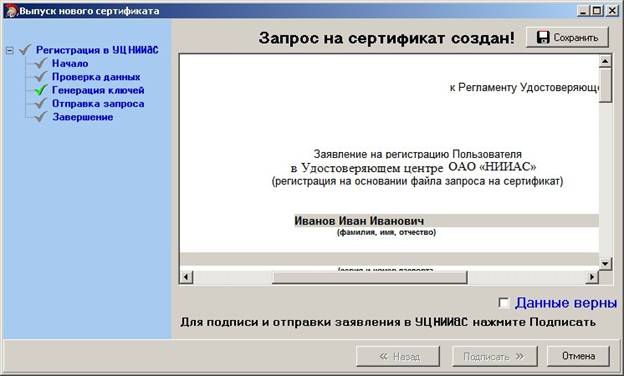

Рис. 1.12. Окно с документом для запроса сертификата.

При наличии ошибок в сформированном запросе нажмите «Отмена» и свяжитесь с представителем УЦ . При отсутствии ошибок необходимо отметить «галкой» пункт «Данные подтверждаю» и нажать кнопку «Подписать» (Рис. 1.13.).

Рис. 1.13. Отметка о подтверждении регистрационных данных.

Примечание: При желании сохранить данный документ на Ваш компьютер необходимо нажать кнопку «Сохранить» .

После нажатия кнопки подписать будет запрошен ПИН-код данного e-Token (Рис. 1.14.)

Рис. 1.14. Окно с запросом ПИН-кода.

Далее данный документ будет подписан служебным сертификатом (Рис. 1.15) и отправлен в УЦ (Рис. 1.16).

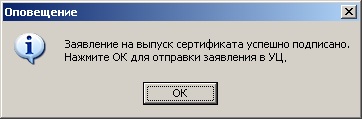

Рис. 1.15. Оповещение о подписании запроса на получение сертификата.

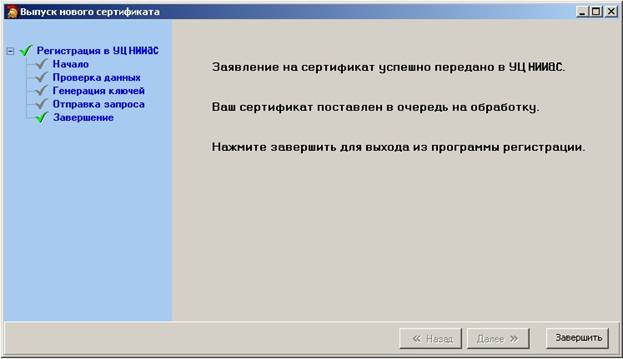

Рис. 1.16. Завершение запроса на сертификат.

При нажатии кнопки «Завершить» данное окно будет закрыто, а выпуск сертификата будет осуществлен в течение часа.

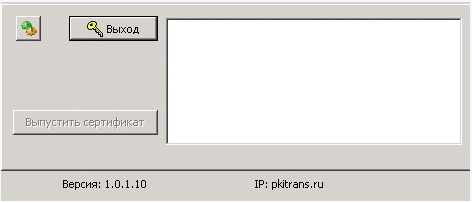

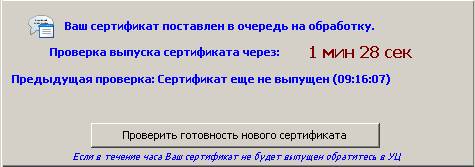

Проверка готовности нового сертификата для установки будет проводиться в главном окне программы на сайте УЦ (см. рис. 1.17) каждые 3 минуты. В случае, если сертификат не будет выпущен в течение часа просьба обратиться в УЦ .

Рис. 1.17.Проверка на выпуск нового сертификата.

После выпуска УЦ сертификата будет выведено следующее сообщение (см. рис. 1.18). Нажмите «OK» для установки сертификата (см. п. 2.2 – Установка сертификата на ПК).

Рис. 1.18.Проверка на выпуск нового сертификата.

2. Установка сертификата.

2.1. Начало работы и проверка установки сертификата

Если в процессе выпуска сертификата после отправки запроса на сертификат программа выпуска была закрыта, необходимо зайти на сайт УЦ по адресу https://*****/sku_user/main. asp, при этом у Вас может отобразиться окно с запросом на разрешение выполнения элементов ActiveX (Рис.2.1.). Для продолжения, в появившемся окне необходимо нажать кнопку «ДА».

Рис. 2.1. Запрос на выполнение элементов ActiveX.

После подтверждения выполнения элементов ActiveX на странице УЦ должен появиться следующий элемент (Рис. 2.2.) в котором необходимо нажать кнопку «Вход».

Рис. 2.2. Основное окно.

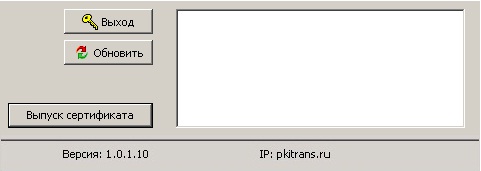

В появившемся окне необходимо нажать кнопку обновить (Рис. 2.3.).

Рис. 2.3. Основное окно.

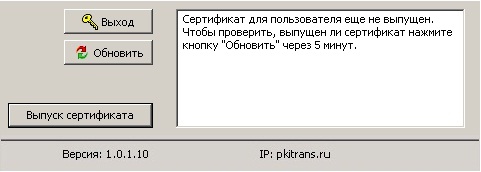

Если сертификат еще не выпущен, появится следующее сообщение (Рис. 2.4.), при этом кнопка «Выпуск сертификата» неактивна.

Рис. 2.4. Сообщение о статусе обработки запроса на сертификат.

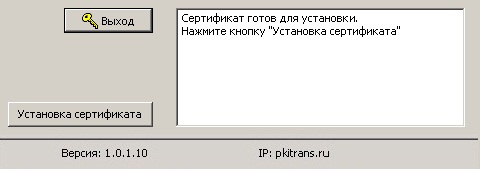

Если сертификат уже выпущен, будет отображено сообщение о готовности сертификата (Рис. 2.5.) и кнопка «Выпуск сертификата» станет активной.

Рис. 2.5. Сообщение о статусе обработки запроса на сертификат.

После получения сообщения о готовности сертификата нажмите кнопку «Установка сертификата». Появится окно, содержащее информацию о выпущенном сертификате (Рис. 2.6.)

2.2. Установка сертификата на ПК

В процессе установки сертификата на ПК пользователя он будет загружен с сайта УЦ и установлен в контейнер закрытого ключа подписи.

Кроме того, будет представлена возможность распечатки бумажной копии сертификата.

Рис. 2.6. Просмотр информации по выпущенному сертификату.

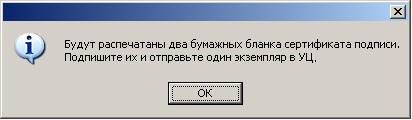

Первоначально кнопка «Пописать» неактивна, для продолжения работы необходимо сначала распечатать сертификат, нажав кнопку «Печать». При этом появляется следующее информационное окно (Рис. 2.7.)

Рис. 2.7. Предупреждение о начале печати.

После распечатки документов будет отображено окно, спрашивающее подтверждение о распечатке документов в нужном количестве и надлежащем качестве (Рис. 2.8.)

Рис. 2.8. Предупреждение о начале печати.

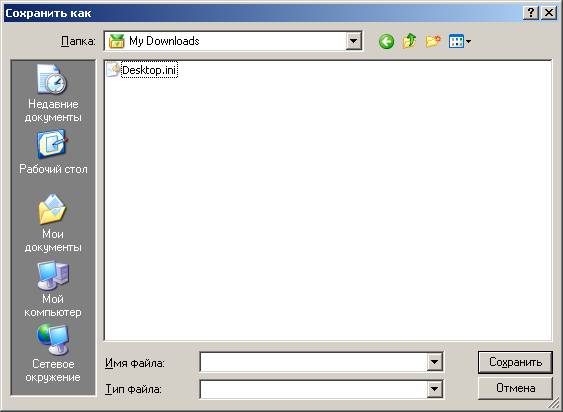

При невозможности распечатки документов, а также при желании сохранения сертификата на Вашем компьютере необходимо нажать кнопку «Сохранить» при этом будет открыто окно для сохранения файла (Рис. 2.9.)

Рис. 2.9. Сохранение сертификата («бумажной» версии).

После нажатия кнопки «Сохранить» будет отображено следующее информационное окно (Рис. 2.10.)

Рис. 2.10. Подтверждение сохранения сертификата.

При первой возможности сохраненный файл необходимо распечатать, один экземпляр подписать и отправить в УЦ .

После распечатки или сохранения документа кнопка «Подписать» становится активной (Рис. 2.11.)

Рис. 2.11. Активация кнопки «Подписать».

При нажатии кнопки «Подписать», появляется запрос на подтверждение подписи бланка открытого ключа (Рис. 2.12.)

Рис. 2.12. Подтверждение подписи бланка открытого ключа.

При этом может быть запрошен ПИН-код служебного сертификата (Рис. 2.13.)

Рис. 2.13. Окно ввода ПИН-кода.

После подписания сертификата открытого ключа осуществляется установка сертификата на компьютер. При успешной установке появляется окно, подтверждающее факт установки сертификата на компьютер (Рис. 2.14.).

Рис. 2.14. Подтверждение факта установки сертификата.

После установки сертификата система автоматически осуществит тестирование на корректность установки и в случае успешного тестирования отобразит следующее оповещение (Рис. 2.15.)

Рис. 2.15. Подтверждение успешного проведения тестирования.

После проведения установки сертификата и проведения тестирования, сертификат считается установленным, и при повторной попытке нажатия кнопки «Выпуск сертификата» в главном окне, отобразится следующее сообщение (Рис. 2.16.)

Рис. 2.16. Подтверждение выпуска сертификата.
