"Воздушный пешеход", руководство пользователя

Руководство пользователя

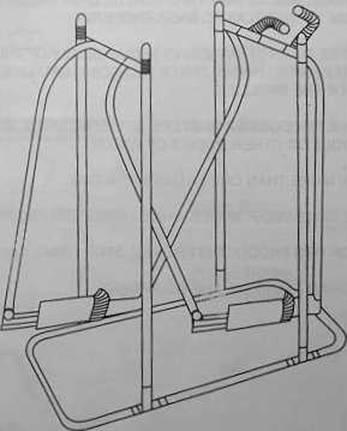

"Воздушный пешеход"

● ВНИМАНИЕ: Никогда не оставляйте ребенка без присмотра во время занятий.

● Сохраните эту инструкцию как источник справочной информации.

● Собирать тренажер должен взрослый человек.

● Прочитайте все инструкции до начала эксплуатации.

ОБЩАЯ ИНФОРМАЦИЯ ПО МЕРАМ ПРЕДОСТОРОЖНОСТИ

● Рекомендуемый возраст – 4-8 лет.

● Не предназначено для использования детьми весом более 68 кг.

● Проконсультируйтесь у педиатра до начала использования инвентаря.

● Никогда не оставляйте ребенка без присмотра во время занятий.

● Храните несобранные детали и пластиковые пакеты вне досягаемости детей. Избавляйтесь от пластиковых пакетов должным образом.

● Будьте осторожны, распаковывая и собирая тренажер. Дети не должны трогать детали, включая батарейки, или помогать при сборке тренажера.

● Никогда не пользуйтесь тренажером рядом со ступенями, наклонами, проезжей частью или водой.

● Одновременно пользоваться тренажером может только один человек.

● Дети всегда должны быть обуты при пользовании тренажером.

● Если у тренажера сломается какая-то деталь, немедленно прекратите пользоваться им.

● Не позволяйте детям вставать на тренажер ногами.

Список крепежных изделий

№ Кол-во

	2 шт.
Болт 8*40 мм	4 шт.
Шайба 8 мм	4 шт.
Гайка 8 мм	8 шт.
Болт 6 мм	4 шт.
Болт 6 мм	4 шт.
Пластиковая втулка (OD-12мм)	8 шт.
М6	1 шт.
М8	1 шт.
14-15	1 шт.

ПРОКОНСУЛЬТИРУЙТЕСЬ С ВРАЧОМ ДО НАЧАЛА ЭКСПЛУАТАЦИИ ЭТОГО ИЛИ ЛЮБОГО ДРУГОГО СПОРТИВНОГО ОБОРУДОВАНИЯ!

Инструкция по сборке

Примечание: Не затягивайте винты, гайки и болты, пока тренажер не будет собран полностью. Проверьте наличие всех ниже указанных деталей, чтобы убедиться, что у вас есть все необходимое для сборки. Примечание: Во все поворотные очаги уже вставлены черные пластиковые втулки.

Необходимый инструмент: Отвертка и разводной гаечный ключ (2 шт.)

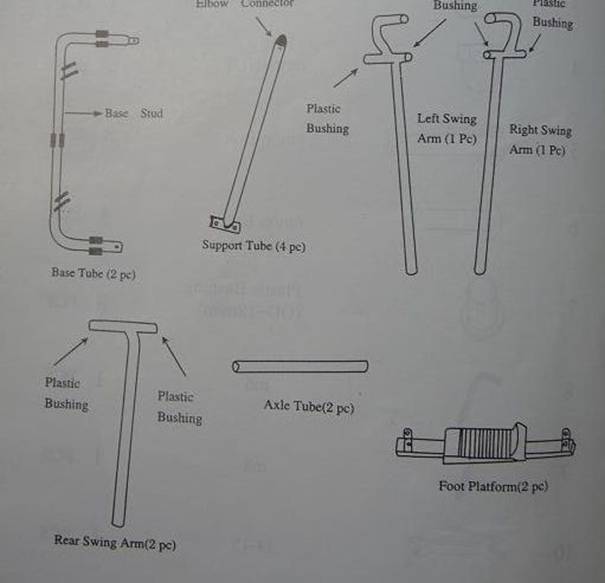

Пластиковая втулка
Пластиковая втулка	Труба полуоси (2 шт.)
Педаль платформы (2 шт.)
Задний поворотный рычаг
Соединительная труба
Втулка	Пластиковая втулка
Опора	Пластиковая втулка	Левый поворотный рычаг
Правый поворотный рычаг
Опора (4 шт.)
Опора





Шаг 1: СБОРКА ОСНОВАНИЯ

Соберите трубки основания, вставив их друг в друга, как показано на рисунке ниже. Выровняйте и вставьте винты. НЕ затягивайте винты, чтобы иметь возможность отрегулировать основание.

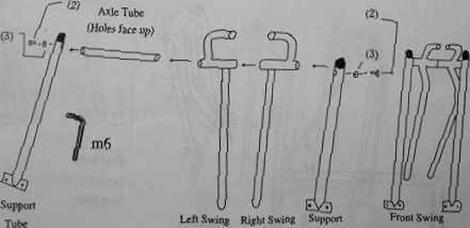

Шаг 2: Сборка переднего поворотного рычага

Возьмите одну опору и одну трубу полуоси. Вставьте трубу полуоси в опору и выровняйте их отверстия. Закрепите винтом (2) Вставьте левый передний поворотный рычаг. Вставьте правый поворотный рычаг, а затем наденьте опору. Выровняйте отверстия и вставьте винты.

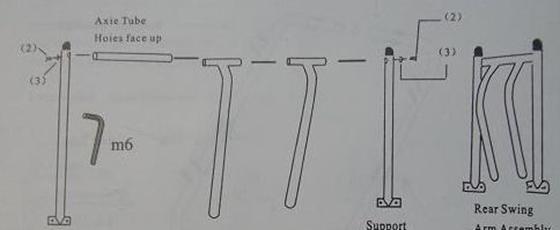

Шаг 3: Сборка заднего поворотного рычага

Возьмите одну опору и одну трубу полуоси, закрепите их винтом (2) Наденьте задний поворотный рычаг, а затем другой задний поворотный рычаг. Теперь наденьте последнюю опору и вставьте винт.

Примечание: При сборке переднего и заднего поворотного рычага вам придется приложить усилия, так как трубы одеваются друг на друга очень плотно.

Шаг 4: Крепеж переднего поворотного рычага к основанию.

Возьмите собранное в Шаге 1 основание и передний поворотный рычаг в сборе (шаг 2) и вставьте опоры в основание, как показано на рисунке.

Вставьте передний поворотный рычаг в сборе в основание.

Аналогично соедините и передний поворотный рычаг.

Шаг 5: Крепеж заднего поворотного рычага к основанию.

Возьмите задний поворотный рычаг в сборе и вставьте в основание.

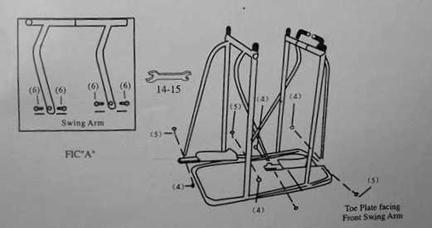

Шаг 6: Сборка платформы

Закрепите пластиковые педали на платформе, вставив винты в отверстия платформы и закрепите болтами. Завершите сборку платформы и поворотных рычагов при помощи болтов (5), (6) и гайки (4), как показано на рисунке.
