Производственный корпус опорной базы мелиоративной передвижной механизированной колонны. Курсовая работа.
3. Введение
Одна из важнейших задач в области проектирования промышленных зданий – повышение уровня индустриализации строительства, широкое применение унифицированных конструкций и деталей заводского производства, изготовленных из эффективных строительных материалов. Широко внедряются эффективные железобетонные конструкции, в том числе предварительно напряженные, армированные высокопрочной арматурой, конструкции в виде сводов и оболочек. Увеличилось использование металлоконструкций из качественных сталей.
Существенно улучшилось внутреннее оборудование промышленных зданий благодаря использованию совершенных отопительно-вентиляционных устройств, систем водоснабжения и канализации, в необходимых случаях применяется кондиционирование воздуха.
Основная задача технологов, принимающих участие в проектировании промышленных зданий совместно с архитекторами и конструкторами, заключается в выборе таких планировочных схем, объемных решений и конструкций зданий, которые не только удовлетворяли бы требованиям современных технологических процессов, но и способствовать экономному расходованию денежных и материальных ресурсов в промышленном строительстве.
Перед технологами и механиками, занятыми проектированием промышленных сооружений и комплексов, стоят задачи по внедрению новейших технологий производства, рациональных объемно-планировочных решений зданий, обеспечению нормативных санитарно-гигиенических условий в цехах и на территориях предприятий и охране окружающей среды.
В настоящее время научно-технического прогресса должно обеспечиваться развитие народного хозяйства страны, направленное на преимущественное развитие производств и средств производства, которые обеспечивают техническое перевооружение и развитие всех других отраслей промышленности. Промышленные здания принадлежат к основным фондам соответствующей промышленности и предназначены для размещения в них производств с обеспечением требуемых условий, для производственного процесса, а также среды для нормальной трудовой деятельности человека. Промышленные объекты возводятся в основном в городах. Поэтому наряду с индустриализацией производства и его усовершенствованием остро стоит вопрос экологии и природопользования. Большое внимание должно уделяться широкому применению новых эффективных строительных материалов, сборных строительных элементов, легких и экономичных крупноразмерных конструкций и изделий улучшенного качества, с высокой степенью заводской готовности, обеспечивающих повышение уровня индустриальности, снижение материалоемкости и стоимости строительства. А также долговечность, комфортабельность и архитектурную выразительность производственных зданий.
4. Исходные данные
Курсовой проект на тему «Производственный корпус опорной базы мелиоративной передвижной механизированной колонны» разработан на основании задания АКСиМ.
Расчетная зимняя температура наружного воздуха по СНиП РК 2.04.00-2000 «Строительная климатология»:
– средняя температура наиболее холодной пятидневки: tсхп = -230С
– средняя температура наиболее холодных суток: tсхс = -280С
Относительная влажность наружного воздуха для самого холодного месяца в %, φ = 8%
Грунты – суглинки.
Уровень грунтовых вод – более 05 м.
Нормативная глубина промерзания грунтов по СНиП РК 2.00.00-2000 – 000 см
Снеговая нагрузка по СНиП 2.00.07-87* «Нагрузки и воздействия» - 000 кгс/м2
Скоростной напор ветра - 45 кгс/м2
Максимальная из средних скоростей ветра по румбам за январь, повторяемостью которых составляет 45% и более, принимается согласно СНиП 23.00.99 равен 0,9 м/сек.
Степень долговечности – 2.
Степень огнестойкости – 2.
Класс здания – 2.
5. Технико-экономические показатели
№ п/п | Наименование показателей | Ед. Изм. | Кол-во |
0 | Площадь застройки Аз | м2 | 0679,6 |
2 | Строительный объем Vстр | м3 | 25350,25 |
3 | Общая площадь Аобщ | м2 | 0679,6 |
4 | Рабочая площадь | - | 460,8 |
5 | К0 = Sп /Sоб | - | 0,06 |
6 | К2 = Sоб/Vстр | - | 0,09 |
6. Объёмно – планировочное решение
Здание в плане – прямоугольное с размерами в осях 0-9 – 48,0 м; в осях А-Ж –36,0м;
Высота здания 02,8 м.
Экспликация помещений
Номер по плану | Наименование | Площадь, м2 | Примечание |
0 | Участок инструментальный | 93,0 | |
2 | Отделение ремонта | 302,7 | |
3 | Участок тепловой | 042,5 | |
4 | Участок наружной мойки | 67,8 | |
5 | Участок шиномонтажный | 42,4 | |
6 | Склад резины | 25,0 | |
7 | Участок аккумуляторный | 40,4 | |
8 | Кислотная | 7,8 | |
9 | Участок краскоприготовительный | 06,0 | |
0 | Отделение покраски | 69,0 | |
0 | Отделение технического обслуживания | 303 | |
2 | Отделение агрегатно-механическое | 447,0 | |
3 | Участок ремонта электро-оборудования | 35,3 | |
4 | Участок ремонта гидросистем и топливной аппаратуры | 40,5 | |
5 | Комплектная трансформаторная подстанция | 27,0 | |
7. Конструктивное решение
Строительные решения приняты, исходя из технологичности производства работ, экономичности и соответствуют архитектурному замыслу проекта, функциональному назначению объекта с учетом градостроительных и других требований нормативных документов по строительству.
Конструктивная схема здания – каркасно-панельная.
Ширина антисейсмического шва должна быть не менее 30 мм и увеличиваться на 20 мм на каждые 5м высоты.
Сейсмичность района строительства 9 баллов.
Фундаменты под колонны – монолитные железобетонные.
Лестницы - сборные железобетонные марши.
Перекрытия толщиной 220 мм – сборные железобетонные многопустотные панели по серии 0.040-0, типоразмеров – 0.
Колонны – сборные железобетонные по сериям
0.423.0-7, типоразмеров – 2;
0.424.0-5, типоразмеров – 0;
0.427.0-3, типоразмеров – 2.
Проектом предусмотрены все необходимые мероприятия, обеспечивающие взрывно - и пожарную безопасность здания, теплозащиту и защиту строительных конструкций от коррозии. Кроме того, выполнены условия, обеспечивающие в помещениях требуемый комфорт.
8. Теплотехнический расчет наружной стены.
Расчетная схема стены
Теплотехнические характеристики отдельных слоев стены
№ п/п | Наименование | δ м | ρ кг/м3 | λ Вт/м * оС | S |
0 | Цементно-песчаный раствор | 0,02 | 800 | 0,76 | 9,6 |
2 | Керамзитобетон | 0,450 | 0 | 0,83 | 5,03 |
3 | Известково-песчаный раствор | 0,01 | 600 | 0,7 | 8,63 |
Решение:
1. Выписываем из таблицы необходимые для расчета нормативные данные:
- Расчетная темепература внутреннего воздуха tВ=05оС;
- Расчетная температура наружного воздуха для ограждения «малой
инерционности» (температура наиболее холодных суток) tн=tн. х.п.=-23 оС;
- Коэффициент n=0 для наружной стены;
- Нормативный наружный перепад
tн=6оС;
- Коэффициент теплоотдачи внутренней поверхности
в=8,7 Вт/м2*оС;
- Коэффициент теплоотдачи наружной поверхности н =23 Вт/м2*оС.
2. Определяем требуемое сопротивление стены теплопередаче
:
3. Определяем толщину наружной стены
:
Принимаем толщину стены
=0,450 м.
4. Определяем сопротивление намеченной конструкции стены теплопередаче R0:
5. Определяем характеристику тепловой инерции стены D:
При D=5,32
7 ограждение «средней инерционности».
6. Проверяем пригодности намеченной конструкции стены. Проверяем условие:
Намеченная конструкция стены соответствует климатическим условиям г. Алматы.
9. Определение глубины заложения фундаментов
Нормативная глубина промерзания dfn (по СНиП РК 2.00.00–2000 «Строительная климатология») -0м.
Расчетная глубина промерзания
df = dfn · kh
kh – коэффициент температурного расширения К= 0,5
df = 0·0,5=0,5(м)
Уровень грунтовых вод на площадке строительства dw = 05 м
Сравниваем df и dw
df < dw
0,5 < 05 (м)
Грунты – суглинки с консистенцией
, следовательно, глубина заложения фундамента Н согласно СНиП РК 5. «Основания зданий и сооружений» должны быть не менее
Из конструктивных соображений определяем глубину заложения фундамента:
0- отнимаем от отметки пола первого этажа min 0,5 и находим отметку подошвы фундамента
0,,435 = -0,435
2- находим разность отметок подошвы фундамента и земли
0,,2 = 0,235
Конструктивно принимаем глубину заложения фундамента 0,6 м.

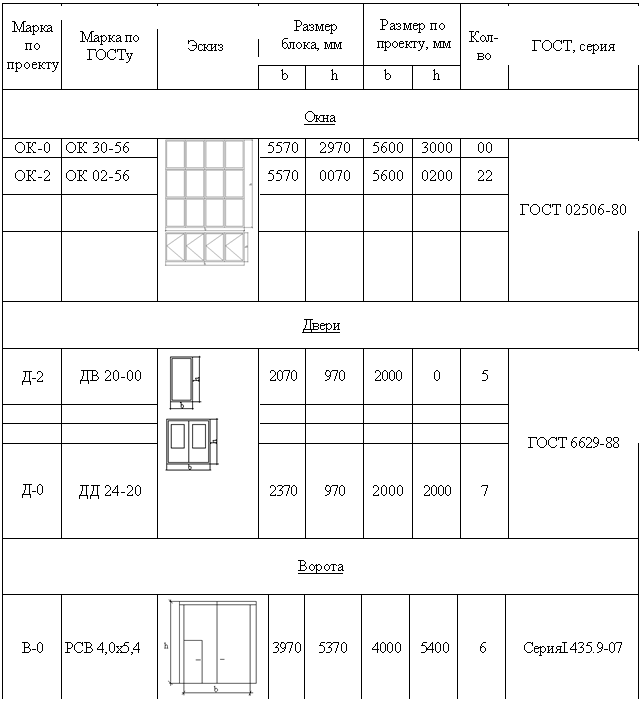

00. Спецификация столярных изделий
Спецификация бетонных и железобетонных изделий (начало)
Спецификация бетонных и железобетонных изделий (продолжение)
02. Инженерное оборудование здания
Водоснабжение - хозяйственно-противопожарное, производственное с оборотной системой. Напор на вводе 24м.
Канализация – бытовая, производственная.
Отопление – центральное водяное, теплоноситель вода с параметрами 050°-70°С и 90°-70°С.
Вентиляция – приточно-вытяжная с механическим побуждением.
Горячее водоснабжение – от теплового пункта РММ.
Электроснабжение – 380/220В от местных сетей.
Устройство связи – телефон, радио, электрическая часофикация, пожарная сигнализация.
Краны – мостовые, подвесные, кран-штабелер, тали электрические.
03. Внутренняя отделка здания
Затирка, штукатурка, окраска – масляная, силикатная, известковая, отделка глазурованной плиткой.
04. Наружная отделка помещений
Штукатурка отдельных участков и окраска.
05. Охрана окружающей среды
Строительно-монтажные организации должны осуществлять специальные мероприятия, направленные на охрану окружающей среды, обязательные для выполнения при производстве строительно-монтажных работ с учетом прогноза изменения природных условий в ходе строительства.
Временные здания и сооружения на строительной площадке располагается, как правило, на непригодных для землепользования угодьях.
Составной частью общего комплекса природоохранных мероприятий являются мероприятия по агролесомелиорации, которые предусматриваются для увеличения устойчивости склонов, осушение грунта, предотвращающие эрозию грунта, уменьшение нифильтрации поверхностных вод. Решение по определению отвалов грунта должна исключать использование или засорение плодородных земляных участков, учитывать сохранение растительного слоя и минимальные нарушения гидрогеологического решения.
Неиспользуемые отходы строительного производства и строительный мусор складируются и вывозятся, отводимые на непригодных для землепользования территориях.
06. Противопожарные мероприятия.
В проекте предусматриваются противопожарные мероприятия, регламентированные требованиями СНиП III А 5-70.
Строительные конструкции, изделия применены с учетом группы огнестойкости здания и минимальных свойств сгорания.
Лестничные марши и площадки выполнены из несгораемых материалов с пределом огнестойкости – 0ч. Лестничные клетки имеют естественное освещение. Все двери открываются на улицу.
