Борозды и извилины головного мозга верхнелатеральная поверхность

Борозды и извилины головного мозга верхнелатеральная поверхность

1. Латеральная борозда, sulcus lateralis (сильвиева борозда).
2. Покрышечная часть, pars opercularis,
 лобная покрышка, operculum frontale.
3. Треугольная часть, pars triangularis.

4. Глазничная часть, pars orbitalis.
5. Нижняя лобная извилина, gyrus frontalis inferior.
6. Нижняя лобная борозда, suicus frontalis inferior.
7. Верхняя лобная борозда, suicus frontalis superior.

8. Средняя лобная извилина, gyrus frontalis medius.
9. Верхняя лобная извилина, gyrus frontalis superior.
10. Нижняя предцентральная борозда, sulcus precentralis inferior.
11. Предцентральная извилина, gyrus precentralis (anterior).
12. Верхняя предцентральная борозда, sulcus precentralis superior.
13. Центральная борозда, sulcus centralis (роландова борозда).
14. Постцентральная извилина, gyrus postcentralis (gyrus centralis posterior).
15. Внутритеменная борозда, sulcus intraparietalis.
16. Верхняя теменная долька, lobulus parietalis superior.
17. Нижняя теменная долька, lobulus parietalis inferior.
18. Надкраевая извилина, gyrus supramarginalis.
19. Угловая извилина, gyrus angularis.
20. Затылочный полюс, polus occipitalis.
21. Нижняя височная борозда, suicus temporalis inferior.
22. Верхняя височная извилина, gyrus temporalis superior.
23. Средняя височная извилина, gyrus temporalis medius.
24. Нижняя височная извилина, gyrus temporalis inferior.
25. Верхняя височная борозда, suicus temporalis superior.

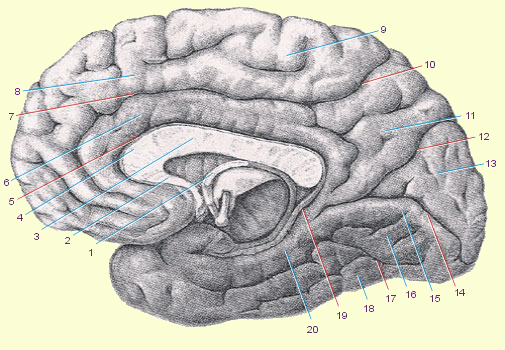

Борозды и извилины медиальной и нижней поверхности правого полушария большого мозга.

1 - свод,

2 - клюв мозолистого тела,

3 - колено мозолистого тела,

4 - ствол мозолистого тела,

5 - борозда мозолистого тела,

6 - поясная извилина,

7 - верхняя лобная извилина,

8 - поясная борозда,

9 - парацентральная долька,

10 - поясная борозда,

11 - предклинье,

12 - теменно-затылочная борозда,

13 - клин,

14 - шпорная борозда,

15 - язычная извилина,

16 - медиальная затылочно-височная извилина,

17 - затылочно-височная борозда,

18 - латеральная затылочно-височная извилина,

19 - борозда гиппокампа,

20 - парагиппокампальная извилина.

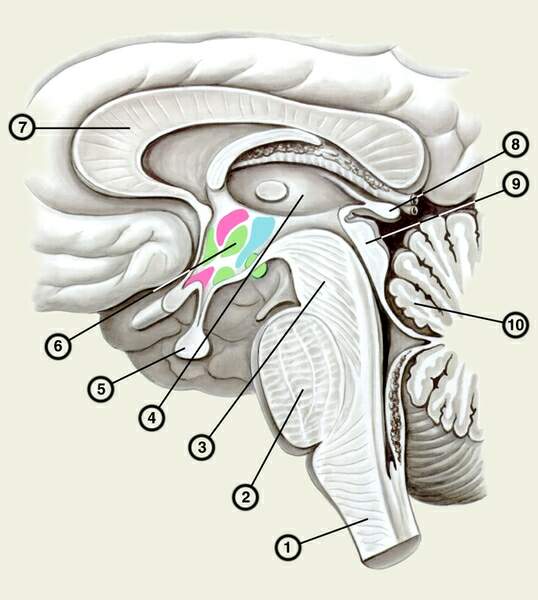

Ствол головного мозга (на сагиттальном разрезе)

1 — продолговатый мозг; 2 — мост; 3 — ножки мозга; 4 — таламус; 5 — гипофиз; 6 — проекция ядер подбугорной области;7 — мозолистое тело; 8 — шишковидное тело; 9 — бугорки четверохолмия; 10 — мозжечок.

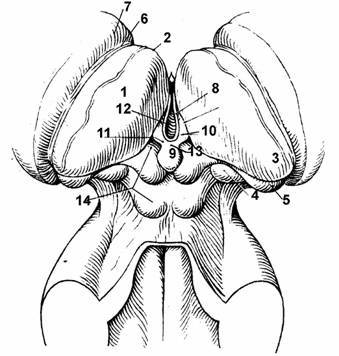

Ствол мозга (вид сзади).

1. зрительный бугор
2. передний бугорок
3. подушка
4. медиальное коленчатое тело
5. латеральное коленчатое тело
6. концевая полоска
7. хвостатые ядра полушарий
8. мозговая полоска
9. шишковидное тело
10. треугольник поводка
11. поводок
12. III желудочек
13. спайка поводков
14. бугорки четверохолмия

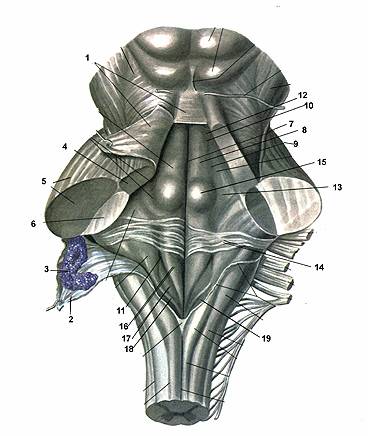

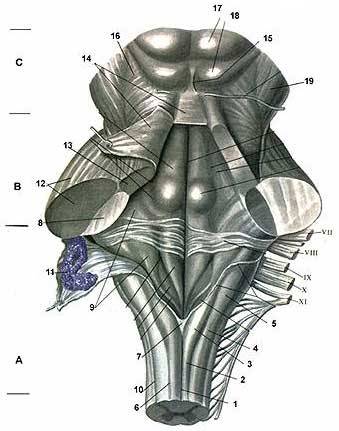

Ствол мозга (вид сзади)

A. ПРОДОЛГОВАТЫЙ МОЗГ:
1. задняя срединная борозда
2. тонкий пучок
3. тонкий бугорок
4. клиновидный пучок
5. клиновидный бугорок
6. промежуточная борозда
7. задвижка
8. нижние ножки мозжечка
9. ромбовидная ямка
10. заднелатеральная борозда
11. сосудистое сплетение

B. МОСТ:
12. средние ножки мозжечка
13. верхние ножки мозжечка
14. верхний мозговой парус
15. уздечка
16. треугольник слуховой петли

C. СРЕДНИЙ МОЗГ:
17. зрительные бугорки
18. слуховые бугорки
19. ножки мозга

Ствол мозга (с латеральной стороны)

15. четверохолмие

16. ножка мозга
17. подушка таламуса
18. эпифиз
19. медиальные коленчатые тела (слуховые)
20. медиальные корешки
21. латеральные коленчатые тела (зрительные)
22. латеральные корешки (ручки)
23. зрительный тракт

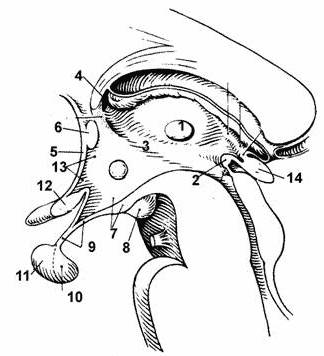

Ствол мозга (сагиттальный разрез)

7. передняя спайка
8. сосцевидные тела
9. воронка
10. нейрогипофиз
11. аденогипофиз
12. перекрест зрительных нервов
13. предзрительное поле
14. шишковидное железа

Сагитальный разрез головного мозга.

1.ствол мозолистого тела
2. валик
3. колено
4. клюв
5. терминальная пластинка
6. передняя спайка мозга
7. свод
8. столбы свода
9. сосковые тела
10. прозрачная перегородка
11. таламус
12. межталамическая спайка
13. гипоталамическая борозда
14. серый бугор
15. воронка
16. гипофиз
17. зрительный нерв
18. Монроево отверстие
19. эпифиз
20. эпифизарная спайка
21. задняя спайка мозга
22. четверохолмие
23. сильвиев водопровод
23. сильвиев водопровод
24. ножка мозга
25. мост
26. продолговатый мозг
27. мозжечок
28. четвертый желудочек
29. верхрий парус
29. верхрий парус
30. сплетение
31. нижний парус

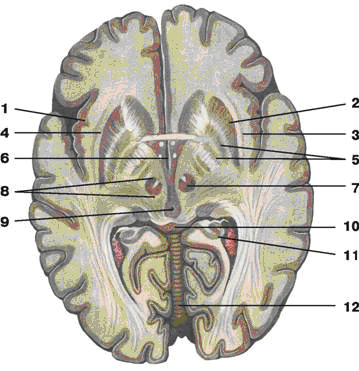

Головной мозг (поперечный разрез):

1 - островок;
2 - скорлупа;
3 - ограда;
4 - наружная капсула;
5 - бледный шар;
6 - III желудочек;
7 - красное ядро;
8 - покрышка;
9 - водопровод среднего мозга;
10 - крыша среднего мозга;
11 - гиппокамп;
12 – мозжечок

Головной мозг (горизонтальный разрез):

1 - внутренняя капсула;
2 - островок;
3 - ограда;
4 - наружная капсула;
5 - зрительный тракт;
6 - красное ядро;
7 - черное вещество;
8 - гиппокамп;
9 - ножка мозга;
10 - мост;
11 - средняя ножка мозжечка;
12 - пирамидный тракт;
13 - ядро оливы;
14 – мозжечок.

Строение продолговатого мозга

1 - оливомозжечковый тракт;

2 - ядро оливы;

3 - ворота ядра оливы;

4 - олива;

5 - пирамидный тракт;

6 - подъязычный нерв;

7 - пирамида;

8 - передняя боковая борозда;

9 - добавочный нерв

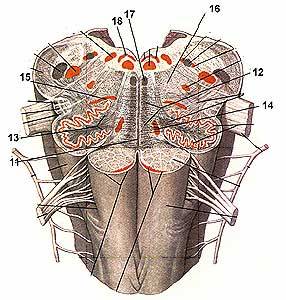

Продолговатый мозг (горизонтальный разрез)

11. шов
12. медиальная петля
13. нижняя олива
14. медиальная олива
15. дорсальная олива
16. ретикулярная формация
17. медиальный продольный пучок
18. дорсальный продольный пучок

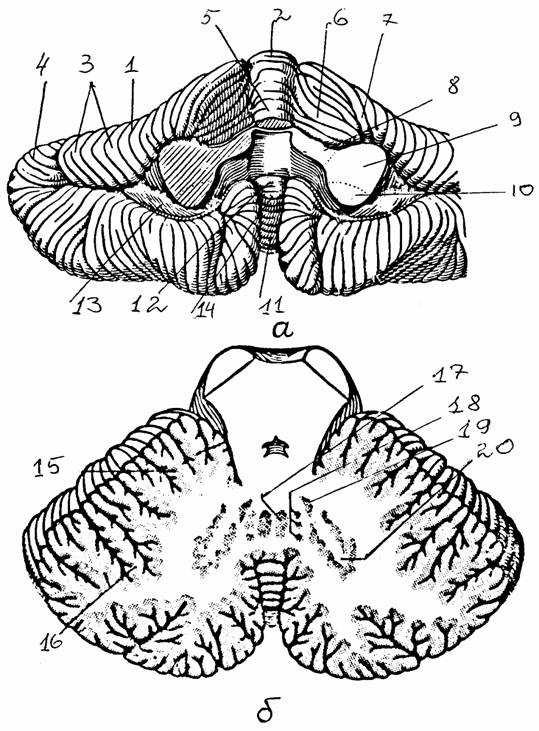

Строение мозжечка:

а - вид снизу,

б - горизонтальный разрез:

1 - полушарие мозжечка, 2 - вершина, 3 - листки мозжечка, 4 - борозда,

5 - язычок, 6 - крыло центральной дольки, 7 - четырехугольная долька

(передняя часть), 8-10 - верхняя, средняя и нижняя мозжечковые ножки,

11 - пирамида, 12 - узелок, 13 - клочок, 14 - язычок червя, 15 - кора мозжечка,

16 - древо жизни мозжечка, 17 - ядро шатра, 18 - шаровидное ядро,

19 - пробковидное ядро, 20 - зубчатое ядро

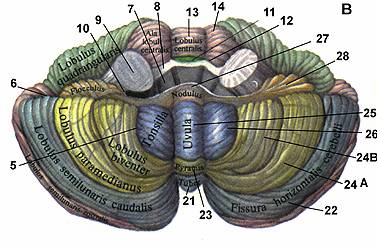

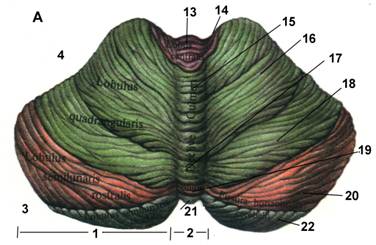

Мозжечок

А - вид сверху;

В - вид снизу.

1. полушария
2. червь
3. горизональная щель ножки мозжечка
4. первичная щель
5. вторичная щель
6. задняя латеральная щель
7. долинка
8. верхние ножки мозжечка
9. средние ножки мозжечка
10. нижние ножки мозжечка

ДОЛЬКИ ЧЕРВЯ И ПОЛУШАРИЙ

Доли мозжечка	Дольки червя	Дольки полушарий
Передняя	11. язычок мозжечка	12. связочная извилина
	13. центральная	14. крылья центральной дольки
	15. вершина горки	16. передняя четырехугольная
Задняя	17. скат	18. задняя четырехугольная
	19. листок	20. верхняя полулунная
	21. бугорок	22. нижняя полулунная
	23. пирамида	24. тонкая, двубрюшная (Д)
		26. миндалина
Клочково-узелковая	25. втулочка	28. клочок, ножка, околоклочок
	27. узелок

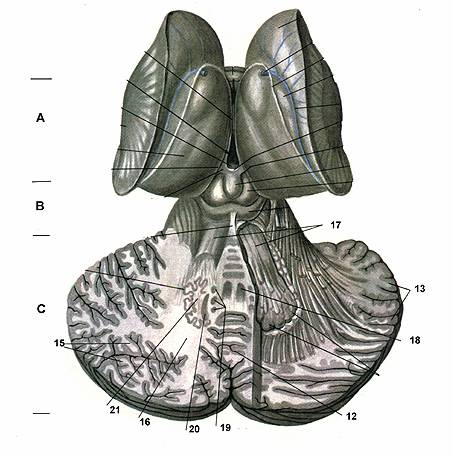

Ядра мозжечка (на фронтальном срезе).

A. Промежуточный мозг
B. Средний мозг
C. Мозжечок


12. червь
13. полушария
14. борозды
15. кора
16. белое вещество
17. верхние ножки
18. ядра шатра
19. шарообразные ядра
20. пробковые ядра
21. зубчатые ядра

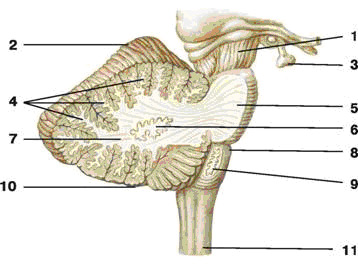

Мозжечок (вид сбоку):

	1 - ножка мозга; 2 - верхняя поверхность полушария мозжечка; 3 - гипофиз; 4 - белые пластинки; 5 - мост; 6 - зубчатое ядро; 7 - белое вещество; 8 - продолговатый мозг; 9 - ядро оливы; 10 - нижняя поверхность полушария мозжечка; 11 - спинной мозг

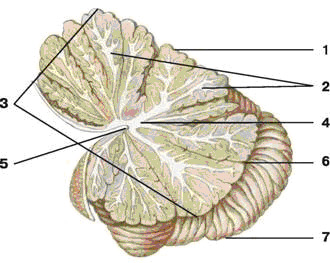

	Рис. 261. Мозжечок (вертикальный разрез): 1 - верхняя поверхность полушария мозжечка; 2 - белые пластинки; 3 - червь; 4 - белое вещество; 5 - шатер; 6 - горизонтальная щель; 7 - нижняя поверхность полушария мозжечка

Таламус и другие части головного мозга на срединном продольном разрезе головного мозга:

1-  Гипоталамус; 2- Полость III желудочка; 3- передняя (белая спайка);

4-  Свод мозга; 5- Мозолистое тело; 6- Межталамическое сращение;

7-  Таламус; 8- Эпиталамус; 9- Средний мозг; 10- Мост; 11- Мозжечок;

12- Продолговатый мозг.

Четвертый желудочек (venticulusquartis) и сосудистая основа четвертою желудочка (tela chorioidea ventriculi quarti).

Вид сверху:

1-язычок мозжечка;

2-всрхний мозговой парус;

3-четвертый желудочек;

4-средняя ножка мозжечка;

5-сосудистое сплетения четвертого желудочка;

6-бугорок клиновидного ядра;

7-бугороктонкого ядра;

8-задняя промежуточная борозда;

9-клиновидный пучок;

10-боковой (латеральный) канатик;

11-тонкий пучок;

12-задняя срединная борозда;

13-задняя латеральная борозда;

14-срединное отверстие (апертура) четвертого желудочка;

15-со-судистая основа четвертого желудочка;

16-всрхняя (передняя) ножка мозжечка;

17-блоковый нерв;

18-нижний холмик (крыши среднего мозга);

19-уздечка верхнего мозгового паруса;

20-верх-ний холмик (крыши среднего мозга).

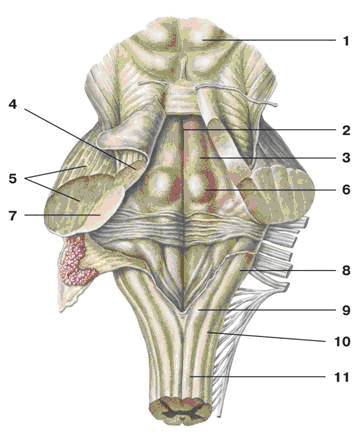

IV желудочек:

1 - крыша среднего мозга;
2 - срединная борозда;
3 - медиальное возвышение;
4 - верхняя ножка мозжечка;
5 - средняя ножка мозжечка;
6 - лицевой бугорок;
7 - нижняя ножка мозжечка;
8 - клиновидный бугорок продолговатого мозга;
9 - тонкий бугорок продолговатого мозга;
10 - клиновидный пучок продолговатого мозга;
11 - тонкий пучок продолговатого мозг

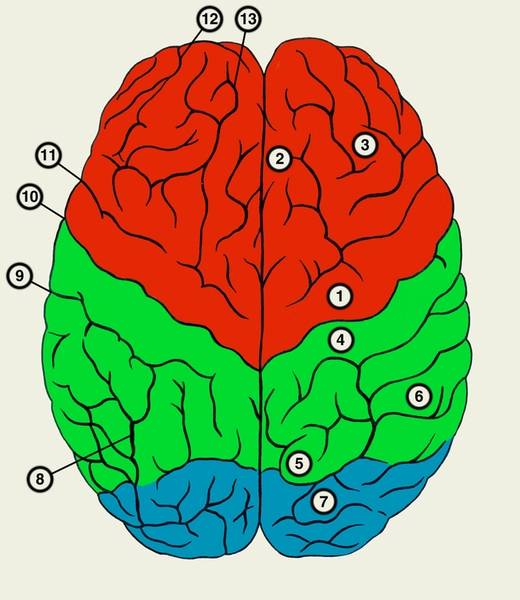

Верхняя поверхность полушарий большого мозга

(красная — лобная доля; зеленая — теменная доля; синяя — затылочная доля):

1 — предцентральная извилина; 2 — верхняя лобная извилина; 3 — средняя лобная извилина; 4 — постцентральная извилина; 5 — верхняя теменная долька; 6 — нижняя теменная долька; 7 — затылочные извилины; 8 — внутритеменная борозда; 9 — постцентральная борозда; 10 — центральная борозда; 11 — предцентральная борозда; 12 — нижняя лобная борозда; 13 — верхняя лобная борозда.

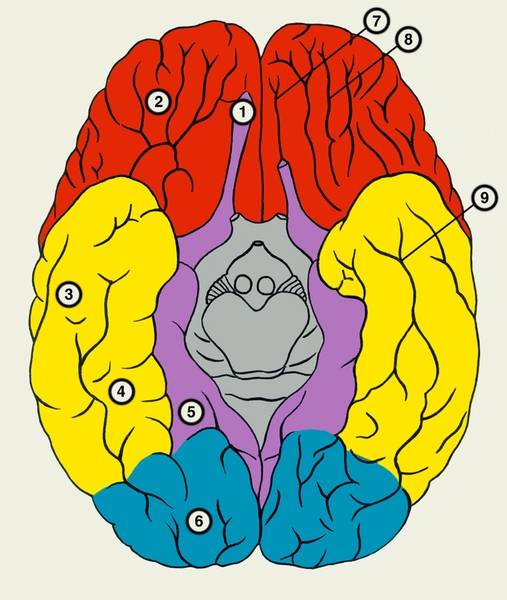

Нижняя поверхность полушарий большого мозга

(красная — лобная доля; синяя — затылочная доля; желтая — височная доля; сиреневый — обонятельный мозг):

1 — обонятельная луковица и обонятельный тракт; 2 — глазничные извилины; 3 — нижняя височная извилина; 4 — боковая затылочно-височная извилина; 5 — парагиппокампальная извилина; 6 — затылочные извилины; 7 — обонятельная борозда; 8 — глазничные борозды; 9 — нижняя височная борозда.

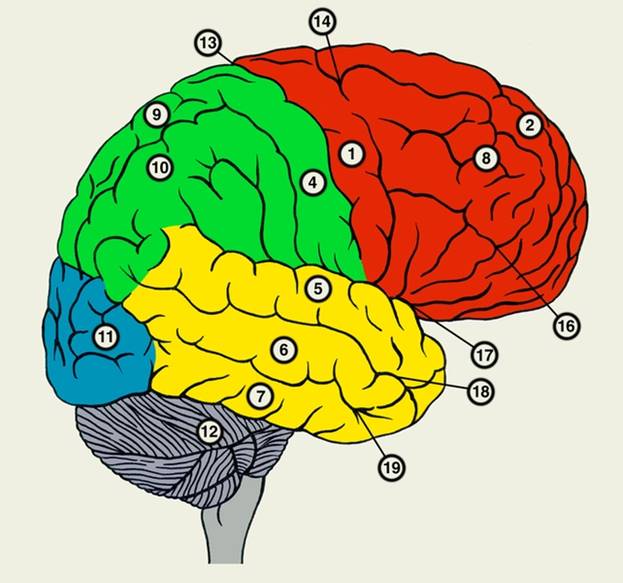

Латеральная поверхность правого полушария большого мозга

Красная — лобная доля; зеленая — теменная доля; синяя — затылочная доля; желтая — височная доля:

1 — предцентральная извилина; 2 — верхняя лобная извилина; 3 — средняя лобная извилина; 4 — постцентральная извилина; 5 — верхняя височная извилина; 6 — средняя височная извилина; 7 — нижняя височная извилина; 8 — покрышка; 9 — верхняя теменная долька; 10 — нижняя теменная долька; 11 — затылочные извилины; 12 — мозжечок; 13 — центральная борозда; 14 — предцентральная борозда; 15 — верхняя лобная борозда; 16 — нижняя лобная борозда; 17 — латеральная борозда; 18 — верхняя височная борозда; 19 — нижняя височная борозда.

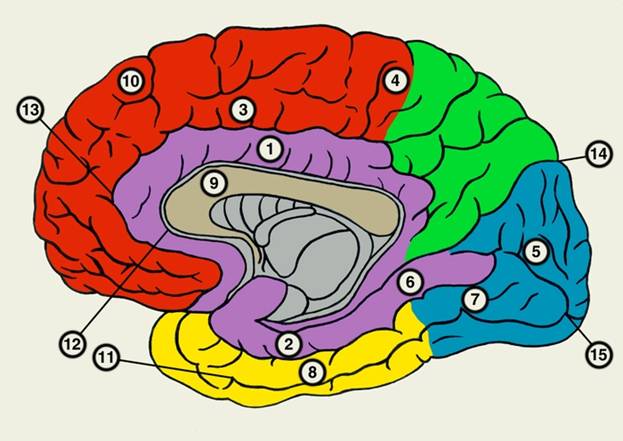

Медиальная поверхность правого полушария большого мозга

(красная — лобная доля; зеленая — теменная доля; синяя — затылочная доля; желтая — височная доля; сиреневый — обонятельный мозг):

1 — поясная извилина; 2 — парагиппокампальная извилина; 3 — медиальная лобная извилина; 4 — парацентральная долька; 5 — клин; 6 — язычная извилина; 7 — медиальная затылочно-височная извилина; 8 — латеральная затылочно-височная извилина; 9 — мозолистое тело; 10 — верхняя лобная извилина; 11 — затылочно-височная борозда; 12 — борозда мозолистого тела; 13 — поясная борозда; 14 — теменно-затылочная борозда; 15 — шпорная борозда.

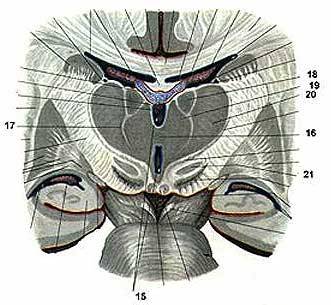

Фронтальный разрез промежуточного мозга

15. III-желудочек
16. межталамическая спайка
17. пластинки белого вещества
18. передние рога
19. срединные ядра
20. вентролатеральные ядра
21. субталамические ядра

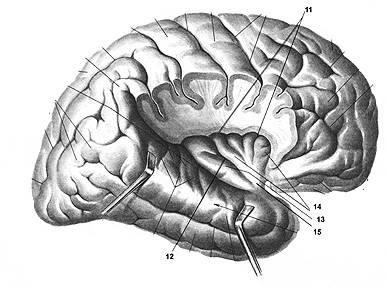

Островковая доля

11. круговая борозда
12. центральная борозда
13. длиннная извилина
14. короткие извилины
15. порог

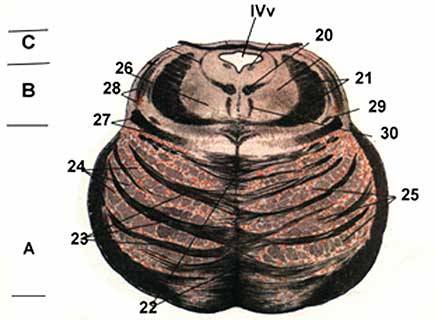

МОСТ (поперечный разрез)

А. базилярная часть
В. покрышка моста
С. трапецевидное тело
IV v - четвертый желудочек
20. медиальный продольный пучок
21. верхние ножки мозжечка
22. шов
23. поперечные волокна
24. ядра моста
25. продольные волокна
26. ретикулярная формация
27. медиальная петля
28. латеральная петля
29. руброспинальный пут
30. тектоспинальный путь

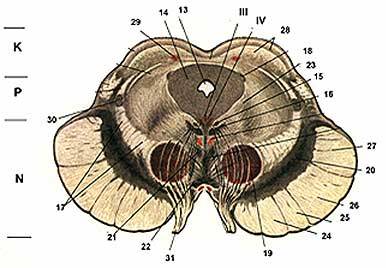

Поперечный разрез среднего мозга

К. крыша
P. покрышка
N. ножка мозга
13. сильвиев водопровод
14. сильвиев водопровод

III. ядро глазодвигательного н.
IV. ядро блокового нерва
15. задний продольный пучок
16. медиальный продольный п.
17. медиальная петля
18. латеральная петля
19. красные ядра
20. черная субстанция
21. тектоспинальный тракт
22. руброспинальный тракт
23. ретикулярная формация
24. лобномостовой путь
25. корковоядерный путь
26. корковоспиналный путь
27. затылочно-теменно-височно-мостовой
28. серое и белое вещество
29. претектальные ядра
30. спинно-таламический тр.
31. глазодвигательный нерв

Топография дна ромбовидной ямки

1. верхний парус
2. нижний парус
3. сосудистое сплетение
4. верхние ножки мозжечка
5. средние ножки мозжечка
6. нижние ножки мозжечка
7. срединная борозда
8. медиальное возвышение
9. пограничная борозда
10. краниальная ямка
11. каудальная ямка
12. голубоватое место
13. вестибулярное поле
14. мозговые полоски
15. лицевой бугорок
16. треугольник подъязычного н.
17. треугольник блуждающего н.
18. самостоятельный канатик
19. самое заднее поле

Ножки мозга:

1 - верхняя ножка мозжечка;
2 - пирамидный тракт;
3 - ножка конечного мозга;
4 - средняя ножка мозжечка;
5 - мост;
6 - нижняя ножка мозжечка;
7 - олива;
8 - пирамида;
9 - передняя срединная щель
