Green Rock EcoStone 20. Установка/Работа/Эксплуатация

Green Rock EcoStone 20

Установка/Работа/Эксплуатация

Green Rock EcoStone 20 разработан для больших загородных домов (< 360 м²). Для домов площадью более 180 м² компания «Грин Рок» рекомендует установить перед системой дополнительный отстойник. Это увеличит срок эксплуатации Green Rock EcoStone 20.

В комплект Green Rock EcoStone 20 входят электрический блок, био-химическая секция, а также пост фильтрационная секция. Данная установка эффективно очищает сточную воду от твёрдых и органических веществ, фосфора и бактерий.

Производительность данной установки 1,5 м³ сточной воды в сутки. Таким образом, данной системой могут пользоваться 7-10 человек.

очистного сооружения:

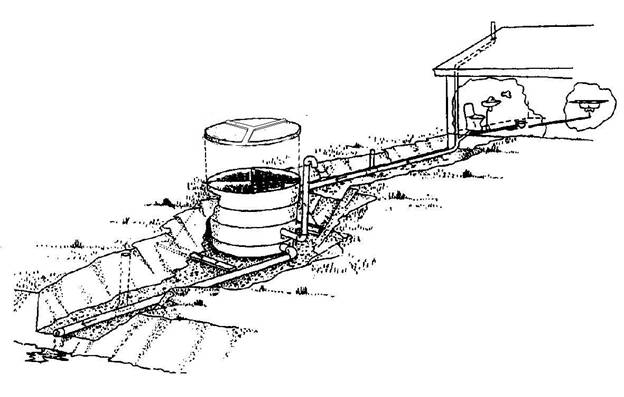

Green Rock EcoStone 20 должна быть установлена на расстоянии не менее 4-6 м от дома.

1 Земляные работы:

Выкопайте котлован для Green Rock EcoStone 20. Глубина котлована зависит от глубины заложения подающей трубы. Выкопайте канаву для сброса сточной воды. На дно котлована положите дренажные трубы, которые отводят лишнюю воду и сводят к минимуму риск возможного давления грунтовой воды на систему. Между почвой и слоем песка необходимо проложить фибро-ткань. Дренажные трубы выводят в канаву или в специально отведённое место. Рекомендуется обернуть трубы в фибро-ткань, чтобы предотвратить попадание в них мелкого песка. Также соедините дренажные трубы с отводящей трубой для сброса очищенной воды на рельеф.

Внимание! Убедитесь, что вода не скапливается в котловане, и что вода не идёт обратно в систему через дренажные трубы.

2 Крепления:

Опустите систему на дно котлована, используя металлические проушины. Убедитесь, что установка стоит ровно.

Заякорите установку при помощи неэластичных тросов, продев их через металлические проушины и анкера. Вы также можете опустить на дно котлована ж/б плиту и заякорить систему.

Заякорите систему так, чтоб она не смещалась.

3 Теплоизоляция установки:

При непостоянном пользовании системой, необходимо утеплить стенки. В качестве утеплителя можно использовать плиты полистирола или экструдированный пенопласт. Также при непостоянном проживании необходимо утеплить отстойник. Вообще утепление рекомендуют производить до монтажа системы в котловане.

4: Соединение труб:

В Green Rock EcoStone 20 используются трубы 110 диаметра.

Присоедините входящую, аэрационную, исходящую, переливную и химическую трубу (которая дозирует коагулянт). Переливная труба соединяется также с отводящей трубой, по которой вода будет уходить в специальное место. Все соединения подписаны.

5 Заполнение системы водой:

Чтобы снизить давление грунта на систему, заполните её водой. Когда трубы присоединены, котлован заполняют щебнем до уровня исходящей трубы, а остальное расстояние заполняется речным песком.

Продолжайте засыпать котлован чистым речным песком до уровня входящей трубы. Затем утеплите подающую трубу и присыпьте землёй. Что касается утепления поверхности, используйте экструдированный пенопласт.

6. Электрический блок:

Электрический блок устанавливается рядом с системой и соединятся при помощи трубы 110 диаметра. В этой трубе прокладывают провода от насоса и химический шланг. Дополнительные инструкции по эксплуатации Электрического блока прилагаются.

Провода:

Электрический провод для циркуляционного насоса (230 Вольт)

Электрический провод для перекачивающего насоса (230 Вольт)

Электрический провод для внешнего сенсора (230 Вольт)

Шланг для химического насоса

Важная информация:

Канализация должна иметь вентиляцию с выводом вытяжной части на крышу здания Следите за тем, чтобы снег не попадал в аэрационную трубу Установите аэрационный колпак на трубу. Или возможно использование отвода 90˚ Убедитесь, что нет «водных карманов» в подающей трубе. Они могут нарушить необходимую циркуляцию воздуха. В зимнее время года следите за тем, чтобы на конце дренажной трубы не образовывался лёд. Если очищенная вода сбрасывается в канаву, сделайте для неё необходимый уклон. Также необходимо утеплить конец отводящей трубы.

Эксплуатация

Вы можете пользоваться системой как только она смонтирована, всё трубы присоединены, система обсыпана песком, а электрический блок соединен с установкой при помощи трубы.

Отстойник и биологическую секцию заполняют водой. Совсем несложно проверить достаточно ли воды: вода начнёт переливаться через переливную трубу. Для нормального функционирования циркуляционного насоса необходимо определенное количество воды (циркуляционный насос работает с запрограммированным реле).

Сенсорное оборудование:

Проверьте правильно ли установлено сенсорное оборудование в биологической секции. Сенсор подвешивается в трубу. Отрегулируйте высоту и зафиксируйте кабель в нужном положении.

Если нет нужного разъёма на конце кабеля, то кабель подключается непосредственно в Электрический блок. Есть пометки 1 и 2. Электрик может подключить этот кабель тогда, когда основное питание подключено.

Химия:

При транспортировке канистра с химией находится внутри системы. Вытащите канистру и поставьте внутрь электрического блока, присоедините подающий шланг к насосу. Затем проведите его от системы к электрическому блоку и соедините с химическим насосом.

Химический насос:

Внимание! До начала пользования системой проверьте настройку расхода химиката. Это оптимизирует расход коагулянта.

В данной установке используются насос марки Grundfos: либо чёрного, либо красного цвета.

Удаление воздуха из химического насоса:

Убедитесь, что в химическом насосе нет воздуха. Откачку воздуха необходимо проводить, когда химический насос работает на полную мощь.

В насосе ProMinent необходимо открыть сбросной клапан до того, как коагулянт поступит в насос.

Присоединение насосов:

Подключите перекачивающий и циркуляционный насосы к розеткам.

Запуск:

Включите электрический блок (включатель под кнопкой блокировки в верхнем углу). Незамедлительно должны включиться перекачивающий и химический насосы.

Когда включаются насосы, на дисплее может появляться надпись «Pump error» (ошибка насоса). Когда впервые выключается перекачивающий насос необходимо нажать кнопку «resert» и запись «Pump error» исчезнет.

Нет необходимости включать циркуляционный насос, так как он уже запрограммирован.

Сначала сточная вода поступает в отстойник, после отстоявшаяся вода перетекает в биологическую секцию. В биологической секции (которая находится в центре системы) вода, циркулируя, обогащается кислородом. Вода проходит через шайбы, на которых нарастает биомасса, эта биомасса уничтожает органические вещества в сточной воде. Сенсор контролирует перекачку воды из биологической секции в химическую. Одновременно через химический насос добавляется коагулянт.

Вода, обработанная химией, поступает в секцию отстаивания, где фосфор выпадает на дно. Очищенная вода проходит через фильтры, расположенные наверху системы и выводится на рельеф.

Приблизительно расход коагулянта составляет 200 грамм/м3. Канистра с химией объёмом 39 кг рассчитана на 200 м3 сточной воды.

Внимание! Проверьте настройку насосов. Это оптимизирует расход коагулянта. При большом содержании фосфора, увеличьте настройку насоса.

Отстойник очищается дважды в год. Очищаются все четыре секции посредством рукавов диаметром 200 мм. Помните, что вентиляция должна хорошо работать. Не рекомендуется вдыхать пары из отстойника.

Необходимо проверить перекачивающий и циркуляционный насосы во время очистки отстойника. Если необходимо прочистите их.

Эксплуатация:

- Необходимо проверять и чистить отстойник 1-2 раза в год (минимум)

- Регулярно чистите и проверяйте насосы (1-2 раза в год)

-Фильтр меняется когда вода перестаёт через него просачиваться. Использованный фильтр можно вывезти с ассенизационной машиной или компостировать.

- У фильтра есть картридж-рама, её надо аккуратно вынуть и вытряхнуть, затем положить на место и заправить новым фильтром.

Во избежании несчастных случаев, используйте розетки только по назначению. В противном случае, это может быть опасно для жизни. Из-за влажности в системе принципы заземления не срабатывают.

В случае неисправности:

Если предохранитель не установлен, установите предохранитель в положении «off position» и включите насосы по порядку:

- циркуляционный насос

- перекачивающий насос

- химический насос

Таким образом вы поймёте какой из насосов не работает. Все розетки и разъёмы подписаны.

Размеры:



A	Высота системы (с крышкой)	2 200 мм
B	Высота системы	2 000 мм
C	Расстояние от основания до середины подающей трубы (Ø 110 мм)	1 280 мм
D	Расстояние от основания до середины отводящей трубы (Ø 110 мм)	1470 мм
E	Расстояние от основания до середины переливной трубы (Ø 110 мм)	1 090 мм
F	Расстояние от основания до середины аэрационной трубы (Ø 110 мм)	1 090 мм
G	Расстояние от основания до середины трубы с электрическими проводами (Ø 110 мм)	1 900 мм
	Крепления (нержавеющая сталь)	6 шт/система
	Распылительные форсунки	3 шт
	Диаметр системы	2 000 мм
	Вес системы	400 кг

Циркуляционный/

Перекачивающий насос: Grundfos KP 150

Мощность: 0,3 кВ

Напряжение: 230 Вольт, 50 Гц, однофазное

Сила тока: 1,6 Ампер

Производительность перекачивающего

насоса (на расстоянии 1м): 5,5 м³/час

Вентилятор: Ostberg CK 100-125 В

Мощность: 0,072 кВ

Напряжение: 230 Вольт, 50 Гц,

Однофазное

Сила тока: 0,33 Ампер

Производительность отводящей трубы: ≈0,12 м³/секунда

Химический насос: Grundfos DMS

Мощность: 20 В

Напряжение: 230 Вольт, 50 Гц

Сила тока: 0,09 Ампер
