Существующая главная схема электрических соединений ТЭЦ МЭИ
На ТЭЦ МЭИ установлено два турбогенератора мощностью 4 и 6 МВт напряжением 6 кВ. Выработка электроэнергии осуществляется на шины ГРУ 6 кВ, от которого, через трансформаторы собственных нужд (ТСН) 6/0,4 кВ, получают питание собственные нужды 0,4 кВ, а также сетевой электронасос 6 кВ. В свою очередь, ГРУ трансформаторами 6/10 кВ связано с шинами РП 10 кВ, к которому подключены потребители комплекса МЭИ. Связь с электроэнергетической системой осуществляется по двум кабельным линиям 10 кВ от РП.
Интересные факты
1 Как известно, изначально ТЭЦ МЭИ была построена полностью из трофейного немецкого оборудования, вывезенного по репарациям после окончания Великой Отечественной Войны (ВОВ). В 70-х годах прошлого века основная часть оборудования была заменена на отечественные образцы, но не все…
2 Трансформаторы собственных нужд 6/0,4 кВ имеют масляную изоляцию и произведены в Германии фирмой AEG еще до начала ВОВ. Вывезенные по репарациям и установленные на ТЭЦ МЭИ они до сих пор исправно работают и проходят все необходимые испытания и проверки!
3 Так же до сих пор работают вывезенные по репарациям из Германии генераторные выключатели 6 кВ, произведенные фирмой Siemens-Schuckert. Но самое интересное то, что данные выключатели производят гашение электрической дуги в воде (!) !
Дело в том, что по окончании еще первой мировой войны, которую немцы проиграли, в отношении Германии было введено ограничение на поставки, в том числе, нефтепродуктов. В сложившейся ситуации немецкие инженеры изобрели выключатель специальной конструкции, догогасительные контакты которого находятся в воде. Как вы сами можете догадываться, данный коммутационный аппарат обладает, мягко говоря, высокой надежностью, ведь за все эти годы эксплуатации в нашей стране (и не известно сколько он работал до войны в Германии) им было отключено значительное количество КЗ. А сколько за эти годы было операций включения/отключения!?. И основной работой по обслуживанию этого выключателя является доливка воды раз в год или после отключения КЗ.
Проект реконструкции ТЭЦ МЭИ

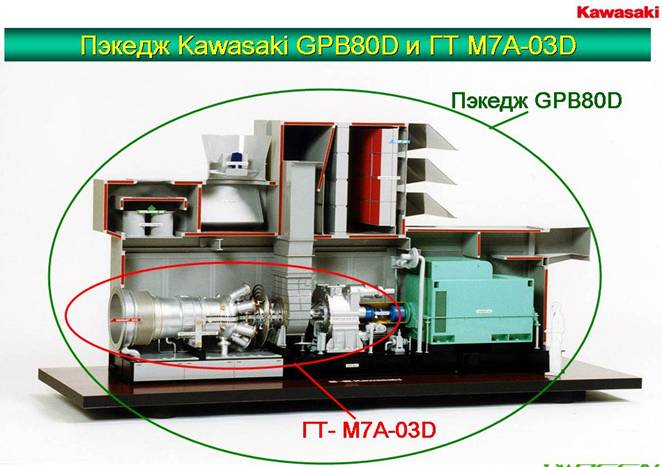

Проектом реконструкции предусматривается строительство на площадке ТЭЦ МЭИ современной парогазовой установки (ПГУ) на базе газотурбинной установки (ГТУ) GPB80D (M7A-03D) производства фирмы Kawasaki. Данная ГТУ обладает самым высоким в мире электрическим КПД 33,1 % и оснащена турбогенератором мощность 7,44 МВт и напряжением 10 кВ. Паротурбинная установка (ПТУ) блока ПГУ оснащается турбогенератором мощность 2,5 МВт отечественного производителя. Генератор ПТУ блока ПГУ будет установлен на месте старой демонтируемой ПТУ с турбогенератором 4 МВт. Старый турбогенератор 6 МВт будет заменен на такой же по мощности, но напряжением 10 кВ.
Таким образом, на ТЭЦ МЭИ исчезнет ГРУ 6 кВ и трансформаторы связи 6/10 кВ. Все три новые турбогенераторы будут подключены к ГРУ 10 кВ, которое будет связано с РП 10 кВ уже только кабельными линиями.
