Устройство для вентилирования колодцев кабельной канализации УВК-2
1. Назначение
1.1. Устройство УВК-2 предназначено для принудительного вентилирования при производстве работ в колодцах кабельной канализации:
- нагнетания чистого атмосферного воздуха в колодец
перед проведением работ;
- отсоса (удаления) газопаровоздушных смесей, образующихся во время проведения монтажных работ (при пайке, работе с кабелями с гидрофобным заполнителем, других операциях) и выброса их в атмосферу.
1.2. Устройство УВК-2 эксплуатируется в условиях умеренного (У) климата по 1-ой категории размещения по ГОСТ при температуре окружающей среды от –25 до +400С.
1.3. Устройство УВК-2 обеспечивает безопасное производство работ в соответствии с Правилами по охране труда при работах на телефонных станциях и телеграфах ПОТ РО, Правилами по охране труда при работах на кабельных линиях связи и проводного вещания ПОТ РО, Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок ПОТ РМ РД 153-34.0-03.150-00.
2. Технические характеристики
Наименование показателя | Величина |
Производительность, м3/час, не менее | 250 |
Габаритные размеры вентиляторного блока в транспортном положении, мм, не более | 330 х 275 х 280 |
Масса устройства без рукава, кг, не более | 7,8 |
Длина гибкого рукава, м, не менее | 6,0 |
Внутренний диаметр рукава, мм | 100 |
Масса рукава с наконечником, кг, не более | 7,1 |
Тип вентилятора | Канальный центробежный |
Тип электродвигателя | Асинхронный, однофазный, конденсаторный |
Частота вращения, об/мин | 2850 |
Потребляемая мощность, Вт, не более | 83 |
Напряжение питания | 220 В, 50 Гц |
3. Комплект поставки
Наименование | Кол-во |
Вентиляторный блок | 1 шт. |
Кожух защитный | 1 шт. |
Рукав c наконечником и воздухозаборником | 1 шт.* |
Паспорт | 1 шт. |
* По согласованию с Заказчиком устройство УВК-2 комплектуется дополнительным рукавом длиной 6,0м и соединительной втулкой.
4. Конструкция и принцип работы устройства УВК-2

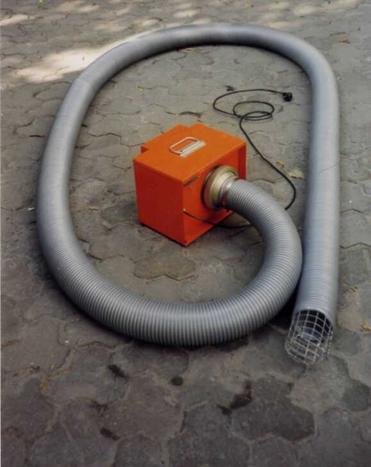

4.1. Устройство УВК-2 состоит из вентиляторного блока и присоединяемого к нему гибкого рукава.
Вентиляторный блок включает корпус, внутри которого расположен канальный центробежный вентилятор со встроенным электродвигателем и автоматический выключатель со встроенным устройством защитного отключения.
Защитный кожух устанавливается на вентиляторный блок.

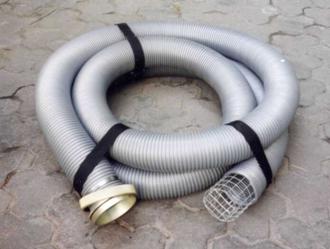

Гибкий рукав длиной 6 м имеет с одной стороны наконечник для присоединения к вентиляторному блоку, а с другой - воздухозаборник.
4.2. При работе вентиляторный блок устанавливается на поверхности земли вне вентилируемого колодца, а свободный конец рукава располагается внутри колодца.
4.3. Вентилятор выполнен по конструктивной схеме согласно ГОСТ 5976-90.
4.4. При нагнетании в колодец чистый воздух из выходного отверстия вентиляторного блока по гибкому рукаву подается в колодец. В колодце возникает избыточное давление, поэтому газопаровоздушная смесь вытесняется из колодца через открытый люк; при этом за счет движения воздушной струи происходит частичное конвективное перемешивание свежего воздуха и газопаровоздушной смеси. Замена на чистый воздух происходит за время от 5 до 15 минут в зависимости от объема колодца.
4.5. При отсосе (удалении) газопаровоздушная смесь из колодца по гибкому рукаву поступает в вентиляторный блок и далее выбрасывается в атмосферу.
5. Указание мер безопасности
|
5.2. Во всех случаях работник, включающий устройство УВК-2, обязан принять меры по прекращению всяких работ по обслуживанию (ремонт, чистка, др.) устройства и оповестить персонал о пуске.
5.3. Обслуживание и ремонт устройства производить только после отключения его от источника питания (электросети) и полной остановки вращающихся частей.
5.4. Устройство УВК-2 соответствует требованиям ПУЭ и должно быть заземлено через заземляющий контур источника питания.
Для обеспечения этого все металлические нетоковедущие части устройства соединены между собой и подключены к заземляющему контакту вилки кабеля. Заземление устройства осуществляется при включении вилки питающего кабеля в розетку источника питания.
5.5. Источник питания устанавливается в месте, позволяющем наблюдать за работой вентилятора, включать и выключать вентилятор.
5.6. Устройство УВК-2 снабжено автоматическим выключателем с устройством защитного отключения (УЗО) и тумблером выключения питания
5.7. Внимание! При срабатывании автоматического выключателя, а также при наличии посторонних стуков и шумов, повышенной вибрации вентилятор немедленно остановить, отключить от источника питания, выяснить причину неисправности и устранить ее.
5.8. Во время работы свободное отверстие вентиляторного блока должно быть закрыто защитным кожухом для предотвращения доступа к вращающимся частям, попадания атмосферных осадков и посторонних предметов внутрь блока.
6. Подготовка к работе и порядок работы
6.1. Устройство УВК-2 для вентилирования колодцев кабельной канализации УВК-2 должно питаться от автономного источника переменного электрического тока частотой 50 Гц напряжением 220 В с выходной мощностью не менее 400 Вт, например, от переносного бензинового электрогенератора, или от электросети.
6.2. Перед подключением устройства УВК-2 необходимо произвести внешний осмотр. Замеченные повреждения, вмятины, полученные в результате неправильной транспортировки и хранения, устранить.
Убедиться в: - отсутствии внутри вентилятора посторонних предметов; - легком и плавном (без касаний и заеданий) вращении рабочего колеса; - соответствии напряжения источника питания (электросети) и двигателя.
6.3. Подготовка к работе и порядок работы при нагнетании воздуха в колодец.
6.3.1. Устройство установить на открытой площадке вблизи колодца с наветренной стороны так, чтобы в приемное отверстие вентилятора не попадали:
-
|
- посторонние предметы, которые могут быть захвачены входящим воздушным потоком.
Бензоэлектрогенератор установить так, чтобы его выхлопные газы также не попадали в приемное отверстие вентилятора.
6.3.2. Присоединить наконечник рукава к выходному фланцу вентиляторного блока, вставив ниппель во фланец и завернув гайку до упора с небольшим усилием.
Навесить кожух на приемный фланец с противоположной стороны блока. Для этого: расположив кожух наклонно, ввести его верхний край с двумя отверстиями под крышку блока над фланцем, надеть этими отверстиями на два направляющих штифта (изнутри, на отбортовке верхней крышки блока), затем свободно опустить нижнюю часть кожуха, при этом магнитная присоска в нижней части кожуха должна «примагнититься» к стенке блока.
6.3.3. Рукав вытянуть и опустить в колодец так, чтобы конец рукава на 0,25 м не доходил до дна колодца.
6.3.4. Электрический питающий кабель устройства подключить к источнику питания (генератору).
6.3.5. Подать напряжение на блок, включив источник питания.
Включить тумблер устройства.
6.3.6. Вентилирование колодца нагнетанием рекомендуется производить до трехкратного обмена воздуха в колодце. Минимальная продолжительность вентилирования определяется по графику
или по формуле:
Т=0,7*V (при длине рукава 6м);
Т=0,8*V (при длине рукава 12м)
где: Т – время в минутах (результат округляется в большую сторону),
V – объем колодца в м3,
Время вентилирования, мин | |||||||||
|
| ||||||||
13 |
| ||||||||
12 | |||||||||
11 | |||||||||
10 |
| ||||||||
9 |
|
| |||||||
8 |
|
| |||||||
7 | |||||||||
6 | |||||||||
5 | |||||||||
4 | |||||||||
3 | |||||||||
4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
Объем колодца, куб. м. | |||||||||
14
Например, при объеме колодца 11 куб. м и рукаве длиной 6,0 м минимальная продолжительность вентилирования составляет 8 минут, а при длине рукава 12 м – 9 минут.
6.3.7. Отключение производить в обратном порядке, начиная с выключения тумблера устройства и отключения от источника электропитания.
6.4. Подготовка к работе и порядок работы при отсосе воздуха из колодца.
6.4.1. Устройство установить на открытой площадке (поверхности земли) вблизи колодца с подветренной стороны так, чтобы газы, выходящие из выходного патрубка вентилятора не попадали в люк колодца.
Бензоэлектрогенератор установить так, чтобы его выхлопные газы также не попадали в люк колодца.
6.4.2. Наконечник рукава и кожух установить на вентиляторный блок как указано в п. 6.3.2.
6.4.3. Рукав вытянуть и опустить в колодец.
Конец рукава рекомендуется закрепить на высоте 0,3-0,5 м над местом проведения работ.
6.4.4.Электрический питающий кабель устройства подключить к источнику питания (генератору).
6.4.5. Подать напряжение на блок, включив источник питания.
Включить тумблер устройства.
6.4.6. Отсос воздуха в процессе монтажных работ может производиться как постоянно, так и периодически, по мере накопления вредных примесей в воздухе в месте производства работ.
6.4.7. Отключение производить в обратном порядке, начиная с выключения тумблера устройства и отключения от источника электропитания.
7. Техническое обслуживание
7.1. Один раз в месяц:
а) убедиться в легком и плавном (без касаний и заеданий) вращении рабочего колеса;
б) проверить работу устройства защитного отключения УЗО. Для этого:
- снять съемную панель стенки блока, отвернув два болта;
- подключить блок к источнику питания;
- нажать на автоматическом выключателе кнопку с надписью «Т», после чего должно произойти отключение выключателя, что свидетельствует о его исправности;
- нажать кнопку «Возврат» (если такая есть на выключателе) и включить тумблер автоматического выключателя,
- отключить блок от источника питания, установить съемную панель.
При неисправном автоматическом выключателе эксплуатация устройства запрещается.
7.2. Один раз в год, но не реже, чем через 500 часов работы:
а) проверить состояние изоляции электрической цепи;
б) проверить заземление металлических нетоковедущих частей;
в) проверить состояние рукава.
7.3. Хранить устройство УВК-2 следует в закрытых помещениях или под навесом, где колебания температуры и влажности воздуха мало отличаются от атмосферных.
7.4. Хранить рукав следует в свободном, расправленном состоянии или скрученным в бухту диаметром не менее 0,7 м. Не допускается длительное передавливание или заломы рукава во избежание образования остаточных деформаций и уменьшения его проходного сечения.
|
| ||
|
