Инструкция по использованию СХД

Сетевое хранилище данных (далее СХД) предназначено для использования в управлениях (отделах) Судебного департамента в субъектах РФ в качестве сервера публикации информации по делам и текстам судебных решений судов субъектов РФ. Для предоставления судам возможности публикации информации из баз данных ПИ СДП и ПИ БСР на интернет сайтах судов необходимо на СХД установить модуль сопряжения версии 3.0 (web часть), а на серверах БД судов – модуль выгрузки информации из БД СДП. Модуль сопряжения версии 3.0 входит в состав дистрибутивного комплекта № 22.

УСД

1)  Подключить СХД к порту eth1 МЭ «Кольчуга», имеющему IP-адрес 192.168.1.1. В настройках сетевого адаптера СХД задать следующие параметры:

­  IP-адрес 192.168.1.10

­  Маска подсети 255.255.255.0

­  Основной шлюз 192.168.1.1

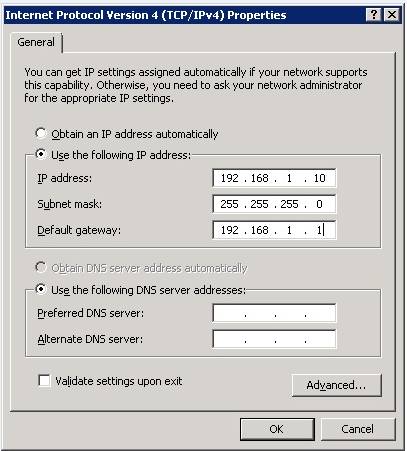

Рис. 1. — Окно настройки сетевого адаптера

Проверить соединение командой «ping» (Пуск à Выполнить à cmd à ping 192.168.1.1)

2)  Установить СУБД FireBird Database Server версии 1.5.5 и выше (32 бита).

Рис. 2. — Окно мастера установки FireBird Database Server

После установки СУБД рекомендуется перезагрузить компьютер

3)  Установить модуль загрузки и отображения «Справочная «Судебное делопроизводство ГАС Правосудие».

Запустите исполняемый файл install_sdp_web_3.0.exe и в раскрывшемся окне нажмите кнопку «Далее».

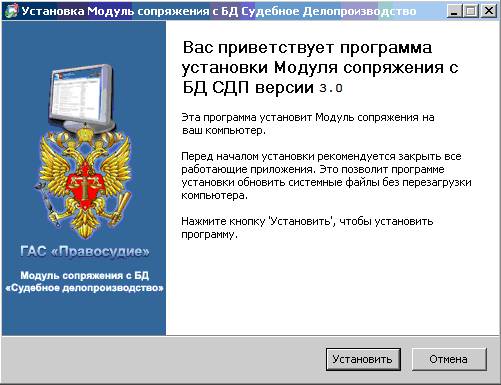

Рис. 3. — Окно мастера установки модуля

Далее следует процесс установки модуля. Для завершения работы инсталляционной программы необходимо нажать кнопку «Готово». Работа с модулем загрузки и отображения информации описана в п. 1.8 описания применения ПИ «Интернет портал» ч. 4 (Инструкция по установке и настройке модуля выгрузки информации из СДП) ИРЦВ.80395

При включенном брандмауэре Windows необходимо разрешить входящий и исходящий трафик по порту 8078. Для этого необходимо создать правила для входящих и исходящих подключений (Пуск à Панель управления à Система и безопасность à Брандмауэр Windows à Правила для входящих\исходящих подключений à Создать правило).

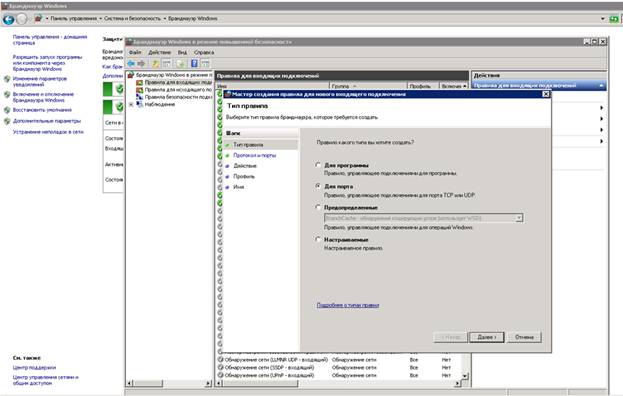

Рис. 4. — Окно мастера создания правила для входящих подключений

Выбрать тип создаваемого правила «Для порта» и указать номер порта 8078.

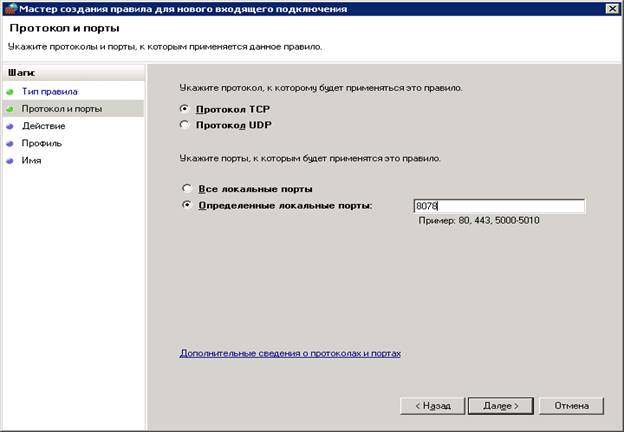

Рис. 5. — Указание номера порта

Далее следует разрешить подключение к указанному порту и применить данное правило для всех профилей.

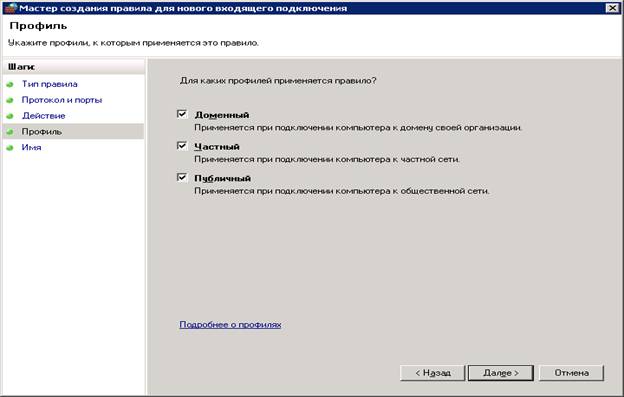

Рис. 6. — Профили применения создаваемого правила

На следующем шаге мастера необходимо указать имя создаваемого правила (например, SDP_WEB) и нажать кнопку «Готово». Правила применяются сразу после их создания и не требуют перезагрузки системы.

Суды региона

1)  Установить на сервере БД СДП модуль выгрузки информации из БД СДП.

Установка модуля выгрузки информации из базы данных ПИ «Судебное делопроизводство и статистика» производится согласно п. 1.4 описания применения ПИ «Интернет портал» ч.4.

Порядок работы с модулем описан в п. 1.7 описания применения ПИ «Интернет портал» ч. 4.

После установки и настройки модуля выгрузки необходимо отправить заявку на горячую линию для модернизации раздела «Судебное делопроизводство» на сайте суда.

2)  Настроить раздел «Судебное делопроизводство» интернет сайта суда в соответствии с п. 1.11 описания применения ПИ «Интернет портал» ч. 3 (Инструкция по управлению информационным содержанием сайта объекта автоматизации) ИРЦВ.80395, прописав в качестве IP-адреса IP-адрес «Кольчуги» управления (рис. 4), где «X» - код региона.

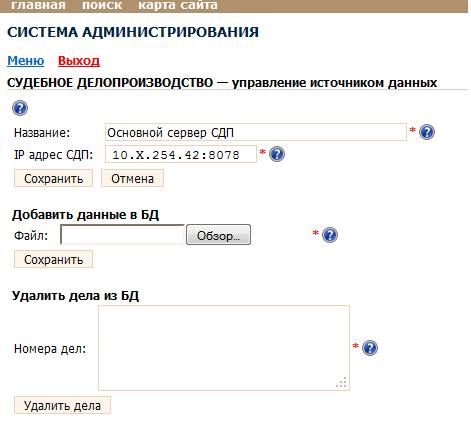

Рис. 4. Настройка IP-адреса на сайте суда

IP-адрес СДП может указываться без указания номера порта (зависит от настроек МЭ «Кольчуга»).

Загрузка информации по делам и текстам судебных решений.

Загрузка информации по делам и текстам судебных решений осуществляется в режиме администрирования сайта суда в разделе «Судебное делопроизводство и судебные акты» согласно п. 1.11 описания применения ПИ «Интернет портал» ч. 3, а также п. 1.8 описания применения ПИ «Интернет портал» ч. 4 – «Работа с модулем загрузки и отображения информации».
