Новые технологии противопожарной защиты -
Устройства пожаротушения на основе огнетушащего вещества «BONPET»
Наши знания (как рядовых граждан, так и специалистов по пожарной безопасности промышленных предприятий) о современных устройствах пожаротушения в большинстве случаев ограничены общеизвестной информацией о существовании систем основанных на использовании воды, огнетушащих порошков, аэрозолей и газов (в том числе порошковых и углекислотных огнетушителей, а так же систем на основе хладона). Вместе с тем на рубеже 20 – 21 вв. в сфере развития противопожарных технологий были достигнуты значительные результаты. Так более чем в 40 странах мира получили широкое распространение, устройства пожаротушения на основе огнетушащего состава BONPET, обладающих рядом преимуществ, подтвержденных в ходе испытаний и практического применения.
В 1953 году японским ученым-профессором в области химии Джиро Ниизума, была синтезирована органическая жидкость, с уникальными свойствами, способная ликвидировать пожар в любой стадии возгорания. Огнетушащее вещество получило название - BONPET. На данное изобретение ученого подтолкнуло сильнейшее землетрясение в Токио, сопровождавшееся большим количеством пожаров, унесших десятки тысяч человеческих жизней.
Учитывая высокую сейсмическую опасность региона, а так же тот факт, что стандартные методы борьбы с огнем не приносили желаемого результата, от японского правительства в ведущие научно–исследовательские лаборатории поступил заказ на разработку нового средства по защите жилых и промышленных помещений от пожаров. И уже в 1954 году был запатентован первый опытный образец высокоэффективного огнетушителя, которым может безопасно пользоваться любой неподготовленный человек и способного локализовать пожар в начальной стадии.
В 1970 году, в Японии были приняты новые правила и стандарты по противопожарной безопасности, и по сей день являющиеся самыми высокими во всем мире. В 1972 году, после проведения успешных испытаний и сертификации, устройство пожаротушения BONPET становится обязательным средством противопожарной защиты помещений в Японии. В ходе эксплуатации устройств разработчиком были сделаны усовершенствования не только в самом проекте, но и в материале, и в химическом составе ампулы. Современный вариант устройства демонстрирует высокую степень пожаротушения, по сравнению с предыдущими модификациями и традиционными системами тушения.
Активное внедрение устройств пожаротушения изготовленных с использованием данного огнетушащего состава в Российской Федерации началось с 2006 года после успешного проведения сертификационных испытаний Академии ГПС МЧС России и ФГУ ВНИИПО, и выработки Управлением ГПН МЧС России рекомендаций по применению.
Свойства огнетушащего вещества «BONPET»
Уникальная химическая формула огнетушащего вещества BONPET позволяет объединить в одном компактном устройстве одновременно несколько факторов воздействия на очаг пожара, по отдельности используемых в традиционных огнетушителях и установках пожаротушения. Что обеспечивает большую эффективность тушения, но при этом полностью исключается или минимизируются вторичный ущерб, неизбежно наносимый материальным ценностям и оборудованию, в результате применения (или ложного срабатывания) устройств других типов, а так же не приводит к причинению вреда здоровью или гибели людей.
BONPET - огнетушащее вещество с комбинированным способом воздействия на очаг пожара, которое заключается в лавинообразном охлаждающем эффекте, исключающем тлеющие очаги, интенсивном вытеснении кислорода из зоны горения, оставляя количество необходимое для жизнедеятельности человека и образовании на поверхности потушенного очага специальной пленки, препятствующей повторному возгоранию в течение 24 часов. Огнетушащий состав не является опасным для человека и окружающей среды - во время пожара, в результате химических реакций из жидкости высвобождается газы (аммиак – в безопасной концентрации, углекислый газ), образуется пищевая соль, сульфаты и вода. Образовавшаяся защитная пленка также не требует специальных мер по ее удалению и через сутки испаряется.
Краткая характеристика устройств пожаротушения
В настоящее время в России устройства пожаротушения с использованием огнетушащего вещества BONPET представлены следующими изделиями:
- самосрабатывающие устройства пожаротушения (ампулы);
- огнетушащие спреи;
- воздушно-эмульсионные огнетушители;
- модули пожаротушения;
- модульные установки пожаротушения тонкораспыленным составом.
Устройства и установки могут использоваться как самостоятельные системы, так и интегрироваться с уже установленными на объектах АУПТ. Кроме того, для крупных объектов промышленности, государственных и муниципальных учреждений, коммерческих объектов использующих водные системы пожаротушения изготавливаются установки для регулируемого подмеса огнетушащего состава.
Автономное (самосрабатывающее) устройство пожаротушения Bonpet
Устройство предназначено для тушения пожаров классов А, B, C, Е (до 36 000 В), в качестве автономного средства, вместо переносных огнетушителей или дополнительно к ним в замкнутых помещениях.
Устройство представляет собой герметичную стеклянную ампулу, выполненную из травмобезопасного стекла и заполненную жидкостью BONPET. Ампула устанавливается горизонтально с помощью кронштейна над местом возможного загорания или внутри защищаемого объема (например, шкаф электрооборудования). При пожаре по мере возрастания температуры, в ампуле начинается химическая реакция и в результате, внутри ампулы возрастает давление. Когда температура жидкости достигает 900С, ампула разрушается и распыляет содержимое над очагом пожара.
При тушении пожаров класса А (твердых горючих веществ) одно устройство пожаротушения ВОNРЕТ защищает до 8м3 объема (в закрытом помещении), до 5м2 площади при размещении на стене и до 10м2 при размещении на потолочном пространстве высотой до 3м. При тушении пожаров класса В (горючих жидкостей) на площади 2-х м2 в зависимости от свойств горючей жидкости.
В сравнении с аналогичными самосрабатывающими порошковыми огнетушителями, кроме обусловленных специфическими свойствами огнетушащего вещества, устройства пожаротушения BONPET обладают следующими преимуществами:
- возможность использования в качестве ручного (метание) средства тушения:
- использование в качестве смачивателя для воды (6% раствор с водой – одна ампула на 10л воды, увеличивает эффективность тушения в 20 раз)
- гарантийный срок эксплуатации 10 лет (проверки внешним осмотром 1 раз в год)
- не выводит из строя узлы, агрегаты и электрооборудование (диэлектрик, не образует корки и абразивных частиц)
- травмобезопасное (т. н. «богемское») стекло и эстетичность (обширная цветовая гамма)
Ампулы Bonpet могут использоваться в системе АУПТ объектов. Для принудительного запуска устройств пожаротушения используется активатор, представляющий собой кронштейн с галогеновыми лампами и отражательными элементами. Запуск устройства пожаротушения, установленного в кронштейн - активатор, производится путем его нагрева до рабочей температуры 90°С. Электропитание 220В подается на кронштейн-активатор при получении сигнала от пожарных извещателей или кнопки ручного пуска. Кронштейны возможно использовать как отдельные элементы, так и в составе с блоком активации (БАУП).
Автономные модули пожаротушения (МПБ)
Предназначены для защиты помещений производственного и хозяйственного назначения, применения на транспорте и в бытовых условиях в качестве средства тушения пожаров классов А (твердых горючих веществ), В (жидких горючих веществ), С (газов) и Е (тушение электрооборудования, находящегося под напряжением до 1000В). МПБ состоит из емкости для огнетушащего вещества и рабочего газа (азот) с запорно-пусковым устройством, и оросителятонкого распыла (спринклера). Размещается стационарно в защищаемом объекте. Запуск МПБ может осуществляться двумя способами:
- автономно, при разрушении теплового замка оросителя при заданной температуре;
- автоматически, при разрушении теплового замка принудительно, при поступлении сигнала от пожарной сигнализации.
Так же, возможно получение сигнала о срабатывании МПБ путем выдачи на пульт управления сигнала сигнализатором давления.
Обслуживание МПБ осуществляется один раз в год, путем визуального осмотра давления газа-вытеснителя по встроенному индикатору.
Воздушно – эмульсионные огнетушители
Огнетушитель ОВЭ–2(3)–АВЕ–01(Н), предназначен для тушения очагов возгорания в помещениях и на открытой местности: твердых горючих веществ (1А); горючих жидкостей (113В); электрооборудования до 1000 В (Е).
К основным преимуществам, отличающим данный огнетушитель от традиционных устройств пожаротушения, отнесены:
- единственный 2-х литровый огнетушитель способный потушить 113 л горючей жидкости.
- комбинированный способ воздействия на очаг пожара (вытеснение кислорода, интенсивное охлаждение, образование пленки, препятствующей повторному возгоранию в течение 24 часов);
- отсутствие вторичного ущерба материальным ценностям, механизмам и электрооборудованию, вещества и газы, выделяемые при применении огнетушителя безопасны для человека и окружающей среды.
Кроме того воздушно-эмульсионные огнетушители выпускаются в виде спреев разработанных для применения в быту, и представляющих собой высокоэффективное, компактное (масса 750 г) и простое в использовании средство идеально подходящее для квартир, дач и автомобилей.
Модульные установки пожаротушения тонкораспыленным составом
В настоящее время в числе наиболее перспективных направлений по противопожарной защите объектов различного назначения является применение модульных установок пожаротушения (МУП) на основе принципа тонкого распыла.
Особенно актуально применение МУП на объектах, где требуется высокая эффективность тушения, имеются ограничения по водоснабжению и актуальна минимизация вторичного ущерба от пролива воды, воздействия порошка или газа. Например, в архивах, музеях, серверных, на объектах с большим скоплением людей и невозможностью обеспечения их быстрой эвакуации из помещений.
Модуль пожаротушения тонкораспыленным составом BONPET (МУП) – предназначен для хранения и выпуска огнетушащего вещества в виде тонкораспыленной струи, состоящей из емкости для огнетушащего вещества, баллона рабочего газа (азот) с запорно-пусковым устройством, устройства формирования газожидкостной смеси, устройств распределения газожидкостной смеси и оросителей тонкого распыла.
Модульная установка пожаротушения тонкораспыленным составом BONPET содержит один или несколько модулей пожаротушения тонкораспыленным составом, которые размещаются в защищаемом помещении или в не его.
Главное достоинство МУП – это объемно-поверхностный способ тушения пожаров, который позволяет в течение нескольких секунд ликвидировать пламенное горение практически всех веществ (А, В, С, Е), за исключением веществ, бурно реагирующих с водой с выделением горючих газов и тепловой энергии, при минимальной затрате огнетушащего вещества и его максимальной эффективности.
Благодаря эффективности огнетушащего вещества bonpet одна модульная установка, объемом 100 литров, способна защищать до 480кв. м. площади объекта защиты. Модульные установки используются совместно с автоматической пожарной сигнализацией, а также могут запускаться персоналом принудительно в случае отключения электроснабжения объекта.
Применение огнетушащего вещества BONPET в водных системах пожаротушения
Для защиты крупных объектов, находящихся в помещении или на открытом пространстве (промышленные и коммерческие объекты, муниципальные и государственные учреждения), используется система с контролируемым и регулируемым расходом ОТВ. Система может быть выполнена по принципу локальной системы или интеграцией в существующую инфраструктуру объекта:
- Локальная система подразумевает установку емкостей для воды, с устройствами инжекции ОТВ.
- Интегрированная система подразумевает установку устройства инжекции ОТВ в выход городского или пожарного водопровода (в том числе в).

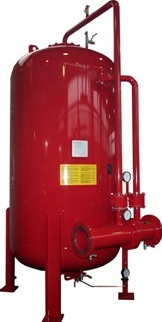

Устройства инжекции огнетушащей вещества в системы водного пожаротушения (баки дозаторы)
Эффективность работы системы водяного пожаротушения во многом зависит от возможности смешивания воды с огнетушащим составом. Эту функцию выполняет бак дозатор в комплектации с пеносмесителем. Кроме того, бак дозатор обеспечивает длительное хранение и автоматическую дозировку подачи огнетушащего вещества. Существует две модификации баков дозатора: вертикальный бак дозатор; горизонтальный бак дозатор.
В системах пожаротушения бак дозатор применяется в самых разнообразных сферах (от частного использования до крупного промышленного), а потому выпускается широкой модельной линией – объемом от 01.01.010 литров. Малые модификации, имеющие объем 25 – 100 литров, как правило, имеют вертикальный вариант исполнения. Они оптимальны для использования в секционных системах пожаротушения (например, в длинных коридорах, тоннелях или же в помещениях с низкими потолками) и пожарных шкафах.
В работе бак дозатор использует принцип вытеснения под давлением. Когда срабатывает система пожаротушения, подаваемая вода разделяется на две части в трубке Вентури. Большая отправляется в пеносмеситель. Меньшая же - по боковой трубе попадает в бак дозатор и, создавая давление на эластичную мембрану, вытесняет огнетушащий состав в пеносмеситель. Таким образом, обеспечивается точная дозировка концентрации смеси, поскольку огнетушащий состав подается под давлением, равным давлению воды.
В зависимости от размеров установленной в бак дозатор диафрагмы, обеспечивается получение 3-процентного или 6-процентного раствора. Однако данный коэффициент может быть изменен и составлять от 1 до 20%.
Новые системы пожаротушения позволяют более эффективно ликвидировать возгорания, как с участием человека, так и без него. При этом, не причиняя вреда здоровью человеку.
