Инструкция для записи модулей и обновлений ПО прибора
Принятые сокращения:
А8 - Аскан8
А8М - Аскан8М
А10 – Аскан10
Шаг №1:
Скачиваем и записываем модули в ПК с сайта Абита (по возможности в отдельные папки для Аскана8/8М и Аскана10)
http://www. abit. *****/a8_mod. htm
Внимание! В А8/8М модули содержатся каждый отдельно, а в А10 они собраны в пакеты “ВАЗ’’ “ГАЗ” и тд.
Для А10 модули обновляются или добавляются цельными пакетами, а для А8/8М отдельно друг от друга.
Поэтому исходный материал для прошивок разный и должен находиться в ПК в разных папках для удобства.
Шаг №2:
Устанавливаем в ПК программу ALOAD for Windows v1.19 (ALOADW) из http://www. abit. *****/a10_mod. htm

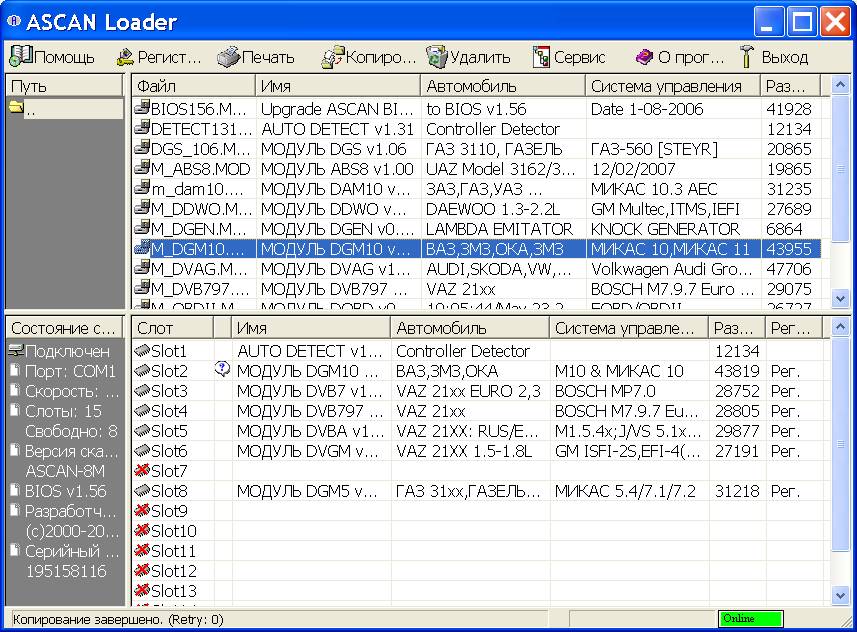

Где верхняя часть окна это то, что находится в исходной папке в ПК,
А нижняя – параметры прибора и то, что уже записано в память тестера (Рис.1, см. ниже).
Шаг №3:
Подключаем тестер к ПК с помощью адаптера (если адаптер с USB – то только с А10, обычный адаптер с COM портом к любому Аскану )
Внимание! Необходимо включить адаптер в сеть 220V для подачи питания.
Шаг №4:
Копируем “сверху-вниз” нужный материал, и при необходимости вводим код после выделения нужного скопированного модуля:
- на ПК с помощью падающего меню от правой кнопки мыши
- или на тестере с помощью клавиатуры
Внимание! Манипуляции на самом приборе возможны только при закрытой программе ALOAD
-> Новый модуль готов к использованию (но при условии наличия связи с блоком управления с помощью использования определенного кабеля связи)
Обновление прошивки тестера (BIOS):
Этот процесс идентичен процессу записи нового модуля, но необходимо по порядку:
- Скопировать новую версию BIOS как программный модуль
- Закрыть на ПК программу ALOAD
- В тестере вручную активировать модуль, содержащий новую версию BIOS и следовать указаниям прибора.
Внимание! Для обновления BIOS (временного копирования BIOS в тестер) требуется свободное место в памяти прибора для 1 (одного) модуля, если его нет, то приходиться замещать загружаемым BIOS любой из базовых (бесплатных) модулей и после активации новой версии BIOS (активируется как обычный новый модуль) записать “удаленный” базовый модуль на место в памяти освобожденное активированным модулем с BIOS.
Рис.1
