Связь с системами АСУТП

Связь с системами АСУТП осуществляется посредством волоконно-оптических линий связи. Для обеспечения бесперебойной работы предлагается кольцевая топология и установка дублирующих сетевых коммутаторов.

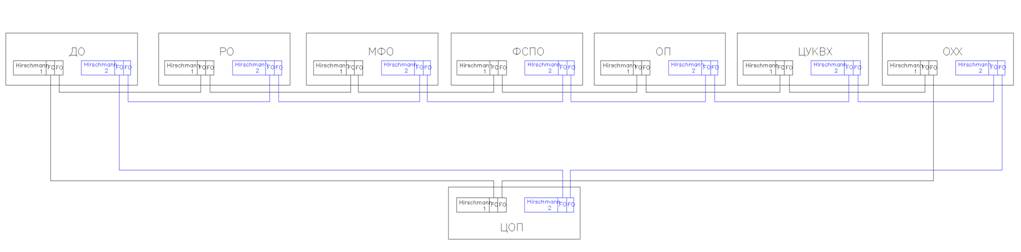

Рисунок 5. Структурная схема оптоволоконных линий связи

Существующие ВОК совместно с вновь прокладываемыми линиями образуют два активных кольца из коммутаторов. Каждый информационный источник содержит два коммутатора, включенных в два кольца, проходящих через ЦОП.

Применяются коммутаторы Hirschmann Modular OpenRail в комплекте:

- процессорный модуль MSSAAP(6 слотов модулей среды передачи) -1 шт.

- модуль среды передачи MМ2-4ТХ1 (4х10/100Base-TX (RJ-шт.

- модуль среды передачи MM3-2FXS2/2TX1 (2x100BASE-FX, SM, SC, 2x10/100BASE-TX, TP cables, RJ45)

- источник питания 24V Hirschmann RPS120 – 2 шт.

Необходимое количество комплектов коммутаторов - 16 коммутаторов.

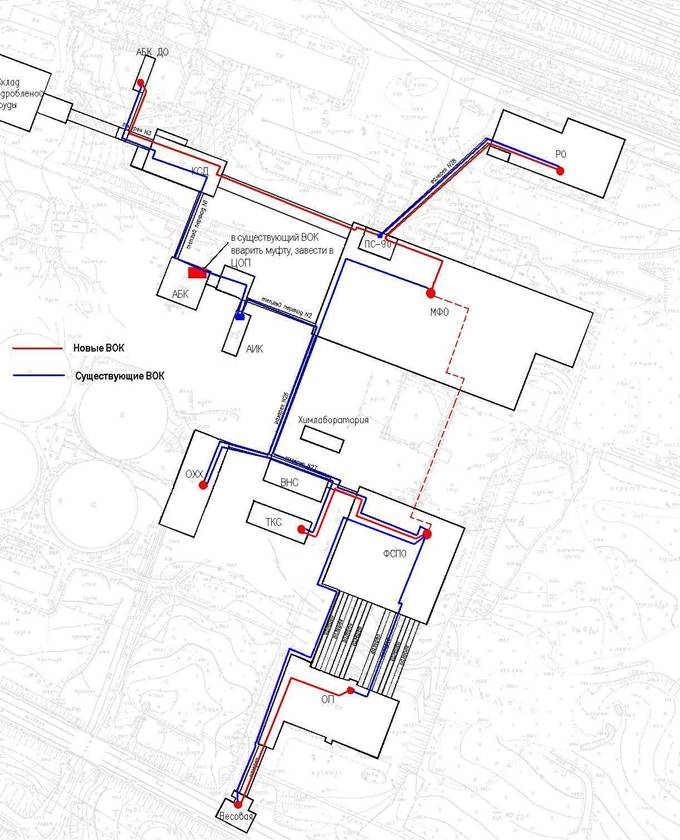

Рисунок 6. План прокладки оптоволоконных линий связи
