Инструкция по приемке и настройке
устройства управления АВЛГ 807.10.00
1. Введение
Настоящая инструкция устанавливает порядок и методику настройки и проверки следующих исполнений устройства управления (в дальнейшем - УУ): АВЛГ 807.10.00, АВЛГ 807.10.00-01.
2. Порядок проверки блока.
2.1. Перед началом проверки блока необходимо визуально убедится в качестве монтажа и правильности установки элементов.
Настройка и проверка блоков производится в составе стенда на базе машины М185.
Структурные схемы проверки приведены в приложениях 1,2,3,4,5.
Принципиальная схема заглушки приведена в приложении 6.
Принципиальная схема имитатора ЭКЛЗ приведена в приложении 7.
Настройка и проверка УУ в составе стенда производится в следующем порядке:
- проверка напряжений и токов потребления;
- форматирование памяти;
- регулировка контрастности;
- ввод даты и времени;
- получение распечатки результатов проверок.
2.2. Проверка напряжений и токов.
-Проконтролировать вольтметром величину напряжения на резервной батарее ВА1, которая должна быть не менее 3,2В для вновь изготовленного блока, и не менее 3,0В для блока, бывшего в эксплуатации.
- Проконтролировать вольтметром напряжение на резисторе R94, которое не должно быть более 2мВ.
- Подключить проверяемый блок исполнения АВЛГ 807.10.00 в соответствии со схемой, приведенной в приложении 1, (блок АВЛГ 807.10.00-01 - в соответствии со схемой, приведенной в приложении 2).
- Установить выходное напряжение технологического блока питания равное 5,0В (5,6В) и включить блок питания стенда. Здесь и далее по тексту в скобках приведены параметры, относящиеся к исполнению блока АВЛГ 807.10.00-01.
- Проконтролировать потребление тока в выключенном состоянии, величина которого не должна превышать 0,5мА.
- Выключателем включить питание УУ.
- Проконтролировать сообщение на дисплее «АВАРИЯ ПИТАНИЯ»
- Проконтролировать вольтметром напряжение в канале 3,3В на выходе DA7 (на третьем выводе), которое должно быть 3,3+0,1В.
- Питание проверяемого блока через 30 сек после включения должно автоматически выключиться.
- Установить выходное напряжение технологического блока питания равное 5,4В (6,0В) и включить питание УУ.
- Проконтролировать звуковой сигнал, формируемый сразу после включения, отсутствие сообщения «АВАРИЯ ПИТАНИЯ», а также потребление тока во включенном состоянии, величина которого не должна превышать 125мА.
- Проконтролировать вольтметром величину напряжения в канале +5В, которая должна быть в пределах 4,85в – 5,15в.
- Осциллографом со щупом с делителем (через разделительный конденсатор типа К73-17 величиной 0,1мкф) проконтролируйте наличие синусоидального сигнала на незаземленном выводе конденсатора С8.
- Выключить питание проверяемого блока.
- Подключить проверяемый блок исполнения АВЛГ 807.10.00 в соответствии со схемой, приведенной в приложении 3, (блок АВЛГ 807.10.00-01 - в соответствии со схемой, приведенной в приложении 4).
- Установить выходное напряжение технологического блока питания равное 5,0В и включить его.
- При выключенном тумблере SA1 проконтролировать уровень напряжения окончания заряда аккумулятора, который должен быть в пределах:
§ (7,0 - 7,2)В - для исполнения АВЛГ 807.10.00
§ (8,2 - 8,4)В - для исполнения АВЛГ 807.10.00-01
- При включенном тумблере SA1 проконтролировать уровень тока заряда аккумулятора, который должен быть в пределах 0,45А-0,5А
Выключить блок питания.
2.3. Форматирование памяти.
-Подключить проверяемый блок в соответствии со схемой, приведенной в приложении 5.
-Установите джамперы на разъемы ХР1 и ХР2 блока заглушек.
-Установить выходное напряжение технологического блока питания равное 6,5V.
- Включить блок питания стенда и, нажав клавишу «ВЗ», включить проверяемый блок.
- Проконтролировать засветку светодиодов технологической заглушки.
В случае первого включения УУ (память не отформатирована) на индикатор выводится сообщение об ошибке формата. По нажатию на клавишу «ИТ» выводится сообщение о включении микропереключателя SA1-1, и после включения SA1-1 необходимо нажать любую клавишу для запуска процедуры.
В случае последующих включений УУ (память отформатирована) на индикатор выводится сообщение «ТЕХ. СБРОСЫ». После чего следует нажать клавишу «ИТ» и нажатием клавиши «ПИ» выбрать позицию «>ФОРМАТИРОВАНИЕ». По нажатию на клавишу «ИТ» выводится сообщение о включении микропереключателя SA1-1, и после включения SA1-1 необходимо нажать клавишу «ИТ» для запуска процедуры.
По окончании процедуры форматирования, нажмите клавишу «ИТ», питание машины автоматически отключится.
2.4. Регулировка контрастности.
Нажав клавишу «C», включить проверяемый блок. После появления сообщения «ДИАГНОСТИКА НАЖМИТЕ КЛ. 0-9» нажатием клавиш «+» и «-» отрегулируйте контрастность дисплея. Для записи этого состояния нажмите клавишу «ИТ».
2.5. Ввод даты и времени.
Нажмите клавишу «4». Нажатием цифровых клавиш ввести текущее значение даты в формате ДД-ММ-ГГ, подтвердить ввод нажатием клавиши «ИТ».
Нажатием цифровых клавиш ввести текущее значение времени в формате ЧЧ-ММ, подтвердить ввод нажатием клавиши «ИТ».
2.6. Получение распечатки результатов проверки блока.
Включить микропереключатель SA1-1.
При наличии сообщения «ДИАГНОСТИКА» и отсутствии бумажной ленты в принтере нажать клавишу «3». После появления сообщения «НЕТ БУМАГИ» заправьте бумажную ленту в ПУ и нажмите клавишу «ПИ».
При этом запускается выполнение тестов и вывод на печать результатов. Выключить микропереключатель SA1-1 после вывода на дисплей соответствующего сообщения.
После появления сообщения «ТЕСТ КЛАВИАТУРЫ» последовательно слева направо и сверху вниз поочередно нажмите все клавиши клавишного поля. Нажатие каждой клавиши должно сопровождаться коротким звуковым сигналом. После выполнения теста нажмите клавишу «ИТОГ».
При запуске теста дисплея по нажатиям клавиши «ИТ» сначала выключается подсветка, затем - включается. Затем необходимо проконтролировать также гашение и засветку всех точек. Изменение изображений производится по нажатию на клавишу «ИТ».
По результатам проверки на печать выводятся соответствующие сообщения.
ПРОВЕРКА БЛОКА УУ
ДАТА 07/04/11 11:11:14
ПО ЧПМ 185RU200
СБОРКА: 1000
ПРОВЕРКА SA1-1 НОРМ
КЛАВИАТУРА НОРМ
БАТАРЕЯ НОРМ
Uбат(В): 3,2
ХОД ЧАСОВ НОРМ
ПРОВЕРКА ЭП НОРМ
ПРОВЕРКА ЭКЛЗ НОРМ
НОМЕР
СОМ-ПОРТЫ НОРМ
ПРОВЕРКА XS5 НОРМ
Напряжение ПУ, В 6.2
Длительность VH, мс 24.3
Длительность ST, мс 6.7
Температура ПУ, С 27
========================
ТЕСТ ПРОШЕЛ
========================
Примечания. 1.В первой строке должны быть отпечатаны значения текущих даты и времени.
2.После окончания проверки УУ должен автоматически выключиться.
3.В случае не прохождения теста, для продолжения проверки необходимо нажать на клавишу «С».
4. При использовании вместо имитатора ЭКЛЗ самого блока ЭКЛЗ в распечатке выводится его номер.
При получении распечатки, в результате выполнения теста, соответствующей приведенной выше, а также соответствия требованиям п. п.2.2-2.6 настоящей инструкции, УУ считается соответствующим требованиям настоящей инструкции.
Полученную распечатку поместить вместе с проверенным блоком в технологическую тару, исключающую:
- воздействие статического электричества
- разряд батареи резервного питания и
- механические повреждения при складировании и транспортировке
Приложение 1
Функциональная схема проверки напряжений и токов устройства управления исполнения АВЛГ 807.10.00
Примечания. 1.Технологический блок питания должен
обеспечивать ток нагрузки не менее 0,3А,
и уровень выходного напряжения
-5,0В +/- 0,05B
-5,4В +/- 0,05B
2.Осциллограф должен быть типа С1-37 или аналогичный с входным щупом, обеспечивающим входное сопротивление не менее 9мОм и входной емкостью не более 10пф.
3.Вольтметр должен быть с входным сопротивлением не мене 5мОм, диапазоном измерения 0-10В и классом точности не хуже 0,5.
4.Амперметр должен иметь диапазоны измерения 0‑1мА, 0-300мА и классом точности не хуже 2,0.
Приложение 2
Функциональная схема проверки напряжений и токов устройства управления исполнения АВЛГ 807.10.00-01
Примечания. 1.Технологический блок питания должен
обеспечивать ток нагрузки не менее 0,3А,
и уровень выходного напряжения
-5,0В +/- 0,05B
-5,6В +/- 0,05B
-6,0В +/- 0,05B
2.Осциллограф должен быть типа С1-37 или аналогичный с входным щупом, обеспечивающим входное сопротивление не менее 9мОм и входной емкостью не более 10пф.
3.Вольтметр должен быть с входным сопротивлением не мене 5мОм, диапазоном измерения 0-10В и классом точности не хуже 0,5.
4.Амперметр должен иметь диапазоны измерения 0‑1мА, 0-300мА и классом точности не хуже 2,0.
Приложение 3
Функциональная схема проверки напряжения и тока заряда аккумулятора для устройства управления исполнения АВЛГ 807.10.00
Примечания. 1.Технологический блок питания должен
обеспечивать ток нагрузки не менее 1,0А,
и уровень выходного напряжения -5,0В +/- 0,05B
2.Вольтметр должен быть с входным сопротивлением не мене 5мОм, диапазоном измерения 0-10В и классом точности не хуже 0,5.
3.Амперметр должен иметь диапазоны измерения 0‑1А и классом точности не хуже 2,0.
4.Резистор типа ПЭВ-10 номиналом 12 Ом.
Приложение 4
Функциональная схема проверки напряжения и тока заряда аккумулятора для устройства управления исполнения АВЛГ 807.10.00-01
Примечания. 1.Технологический блок питания должен
обеспечивать ток нагрузки не менее 1,0А,
и уровень выходного напряжения -5,0В +/- 0,05B
2.Вольтметр должен быть с входным сопротивлением не мене 5мОм, диапазоном измерения 0-10В и классом точности не хуже 0,5.
3.Амперметр должен иметь диапазоны измерения 0‑1А и классом точности не хуже 2,0.
4.Резистор типа ПЭВ-10 номиналом 12 Ом.
Приложение 5
Функциональная схема проверки устройства управления исполнений:
АВЛГ 807.10.00 и АВЛГ 807.10.00-01.
Примечания. 1.Технологический блок питания должен
обеспечивать ток нагрузки не менее 4,0А,
и уровень выходного напряжения - 7,0В +/- 0,05B.
2.В технологический блок фискальной памяти должен быть введен произвольный номер ККМ.
3.Технологический блок ФП должен быть не залит
для обеспечения сброса памяти.
Допускается использование ФП без контроллера
на ИМС 24С512.

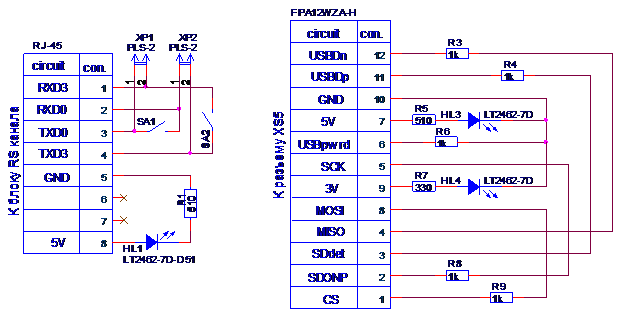

Приложение 6
Приложение 7

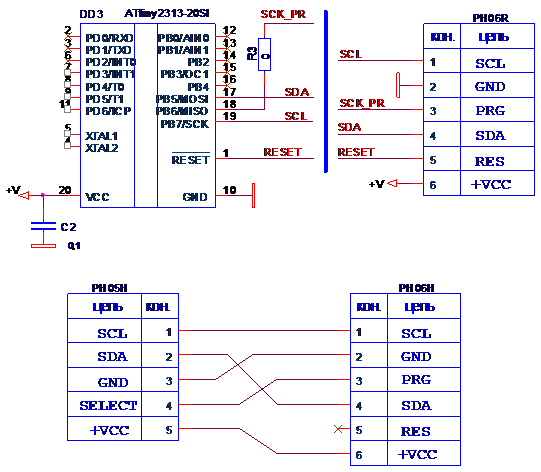

Схема имитатора ЭКЛЗ
