СТАНДАРТ ПРЕДПРИЯТИЯ
Курсовые и дипломные проекты (работы) Введен впервые
Правила оформления СТП
Дата введения 2
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает единые правила и порядок оформления дипломных и курсовых проектов (работ), выполняемых студентами университета и способствует совер-шенствованию их оформления.
На основе и в дополнение настоящего стандарта на кафедрах университета могут раз-рабатываться нормативные документы с учетом специфики содержания и организации раз-работки курсовых и дипломных проектов (работ).
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах ЭВМ
ГОСТ Р 1.5-93 Государственная система стандартизации Российской Федерации
Общие требования к построению, оформлению и содержанию стандартов
ГОСТ 2.104-68 ЕСКД. Основные надписи
ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам
ГОСТ 2.106-96 ЕСКД. Текстовые документы
ГОСТ 2.109-96 ЕСКД. Основные требования к чертежам
ГОСТ 2.111-68 ЕСКД. Нормоконтроль
ГОСТ 2.301-68 ЕСКД. Форматы
ГОСТ 2.304-81 ЕСКД. Шрифты чертежные
ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах надписей, технических требо-ваний и таблиц
ГОСТ 2.321-84 ЕСКД. Обозначения буквенные
ГОСТ 2.413-72 ЕСКД. Правила выполнения конструкторской документации изделий, изготовляемых с применением электрического монтажа
ГОСТ 2.417-91 ЕСКД. Платы печатные. Правила выполнения чертежей
ГОСТ 2.503-90 ЕСКД. Правила внесения изменений
ГОСТ 2.605-68 ЕСКД. Плакаты учебно-технические. Общие технические требования
ГОСТ 2.7ЕСКД. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 6.30-97 УСД. Унифицированная система организационно-
распорядительной документации. Требования к оформлению документов
ГОСТ Система стандартов по информации, библиотечному и издательскому делу. Библиографическое описание документа, общие требования и правила составления
ГОСТ 7.32-92 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 8.417-81 ГСИ. Единицы физических величин
ГОСТ 19.401-78 ЕСПД. Текст программы. Требования к содержанию и оформлению
ГОСТ 19.402-78 ЕСПД. Описание программы
ГОСТ 19.502-78 ЕСПД. Описание применения. Требования к содержанию и оформ-лению
3 ОБЩИЕ ПОЛОЖЕНИЯ
3.1 Курсовой проект (работа) - самостоятельная работа студента, основной целью и содержанием которой является развитие умений и навыков теоретических и эксперимен-тальных исследований, инженерных расчетов, решения конструкторских или (и) техноло-гических задач, составления технико-экономического обоснования различных решений или обобщений, а также подготовка студентов к творческому решению конкретных задач проек-тирования (конструкций, технологий и т. п.) с использованием вычислительной техники, способствующих успешной подготовке к выполнению дипломных проектов (работ).
3.2 Дипломный проект (работа) - завершающий этап обучения студентов университета, главной целью и содержанием которого является всесторонний анализ или научные исследо-вания по одному из вопросов теоретического или практического характера по профилю спе-циальности, а также проектирование изделия или его составных частей, разработка техноло-гических процессов, решение организационных, экономических вопросов производства, за-щиты окружающей среды и охраны труда.
3.3 В курсовых и дипломных проектах (работах) документы должны оформляться в соответствии с требованиями государственных стандартов и требованиями настоящего стан-дарта. Иллюстративный материал, оформляемый в виде плакатов, не регламентируется стан-дартами. Для наглядности плакаты допускается оформлять тушью или фломастером.
3.4 Проект (курсовой, дипломный) состоит из графической части и текстовой доку-ментации.
3.5 Текстовая документация сшивается в виде книги.
3.6 По содержанию курсовые (дипломные) проекты (работы) должны отвечать требова-ниям, установленным кафедрой, выдавшей задание.
4 ОБОЗНАЧЕНИЕ ИЗДЕЛИЙ И КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
4.1 Для учебных документов, чертежей и текстовых документов курсовых и диплом-ных проектов (работ) принята следующая система обозначений.
4.1.1 Для курсовых проектов (работ) первые четыре знака должны включать наимено-вание дисциплины начальными буквами по типу:
ОМИТ - основы мехатроники и информационно-измерительная техника.
4.1.2 Для дипломных проектов (работ) первые четыре знака должны включать код спе-циальности по классификатору, например,…21.06 - Робототехнические системы и комплек-сы.
4.1.3 Код классификационной характеристики, состоящий из шести следующих знаков, должен включать:
- первые две цифры - последние цифры номера зачетной книжки студента;
- вторые две цифры - порядковый номер сборочного чертежа или чертежа общего вида;
- третьи две цифры - порядковый номер сборочной единицы по чертежу общего вида;
- пары цифр интервалом не разделяют.
4.1.4 Порядковый регистрационный номер, состоящий из трех знаков, должен включать номер чертежа детали, входящей в состав сборочной единицы.
4.1.5 Согласно ГОСТ 2.102 и настоящего стандарта курсовые и дипломные проекты (работы) должны иметь буквенные коды:
- ведомость курсового проекта - КП;
- ведомость дипломного проекта - ДП;
- пояснительная записка - ПЗ;
- сборочный чертеж - СБ;
- чертеж общего вида - ВО;
- габаритный чертеж - ГЧ;
- электоромонтажный чертеж - МЭ;
- документы прочие (плакаты) - Д
Примечание - Плакаты - иллюстративный материал.
4.1.6 Наиболее применяемая номенклатура различных видов схем, согласно
ГОСТ 2.701:
- электрические - Э;
- кинематические - К;
- гидравлические - Г;
- пневматические - П;
- комбинированные - С;
По основному назначению схем их подразделяют на типы, обозначаемые цифрами:
-структурные -1;
- функциональные -2;
-принципиальные полные - 3;
- соединений (монтажные) - 4;
- подключения - 5;
-общие - 6;
- расположения -7;
- объединенные - 0;
Примеры
1 Схема электрическая принципиальная - Э3,
2 Схема электропневматическая принципиальная - С3,
3 Схема соединений и подключений - ЭО.
4.1.7 Данные об элементах и устройствах, изображенных на схеме изделия, записывают в перечень элементов. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.
4.1.8 Перечень элементов, выполненный в виде самостоятельного документа имеет код, состоящий из буквы "П" и кода схемы, к которой он выпущен, например,… ПЭ3 - код перечня элементов к электрической принципиальной схеме.

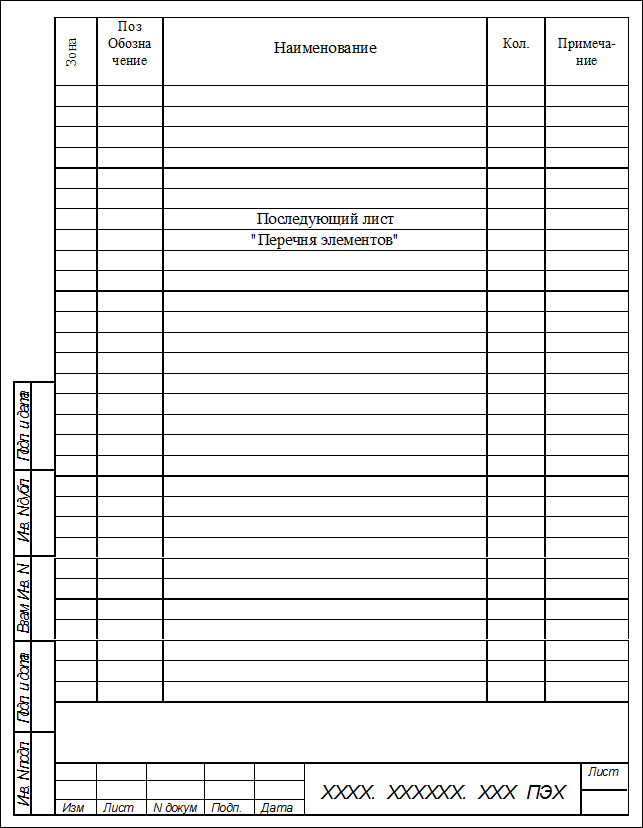

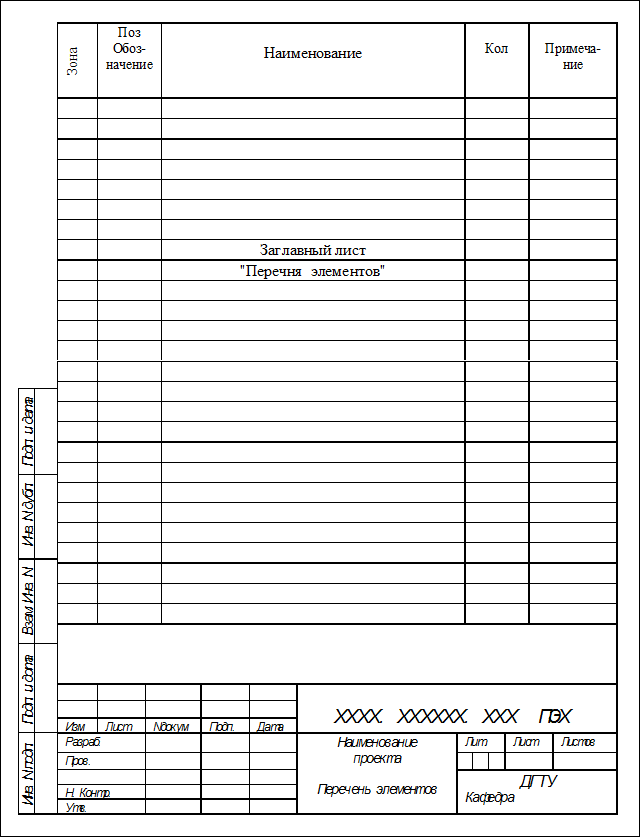

Форма перечня элементов приложение М настоящего стандарта.
4.1.9 К схемам или взамен схем в случаях, установленных правилами выполнения схем, выпускают в виде самостоятельного документа, таблицы, содержащие сведения о рас-положении устройств, соединениях, местах подключения.
Таким документам присваивают код, состоящий из буквы "Т" и кода соответствующей схемы, например,… ТЭ4 - таблица соединений к электрической схеме.
Примеры обозначения документов
2106.210000.000ПЗ - Обозначение пояснительной записки к дипломному проекту, где 2106 - номер специальности по классификатору, 21 - последние две цифры номера зачетной книжки.
2106.210000.000ВО - Обозначение чертежа общего вида к вышеуказанному диплом-ному проекту.
2106.210500.000СБ - Обозначение сборочной единицы 05, выходящей самостоятельным документом в составе вышеуказанного дипломного проекта.
5 СТРУКТУРА ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
5.1 Пояснительная записка дипломного (курсового) проекта (работы) должна содержать:
-титульный лист;
- задание на дипломный (курсовой) проект (работу);
-содержание;
-введение;
- разделы по основной части в соответствии с утвержденным заданием на дипломный (курсовой) проект (работу);
-заключение;

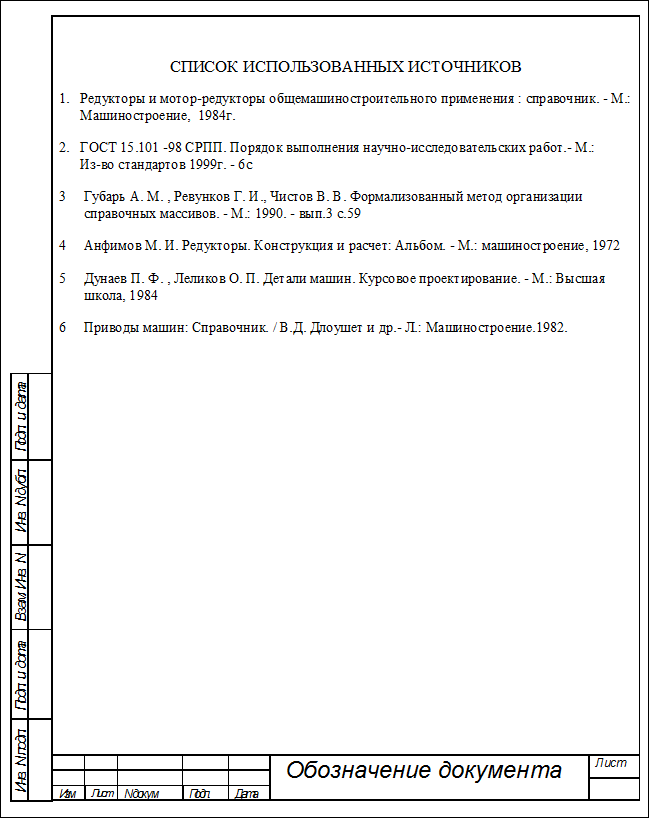

- список использованных источников;
-ведомость дипломного проекта;
-приложения.
5.2 Изменение структуры пояснительной записки дипломного (курсового) проекта (работы) устанавливается руководством университета.
6 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ТИТУЛЬНОГО ЛИСТА
6.1 Титульный лист является первым листом пояснительной записки, выполнять его следует на белой бумаге формата А4 (210 X 297) мм по ГОСТ 2.301 или на белой бумаге потребительского формата близкого к формату А4, черными чернилами (пастой) чертежным шрифтом по ГОСТ 2.304. Допускается использовать готовые бланки, а также изготавливать при помощи печатающих устройств ЭВТ.
Шрифт 7мм применять для написания слова УТВЕРЖДАЮ, наименование и обозна-чение проекта (работы).
Шрифт 5мм - для всех остальных надписей.
6.2 Перенос слов на титульном листе не допускается. Точки в конце заголовков не ставят. Формы титульных листов курсового и дипломного проекта приведены в приложени-ях А, Б. В курсовых проектах (работах) допускается совмещать титульный лист с обложкой.
7 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ЗАДАНИЯ НА ДИПЛОМНЫЙ,
КУРСОВОЙ ПРОЕКТ (РАБОТУ)
7.1 Задание является основным исходным документом и выдается студентам до начала проектирования на каждый проект (работу) руководителем. В зависимости от темы проекта объем и содержание проекта может уточняться в процессе разработки и проектирования (при необходимости).
7.2 Задание утверждается заведующим кафедрой.
7.3 Настоящим стандартом устанавливаются формы заданий:
- на дипломный проект (работу) приложение В;
- на курсовой проект (работу) приложение Г.
При изменении объёма составных частей, приведённых в форме задания, бланк задания может выполнятся на двух и более листах.
7.4 Задания на курсовые и дипломные проекты (работы) оформляют на бланках, из-готовленных типографским или другим способом.
7.5 Задание на выполнение проекта (работы) брошюруют в папке текстовых докумен-тов после титульного листа и включают в нумерацию листов проекта (работы). Номера страниц на нем не ставят.
8 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ СОДЕРЖАНИЯ
8.1 Содержание размещают на заглавном и (при необходимости) его продолжение на последующих листах пояснительной записки. Форма заглавного листа и последующих листов пояснительной записки приведена в приложениях Д, Е.
8.2 Слово СОДЕРЖАНИЕ пишут (печатают) в виде заголовка (симметрично тексту) прописными буквами. Наименования, включенные в содержание, пишут строчными бук-вами, кроме первой прописной.
8.3 Содержание включает наименование всех разделов, подразделов и пунктов (если они имеются) с указанием номеров страниц, на которых размещается начало материала раз-делов (подразделов, пунктов).

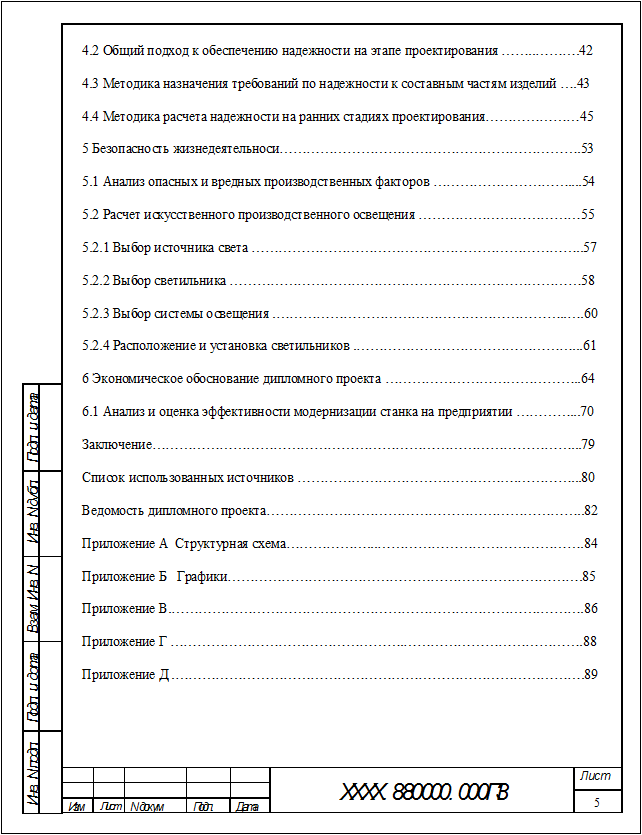

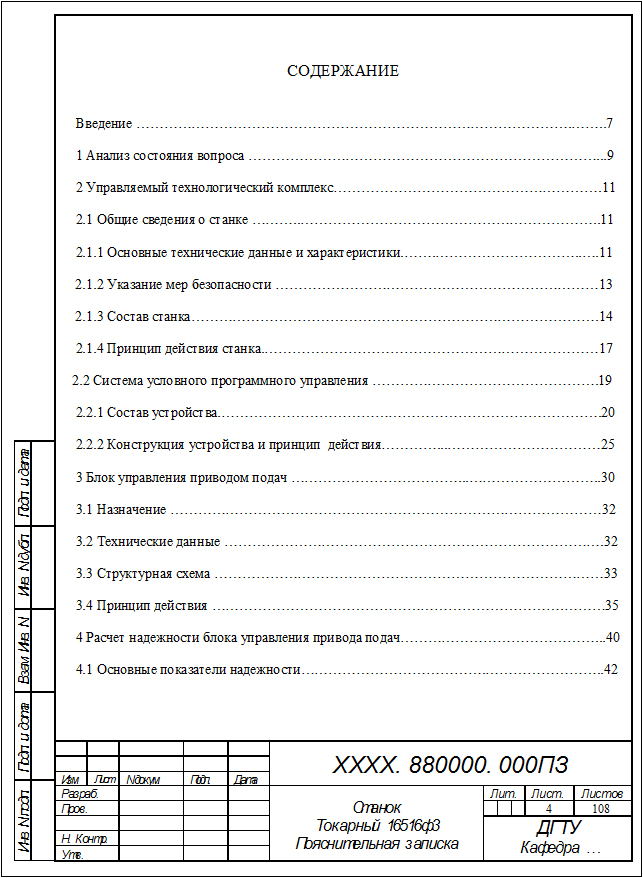

Пример оформления содержания приведен в приложении Ж.
9 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ТЕКСТА ПОЯСНИТЕЛЬНОЙ
ЗАПИСКИ
9.1 Общие требования
9.1.1 Текст пояснительной записки (ПЗ) располагают на одной стороне листа белой бумаги формата А4 (210X297)мм по ГОСТ 2.301 и оформляют на формах, установленных ГОСТ 2.104 и приложениях Д, Е настоящего стандарта. Допускается к применению бумага нестандартных форматов близких к формату А4.

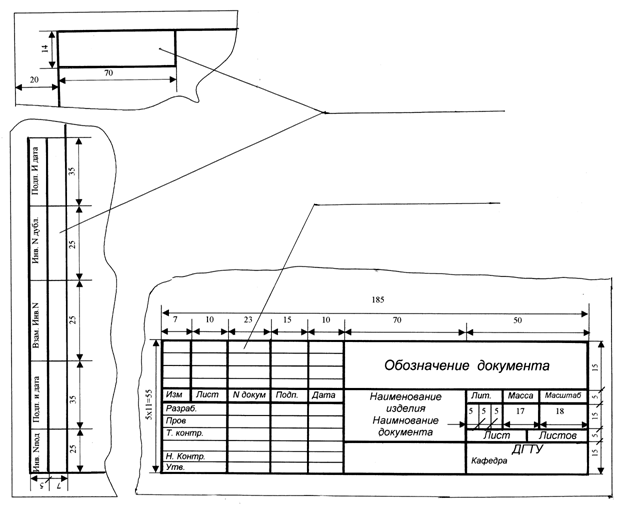

9.1.2 Основная надпись ПЗ выполняется только на листе ''СОДЕРЖАНИЕ'' (приложе - ние Д), см. п. 8.1 настоящего стандарта.
9.1.3 Текст ПЗ выполняют одним из следующих способов:
9.1.3.1 Рукописным, аккуратно чернилами (пастой) одного цвета (черного, синего, фиолетового), применение в одной работе чернил (пасты) разного цвета не допускается. Высота строчных букв в тексте не менее 2.5 мм. В формулах высота букв и цифр прописных 5-8 мм; строчных 3-4 мм.
9.1.3.2 Машинописным. Шрифт пишущей машинки должен быть четким высотой не менее 2.5 мм, лента только черного цвета.
9.1.3.3 С использованием текстовых редакторов ЭВМ. Высота букв 2.5-3 мм.
9.1.4 Расстояние от рамки формы до границ текста следует оставлять в начале и в конце строк - не менее 3 мм.
Расстояние от верхней или нижней строки текста до верхней или нижней рамки формы должно быть не менее 10 мм.
Абзацы в тексте начинают отступом, равным 15-17 мм.
9.1.5 Опечатки, описки и графические неточности допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста.
Плотность вписанного текста должна быть приближенной к плотности основного текста.
9.1.6 Нумерация страниц в тексте ПЗ, включая иллюстрации и таблицы, выполненные на листах формата А4, сквозная. Первым листом является титульный лист, который не нуме-руется.
9.1.7 Номера страниц проставляют в соответствующих графах основной надписи. Основную надпись выполняют в соответствии с требованиями ГОСТ 2.104 (форма 2, 2а) и приложениями Д, Е настоящего стандарта.
9.1.8 Полное наименование изделия на титульном листе, в основной надписи и в тексте пояснительной записки должно быть одинаковым.
9.1.9 Текст ПЗ должен быть кратким, четким, не допускающим различных толкований и при необходимости, разделяться на разделы. Каждый раздел следует начинать с нового листа.
В курсовом проекте (работе) допускается последующий раздел оформлять как продо-лжение текста предыдущего раздела.
При переносе текста на следующий лист после наименования раздела (подраздела) следует записывать не менее двух строк текста.
9.1.10 Разделы должны иметь порядковые номера в пределах всей пояснительной записки, обозначенные арабскими цифрами без точки. Подразделы должны иметь нумера-цию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраз-дела, разделенных точкой. Разделы, как и подразделы, могут состоять из одного или неско-льких пунктов. Точки в конце номера не ставят.
9.1.11 Разделы, подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют. Заголовки должны четко и кратко отражать содержание. Заголовки следует печатать с абзацного отступа с прописной буквы без точки в конце, не подчеркивая. Если заголовок состоит из двух предложений, их разделяют точкой. Перенос слов в заголовках не допускается.
9.1.12 Слова: СОДЕРЖАНИЕ, ВВЕДЕНИЕ, СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ, служат заголовками соответствующих разделов. Их следует располагать на отдельной строке посередине и не нумеровать. Точка в конце не ставится.
9.1.13 Расстояние между заголовком и текстом при выполнении машинописным способом должно быть равно 3 интервала, при выполнении рукописным способом - 15 мм. Расстояние между заголовками раздела и подраздела - 2 интервала, при выполнении руко-писным способом - 8 мм.
9.1.14 При изложении обязательных требований в тексте должны применяться слова "должен", "следует", "необходимо", "требуется", "чтобы", "разрешается только", "не допус-кается", "запрещается", "не следует". При изложении других положений следует применять слова - "могут быть", "как правило", "при необходимости", "может быть", "в случае" и т. д.
Допускается использовать повествовательную форму изложения текста ПЗ, например, "применяют", "указывают" и т. п.
В ПЗ должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии общепринятые в научно-технической литературе.
9.1.15 В тексте ПЗ не допускается:
- применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а так же иностранные слова и термины при наличии равно-значных слов и терминов в русском языке;
- сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц, и в расшифровках буквенных обозначений, входящих в формулы и рисунки;
- применять сокращения слов, кроме установленных правилами русской орфографии, а также соответствующими стандартами;
В тексте ПЗ, за исключением формул, таблиц и рисунков, не допускается:
- применять математический знак минус (-) перед отрицательными значениями, следует писать слово "минус".
- применять без числовых значений матеметические знаки, например >(больше), < (меньше), = (равно), ³ (больше или равно), ¹ (неравно), £ (меньше или равно), а также знаки % (процент), N (номер);
- прменять знак "Æ" для обозначения диаметра (cледует писать диаметр). При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа, перед размерным числом следует писать знак "Æ";
- применять индексы стандартов технических условий (ГОСТ, ОСТ, СТП, ТУ и т. д.) без регистрационного номера.
9.1.16 В пояснительной записке необходимо применять стандартизованные единицы физических величин, их наименования и обозначения в соответствии с ГОСТ 8.417.
Применение в тексте пояснительной записки разных систем обозначения единиц физи-ческих величин не допускается. Наряду с единицами СИ, при необходимости в скобках ука-зывают единицы ранее применявшихся систем, разрешенных к применению.
Единица физической величины одного и того же параметра в тексте ПЗ должна быть постоянной.
Числовые значения величин в тексте должны указываться с требуемой точностью.
Если приводится ряд числовых значений, выраженных в одной и той же единице физи-ческой величины, то её указывают только после последнего числового значения, при этом в ряду величин осуществляется выравнивание числа знаков после запятой, например 1,50; 1,75; 2,00 м
При указании диапазона числовых значений физической величины, обозначение едини-цы физической величины указывается после последнего числового значения диапазона.
Примеры
1 От 1 до 5 мм.
2 От 10 до 100 кг.
От плюс 10 до минус 40°С.
Недопустимо отделять единицу физической величины от числового значения (перено-сить их на разные строки или страницы).
9.2 Оформление формул
В формулах в качестве символов следует применять обозначения,
установленные соответствующими государственными стандартами.
Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснение каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова "где" без двоеточия после него.
Пример - Плотность каждого образца, r кг/м3, вычисляют по формуле
|
где m - масса образца, кг;
V - объем образца, м3
Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой.
Переносить формулы на следующую строку допускается только на знаках выполня-емых операций, причем знак в начале следующей строки повторяют. При переносе формулы на знаке умножения применяют знак "х".
Применение в одной формуле машинописных и рукописных символов не допускается.
Формулы нумеруются сквозной нумерацией арабскими цифрами, которые записыва-ются на уровне формулы справа в круглых скобках. Одну формулу обозначают - (1)
Ссылки в тексте на порядковые номера формул дают в скобках, например,…в
формуле (1).
Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит и номера раздела и порядкового номера формулы, разделенных точкой,
например,… (3.1).
Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения, например,… (В.1).
Математические уравнения в тексте излагаются в таком же порядке как и формулы.
9.3 Оформление иллюстраций
Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации должны быть расположены возможно ближе к соответствующим частям текста. Иллюстрации должны быть выполнены в соответствии с требованиями стандартов
ЕСКД. Иллюстрации нумеруются арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается "Рисунок 1".
Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллю-страции состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например,…Рисунок 1.1.
При ссылках на иллюстрации следует писать: "…в соответствии с рисунком 2" при сквозной нумерации и "… в соответствии с рисунком 1.2" при нумерации в пределах раздела.
Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст).
Слово "Рисунок " и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1- Детали прибора.
9.4 Оформление таблиц
9.4.1 Цифровой материал для лучшей наглядности и удобства сравнения показателей оформляют в виде таблиц в соответствии с рисунком 1. Название таблицы, при её наличии, должно отражать её содержание, быть точным, кратким.
Название помещают над таблицей, начинают с прописной буквы не подчеркивают. Таблицы необходимо нумеровать арабскими цифрами сквозной нумерацией. Если таблица одна, она должна быть обозначена "Таблица 1". Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. В тексте пояснительной записки на все таблицы должны быть приведены ссылки, при ссылке следует писать слово "таблица" с указанием её номера.
Таблица ______ - _____________
номер название таблицы
|
|
| ||||||
| ||||||
|
| ||
Рисунок 1 - Построение таблиц
Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф со строчной буквы, если они составляют одно предложение с заголовком, или с пропи-сной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единстаенном числе. Таблицы слева, справа и снизу ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.
Горизонтальные и вертикальные линии, разграничивающие строки таблицы допуска-ется не проводить. Заголовки граф записывают параллельно строкам таблицы. Допускается перпендикулярное расположение заголовка граф. Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8 мм.
Графу "номер по порядку" в таблицу включать на допускается.
9.4.2 Таблицу, в зависимости от её размера, помещают под текстом или на следующей странице, при первой ссылке на неё.
Допускается помещать таблицу вдоль длинной стороны листа пояснительной записки. Таблицу с большим количеством строк допускается переносить на другой лист, при этом в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не про-водят. При переносе таблицы на другую сторону заголовок помещают только над её первой частью, при этом в каждой части таблицы повторяют её головку и боковик.
Слово "Таблица" указывают один раз слева над первой частью таблицы, над другими частями пишут слова "придолжение таблицы" с указанием номера (обозначения ) таблицы.
Если повторяющийся в графе таблицы текст состоит из одного слова, его допускается заменять кавычками, если из двух и более слов, при первом повторении его заменяют словами "То же", а далее кавычками. Если предыдущая фраза является частью последующей то допускается заменить её словами "То же" и добавить дополнительные сведения.
При наличии горизонтальных линий текст необходимо повторять.
Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначения марок материалов и типоразмеров изделий, обозначение нормативных документов не допускается.
Если цифровые или иные данные в какой либо строке таблицы не приводят, то в ней ставят прочерк (тире). При указании в таблице последовательных интервалов чисел, охватывающих все числа ряда, их следует записывать "От…до…включ.", "Св…до…вкл.". Интервалы чисел в тексте записывают словами "от" и "до" (имея ввиду От…до… включи-тельно").
В интервале, охватывающем числа ряда, между крайними числами ряда в таблице допускается ставить тире.
Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим, если они относятся к одному показателю, при этом количество десятичных знаков для всех значений должно быть одинаково.
9.4.3 При наличии в пояснительной записке небольшого по объёму цифрового матери-ала, его следует давать текстом, располагая цифровые данные в виде колонок.
Пример
Предельные отклонения размеров профилей всех номеров:
по высоте……………………….……………….± 2,5 %
по ширине полки……………………………..…± 1,5 %
по толщине стенки……………………..……….± 0,3 %
по толщине полки ……………………………...± 0,3 %
9.4.4 При необходимости пояснения отдельных данных, приведенных в таблице, эти данные следует обозначать надстрочными знаками сноски.
Сноски располагают с абзацного отступа в конце таблицы, над линией обозначающей окончание таблицы.
Знак сноски ставят непосредственно после того слова, числа, символа, к которому даётся пояснение и перед текстом пояснения.
Знак сноски выполняют арабскими цифрами со скобкой и помещают на уровне верхне-го обреза шрифта. Нумерация сносок отдельная для каждой таблицы.
Допускается вместо цифр выполнять сноски звёздочками: * . Применять более четырех звёздочек не рекомендуется.
10 Требования к изложению содержания Пояснительной
записки
10.1 Введение
10.1.1 Во введении ПЗ должна быть дана оценка современного состояния решаемой научно-технической проблемы, определена цель дипломного проектирования, методы её решения и перечислены источники на основании которых разрабатывается проект.
10.2 Разделы основной части
10.2.1 Наименование разделов основной части определяет руководитель в зависимо-сти от темы проекта.
10.2.2 В общем случае разделы основной части должны содержать:
10.2.2.1 Расчетно-конструкторскую часть, где следует привести необходимые теоре-тические выкладки и расчеты элементов схем, конструкций, узлов. При необходимости при-вести анализ и расчет надежности работы спроектированного устройства (прибора), систе-мы, установки, линии и т. д. В случае развитой научно-исследовательской части привести анализ экспериментальных данных с необходимыми выводами и теоретическим обоснова-нием.
10.2.2.2 Технологическую часть, где привести подробный анализ объекта проектирования раскрыть сущность и взаимосвязь технологических процессов, дать теоретический анализ технологических режимов, технико-экономическое обоснование раз-работки.
В случае, если при применении автоматики требуется применение отдельных техно-логических операций, необходимо привести обоснование измененному технологическому процессу с точки зрения рентабельности всего производственного участка в целом.
10.3 Раздел " Безопасность жизнедеятельности"
10.3.1 Объем раздела "Безопасность жизнедеятельности" и его содержание в дипломном проекте устанавливает консультант в зависимости от специальности и темы дипломного проекта.
10.3.2 В общем случае раздел " Безопасность жизнедеятельности" должен содержать анализ опасных и вредных производственных факторов их расчет и конкретные технические или организационные мероприятия по их устранению.
При анализе опасных и вредных факторов следует делать ссылки на действующие еди-ные правила техники безопасности, государственные стандарты безопасности труда, сани-тарные нормы и другие нормативные материалы.
10.4 Раздел "Экономическое обоснование проекта"
10.4.1 Объём раздела и его содержание в дипломном проекте конкретно
устанавливает и уточняет в зависимости от специальности и темы дипломного проекта консультант по экономической части.
10.4.2 В общем случае раздел "Экономическое обоснование проекта" должен содер-жать оценку эффективности технических решений (продукции, работ, услуг) с позиции сферы бизнеса и влияния на экономику организаций.
10.5 Заключение
10.5.1 Заключение должно содержать краткие выводы, оценку результатов выполнен-ной работы, преимущества решений принятых в проекте, соответствие полученных резуль-татов заданию.
В конце заключения указывается, чем завершается проект: конструкцией, усовершен-ствованием или модернизацией объекта, созданием новой техники и т. д.
10.5.2 Содержание раздела может быть уточнено руководителем проекта в зависимости от темы.
10.6 Список использованных источников
10.6.1 Список должен содержать источники, использованные при выполнении проекта.
10.6.2 Сведения об источниках приводят в соответствии с ГОСТ 7.1
10.6.3 Источники следует располагать в порядке появления ссылок на них в тексте ПЗ.
10.6.4 Ссылки в тексте на источник указывают порядковым номером по списку источников, выделенным двумя косыми чертами, - /1/.
10.7 Правила оформления ведомости проекта
10.7.1 В ведомость проекта следует записывать все документы вновь разработанные и примененные из другой документации.
10.7.2 Ведомость проекта следует составлять в соответствии с ГОСТ 2.106 и настоящим стандартом на листах формата А4 с рамкой и основной надписью для текстовых документов.
10.7.3 Запись документации производить по разделам в следующей последо-вательности:
- документация общая;
- документация по сборочным единицам;
- документация по деталям;
- прочие документы.
Каждый раздел должен состоять из подразделов:
- вновь разработанная;
- примененная
Наименование разделов и подразделов записывают в графе "Наименование" в виде заголовков. Наименование разделов подчеркивают.
10.7.4 В раздел "Документация общая" записывают документы относящиеся к основ-ному комплекту документов изделия (документы относящиеся ко всему проектируемому изделию в целом).
10.7.5 В раздел "Документация по сборочным единицам" следует записывать докумен-ты, относящиеся к составным частям проектируемого изделия.
10.7.6 При наличии в проекте чертежей деталей (например, печатная плата) их следует записывать после сборочных единиц. Перед перечислением деталей помещать заголовок "Документация по деталям".
10.7.7 Если при выполнении дипломной работы (проекта), изготовлены макеты, мо-дели, их записывают в раздел "Макеты, модели".
10.7.8 Иллюстративный материал, оформленный в виде плакатов, фотографий и т. д. записывают в раздел "прочие документы".
10.7.9 Заполнение ведомости производить карандашом в следующем порядке:
- в графе "Формат" указать формат, на котором выполнен документ. Если документ выполнен на листах различных форматов, то в графе проставляют звездочку со скобкой, а в графе "Примечание" перечисляют все форматы в порядке их увеличения.
- в графе "Обозначение" указывать обозначение документа; например,
21ПЗ ;
- в графе "наименование" указывать в разделе "Документация общая" - наименование документа, например, "пояснительная записка" ;
- в разделе "Документация по сборочным единицам" - наименование изделия и доку-мента в соответствии с основной надписью, например, "Блок питания";
- в графе "кол. листов" указывают колличество листов, на которых выполнен данный документ;
- в графе "N экз." указывают намер экземпляра копии данного документа. При отсут-ствии номеров экземпляров графу прочеркивают;
- в графе "примечание" указывают дополнительные сведения.
Форма ведомости дипломного проекта приведен в приложении И.
10.8 Приложения
10.8.1 Если в тексте ПЗ есть приложения ( таблицы, распечатки программ, техноло-гический процесс выполненный на формах ЕСТД и т. д.), то на них дают ссылки в тексте, а в "Содержании" перечисляют все приложения с указанием их обозначений и заголовков.
10.8.2 Приложения оформляют как продолжение ПЗ, располагая их в порядке появле-ния ссылок в тексте. Каждое приложение следует начинать с нового листа с указанием наве-рху посередине листа слова "Приложение" и его обозначения. Приложение должно иметь содержательный заголовок, который записывают симметрично относительно текста с про-писной буквы отдельной строкой.
10.8.3 Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением Ё, З, Й, О, Ч, Я, Ь, Ъ.
Если в ПЗ одно приложение, оно обозначается "Приложение А".
10.8.4 Текст каждого приложения, при необходимости, может быть разделен на разде-лы, подразделы, пункты и подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения (А 2.1 первый подраздел второго раздела приложения А).
10.8.5 Рисунки, таблицы, формулы, помещаемые в приложении, обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения, например,… 3, формула (В.1), таблица В1.
10.8.6 Приложения должны иметь общую с остальной частью ПЗ сквозную нумерацию страниц.
11 ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ ДОКУМЕНТОВ
11.1 Состав и общие требования
11.1.1 Графические документы содержат изображения, эскизы и схемы изделий, а так-же процессов, в которых они претерпевают изменения.
11.1.2 Графическая часть дипломных проектов, как правило, содержит 8-10 листов формата А1 по ГОСТ 2.301 и включает:
- чертёж общего вида (ВО) или сборочный чертёж объекта (СБ) и (или) его составных частей (при необходимости);
- эскизы и схемы;
- диаграммы, таблицы, иллюстрирующие исследовательский раздел или раздел экономическое обоснование проекта.
11.1.3 Содержание листов графических документов, их количество и формат конк-ретизируется руководителем проекта по согласованию с консультантами разделов в техническом задании на проект (работу).
11.1.4 Чертежи выполняют, как правило, в карандаше на листах белой бумаги стандар-тного формата согласно ГОСТ 2.301 с основной надписью по ГОСТ 2.104 в правом нижнем углу. Образец основной надписи для чертежей приведен в приложении К настоящего стандарта.
11.2 Требования к оформлению чертежа общего вида
11.2.1 Чертеж ВО - это документ, определяющий конструкцию изделия, взаимо-действие его основных частей и поясняющий принцип работы изделия. Изображение выполняют с максимальными упрощениями по ЕСКД. Чертеж ВО должен включать следующие элементы:
- изображение, а также обозначения (если они имеются) тех составных частей изделия, для которых необходимо указать технические данные, или тех составных частей изделия, с
помощью которых описывается принцип его работы, и т. п.;
- необходимые габаритные, установочные, присоединительные и исполнительные раз-меры, указания о выбранных посадках деталей;
- технические характеристики изделия, которые необходимы для последующей разра-ботки чертежей;
- схему изделия, если она требуется, но оформлять её отдельным документом нецеле-сообразно.
11.2.2 Наименования и обозначения составных частей изделия на чертежах ВО указывают одним из следующих способов:
- на полках линиий - выносок, проведенных от детали на чертеже ВО. Линии выноски не должны пересекаться между собой, быть непараллельными линиям штриховки (если они проходят по заштрихованному полю) и не пересекать по возможности, элементы изображения, к которым не относится помещённая на поле надпись. Допускается выполнять линии - выноски с одним изломом, а также проводить от одной полки две и более линии выноски. Надписи относящиеся к изображению могут содержать не более двух строчек, расположенных над полкой линии - выноски и под ней;
- в таблице, размещаемой но чертеже ВО;
- в таблице выполненной на отдельных листах формата А4 в качестве последующих листов чертежа ВО.
При наличии таблицы, на полках линий - выносок указывают номера позиций состав-ных частей изделия. Номер позиции располагают параллельно основной надписи чертежа, группируя в колонку или строку по возможности на одной линии.
Таблица в общем случае состоит из граф:
"Поз." (позиция), "Обозначение", "Кол." (количество), "Доп. указания" (дополнительные указания), но может включать графы "Материал", "Наименование" и др. Размеры граф произвольные.
11.2.3 Составные части в таблицу рекомендуется записывать в следующей последова-тельности:
- заимствованные изделия;
- покупные изделия;
- вновь разработанные изделия
11.2.4 Элементы чертежа ВО (надписи, текст технических требований, номера позиций и т. д.) выполнять по правилам установленным стандартами ЕСКД для рабочих чертежей.
11.3 Чертежи сборочные
11.3.1 Сборочный чертёж содержит изображение сборочной единицы и другие данные, необходимые для её сборки (изготовления) и контроля.
11.3.2 Сборочный чертёж должен содержать согласно ГОСТ 2.109 :
- изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу;
- сведения, обеспечивающие возможность сборки и контроля сборочной единицы;
- размеры, предельные отклонения и др. параметры и требования, которые должны быть выполнены, проконтролированы по сборочному чертежу.
Допускается указывать в качестве справочных размеры деталей, определяющие характер сопряжения;
- указания о характере сопряжения и методах его осуществления, если точность сопря-жения обеспечивается не заданными предельными отклонениями размера, а подбором, при-гонкой и т. п.;
- указания о способе выполнения неразъемных соединений (сварных, паяных и др.);
- номера позиций составных частей, входящих в изделие;
- габаритные, присоединительные, установочные и др. необходимые справочные раз-меры;
- техническую характеристику изделия (при необходимости).
11.3.3 Наименования и обозначения составных частей сборочной единицы приводят в спецификации.
11.3.4 Спецификация является основным документом для сборочных единиц и поэтому не имеет буквенного кода.
11.3.5 Выполняется спецификация в виде самостоятельного документа по ГОСТ 2.106 на формате А4 ГОСТ 2.301 и может состоять из нескольких листов. Основную надпись следует выполнять по ГОСТ 2.104 (форма 2, 2а) и приложение Л настоящего стандарта.
11.3.6 Спецификация может совмещаться со сборочным чертежом. Совмещенному документу присваивается обозначение основного конструкторского документа, т. е. специ-фикации. Основную надпись следует выполнять по ГОСТ 2.104 (форма 1).
11.3.7 Сборочный чертеж (код СБ)
Следует записывать в раздел спецификации "Документация".
11.3.8 Сборочные чертежи изделий с электрическим монтажом следует выполнять с учетом ГОСТ 2.413
11.3.9 Чертежи печатных плат следует выполнять по ГОСТ 2.417.
11.4 Общие требования к выполнению всех видов и типов схем по ГОСТ 2.701
11.4.1 Схемы выполняют без соблюдения масштаба.
11.4.2 Необходимое количество типов схем, разрабатываемых на проектируемое изде-лие, а также количество схем каждого типа должно определяться в зависимости от особен-ностей изделия. Комплект схем должен быть минимальным, но содержать сведения об объё-ме, достаточном для проектирования, изготовления, эксплуатации и ремонта изделия.
11.4.3 На схемах, как правило, используют стандартные условные графические обоз-начения, если необходимо использовать нестандартизованные условные обозначения некото-рых элементов, то на схеме дают соответствующие пояснения.
11.4.4 Условные графические обозначения элементов изображать в размерах, установ-ленных в стандартах на условные графические обозначения.
11.4.5 Следует добиваться наименьшего числа изломов и пересечения линий связи, сохраняя между параллельными линиями расстояние не менее 3мм.
11.4.6 На схемах допускается помещать различные технические данные. Эти сведения помещают либо около графических обозначений, либо на свободном поле схемы, как правило, над основной надписью.
11.4.7 Обозначения могут быть буквенные, буквенно-цифровые и цифровые.
11.4.8 Элементы, входящие в состав изделия и изображенные на схеме с указанием их наименований, обозначений и характеристик параметров, вносят в "перечень элементов". Перечень элементов (ПЭ) помещают на первом листе схемы или оформляют в виде самос-тоятельного документа к схеме.
При выполнении перечня элементов на схеме его располагают над основной надписью на расстоянии не менее 12 мм от неё. Продолжение перечня помещают слева от основной надписи, повторяя головку таблицы - рисунок 2. Заполняется перечень элементов сверху вниз.
|
| ||||
| Поз. Обозначе- Ние | Наименование | Кол | Примечание |
| ||||
| 20 | 110 | 10 | |
|
Рисунок 2
11.4.9 При выполнении ПЭ в виде самостоятельного документа (если он не помещается на чертеже), он выполняется на формате А4 и имеет код состоящий из буквы П и кода схемы к которой он выполнен. Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений. Форма ПЭ - приложение М.
12 ПРАВИЛА ОФОРМЛЕНИЯ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ
12.1 Технологические документы дипломных и курсовых проектов (работ) оформля-ются в соответствии с требованиями стандартов ЕСТД.
12.2 Технологические документы должны включать:
- титульный лист оформленный в соответствии с ГОСТ 3.1105-84 ЕСТД. Форма
и правила оформления документов общего назначения. Форма 2а и с приложением Н насто-ящего стандарта;
- маршрутную карту - по ГОСТ 3.1118-82 ЕСТД. Формы и правила оформления маршрутных карт;
- операционные карты механической обработки и операционные расчетно -
технологические карты на технологические операции, на станках с ЧПУ - по
ГОСТ 3.1404-86 ЕСТД. Формы и правила оформления документов на технологические процессы и операции обработки резанием;
- операционные карты слесарных, слесарно-сборочных работ - по ГОСТ 3.1407-86 ЕСТД. Формы и требования к заполнению и оформлению документов на технологические процессы (операции) специализированные по методам сборки.
- карты эскизов (в случае необходимости) - по ГОСТ 3.1105-84 ЕСТД. Формы и правила оформления документов общего назначения и ГОСТ 3.1128-93 ЕСТД. Общие правила выполнения графических технологических документов;
- операционные карты технологического контроля - по ГОСТ 3.1502-85 ЕСТД. Формы и правила оформления документов на технический контроль;
- другие технологические документы - в случае необходимости или по решению руководителя проекта.
Технологические документы должны быть сброшюрованы непосредственно в пояснительной записке к дипломному или курсовому проекту (работе).
Форма титульного листа технологических документов дана в приложении П настоящего стандарта.
13 Правила оформления программных документов
13.1 Программные документы, разработанные в дипломных (курсовых)
проектах (работах) различных проблемных областей, должны оформляться в соответствии с требованиями Единой системы программной документации (ЕСПД).
13.2 Программные документы доложны включать:
- текст программы, оформленный согласно ГОСТ 19.401;
- описание программы, выполненное по ГОСТ 19.402;
- описание примечания, приведенное согласно требованиям ГОСТ 19.502;
- другие программные документы - при необходимости.
Программные документы должны быть сброшюрованы в пояснительной записке к дипломному (курсовому) проекту (работе).
14 НОРМОКОНТРОЛЬ ДИПЛОМНЫХ ПРОЕКТОВ (РАБОТ)
14.1 Нормоконтроль дипломного проекта в целом
Проверку документов следует проводить при наличии всех подписей лиц, ответственных за содержание и выполнение документов, кроме утверждающей подписи
зав. кафедрой.
14.1.1 Достаточность исходных данных в задании на дипломное проектирование.
14.1.2 Комплектность документов проекта. Соответствие ведомости дипломного проекта ГОСТ 2.106 и настоящего стандарта.
14.2 Нормоконтроль пояснительной записки
14.2.1 Соответствие структуры пояснительной записки СТП 01-2001 по дипломному проектированию или действующему методическому материалу на кафедре.
14.2.2 Соблюдение правил оформления по ГОСТ 2.105 и СТП 01-2001 по дипломному проектированию:
соблюдение действующей научно-технической терминологии, наличие ссылок на исто-чники информации, таблицы, иллюстрации, приложения, соблюдение обозначений единиц физических величин, наличие и правильность ссылок на стандарты и др. НТД, нумерация и оформление наименований разделов и подразделов, иллюстаций и таблиц, библиографичес-ких описаний источников, внешний вид записки.
14.3 Нормоконтроль спецификации
14.3.1 Правильность заполнения по ГОСТ 2.106 и СТП
14.4 Нормоконтроль чертежей и схем
14.4.1 Правильность выполнения основной надписи по ГОСТ 2.104 и СТП , наличие подписей, в том числе нормоконтролера, обозначение, наименование, масштаб (для сборочных единиц и деталей), материал (для деталей).
14.4.2 Соблюдение правил выполнения чертежей: форматы, масштабы, линии, шриф-ты, изображения, обозначение материалов, нанесение размеров и предельных отклонений, указание допусков формы и расположения поверхностей, обозначение шероховатости повер-хности, обозначение покрытий и видов обработки. Выполнение требований ГОСТ 2.109 на чертежах различных изделий.
14.4.3. Соблюдение условных обозначений элементов в схемех и правил их выполне-ния в соответствии с гостами ЕСКД.
14.5 Составление перечня замечаний и предложений нормоконтролера
Анализ результатов нормоконтроля дипломных проектов (работ). Обсуждение на заседании кафедры с целью устранения ошибок и причин их появления. Выработка решений по совершенствованию учебного процесса.
Исполнители:
Нач. отдела СМ
Вед. инженер отдела СМ
СОГЛАСОВАНО
Проректор по учебной работе ДГТУ
ПРИЛОЖЕНИЕ А
(обязательное)
учебной дисциплины)
на тему:________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
Автор проекта (работы) ____________________________________________________
Специальность____________________________________________________________
Обозначение курсового проекта (работы)_____________________Группа__________
Руководитель проекта _______________________ ___________________________
(подпись) Ф. И. О.
Проект (работа) защищен (а) _________________ ___________________________
(дата) (оценка)
Члены комиссии _________________ ___________________________________
(подпись) Ф. И. О.
_________________ ___________________________________
(подпись) Ф. И. О.
_________________ ___________________________________
(подпись) Ф. И. О.
Ростов - на - Дону 2001
" width="640" height="938"/>
Форма титульного листа курсового проекта работы
ПРИЛОЖЕНИЕ Б
(обязательное)
Форма титульного листа дипломного проекта (работы)
РИЛОЖЕНИЕ В
(обязательное)
Форма задания на дипломный проект работу)
 |
ПРИЛОЖЕНИЕ Г
(обязательное)
Форма задания на курсовой проект (работу)
ПРИЛОЖЕНИЕ Д
(обязательное)
Форма заглавного листа пояснительной записки
 |
ПРИЛОЖЕНИЕ Е
(обязательное)
Форма последующих листов пояснительной записки
ПРИЛОЖЕНИЕ Ж
(информационное)
Пример оформления листа содержания
ПРИЛОЖЕНИЕ И
(обязательное)
Форма ведомости дипломного проекта
| |
| |
 |
|
|
граф на различных форматах чертежей
 | |
|
 |
 | |
|
 |  |
ПРИЛОЖЕНИЕ Л
(Информационное)
Пример оформления спецификации
 |
ПРИЛОЖЕНИЕ М
(Обязательное)
Форма перечня элементов
|
|
| |
|
ПРИЛОЖЕНИЕ Н
(рекомендуемое)
Пример оформления списка использованных источников
 |
 |
 |
