14 августа 2003: Америка во мгле
Район аварии
14 августа 2003 года в 16-09 территория северо-востока США и юга Канады с населением около 50 миллионов человек осталась без электроэнергии. Были обесточены потребители в штатах Мичиган, Огайо, Пенсильвания, Нью Йорк, Коннектикут, Массачусеттс, Нью Джерси, Вермонт. Без света остались жители канадских провинций Онтарио, Квебек.

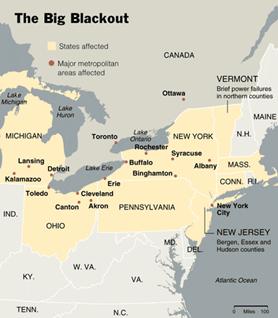

Рисунок 1 Район обесточения 14.08.2003
Энергосистемы США и Канады работают параллельно. Вокруг «великих озер» существует энергетическое кольцо, состоящее из линий электропередачи разного уровня напряжений (от 230 до 734 кВ).
Эта авария не первая в энеросистемах США. Упомянутые территории обесточивались в 1965, 1977 году. Тогда были отключены потребители суммарной мощностью 20000 мегаватт и 6000 мегаватт соответственно. При аварии 14 августа 2003 года были обесточены потребители суммарной мощностью 62000 мегаватт. На восстановление энергоснабжения в первом случае было затрачено 13 часов, во втором – 26 часов. Сейчас на восстановление энергоснабжения было затрачено 44 часа.
По мнению экспертов, аварии предшествовала потеря мощности на одной из электростанций в штате Огайо и последовавшее за этим отключение нескольких линий электропередачи напряжением 345 кВ в районе города Кливленд. Этот энергорайон находится по управлением First Energy Corporation.

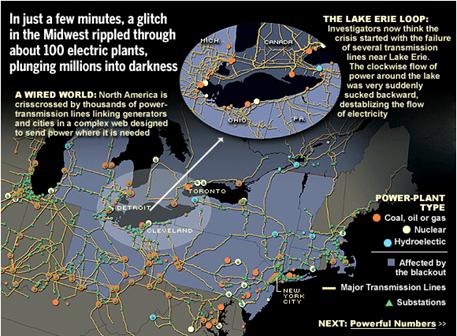

Рисунок 2 Предполагаемое место начала аварии
Эта компания управляет как линиями электропередачи, так и электростанциям (независимо от носителя энергии).
Хронология развития аварии (по материалам американской прессы)
В 14-00 происходит аварийное отключение генераторов на угольной электростанции Eastlake суммарной мощностью 680 мегаватт в штате Огайо. Это произошло на фоне ремонта нескольких линий электропередачи и не привело к отключению потребителей. В 15-06 аварийно отключается ВЛ 345 кВ Chamberlain-Harding, на северо-западе штата Огайо. Компания не сообщила о причине отключения, но отключение этой линии приводит к перегрузке ВЛ 345 кВ Hanna-Juniper. В 15-32 в результате перегрузки провода на ВЛ 345 кВ Hanna-Juniper провисает и ВЛ отключается действием защит вследствие перекрытия на дерево. В 15-41 в результате перегрузки односторонне на ПС Star отключается ВЛ 345 кВ Star-South Canton связывающая энергорайон компании First Energy с соседним энергорайоном, управляемым American Electric Power Co. Подстанция 345 кВ Star также находится на северо-востоке штата Огайо. В 15-46 отключается ВЛ 345 кВ Tidd-Canton связывающая сети компании FirstEnergy с сетями American Electric Power на ПС Canton в штате Огайо. В 16-06 отключается ВЛ 345 кВ Sammis-Star на северо-востоке Огайо с успешным АПВ. В 16-08 Предприятия обслуживающие сети в Канаде и восточных Соединенных Штатах наблюдают сильные колебания мощности В 16-09 Наблюдается резкое падение напряжения до нуля у потребителей в городе Кливленд В 16-10 «села на нуль» угольная электростанция Campbell No. 3 около города Grand Haven, штат Мичиган. В 16-10 отключается ВЛ 345 кВ Hampton-Thetford В 16-10 отключается ВЛ 345 кВ Oneida-Majestic В 16-11 «села на нуль» угольная электростанция Orion Avon Lake Unit 9, в штате Огайо. В 16-11 отключается линия электропередачи Beaver-Davis Besse, идущая вдоль озера Эри к атомной электростанции Davis-Besse около города Toledo, штат Огайо. Следом отключаются две линии электропередачи 345 кВ, связывающие подстанции Midway, Lemoyne и Foster на северо-западе штата Огайо. В 16-11 Атомная электростанция Perry Unit автоматически останавливается в результате потери электрической нагрузки. В 16-11 Атомная электростанция Fitz Patrick в Oswego, штат Нью Йорк, автоматически останавливается в результате потери электрической нагрузки. В 16-12 Атомная электростанция Bruce Nuclear в Ontario, в Канаде, автоматически останавливается в результате потери электрической нагрузки. В 16-12. Атомная электростанция Ginna входящая в компанию Rochester Gas & Electric’s, около города Rochester, штат Нью Йорк, автоматически останавливается в результате потери электрической нагрузки. В 16-12 Атомная электростанция Nine Mile Point около города Oswego, штат Нью Йорк, автоматически останавливается в результате потери электрической нагрузки. В 16-15 Аварийно отключается ВЛ 345 кВ Sammis-Star, принадлежащая First, на северо-востоке Огайо с успешным АПВ. В 16-16 Атомная электростанция Oyster Creek в городе Forked River, штат Нью Йорк, автоматически останавливается в результате качаний мощности в энергосистеме. В 16-17 Атомная электростанция Enrico Fermi около города Detroit автоматически останавливается в результате потери электрической нагрузки. В период с 16-17 по 16-21 происходит множественное отключение линий электропередачи в штате Мичиган. В 16-25 Атомная электростанции Indian Point 2 и 3 в городе Buchanan, штат Нью Йорк, автоматически останавливаются в результате потери электрической нагрузки.

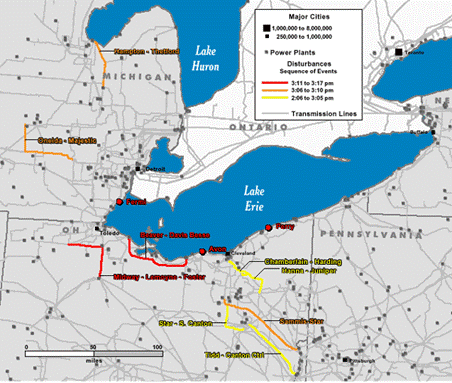

Рисунок 3 Последовательность отключения ВЛ, в начале развития аварии
Последствия аварии
- 62000 мегаватт нагрузки обесточено
- 50 миллионов жителей в США и Канаде остались без света
- отключения электроэнергии происходили в 8 штатах и 2 канадских провинциях
- 22 атомных реактора были автоматически отключены на 9 атомных станциях США и Канады
- были закрыты 10 аэропортов
- отменено или задержано 700 авиарейсов
- 350000 человек застстряли в Нью Йоркской подземке
