Блоки коррекции объема газа «Флоугаз» (стр. 4 )

Обозначение документа, на который дана ссылка	Номер раздела, подраздела, пункта, подпункта, перечисления, приложения, в котором дана ссылка
ГОСТ 2939-63	Газы. Условия для определения объема	1.1, 1.2.1.3
ГОСТ	Термопреобразователи сопротивления из платины, меди, никеля Общие технические требования и методы испытний.	1.1.2, 1.4.15
ГОСТ	Изделия электрические. Оболочки. Степени защиты. Обозначения. Методы испытаний.	1.2.2.2
ГОСТ Р	Приборы контроля и регулирования технологических процессов. Общие технические условия.	1.2.2.3, 6.1
ГОСТ 30319.2-96	Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости.	1.2.10
ГОСТ Р 52350.0-2005	Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования.	1.2.4.1, 1.6.1
ГОСТ Р 52350.11-2005	Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепьi	1.2.4.1, 1.6.1
ПУЭ, 2005г	Правила устройства электроустановок	1.2.4.2, 3.2.4
ГОСТ	Изделия электротехнические. Зажимы заземляющие и знаки заземления.	1.6.1
ГОСТ	Упаковка для изделий машиностроения.	1.8.1
ГОСТ 9.014-78	Временная противокоррозионная защита изделий. Общие требования.	1.8.3
ГОСТ 2991-85	Ящики дощатые неразборные для грузов массой до 500 кг.	1.8.4
ГОСТ Р 52350.14-2006	Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).	3.2.4
ГОСТ Р 52350.17-2006	Электрооборудование для взрывоопасных газовых сред. Часть 17. Проверка и техническое обслуживание электроустановок во взрывоопасных зонах.(кроме подземных выработок).	3.2.4
ГОСТ Р 51330.18 – 99	Электрооборудование взрывозащищенное. Часть19. Ремонт и проверка электрооборудования, используемого во взрывоопасных газовых средах (кроме подземных выработок..).	3.2.4

8 ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ

Обозначение документа, на который дана ссылка	Номер раздела, подраздела, пункта, подпункта, перечисления, приложения, в котором дана ссылка
ГОСТ	Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение.	6.5
ГОСТ	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов.	5.1, 6.4
ГОСТ Р 8.	Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков	2.3.2

Приложение А

(рекомендуемое)

Форма опросного листа

для заказа блока коррекции объема газа «ФЛОУГАЗ»

1 Диапазон измеряемого давления ( Рmin./ Рmах.)……………..___________

2 Способ установки преобразователя давления ………………встроенный (выносной)

* 3 Диапазон измеряемого перепада (ΔРmin./ ΔРmах.)……………… ____________

4 Преобразователь температуры газа…………………………… медный (платиновый),

интегрированный (не интегрированный)

* 5 Преобразователь температуры окружающей среды…………медный (платиновый)

интегрированный(не интегрированный)

встроенный ( выносной)

6 Тип применяемого счетчика газа ………….....................................___________

7 Паспортные данные счетчика (Qmin./ Qmax.)……………………….._____________

8 Подстановочные значения:

- по расходу(Qmin. под./ Qmax. под.)………………………………____________

- по давлению ( Рmin. под./ Рmах. под.)……………………………____________

- по температуре газа……………………………………………..____________

9 Содержание в газе:

СО2……………………………………………. ____________

NО2………………………………….……..….. ____________

10 Плотность газа при н. у………………………………...…………____________

11 Способ установки………………………………на счетчик (раздельная установка )

12 Необходимость в монтажном комплекте ………………………____________

*- указывается при наличии заказа на комплектацию блока с узлом измерения перепада давления и преобразователя температуры окружающей среды.

Руководитель предприятия ( подпись, печать)

Приложение Б

(справочное)

СХЕМЫ ПОДКЛЮЧЕНИЙ

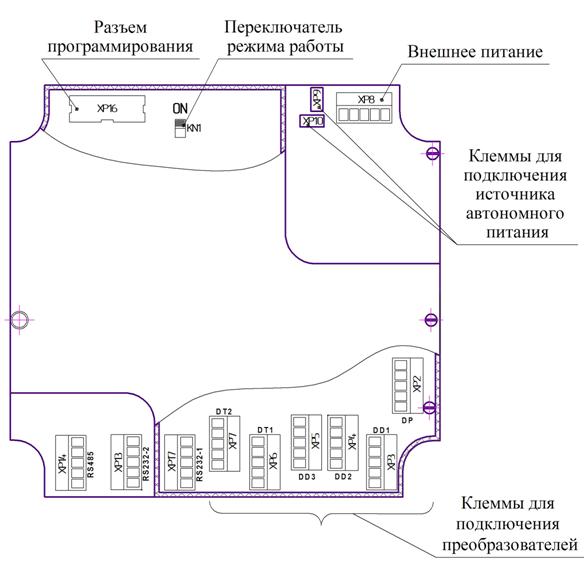

Рисунок Б 1 Расположение и маркировка клемм монтажной платы для подключения преобразователей и внешних устройств

Приложение Б (лист 2)

Обозначение клемм	Схема подключения	Подключаемый преобразователь
XS 2		Преобразователь расхода
«Сторожевой геркон»
XS 6; 7		Преобразователи температуры газа (2) и внешней среды (3)
XS 3; 4		Преобразователи давления (4) и перепада давления (5)

Рисунок Б 2 Схемы подключения преобразователей

Приложение Б (лист 3)

Обозначение клемм	Схема подключения	Внешняя цепь
XS 13;17		Принтер Epson LX-300+
	Модем ZyXEL OMNI 56K MINI или GSM-Модем Siemens MC35i
	ПК
XP 14		Устройство согласования RS485
XS 8		Внешний источник питания Вход: ~220В, 50Гц Выход: = 9В±10%, 100мА макс

Рисунок Б 3 Схемы подключения интерфейсных цепей внешних устройств и внешнего источника питания

Приложения Б (лист 4)

Рисунок Б 4 Схема подключения блока к внешним устройствам (ПК, модем, принтер) во взрывоопасной зоне

Приложения Б (лист 5 )

Рисунок Б 5 Схема подключения внешнего источника питания во взрывоопасной зоне

Приложения Б (лист 6)

Рисунок Б 6 Схема подключения устройства согласования RS - 485 во взрывоопасной зоне
