Каталог по Фасвочно-упаковочной оборудований (стр. 3 )

на дозах до 100 г (семечки, сухарики, орешки и т. п.) получить производительность не ниже 75 упак./мин;

на дозах до 1000 г производительность не ниже 55 упак./мин

Отличительными особенностями технологии ТОВ® является:

- повышенная производительность при высокой точности достигается за счет оптимизации вибрации и постоянного контроля процесса дозировки и упаковки;

- программное обеспечение ТОВ® подбирает оптимальные параметры дозировки;

- в памяти компьютера хранятся параметры фасовки и упаковки различных продуктов, что позволяет ускорить настройку автомата на другой продукт;

- мониторинг технического состояния аппарата за последние сутки, что позволяет получить информацию о его работе, времени простоя и т. д.

- передача информации на удалённые терминалы (компьютер, мобильный телефон) по интернету.

- невосприимчивость к кратковременным перепадам напряжения в сети, высокая помехозащищенность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики/Модель	АВI	АBI-ТОВ®
Тип дозатора	весовой однокаскадный 3 ручья
Пределы дозирования, гр.	1
Точность дозировки, %	Согласно по ГОСТ Р 8.
Количество ручьёв дозирования	3
Производительность, уп/мин. 100 гр/ 1000	60/40	75/55
Размер пакета (ш/д), мм	100~200х100~330
Максимальный диаметр рулона, мм	380
Потребление, л/мин./давление воздуха, атм	100 / 6-8
Характеристики электропитания	380В + 5%, 50 Гц
Потребляемая мощность, кВт	3
Масса, кг	700
Габариты (д/ш/в), мм.	1400 x 1500 x 2700

Стандартные размеры пакетов - 95x205мм, 120x260мм, 140x300мм, 160x340мм, 180x380мм

Оборудование Российского производства и по вашему требованию в конструкцию могут быть внесены нестандартные изменения, дополнения.

Стоимость АВI с 3-х руч. вес доз. без доп. опций с НДС без учета доставки, - 710 000 руб.

Стоимость АВI - ТОВ® с 3-х руч. вес. доз. без доп. опций с НДС без учета доставки, - 880 000 р.

*Код IP 54, согласно стандарта МЭК 60529 позволяет выразить определённую степень защиты:

-5 - Защита от контакта проводом. Частичная защита от проникновения пыли.

-4 -Защита от водяных брызг, падающих под любым углом.

Гарантия 24 месяца.

ОПЦИИ ДЛЯ ФАСОВОЧНО-УПАКОВОЧНОГО ОБОРУДОВАНИЯ Цена
Устройство формирования плоского дна	31 200
Комплект сменных формирующих устройств для ширины пакета 90мм~190мм	31 200
Система отсоса и удаления пыли	31 200
Устройство просечки отверстия «Еврослот»	23 010
Устройство обдува горизонтального шва пакета	19 000
Комплект платформ обслуживания	19 000

Загрузочный транспортер ковшовый, с бункером 0,1м 3, с датчиком уровня, скорость цепи - 15 м/мин, высота - 3,2м, 380В, 0,5 кВт. – 170 000 руб.

Отводящий транспортер, ленточный, скорость-9 м/мин, ширина ленты - 300 мм, длина-1500 мм - 49 000 руб.

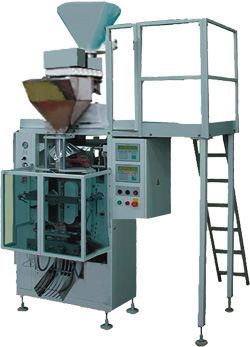

3. ФАСОВОЧНО-УПАКОВОЧНЫЕ АВТОМАТЫ С ОБЪЕМНЫМ ДОЗАТОРОМ ДЛЯ СЫПУЧИХ ПРОДУКТОВ.

Упаковочные автоматы с объемным дозатором предназначены для дозировки по объему и упаковки в формируемые пакеты из термосвариваемых пленок сыпучих продуктов. Упаковочный автомат вертикального типа состоит из упаковочной машины и расположенного сверху блока объемного дозатора. Упаковочная машина включает в себя: узел формирования и запайки пакета, механизм протяжки пленки ремнями, механизм размотки рулона пленки. Объемный дозатор включает в себя: набор стаканов, бункер-накопитель, механизм отвода отдозированного продукта в формируемый пакет. Упаковочные автоматы выполнены с использованием электронных компонентов ведущих производителей Omron (Корея), пневматических компонентов компании Camocci (Италия). Технические возможности автомата: -возможность изготовления пакета с плоским дном; -цифровая индикация веса и температуры сварочных губок; -микропроцессорное управление; -механизм центровки шва; -маркировка даты и веса; -быстрая переналадка на другой продукт и размер пакета.

Базовая спецификация: Упаковочная машина. · Комплект устройства для формирования пакета · Механизм центровки шва · Сменные наконечники воротника формирования пакета · Система работы по фотометке для плёнки с напечатанным рисунком · Система изменения длины пакета для плёнки без рисунка · Система точного контроля температуры сварочных губок · Пневмосистема компенсатора давления продольной сварочной губки на формирующую трубу · Устройство размотки и торможения рулона плёнки Блок объемного дозирования · Дозатор имеет возможность точной регулировки.

Спецификации опций: · Сменное формирующее устройства для пакетов различной ширины · Устройство формирования пакета с плоским дном · Термопринтер (ленточный или роликовый) · Система отсоса и удаления пыли из зоны сварки швов пакета · Устройство вырубки отверстия типа "еврослот" · Устройство обдува горизонтального шва пакета · Варианты весового дозатора для различных типов продуктов

Технические характеристики.

Параметры/Модель	О-1	О-2
Тип дозатора	Oбъемно-роторный дозатор
Пределы дозирования, мл.	5	2
Точность дозировки, %	99
Производительность, упак/мин.	45	60
Размер пакета (д/ш), мм	от 100х50 до 300х300
Максимальный диаметр рулона, мм	400
Давление воздуха, атм.	не менее 6
Потребление воздуха, л/мин.	100
Характеристики электропитания	380В + 5%, 50 Гц
Потребляемая мощность, кВт	1~2
Вес. кг	300	400
Габариты (д/ш/в), мм.	1300 x 1500 x 2800

Стоимость автомата с объемным дозатором, произв-стью до 45 уп/мин (50-250 мл.), - 440 000 р. с НДС без учета доп. Опций и без доставки.

Стоимость автомата с объемным дозатором, произв-стью до 60 уп/мин (мл.), - 480 000 р. с НДС без учета доп. Опций и без доставки.

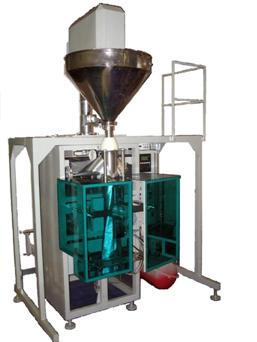

4. ФАСОВОЧНО-УПАКОВОЧНЫЙ АВТОМАТ СО ШНЕКОВЫМ ДОЗАТОРОМ

Упаковочный автомат предназначен для дозировки по объему и упаковки в пакеты из термосвариваемых пленок плохосыпучих продуктов и порошков. Упаковочный автомат вертикального типа состоит из упаковочной машины и расположенного сверху объемно-шнекового дозатора. Упаковочная машина включает в себя: узел формирования и запайки пакета, механизм протяжки пленки ремнями, размотки рулона пленки. Oбъемно-шнековый дозатор включает в себя: бункер-накопитель с ворошителем продукта, дозирующий шнек, систему отвода отдозированного продукта в пакет. Упаковочные автоматы выполнены с использованием электронных компонентов компании Omron (Корея), пневматических компонентов,- компании Camozzi (Италия) . Технические возможности автомата: -возможность изготовления пакета с плоским дном; -цифровая индикация температуры сварочных губок; -микропроцессорное управление; -маркировка даты; -быстрая переналадка на другой продукт и размер пакета.

Базовая спецификация: ·  упаковочная машина. дозатор шнековый ·  термотрансферный датер ·  датчик фотометки ·  комплект формирующего устройства ·  электромеханическое устройство размотки пленки ·  комплект платформ обслуживания Спецификация опций: ·  Сменное формирующее устройства для пакетов различной ширины ·  Устройство формирования пакета с плоским дном ·  Система отсоса и удаления пыли из зоны сварки швов пакета ·  Устройство вырубки отверстия типа "еврослот" ·  Устройство обдува горизонтального шва пакета

Технические характеристики.

Параметры/Модель	шнековый
Тип дозатора	шнековый дозатор
Пределы дозирования, мл.	100 – 2000 ( до 5000 спец.)
Точность дозировки, %	99
Производительность, упак/мин. - до 0, 5 кг - 0, 5 - 2, 0 кг - 2,0 - 5, 0 кг	до 40 до 25 до 10
Размер пакета (д/ш), мм	от 100х50 до 310х220
Максимальный диаметр рулона, мм	400
Давление воздуха, атм.	не менее 6
Потребление воздуха, л/мин.	100
Характеристики электропитания	380В + 5%, 50 Гц
Потребляемая мощность, кВт/час	1~2
Вес. кг	350

Оборудование Российского производства и по вашему требованию в конструкцию могут быть внесены нестандартные изменения, дополнения. Гарантия 24 мес.

Стоимость базовой комплектаций без доп. опций с НДС без учета доставки, - 800 000 руб.

БУНКЕР-НАКОПИТЕЛЬ С ПОДАЮЩИМ ШНЕКОВЫМ ТРАНCПОРТЕРОМ.

Автоматическое отслеживание уровня продукта в загрузочном бункере фасовочно-упаковочного аппарата. Регулируемая высота подъема. Возможность изготовления на различную высоту подъема. Стоимость Шнек. Загрущика с бункером: руб. Технические характеристики. объем бункера, м3 0,14 высота загрузочного бункера, мм 1 000 электропитание 3 фазы, 50 Гц,380 В потребляемая мощность, кВт 2 габаритные размеры, мм 1500х950х3 000 масса, не более, кг 150

Автомат фасовочно-упаковочная У-03 серия 057 (исполнение 21Ш) до 10 кг

		Состав: машина упаковочная, устройство дозирующее, рама. Особенности исполнения: Автоматическая фасовочно-упаковочная машина с однокаскадным двухручьевым дозатором, датером, фотодатчиком. Объем весового ковша 9 литров. Возможность двойной протяжки пленки, автоматическая пауза в работе после выдачи заданного числа пакетов, подсчет изготовленных пакетов, память на 10 программ, адаптивная подстройка работы дозатора на оптимальный режим. Предназначена для работы с п/э пленками до 720мм. Импульсный или постоянный нагрев сварочных губок. При установке «прорубной ручки на три пальца». Электроника Корейская, Пневматика,- Итальянская. Электроника Корейская, пневматика,- Италянский.
		Технические характеристики:
		Пределы дозирования, гр.	10
		Производительность:	1
		доза от 100 до 1500 гр. (включительно)	до 15 уп/мин
		доза от 1501 до 5000 гр. (включительно)	до 12 уп/мин
		Электропитание, В	220
		Потребляемая мощность, кВт, не более	2,5
		Вместимость бункера, л	90,5
		Масса, кг	350
		Габариты, мм	2370x1160x1400
		Расход воздуха, л/мин	410
		Дополнительные опции:
		Устройство удаления пыли из пакета
	Устройство быстрой замены рулона пленки
	Устройство заполнения пакета инертным газом
	Прорубная ручка "под три пальца"р.
		Компрессор АВ200/510 (ресивером 200л.)р.
		Устройство формирования плоского днар.
		Транспортер подающий с накопит. Бункером р.
		Транспортер отводящийр.
		Датчик окончания упаковочной плёнки входит
		Подъемник для больших пакетов входит
		Сменное формир. Устр. под др. шир. 1комп. (стандартный)р.
Стоимость без дополнительных опций: руб. НДС и без учета доставки. Дополнительные опций : руб. Полная стоимость линий:1 руб. с НДС и без учета доставки. Срок изготовлений и подготовка к отправке оборудований 30-35 рабочих дней после получения 50% предоплаты от стоимости оборудования. Пуско-наладка и обучение персонала составляет 5% от стоимости оборудование. Гарантия -1 год Внешний вид пакетов с прорубной ручкой на три пальца (т. э. с еврослотом), типа “подушка” и размеры горизонтального шва показаны на рисунке.
