Система контроля изоляции фидеров «СКИФ»
для автоматического поиска места замыкания на «землю» в сетях постоянного тока.
Система контроля изоляции фидеров для поиска места замыкания на «землю» в сетях постоянного тока «СКИФ» предназначена для автоматического поиска места повреждения изоляции в сети постоянного тока без отключения потребителей сети.
Система позволяет эксплуатационному персоналу автоматически определить фидер, питающий поврежденный участок, а на периферии сети – панель, ячейку, провод и т. п. с нарушенной изоляцией.
Система СКИФ состоит из:

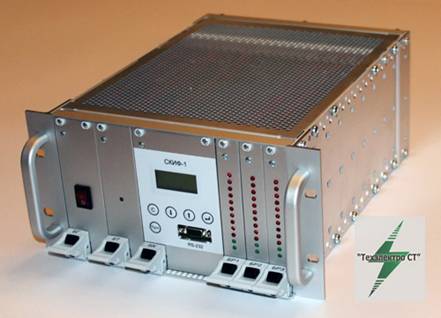

– стационарного "СКИФ-С", который устанавливается на щите постоянного тока и автоматически с помощью электромагнитных датчиков тока определяет поврежденное присоединение (фидер) и секцию шин ЩПТ;
– переносного "СКИФ-П" в виде специализированного прибора для ручного поиска местоположения дефекта изоляции.
Структура условного обозначения:
СКИФ - 2
На 20 – 100 присоединений
Система контроля изоляции фидеров
Система изготавливается двух типоразмеров:
– «СКИФ-1» с количеством датчиков от 20 штук до 60 штук;
– «СКИФ-2» с количеством датчиков от 60 штук до 100 штук.

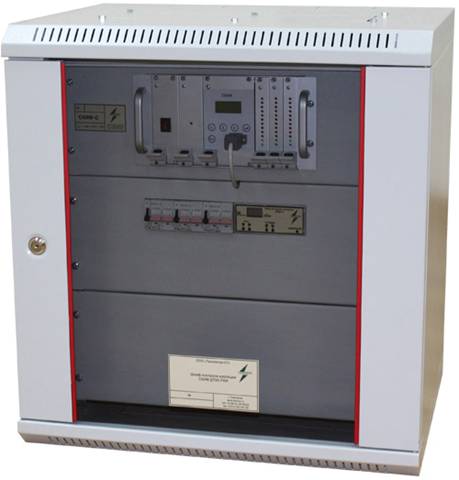

Система «СКИФ» может поставляться в отдельном шкафу с необходимыми автоматическими выключателями, клеммами и монтажом.
«СКИФ» может быть включен систему АСУ ТП энергообъекта.
«СКИФ-С» предназначен для автоматического определения поврежденного фидера и секции шин постоянного тока.
Обеспечивает:
– автоматическую перенастройку при изменении ёмкости контролируемой сети;
– цифровую настройку уставок и аналоговых сигналов по фидерам (опорного напряжения, тока фидера и cos f);
– наложение опорного напряжения на контролируемую сеть;
– организацию опроса ЭМД;
– цифровую обработку аналоговых сигналов с выводом на ЖК дисплей фидеров с пониженной изоляцией;
– сигнализацию снижения изоляции на фидере;
– связь с верхним уровнем энергообъекта по интерфейсу RS232-RS485 с протоколом Modbas RTU.
«СКИФ-С»

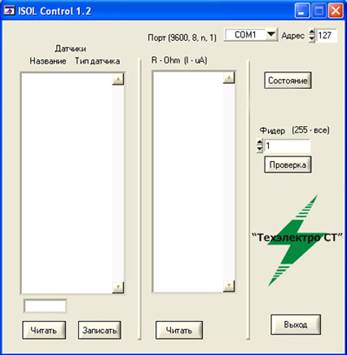

Сервисная программа СКИФ-С (ISOL Control 1.2) (поставляется вместе с системой СКИФ) предназначена для:
– кодировки фидеров (номер датчика, проектное обозначение панели и коммутационного аппарата фидера);
– контроля состояния системы;
– выборочного контроля величин сопротивления изоляции или токов утечки по присоединениям сети постоянного тока.

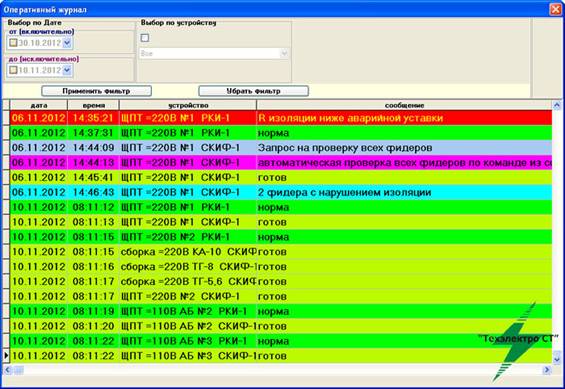

Программный комплекс. «Контроль изоляции постоянного тока».
Программный комплекс поставляется отдельно. Система СКИФ обязана работать в связке с реле контроля изоляции РКИ-1 (производства ООО “Техэлектро СТ”).

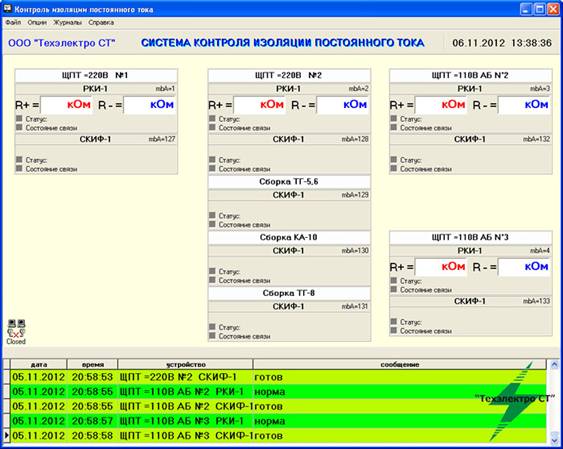

Программный комплекс позволяет удалённо с помощью персонального компьютера производить управление и контроль изоляции постоянно тока на объекте.
«СКИФ-П» обеспечивает возможность ускоренного поиска непосредственного места замыкания на землю в контролируемой сети с цифровой индикацией на ЖК дисплее величин опорного напряжения, тока и сопротивления изоляции присоединения.
«СКИФ-П»
Примечание: СКИФ-П без СКИФ-С использоваться не может.

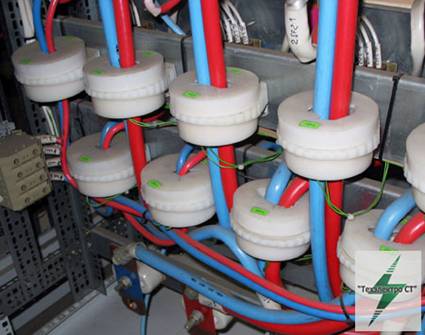

«ЭДМ» обеспечивают функцию измерительных трансформаторов тока и осуществляют гальваническую развязку.
«ЭМД».
Основные технические параметры системы «СКИФ»:
№ п/п | Наименование параметра | Значение | ||
СКИФ-1С (стационарный) | СКИФ-2С (стационарный) | СКИФ-П (переносной) | ||
1 | Напряжение питания, В | ~220 +10% / -15% | ~220 +10% / -15% | - 4х1,5 ±10% |
2 | Потребляемая мощность, не более, ВА | 40 | 40 | 1 |
3 | Номинальное напряжение контроли-руемой сети постоянного тока, не более, В | 220 +10% / -15% | 220 +10% / -15% | 220 +10% / -15% |
4 | Диапазон регулирования напряжения генератора опорного напряжения, В | 0 - 60 | 0 - 60 | -- |
5 | Предельное селективно опреде-ляемое снижение сопротивления изоляции, не более, кОм | 50 | 50 | 50 |
6 | Максимальная суммарная емкость контролируемой сети, не более, мкФ | 30 по заказу до 50 | 30 по заказу до 50 | -- |
7 | Максимальная суммарная емкость контролируемого фидера, не более, мкФ | 2 | 2 | -- |
8 | Максимальная суммарная емкость периферийных участков (панели, ячейки, провода), не более, мкФ | -- | -- | 2 |
9 | Число автоматически контро-лируемых фидеров, не более, шт. | 60 | 100 | -- |
10 | Габаритные размеры, (высота, ширина, глубина), мм | 132x270x338 | 132x376x338 | 195x100x44 |
11 | Масса, не более, кг | 4 | 5 | 1 |
Система СКИФ может поставляться в отдельном шкафу с автоматическими выключателями, приборами и с выполненным монтажом.
