Замена испарившейся воды в аквариуме - Niveaumat

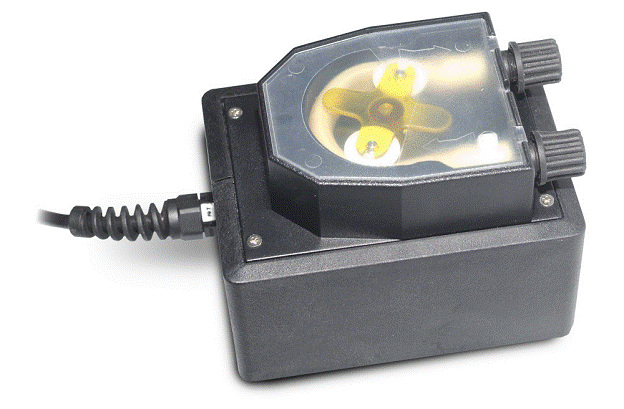

SP 3000 Niveaumat

Niveaumat является полностью законченным блоком. Он предназначен для замены испарившейся воды в аквариуме непосредственно из емкости. При покупке данного устройства, вы выбрали высшее качество продукта. Он был специально разработан для использования в аквариуме и был протестирован специалистами.

1. Особенности

В любом аквариуме вода испаряется, и должна пополняться регулярно. Особенно в соленой воде

аквариума важно автоматизировать процесс, чтобы избежать колебаний концентрации соли.

В Niveaumat-перистальтический насос с подключенным датчиком уровня. Жидкость транспортируется по неоднократно разминаемому шлангу. Он может использоваться везде, где жидкость закачивается небольшим количеством.

Дозирующий насос поставляется с синхронным двигателем длительного режима работы и помпой, выполнен из Santoprene®, специально разработанным материалом, устойчивым к воздействию многих химических веществ, и с очень длинной продолжительностью «жизни» - как правило, выдерживает более 3 млн. нажатий.

Синхронный двигатель работает с фиксированной скоростью и не может быть регулирован.

Важное примечание:

- Помпа должна работать при правильном напряжении (см. типовой шильдик).

2. Поставка

Niveaumat состоит из следующих частей (Рис. 1):

- перистальтический насос (2), с датчиком уровня (4)

- холдинга на табличке датчика уровня (4)

- источник питания для насоса (12 V=, 10 вт) (7)

- 2,5 м прозрачный ПВХ шланг (воздушного шланга 6/4 мм, ¼")

- всасывающий шланг (5) обратный клапан (6)

- выход покапельно воды (8)

- запасной шланг для насоса

3. Технические Данные

Тип

Niveaumat

Питание:

Безопасное напряжение насоса:

230 В / 50 Гц

12 V=

Потребляемая мощность

4.5 вт

Максимальный поток

3 л/час - 50 мл/мин - 0.8 галлонов

Соединения

шланг 6/4 мм (¼")

Двигатель

синхронный

Скорость

20 об/мин

Срок жизни двигателя

>10,000 часов

Срок жизни помпы

>3 Млн. оборотов

Непрерывный режим работы

Да

4. Установка

- Помпа может эксплуатироваться только в сухом месте, она не предназначена для погружения во время использования. Она должна быть надежно закреплена с помощью слотов, прикреплённых в сухом месте.

- Насос самовсасывающий и должен быть установлен выше уровня воды жидкости хранения

ёмкости (см. Рис. 1).

- Выход всегда должен быть расположен выше аквариума или САМПа. Если насос останавливается в горизонтальном положении, то насос не будет выступать в роли обратного клапана. Вода вернётся обратно в бак-накопитель (см. Рис. 1).

- Обратный клапан (6) , должны быть помещен в впускной штуцер (5) насоса. Это предотвращает

Давление на трубку и гарантирует, что будет тот же объем дозирования во время каждого рабочего

цикла (см. Рис. 1).

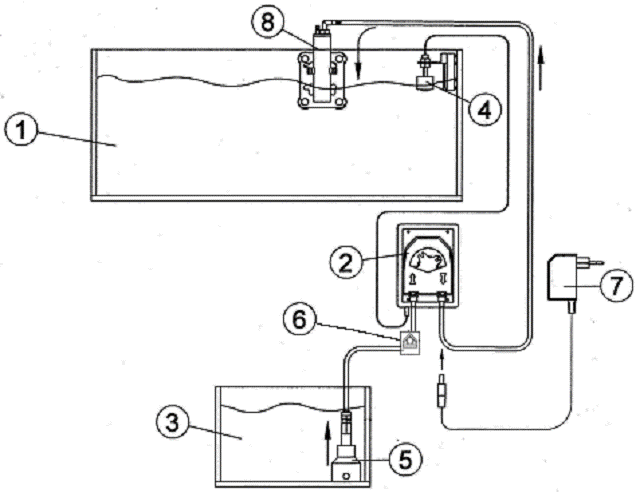

Рис. 1: Метод установки для дозирования с дозирующей ёмкостью.

1. Принимающая ёмкость (Аквариум, САМП и т. д.)

2. Niveaumat

3. Ёмкость с подмениваемой водой (водохранилище, и т. д.)

4. Датчик уровня

5. Всасывающий фитинг

6. Обратный клапан

7. Питание 12 V=

8. Покапельный выход воды

5. Подключение к аквариуму

- Датчик уровня: В аквариумах с внутренним фильтром или закрытая система фильтров (канистровый фильтр), датчик уровня помещается непосредственно в аквариуме. Поплавок должен быть помещен высоту желаемого уровня воды. Зафиксированный, он монтируется на держащее основание с резиновыми присосками на стекло аквариума. Закрепляйте осторожно. Конечно, мы рекомендуем клей на каждую резиновую присоску с каплей аквариумного силикона на стеклянной основе. В аквариумы с открытыми системами фильтрации под дисплейным аквариумом, датчик уровня устанавливается в фильтр ёмкости на высоте желаемого уровня воды (Рис. 2).

- Всасывающий фитинг: всасывающая сторона насоса (подключение слева) подключен к всасывающему шлангу (4/6 мм) и ёмкости для хранения всасывающего фитинга (5). Стеклянные или

пластиковые ёмкости и канистры с правильным объёмом могут быть использованы в качестве ёмкости для хранения воды для подмены. Всасывающий фитинг находится в нижней части ёмкости. Обратный клапан предотвращает вытекание воды вниз по шлангу от высокого давления. В любом случае, выход должен быть расположен выше уровня поверхности кромки ёмкости. Это предотвращает от эффекта сифонирования, если остановка насоса с приводом оси будет приведена в горизонтальной позиции.

- Напорный фитинг: напорная сторона насоса соединяется с 6/4 аквариумным шлангом

непосредственно в аквариум или фильтр. Капельный выход устанавливается над поверхностью воды, чтобы вода была в свободном падении. Это предохраняет воду от вытекания назад.

- Насос: Он должен быть установлен выше аквариума или САМПа, чтобы предотвратить любые проблемы, которые возникают при утечке.

- Комбинация с Kalkwasserstirrer KS 1000: Niveaumat можно прекрасно сочетать

с Aqua Medic Kalkwasserstirrers (e. g. KS 1000) пополнения запасов воды подаётся из

емкости для хранения и через Kalkwasserstirrer в аквариум или фильтровальную ёмкость.

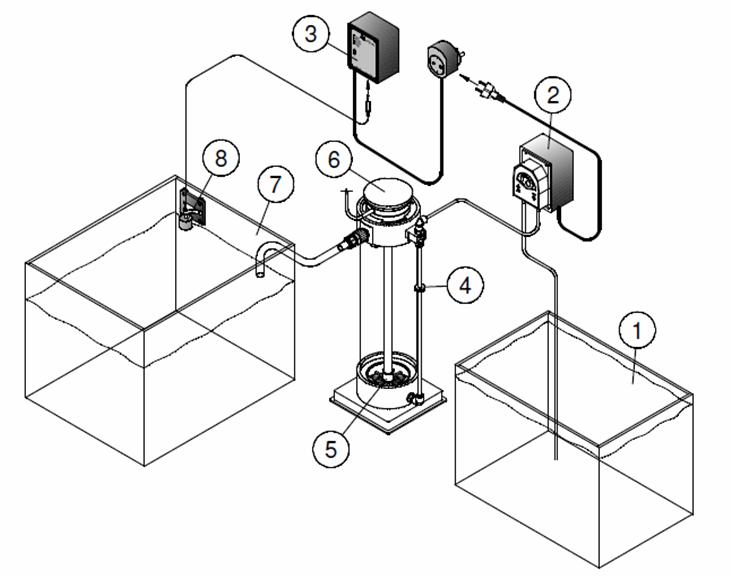

Рис. 2 Комбинация Niveaumat с Kalkwasserstirrer KS 1000

1. Резервуар для пресной воды

2. Niveaumat

3. Разъем питания

4. Обратный клапан

5. Kalkwasserstirrer

6. Двигатель

7. Аквариум или САМП

8. Датчик уровня

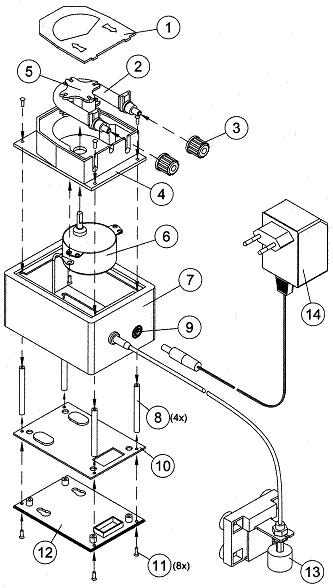

6. Список Деталей

Niveaumat

1. Крышка

2. Шланг с фитингами

3. Гайка сальника

4. Корпус насоса

5. Ведущее колесо с роликами

6. Двигатель

7. Корпус

8. Медный штифт (4 шт.)

9. 12 V=разъем для подключения

10. Внутренней задней панели

11. Винты, 8 шт

12. Внешняя задняя панель

13. Датчик уровня, включая защитную

пластину

14. Разъем питания

7. Техническое Обслуживание

Шланг насоса и электродвигателя являются расходными материалами, должны поддерживаться в рабочем состоянии и регулярно меняться.

Шланг насоса: насос, шланг имеет жизни прибл. 3 млн. поворотов и после этого требует замены. Если насос работает постоянно, шланг следует менять каждые 3 – 4 месяца. Мы рекомендуем использовать оригинальные Aqua Medic запасные шланги, те, что поставляются в комплекте с фитингами.

Смазка: Перед установкой шланга, он должен быть смазан. Насос будет работать должным образом, если шланг эффективно смазан.

Нагревание: В процессе длительной эксплуатации, двигатель может нагреваться до 70 C. Это нормально и не влияет на производительность или срок жизни. Однако, слишком мало смазки на шланге может вызвать неисправности двигателя и перегрева.

Ведущее колесо с роликами: пластиковые колеса и ролики рассчитаны на долгую жизнь.

Тем не менее, может возникнуть необходимость в изменении сборки, которая должна быть выполнена следующим образом:

Снимите шланг, нажав кнопку фитинга на корпусе. Ведущее колесо теперь может быть

снято с вала, при нажатии на штуцер.

Двигатель: двигатель может работать >10 000 часов. Чтобы заменить двигатель, снимите колесо. Отверните 4 винта на задней панели. Теперь, снимите заднюю панель и защитную пластину.

Под подключением кабеля питания от разъема блока отвинтите 2 винта, крепящие

двигатель к корпусу.

В соответствии собираем с новым двигателем в обратном процессе, описанном выше.

Обратный клапан: обратный клапан на всасывающем фитинге, нужно контролировать и очищать время от времени, и заменять, если это необходимо.

Предупреждение по технике безопасности

Насос может использоваться только внутри помещения. Перед проведением любых работ на насосе, отсоедините кабель питания от сети.

8. Гарантия

В случае обнаружения дефекта материала или изготовления в течение 12 месяцев от даты покупки AB Aqua Medic GmbH обязуется отремонтировать или, по своему усмотрению, заменить неисправную деталь бесплатно - при условии, что продукт был установлен, и использовался для той цели, что было предусмотренных нами, используется в соответствии с инструкциями.

Гарантийный срок не распространяется на все расходные материалы.

Доказательством Покупки является представление оригинала счета-фактуры или квитанции с указанием дилера, наименование, модель, номер и дату покупки, или Гарантийный талон, если это уместно. Данная гарантия может, не применяются, если на любой модели серийный номер был изменен, удален посторонними лицами или организаций, подписавших ремонт, модификацию или изменения, или ущерб, причиненный аварией, ненадлежащего использования или небрежности.

Мы сожалеем, что мы не способны принять какой-либо ответственности за косвенные убытки.

Пожалуйста, обратите внимание, что изделие не имеет неисправностей в соответствии с условиями данной гарантии, где продукт, или любой из его составных частей, изначально не разрабатывалась и / или выпускаемых для рынка в которой он используется.

Эти заявления не влияют на законные права как потребителя.

Если ваш AB Aqua Medic GmbH продукт работает не правильно, пожалуйста, свяжитесь с вашим дилером в первой инстанции.

Обратитесь, пожалуйста, убедитесь, что вы прочитали и поняли инструкции по эксплуатации.

Если у вас есть любые вопросы, ваш дилер не может ответить, пожалуйста, свяжитесь с нами.

Наша политика является постоянное техническое совершенствование, и мы оставляем за собой право изменять и корректировать спецификацию наших продуктов без предварительного уведомления.

AB AQUA MEDIC GmbH - GewerbeparkBissendorf/Germany

- Technical changes reserved – 05/2010
