Щитки серии ОП, ОЩ, ОЩВ, УОЩВ (-6, -12)
(изделия сертифицированы)
Назначение:
Щитки осветительные предназначены для приема и распределения электроэнергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей в зданиях промышленного и административно-бытового назначения.
|
Технические характеристики:
Ввод - электрическая сеть трёхфазного переменного тока напряжением 380/220В, с глухозаземленной нейтралью, частоты 50 или 60Гц. Подключение линии электропитания производится либо к специальным вводным контактным зажимам, либо к вводным автоматическим или пакетным выключателям. Распределение - однофазными линиями, защищенными однополюсными выключателями. Число однофазных линий для ОП, ОЩ, ОЩВ и УОЩВ соответственно 6 или 12. Ном. ток расцепителей одинаковый для всех выключателей: 16, 20 или 25А {указывается в заказе).
|

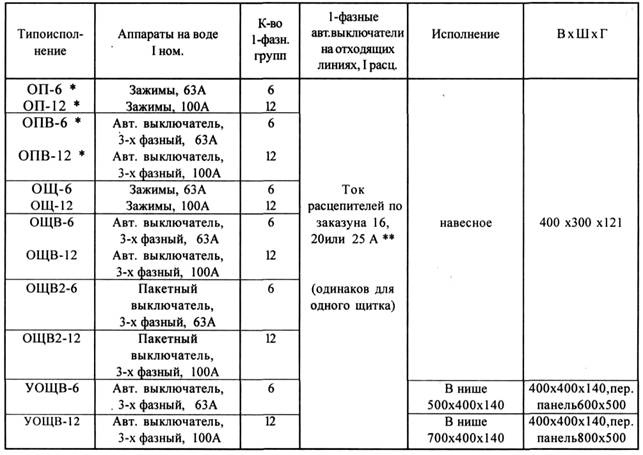

Щитки осветительные: |
*) Допускаются габариты, отличные от указанных, по согласованию с заказчиком.
**) Допускается установка 1-фазных выключателей с током расцепителей, отличным от указанных (выбирается из ряда: 6,3; 10; и 31,5 А).
|
Исполнение:
Металлические ящики навесного (ОП, ОЩ, ОЩВ) или утопленного
исполнения (УОЩВ), с дверцами.
Для ввода кабеля сверху и снизу ящиков предусмотрены специальные
отверстия.
Максимальное число и сечение жил проводов, присоединяемых к вводному
зажиму, 2х50мм1. Предусматриваются также нулевой рабочий проводник
(N) - изолированный от металлического корпуса щитка и нулевой защитный проводник (РЕ), присоединенный к металлическому
корпусу щитка.
Степень защиты шкафов IP31 по ГОСТ14 254-96.
Климатическое исполнение УХЛ4 по ГОСТ.
Щитки осветительные соответствуют ТУ .
Гарантийный срок:
12 месяцев со дня ввода в эксплуатацию. Срок хранения 6 месяцев от даты отгрузки.
