Полка приборная

1. Крепежный элемент

DCE 19.103.00-01

1.1 Установка 19” аксессуаров (приборов) и оборудования, а также приборных полок производится на перфорированный профиль при помощи крепежного элемента. Крепежный элемент (см. рис1) представляет собой винт (в) с пластмассовой шайбой (ш) и с квадратной гайкой в металлической обойме (г).

1.2. Порядок установки:

1.2.1 Выбрать отверстия на перфорированном профиле, необходимые для установки оборудования.

1.2.2 Установить в каждое из выбранных отверстий крепежный элемент, по следующему алгоритму:

а)  выкрутить винт;

б)  сжать металлическую обойму крепёжного элемента;

в)  завести отогнутые лепестки обоймы в квадратное отверстие перфорированного профиля с внутренней стороны;

г)  разжать обойму. При помощи отогнутых лепестков крепежный элемент должен удерживаться в квадратном отверстии профиля.

1.3 Приставить устанавливаемое оборудование и закрепить винтами через установочные отверстия к перфорированному профилю.

2. Полка приборная ДЛЯ стойки

DCE 19.125.45

DCE 19.125.60

2.1 В стойках для размещения оборудования различного типа часто используют приборные полки. Полка приборная представляет собой стальную, перфорированную панель, прикреплённую к профилям стойки при помощи уголков.

2.2 Полки приборные поставляются в разобранном виде. Комплектность поставки представлена в таблице 1.

2.3 Крепёжный элемент в комплект приборной полки не входит. Для установки полки требуется два комплекта крепежного элемента.

НЕ нашли? Не то? Что вы ищете?

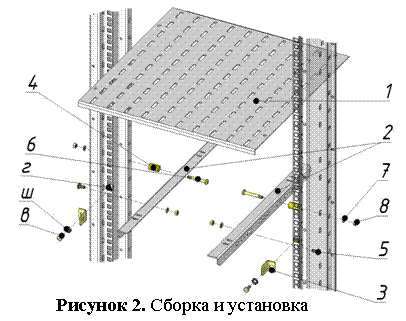

2.4 Сборку и установку полки произвести согласно рис.2. Для этого - выбрать отверстия на боковой поверхности перфорированного профиля, необходимые для установки полки и установить крепежные элементы на том же уровне в квадратные отверстия фронтальной поверхности профиля по алгоритму представленному выше.

2.5 Установить и закрепить к перфорированному профилю стойки крепёжный уголок (3) при помощи винта с пластмассовой шайбой, входящих в комплект крепежного элемента.

2.6 Установить и закрепить уголок (2) с одной стороны к боковой поверхности перфорированного профиля стойки при помощи винта М6 х 45 (6) гайкой М6 (8), шайбой 6 (7). Между профилем и уголком установить втулку (4). С другой стороны прикрепить уголок (2) к крепёжному уголку (3) посредством болта М6х14 (5) гайки М6 (8), шайбы 6 (7).

Таблица 1.

№*

Наименование

Кол-во, шт.

Полочка 450

Полочка 600

1.

Полочка

1

1

2.

Уголок

2

2

3.

Уголок крепёжный

2

2

4.

Втулка

2

2

5.

Болт М6×14 (квадратный подголовник)

4

4

6.

Винт М6 × 45 (сфера, шлиц)

2

2

7.

Шайба 6

4

4

8.

Гайка М6

4

4

9.

Винт М4 × 10 (потай, шлиц)

4

6

10.

Шайба 4

4

6

11.

Гайка М4

4

6

* Нумерация деталей в таблице совпадает с нумерацией на рис. 2.

2.7 Аналогично установить и закрепить уголки (3,2) с на другом перфорированном профиле стойки.

2.8 Сверху на уголки (2) установить и закрепить полочку (1) при помощи винтов М4 (9) гайки М4 (11), шайбы 4 (10) (на рис. 3 не показаны).

3. Полка приборная фронтальная

DCE 19.135.45

DCE 19.135.60

Таблица 2.

№*

Наименование

Полочка 450

1.

Полочка

1

2.

Уголок

2

3.

Болт М6×14 (квадратный подголовник)

2

4.

Шайба 6

2

5.

Гайка М6

2

6.

Винт М4 × 10 (потай, шлиц)

4

7.

Шайба 4

4

8.

Гайка М4

4

3.1 В стойках для размещения оборудования различного типа часто используют фронтальные приборные полки. Полка приборная представляет собой стальную, перфорированную панель, прикреплённую к профилям стойки при помощи уголков.

3.2 Полки приборные поставляются в разобранном виде. Комплектность поставки представлена в таблице 2.

3.3. Крепёжный элемент в комплект приборной полки не входит. Для установки полки требуется четыре комплекта крепежного элемента.

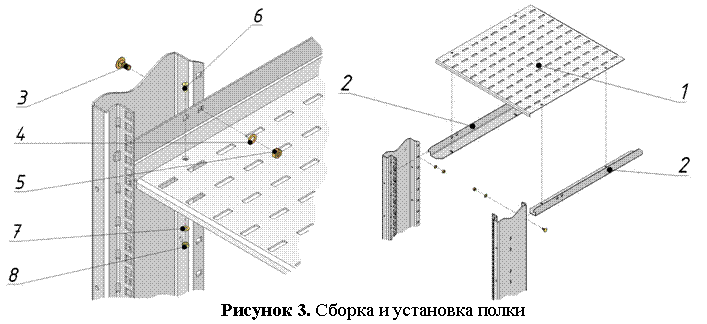

3.4 Сборку и установку полки произвести согласно рис.3. Для этого: выбрать отверстия на боковой поверхности перфорированного профиля, необходимые для установки уголка.

3.5 Вставить выступ уголка (2) в прямоугольное отверстие вертикального профиля стойки до упора.

3.6 Прикрепить к вертикальному профилю стойки уголок при помощи болта М6 (3), гайки М6 (5) и шайбы 6 (4).

3.7 Аналогично установить и закрепить уголок (2) на другом перфорированном профиле стойки.

3.8 Сверху на уголки (2) установить и закрепить полочку (1) при помощи винтов М4 (6) гайки М4 (8), шайбы 4 (7).
