1. НАЗНАЧЕНИЕ.
1.1.Резервный источник питания «ЛИГАРД-РИП12-1,6» (в дальнейшем - РИП) совместно с установленным аккумулятором, предназначен для бесперебойного питания потребителей напряжением 12В постоянного тока.
1.2.РИП может работать в одном из двух режимов:
-«Основной» при наличии напряжения сети 220В. При этом РИП кроме питания потребителей обеспечивает заряд аккумулятора;
-«Резервный» при пропадании сети 220В. При этом РИП переходит на питание от аккумулятора для обеспечения тока нагрузки по выходу «12В».
Примечание: РИП может использоваться как буферный источник (источник, допускающий кратковременно нагрузку до 5А), при этом большую часть тока нагрузки обеспечивает аккумулятор.
1.3.РИП обеспечивает световую индикацию:
- наличия напряжения сети 220В;
- наличия аккумулятора 12В
- наличия на выходе прибора «12В» напряжения в допустимых пределах;
1.4.Выход «12В» защищен автоматическим самовосстанавливающимся предохранителем от короткого замыкания в нагрузке.
1.5.РИП имеет автоматический выключатель цепи заряда аккумулятора при коротком замыкании в этой цепи или в самом аккумуляторе. При устранении замыкания и наличии исправного аккумулятора цепь заряда автоматически восстанавливается.
1.6.РИП выполнен в железном корпусе, предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы при следующих условиях эксплуатации:
- диапазон рабочих температур от 0ºC до +50ºС;
- относительная влажность при температуре окружающего воздуха +40ºС до 93%.
Конструкция источника не предусматривает его использование в условиях воздействия агрессивных сред, а также во взрывоопасных помещениях.
РИП имеет сертификат C-RU.ПБ16.В.00055 № 000
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
2.1.Питание РИП:
- от сети переменного тока частотой 50Гц напряжением 220В(+10%,-15%) - от аккумулятора 7 Ач 10,5–13,6В
2.2.Мощность, потребляемая РИП от сети, не более 36ВА
2.3.Напряжение на выходе «12В» должно быть:
- в режиме «Основной» 13,2В±5%
- в режиме «Резервный» 10,5-13,6В
2.4.Ток нагрузки по выходу «12В» в режиме «Основной», не более 1,6А
2.5.Ток нагрузки по выходу «12В» в режиме «Резервный», не более 2,2А
2.6.Кратковременный (менее 5сек) ток нагрузки по выходу «12В», не более 5А
2.7.Максимальный размах пульсаций по выходу «12В»
в установившемся режиме, не более 240мВ
2.8 Напряжение на выходе «12В», при котором гаснет индикатор «12В», 10,5±0,3В
2.9.Контрольное время работы в режиме «Резервный» при полной внешней
нагрузке, не менее 3ч
2.10.Габаритные размеры РИП, не более 205х235х85 мм 2.11.Масса РИП без аккумулятора, не более 1,5 кг
3. КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:
- источник «ЛИГАРД-РИП12-1,6» 1 шт.
- паспорт 1 шт.
- аккумулятор 7 Ач (под заказ) 1 шт.

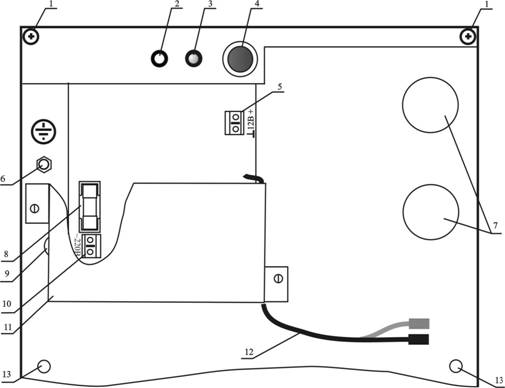

РИС 1. Прибор «ЛИГАРД–РИП12-1,6» со снятой крышкой.
1 - Винты крепления крышки. 2 - Светодиодный индикатор «ПИТАНИЕ». 3 - Светодиодный индикатор выходного напряжения «12В». 4 - Кнопка включения выходного напряжения. 5 - Выходная клеммная колодка. 6 - Винт заземления прибора. 7 - Отверстия для подвода проводов. 8 - Сетевой предохранитель (0,5А). 9 - Отверстие для подвода сетевых проводов. 10 - Клеммная колодка подключения сети 220В. 11 - Защитный кожух. 12- Жгут подключения к аккумулятору. 13 - Отверстия для крепления прибора.
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ.
4.1.При эксплуатации РИП следует соблюдать правила технической эксплуатации и правила техники безопасности для электроустановок до 1000В.
4.2.Источником электрической опасности в РИП являются:
- контакты клеммной колодки сети 220В,
- контакты держателя предохранителя сети 220В,
- закрытая защитным кожухом часть платы.
4.3.Монтаж, техническое обслуживание РИП производить при отключенном сетевом напряжении.
4.4.РИП должен быть надежно заземлен. Сопротивление между заземляющим винтом и контуром заземления не должно превышать 0.4 Ом. Запрещается использовать в качестве заземления трубы отопительных систем.
4.5.Запрещается использовать предохранители, не соответствующие номинальному значению.
4.6.Запрещается работа РИП без защитного кожуха.
5.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.
5.1.РИП выполнен в железном корпусе, состоящем из двух элементов: крышки и основания. В основании корпуса расположен отсек для аккумулятора емкостью 7 Ач и установлена печатная плата. На печатной плате размещены:
- клеммы подключения сетевого напряжения (~220В);
- сетевой предохранитель;
- клеммы выхода 12В;
С платы выходят провода с наконечниками для подключения аккумулятора. Часть платы с цепями находящимися под опасными для жизни напряжениями закрыта защитным кожухом.
5.2.Светодиод «ПИТАНИЕ» сигнализирует о состоянии цепей питания РИПа. Он показывает следующие состояния:
- наличие сетевого и аккумуляторного питания – желтое свечение;
- наличие только сетевого питания и отсутствие аккумуляторного питания – красное свечение;
- наличие только аккумуляторного питания и отсутствие сетевого питания – зеленое свечение;
- отсутствие обоих питаний – светодиод погашен.
Индикация отсутствия аккумуляторного питания возникает при следующих основных причинах:
- отсутствие аккумулятора;
- перепутана полярность при подключении аккумулятора;
- неисправность аккумулятора (внутреннее КЗ или обрыв);
- очень глубоко разряжен аккумулятор (ниже 6В)
- неисправность цепей подключения к аккумулятору (КЗ или обрыв).
Индикация отсутствия сетевого питания кроме отсутствия питания на входе прибора происходит при перегорании входного предохранителя.
5.3.Светодиод «12В» светится при наличии напряжения 12В на выходных клеммах и гаснет в следующих случаях: при выключении кнопкой, при срабатывании самовосстанавливающегося выходного предохранителя, при провале напряжения ниже 10,5±0,3В.
5.4.РИП относится к классу AC/DC конверторов и выполнен как обратноходовой импульсный преобразователь с гальванической развязкой от сети 220В. Выходное напряжение преобразователя подается на аккумулятор и через коммутирующую кнопку и предохранитель на выходные клеммы РИП. Для ограничения тока заряда аккумулятора в преобразователе реализован режим отсечки по току, при превышении тока потребления от преобразователя выше 1,6А начинает падать выходное напряжение. Падение напряжения сопровождается небольшим увеличением тока.
6. ПОРЯДОК УСТАНОВКИ И РАБОТЫ.
6.1. РИП устанавливается на стенах или других конструкциях охраняемого помещения в местах, где отсутствует доступ посторонних лиц к источнику.
6.2.Монтаж РИП производится в соответствии с действующей нормативно-технической документацией на монтаж, испытания, и сдачу в эксплуатацию установок охранной и пожарной сигнализации.
6.3. .Монтаж РИП производить в следующей последовательности:
-снимите крышку прибора, предварительно открутив винты крепления;
-закрепите прибор к стене шурупами, используя крепежные отверстия (см. рис.1);
-подключите соблюдая полярность нагрузку к выходным клеммам колодки (см. рис1);
-подключите заземляющий провод к заземляющему винту РИП.
-подключите сетевые провода к клеммной колодке ~220В (см. рис.1).
6.4.Проверьте правильность монтажа и подайте на РИП напряжение сети, при этом должен засветиться индикатор «ПИТАНИЕ» красным цветом. Нажмите кнопку включения напряжения на выходе, при этом должен засветиться индикатор «12В». Замерьте прибором напряжение на клеммной колодке «12В» оно должно быть 13,2В±5%, если ток нагрузки не превышает 1,6А. Подключите клеммы к аккумулятору, соблюдая полярность (красный провод +), индикатор «ПИТАНИЕ» должен засветиться желтым цветом а индикатор «12В» должен продолжать светиться. Если индикатор «12В» погас, значит аккумулятор разряжен до напряжения ниже 10,5 В и нужно некоторое время для подзарядки его. Закройте прибор крышкой и закрутите винты.
6.5.Включение и выключение нагрузки источника при эксплуатации производите кнопкой. Работоспособность контролируйте по индикаторам «12В» и «ПИТАНИЕ».
6.6.При длительной работе РИП в режиме «Резервный» может произойти глубокая разрядка аккумулятора. Признаком того, что аккумулятор ушел в зону глубокого разряда является гашение индикатора «12В» при подключенной нагрузке. Если продолжать работать в этом режиме, то аккумулятор выйдет из строя, поэтому следует отключить его от РИП, отсоединив клеммы. Подключить аккумулятор следует после появления сетевого напряжения.
ВНИМАНИЕ! Напряжение сети 220В должно подаваться на источник постоянно для подзарядки аккумулятора.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
гарантирует ремонт или замену вышедшего из строя РИПа при соблюдении правил эксплуатации и отсутствии механических повреждений в течение пяти лет со дня продажи.
8. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.
8.1.Условия транспортирования РИПа должны соответствовать условиям хранения 5 по ГОСТ15150.
8.2. РИП в упаковке предприятия – изготовителя должен транспортироваться любым видом закрытого транспорта в соответствии с правилами перевозки грузов.
8.3.Хранение РИПа в упаковке в складах должно соответствовать условиям хранения 1 по ГОСТ 15150, но не более 12 месяцев от даты изготовления.
