Экспедиционный отчет

о береговых исследованиях южного побережья Таганрогского залива, восточного Приазовья и Таманского полуострова

(4 по 15 августа –2007г.)

Начальник экспедиции

Ростов-на-Дону

2007

Тематика исследований

Основной тематикой проводимых экспедиционных исследований являются режимные наблюдения на абразионных и аккумулятивных берегах Азовского моря.

Цель экспедиции:

Основной целью исследований являлась оценка современного состояния абразионных и аккумулятивных процессов Российского побережья в пределах Таганрогского залива и Восточного берега Азовского моря.

Основные задачи экспедиции:

1. Геоморфологическое обследование и описание берегов Азовского моря в пределах России.

2. Измерения скоростей абразии на абразионно-оползневых и абразионных берегах по реперной сети ЮНЦ РАН.

3. Рекогносцировочное обследование аккумулятивных форм Долгая, Чушка, дамбы-косы Тузла с целью выявления тенденций их развития.

4. Обследование и изучение состояния берегозащитных сооружений.

Методы исследований

Работы проводились по стандартным методикам принятым в береговых исследованиях. Комплекс геоморфологических работ включал замеры скоростей абразии с помощью электронной линейки и навигационного оборудования от реперного знака до кромки обрыва, измерение высоты береговых обрывов, описание их геологического и геоморфологического строения, отбор проб донных и пляжевых отложений, обработка их при помощи гранулометрического анализа. Проводились фотографирование объектов исследования.

Научный состав экспедиции:

1. А– с. н.с., нач. экспедиции

2.. – с. н.с., рук. отряда экспедиции

3. студент ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

4. студент ЮФУ (базавая кафедра океанологии ЮНЦ РАН)

5. - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

6.. - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

7.. - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

8.. - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

9.КравцоваА. С.. - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

10.  . - студентка ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

11.  . студент ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

12.  . - студент ЮФУ (базовая кафедра океанологии ЮНЦ РАН)

13.  – студент РГГМУ, г. Санкт-Петербург

14.  СоломинаЕ. С. - студентка РГГМУ, г. Санкт-Петербург

15.  . - студентка РГГМУ, г. Санкт-Петербург

Основные результаты исследований

Район экспедиционных исследований охватывал три геоморфологические области Северо-Восточную, Кубанскую, Керченско-Таманскую, состоящих из береговых районов и участков (рис.1).

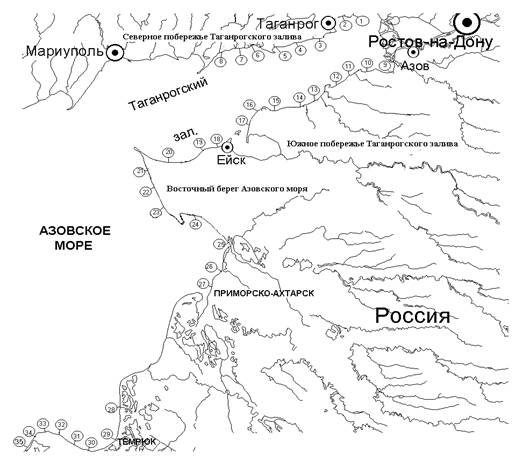

Рис. 1. Схема стационарной реперной сети ЮНЦ РАН на абразионных берегах Азовского моря

Таблица 1

Результаты замеров скоростей абразии на реперной сети ЮНЦ РАН

№ п/п	Дата	Широта	Долгота	Географическая привязка репера	Скорости абразии, м
до 1980
1	4.08.2007	4701.444	3904.154	с. Павло-Очаково	1.1	1.5	0.1	0.1	1.4	0.1
2	4.08.2007	4700.111	3901.409	с. Семибалки	0.4	0.6	0.5	1	0.1	0.7
3	4.08.2007	4657.271	3855.584	с. Чумбур	0.5	0.4	0.5	0.6	0.7	0.6
4	5.08.2007	4656.026	3851.988	с. Маргаритовка	1.5	1.5	0.4	1.1	0 .5	3.0
5	6.08.2007	4653.029	3845.469	с. Порт-Катон	0.4	0.5	0.4	0.1	0.4	0.7
6	6.08.2007	4652.311	3838.619	с. Молчановка (рыбцех)	1	2	1.5	0.3	4.7	0.2
7	6.08.2007	4651.211	3836.619	с. Молчановка ()
8	7.08.2007	4647.938	3824.677	с. Водяная Балка	1	1.1	0.2	0.2	-	5.0
9	7.08.2007	4647.354	3824.499	с. Глафировка (кирпичный завод)	1	1.2	0.4	0.1	0.3	0.0
10	7.08.2007	4645.564	3823.948	с. Глафировка (ул. Мира, 3)
11	8.08.2007	4639.626	3805.216	ст. Воронцовка	1.5	1.7	0.4	4.6	0.1	4.0
12	8.08.2007	4638.834	3748.958	ст. Должанская (кирпичный завод)	1.2	1.7	0.5	3.3	1.4	0.2
13	8.08.2007	4635.78	3747.161
14	9.08.2007	4629.852	3750.411	рыбколхоз «Победа»	2	1.5	1.5	3.6	0.5	4.0
15	9.08.2007	4623.915	3755.891	ст. Камышеватская	3	2.5	1.5	5.6	0.6	2.0
16	9.08.2007	4619.454	3813.161	с. Шиловка	0.5	0.5	0.5	1.6	3.1	3.3
17	10.08.2007	4607.791	3812.178	х. Морозовский			3.4	4.2	0.7	2.4
18	10.08.2007	4606.688	3811.053	Приморско - Ахтарский маяк	3.3	3.6	3.3	4	0.4	2.2
19	10.08.2007	4526.722	3651.473	мыс Каменный	-	-	-	-	0.6	-
20	11.08.2007	4526.461	3647.408	маяк м. Ахилллеон	-	-	-	-	-	-
21	11.08.2007	4525.863	3646.444	пос. Ильича	-	-	-	-	0.2	0.5
22	11.08.2007	4516.243	3655.143	пос. Приморский	-	-	-	-	0.1	0.0
23	12.08.2007	4511.727	3635.959	пограничный пост к. Тузла	-	-	-	-	0.3	2.4
24	12.08.2007	4509.337	3637.417	рыбстан между м. Тузла и м. Панагия	-	-	-	-	0.4	1.0

Северо-Восточная береговая область. В геоморфологическом отношении область делится на два береговых района – Южнотаганрогский и Восточный. Южнотаганрогский район состоит из пяти береговых участков – маргаритовского, порт-катоновского, щабельского и ейского.

Маргаритовский береговой участок расположен между с. Павло-Очаково пос. Маргаритовка. От с. Займово-Обрыв до Чумбурской косы берег на большом протяжении сложен лессовидными суглинками, в основании обрывов фрагментами обнажаются танаисские пески и глины, мощность которых изменяется от 3 до 8 м. Такое геологическое строение предопределило развитие оползней, особенно у с. Семибалки. По данным замеров на реперах скорость отступания берега по сравнению с предыдущим годом у с. Павло-Очакова - 0.1 м, с. Семибалки -0.7 м, с. Чумбур - 0.6 м (рис.2).

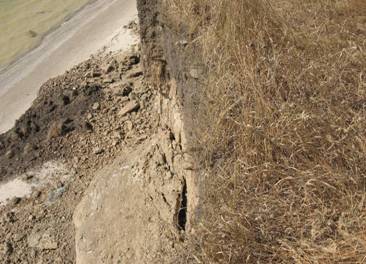

Рис. 2. Абразионный берег, с. Павло-Очаковская

От с. Маргаритово до с. Порт-Катон абразионный берег сложен большей частью суглинками и глинами с незначительной мощностью танаисских песков, составляющих в материале абразии не более 5 – 7%. В основании обрыва имеются пляжи шириной 7 – 10 м. Оползневые массивы образуют 2 – 3 террасы. Поверхность оползневых террас часто разбита трещинами и балками. Скорость абразии, в районе репера у с. Маргаритово за период 2006 – 2007 гг.– составила до 3.0 м/год (репер 13).

Порт-катоновский береговой участок. На участке между с. Порт – Катон и Сазальницкой косой в береговых обрывах высотой 20 – 45 м, почти повсеместно встречаются танаисские песчано-глинистые отложения, скифские глины и лессовидные суглинки. Геологическое строение обуславливает развитие оползневых процессов, имеющих место в Молчановке и др. пунктах. Так в период экспедиций 2007г. в районе села Молчановка наблюдались оползни с шириной ступени до 10 м и высотой до 4.5 м. Пляжи в районе абразионно-оползневого типа берега имеют ширину 5 – 7 м, сложены песком и детритом. Средние скорости отступания берега у с. Молчановка достигает 0.2 м/год, В последние три года экспедиционных исследований эти скорости, однако, не превышали 0,2 м/год (репер 15). По направлению к Порт-Катону высота берега уменьшается до 8-10 м. Этот участок отличается довольно высоким содержанием песка в береговых обрывах 19 – 20% и повсеместным развитием пляжей шириной 10 – 12 м, которые сложены мелкозернистым песком с незначительным примесью гравия, гальки и ракуши. Скорость абразии у с. Порт Катон за период г. достигла 0,7 м/год.

Щабельский береговой участок между Сазальницкой косой и Глафировской (Найденной) косой активно абрадируется морем. Береговые обрывы сложены неоген-четвертичными отложениями: лессовидными суглинками и скифскими глинами красно-бурового цвета. Высота береговых обрывов у ст. Глафировка составляет 8-10 м. Склон участка частично задернован, у основания обрыва отмечается пляж шириной 10 м, сложенный песком, ракушей и детритом, поэтому абразия отсутствует (табл. 1)

По направлению к п. Шабельск, высота береговых обрывов увеличивается до 23 – 25 м. В районе репера п. Водяная Балка зафиксированы высокие скорость абразии (5.0 м/год) по сравнению с предыдущим годов. Повсюду видны свежие обвалы и осыпи.

Ейский береговой участок. В пределах ейского участка на отрезке берега между г. Ейском и ст. Должанской и преобладает абразионно-обвальный тип берега. В юго-западной части, где клифы сложены только лессовидными суглинками, скорость абразии достаточно велика – 1,7 м/год. Между п. Воронцовка и г. Ейском, где в береговых обрывах появляется незначительное количество песчаного материала, она уменьшается до 0,5 – 1,0 м/год. В районе с. Воронцовка скорость абразии, составила за период гг. 4.0 м (репер 20, табл. 1).

В Ейске, на участке абразионного берега в 1990 – 1995 гг., были созданы свободные галечные пляжи в сочетании с каменно-набросными дамбами. Пять дамб отсыпались в 25 – 30 м мористее берегового обрыва, а «карман» заполнялся глинистым грунтом от срезки и террасирования склона. Дамбы имели ширину по верху от 10 до 25 м при высоте около 2 м над средним уровнем моря. Тело дамбы выполнялось из крупнообломочного карьерного материала; со стороны моря отсыпался в основном галечник. В настоящее время дамбы имеют ширину 15 – 25 м, высоту 1 – 1,2 м. Ширина песчаных пляжей составляет 15 – 17 м (репер 18, 19, рис. 1).

Восточный район расположен на участке берега от Ясенской косы до ст. Должанской и состоит из должанского, шиловского, ясенского и приморско-ахтарского береговых участков.

Должанский береговой участок. Побережье между станицами Должанской и Камышеватской повсеместно абрадируется морем. Высота берега изменяется от 14 м у ст. Камышеватской, до 7 м у ст. Должанской. В связи с распространением в береговых обрывах преимущественно лессовидных суглинков, на всем побережье развит абразионно-обвальный тип берега с волноприбойными нишами и обвалами у основания. Этот участок побережья характеризуется самыми высокими средними скоростями отступания берега – 2,7 м/год за последние 25 лет. В районе базы отдыха «Затишье» (бывший рыбколхоз «Победа», между ст. Камышеватской и ст. Должанской) с 2006 по 2007 гг. скорость абразии достигала до 4,0 м/год (репер 22 – 23, рис. 1, табл. 1).

Рис. 3. Размыв восточного берега косы Долгой (р. 21)

Рис. 4. Размыв прикорневого участка косы Долгой

Рис. 5. База отдыха «Затишье» (репер 23)

Между базой отдыха «Затишье» и ст. Должанской (кирпичный завод) высота берега составляет 10 – 12 м. Пляжи, шириной 4-5 м, появляются лишь в устьях балок, на большом протяжении в основании обрыва отмечается абразионная терраса, покрытая наилком с незначительной примесью песка, скорость отступания берега составила за прошедший год -0.2 м/год (репер 23, табл. 1, рис. 1). В районе базы «Ветерок» аккумулятивный берег отступил на на 5 – 7 м за прошедший год (рис. 3).

Шиловский береговой участок. В пределах Шиловского участка побережье косой между Камышеватской и пересыпью Ханского озера характеризуется однообразным геологическим строением, береговые обрывы сложены лессовидными суглинками, на отдельных участках в основании клифов высотой 8 – 15 м обнажаются скифские глины. На всем протяжении берег абразионно-обвальный, скорость абразии в последние 25 лет на этом участке остается неизменной и составляет 0,5 – 0,75 м/год (репер 24, 25). В основании пересыпи (у села Шиловка) – пляжи, шириной 12 – 14 м, сложены преимущественно мелкозернистым песком с примесью ракуши. Скорость отступания берега составила за период г. гм/год.

Ясенский береговой участок. На ясенском участке от Ясенской косы до г. Приморско- Ахтарска берег подвержен активной абразии. Средняя высота береговых обрывов равна 4 м, максимальная – 8 м. Берег имеет фестончатое строение. Берег у хутора Морозовский, расположенного к югу от Ясенской косы, укреплен откосной стеной с бермой ширину 4 м по основанию и парапетом по верху стены. По ее морскому краю забит шпунт из железобетонных свай, прикрытый каменной наброской. Размеры камней известняка до 0,5 м. Длина укрепленного берега 450 м. Южнее этого участка начинается вторая часть берегоукрепительного сооружения, протяженностью около 400 м, состоящая из бетонной бермы, откосной стенки и массивного парапета с козырьком. Гребень парапета возвышается над средним уровнем моря на 3,5 – 4,0 м. Концевые части откосной стены подмыты. Берма из бетонных плит на отдельных участках имеет трещины и разрушается (рис.6). Два участка соединены отсыпкой бутового камня с двумя бунами из этого камня и со стороны моря отсыпаны галечные пляжи, в межбунных карманах идет накопление раковинного материала, пляжи нарастают. Скорость абразии у х. Морозовский на незащищенном участке берега – составила за гг.- 2.4 м/год.

Рис. 6. Берегоукрепление у хутора Морозовский

Приморско-ахтарский береговой участок обследован в пределах города и на абразионном берегу в районе маяка.. В Приморско-Ахтарске вдоль отсыпан свободный галечный пляж шириной – 15 – 20 м. Создание пляжа в городе перед откосной стеной в полной мере отвечает рекреационным и экологическим требованиям, а также способствует стабилизации береговой линии.

На незакрепленных участках берега идет активная абразия. В районе Приморско-Ахтарского маяка берег абразионно-обвальный, имеет высоту 8 м, сложен суглинками и в нижней части глинами, пляж отсутствует, в обрыве волноприбойные ниши глубиной 1,5 – 2,0 м. В 1996 г. построено берегозащитное сооружение, представляющее собой берму из крупного камня диаметром до 1 м. Ширина бермы 12 – 15 м, высота над уровнем моря около 1,5 – 2,0 м, длина 155 м. По верху бермы отсыпан галечный материал, на отдельных участках перекрытый ракушей. Клиф в тыльной части бермы спланирован и уположен. На смежных участках берега абрадирует (репер 26), скорость отступания берега за гг. достигла 2.2 м/год. Распашка водоохранной зоны способствует активизации размыва берега (рис. 6).

Керченско-Таманская береговая область в пределах России представлена западнотемрюкским районом, подразделяющимся на два участка – кучугурский и каменномысский.

Кучугурский участок находится между м. Пеклы и Пересыпским гирлом и представляет собой выровненный берег, в обрывах обнажаются лессовидные суглинки.

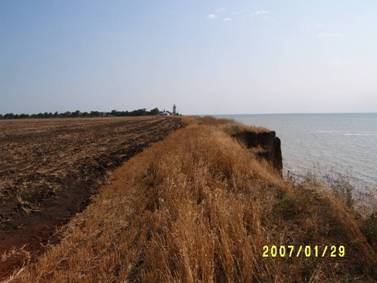

Рис. 7. Распашка водоохраной береговой зоны в районе Приморско-Ахтарского маяка

Высота абразионно-обвального берега с узкими пляжами (5 – 10 м) изменяется от 20 до 60 м. Встречаются участки с абразионно-оползневыми берегами. Оползневые процессы особенно развиты в 3-х километрах к востоку от ст. Голубицкой (репер 31). Скорость размыва берега составляет здесь 0,5 м/год. К аккумулятивным эоловым формам относятся полузакрепленные дюны с. Нижние Кучугуры. Пляжи сложены ракушечным детритом и кварцевым песком и имеют ширину 15 – 20 м.

Каменномысский участок начинается от м. Пеклы до мыса Ахилион (от косы Чушка и прилегающего к ней абразионно-оползневого берега). Между п. Ильича и м. Ахиллеон берег типично оползневой. У м. Каменный – выражены две-четыре оползневые ступени шириной 500 – 700 м. В основания оползней фиксируются песчаные, сложенные преимущественно мелкозернистым песком, пляжи шириной 8 – 10 м. Скорость абразии 0,6 м/год (репер 33, 32, табл. 1. рис. 1).

Берег от м. Ахиллеон до Пересыпского гирла на большей части абразионно-оползневой и лишь в центральной части, где его высота уменьшается с 80 – 90 м до 8 – 10 м, абразионно-обвальный. Скорость абразии за последний год составила 0.3 м/г.

В пределах п. Ильича, у подошвы клифа, отсыпана каменная берма длиной 800 м, с отметкой гребня 1,7 – 2,0 м и шесть коротких каменно-набросных бун (10 – 15 м). Выполнено террасирование двумя широкими ступенями оползневого склона, который стал более пологим. В результате проведенных работ предотвращен дальнейший размыв берега. На участке незащищенного берега у п. Ильича (репер 34), скорость отступания берега за прошедший год составила 0.5 м/год.

Коса Чушка представляют имеет протяженность около 31 км. На дистали косы пляжи практически отсутствуют. Берег интенсивно разрушается. К западу от порта Кавказ в море выдвинут свайный ряд деревянных бун и брошенные суда, в тылу этих сооружений сформировалось небольшое аккумулятивное тело. На урезе отмечаются продукты разрушения каменной наброски размером 10 – 15 см. Далее пляж сложен на протяжении 3 – 4 м чистой ракушей, формирующей вал высотой 0,8 м, за ним заболоченное понижение и второй вал высотой 0,5 м, сложенный ракушей, детритом, в тылу пляжа чисто песчаные мелкозернистые отложения. В целом ширина аккумулятивного тела составила у мола 100 м. В направлении к дистали косы ширина уменьшается от 150 м до 20,4 м, и в зоне стыковки с каменной наброской до 4 м. Бутовая наброска из известняка, песчаника и гранита, имеет превышением 1,5 м над урезом воды. На отдельных участках этого сооружения зафиксирован размыв (репер 35, рис. 1).

Берег косы Чушка со стороны Керченского пролива на протяжении 11 километров укреплен 140 бунами из бетонных кубов длиной 50 – 70 м. Которые удерживают полосу песчаного пляжа шириной от 20 до 50 м. Межбунные пространства (115 м) заполнены мелкозернистым песком., Береговая линия в целом стабилизирована, на отдельных участках оголовки бун затянуты песком, поток наносов обходит головы бун и прерывается у северного мола порта “Кавказ”, где происходит заполнение входящего угла. Эффективность такого способа берегозащиты при наличии потока песчаных наносов очевидна.

В Керченском проливе абразионные процессы изучаются на трех реперах. В пос. Приморский абразии не зафиксировано, в районе репера к югу от к. Тузла (погранпост), скорость отступания берега достигла 2.4 м, а у рыбстана, расположенного между м. Тузла и м. Панагия – 1.0м/год (табл. 1, рис. 8).

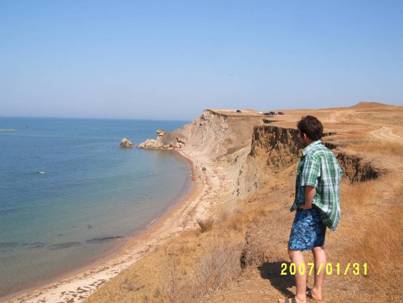

Рис. 8. Абразионный берег в районе мыса Панагия

Обследования дамбы-косы Тузла. В связи с ремонтно-профилактическими мероприятиями на косе аккумулятивные тела, которые сформировались по ее периметру за период гг. в основном были засыпаны мшанковыми рифовыми известняками. В результате тело косы расширилось до 40-50 м. Проведенные исследования показали, что за прошедший год по сравнению предыдущим процессы размыва дамбы не выявлены. Созданные в основании косы буны почти полностью затянуты аккумулятивным материалов - в основном песком, детритом, плитчатой галькой.

Вид на косу Тузла со стороны абразионного берега		Набросы ракуши в дистальной части косы
Фрагмент Т-образной буны	Формирование нового аккумулятивного тела после проведения ремонтно-профилактических работ

Рис. 9. Дамба косы Тузла, август 2007 года

В дистальной части косы в районе Т-образной буны со стороны Черного моря продолжает накапливаться аккумулятивный материал (рис. 8). Площадь аккумулятивного тела составляет в настоящее времям2, превышения над урезом воды изменяется от 4 до 1.5 м. По направления к. острову Тузла формируется новая аккумулятивная форма в виде равнобедренного треугольника (основание треугольника – 61,5 м, высота – 33 м, т. е. площадь надводной части этого аккумулятивного тела достигает примерно-1014 м2 (рис. 9).

Подводное продолжение этой аккумулятивной формы в виде косы стрелки протянулось в сторону острова Тузла примерно на 300 м, глубина над отмелью изменяется от 0.5 до 1.0 м. По данным промеров 2005 г. здесь фиксировались глубины 3,0 м.

В 2007 году проведено геоморфологическое обследование южного берега Таманского полуострова, представленного в основном берегами абразионно–оползневого типа. Высота берегового обрыва достигает 40—60 м. Оползневые процессы в настоящее время протекают очень интенсивно (рис. 10). На побережье время ведется активное портостроительство и др. хозяйственная деятельность (терминал «Тольяттинский азот», «Газпром», создание рекреационной зоны в районе п. Волна).

Рис. 10. Абразионно-оползневой берег в районе пос. Волна, южное побережье Таманского полуострова

Заключение

В пределах Таганрогского залива береговая зона характеризуются неравномерность абразионных процессов и за прошедший год можно констатировать усиление скоростей отступания берега у с. Семиблки (0.7 м/год), с. Маргаритова (3.0 м/год), с. Порт-Катон – (0.7 м/год) и напротив снижение активности абразии у с. Павло-Очаково, с. Глафировкаи до 0.1 м/г.

Северо-восточная область в пределах моря характеризуется наибольшими показателями абразии по сравнению с другими областями. В пределах приморско-ахтарского и ясенского участков скорость размыва клифа по данным 2007 г. составляет 2.2 м/год, особенно выделяется шиловский участок - 3.3 м/год. Для береговой зоны от ст. Камышеватской до ст. Должанской также характерно увеличение скоростей отступания берега по сравнению со средними многолетними данными до 4.0 м/год. В Керченско-Таманской области процессы абразии по данным экспедиционных наблюдений на реперах усилились до 1.0-2.4 м/год (табл. 1).

Проведенная оценка современного состояния и эффективности работы существующих берегозащитных сооружений показала, что при решении проблемы защиты берегов, весьма эффективным отсыпка пляжей и каменно-набросных берм. Положительный пример берегозащиты можно отметить в районе г. Ейска (ГНС), Приморско-Ахтарска, вторая очередь берегоукрепления у х. Морозов, дамба-коса Тузла. Неудовлетворительным способом берегозащиты следует признать создание бетонных стенок в виде откосов из железобетонных плит в районе, ст. Должанская, х. Морозовский.

Начальник экспедиции, д. г.н.
