Подъемно-транспортные машины. Материалы для сварных металлических конструкций (стр. 8 )

Начальная буква (наименование стали)	Свойство, обозначаемое цифрами	Дополнительные символы
Легированные стали со средним содержанием по меньшей мере одного легирующего элемента более 5% Х = G = Стальное литье. Ставится впереди, если необходимо	Например: X5CrNi18-10 ранее: X 5 CrNi 18 10 Первое число: среднее содержание углерода, умноженное на 100 (до трех цифр)	Легирующие элементы: Буквы: символы химических элементов, выстроенные по убыванию содержания элементов (при одинаковом содержании – в алфавитном порядке) Цифры: отделены тире, соответствуют среднему содержанию элемента

Таблица 11 Марки электродов, соответствующие электродам по DIN 1913

Электроды по DIN 1913	Электроды по ГОСТ 9466
Маркировка	Тип покрытия	Маркировка	Тип покрытия
Е 4343 В10	Основной	Э 42А	Основной
Е 5143 В10	Э 50А

Таблица 12 Соответствие марок сталей и типов электродов по DIN и ГОСТ

Марка стали DIN 17100	Марка стали	Тип электродов
ГОСТ 19281	ГОСТ 14637, ГОСТ 535	DIN 1913	ГОСТ 9466
RRSt 52-3	17Г1С-12	-	Е5143В10	Э50А
St 37-2	-	ВСт3сп5	Е4343В10 Е5143В10(*)	Э42А Э50А
(*) – применять при сварке элементов из стали St 37-2 и RRSt 52-3 между собой

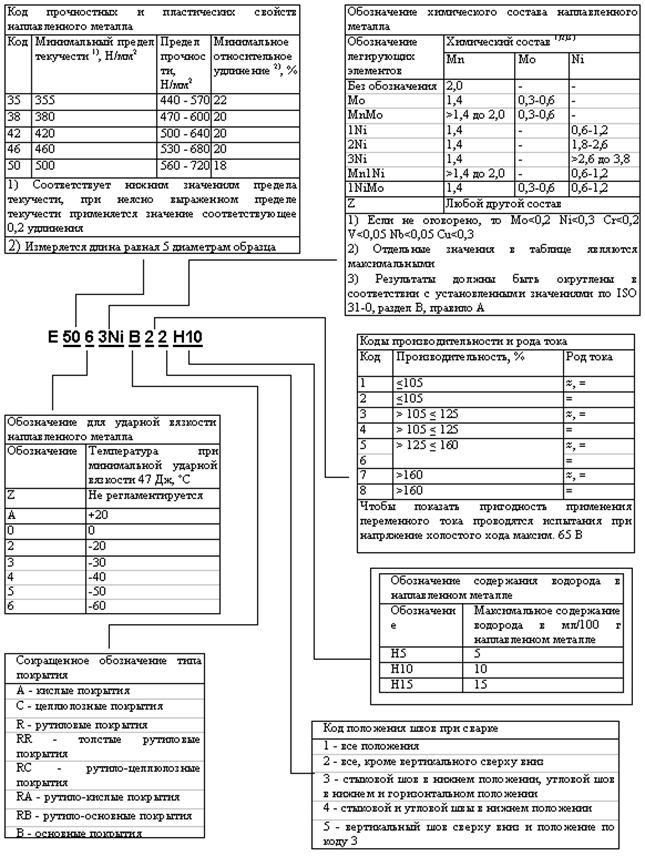

КЛАССИФИКАЦИЯ ПОКРЫТЫХ ЭЛЕКТРОДОВ В СООТВЕТСТВИИ С EN 499

Структура кода и система кодирования электродов для сварки углеродистых и низколегированных сталей по ГОСТ 9466 и ГОСТ 9467 на примере электрода УОНИ 13/55 тип Э50А по ГОСТ 9467

Индекс	Минимальные механические свойства наплавленного металла	Минимальная температура °С при KCV не менее 34 Дж/кв. см
Предел прочности, МПа	Относи- тельное удлинение, %
410	430	410		430	20	-
411	431	410		430	20	+20
412	432	410		430	22	0
413	433	410		430	24	-20
414	434	410		430	24	-30
415	435	410		430	24	-40
416	436	410		430	24	-50
417	437	410		430	24	-60	Индекс	Вид покрытия
510	510	18		-	А	кислый
511	510	18		+20	Б	основной
512	510	18		0	Ц	целлюлозный
513	510	20		-20	Р	рутиловый
514	510	20		-30	АЦ	смешанный
515	510	20		-40	РБ
516	510	20		-50	и др.
517	510	20		-60	П	прочие

	Индекс	Положение швов при сварке		Индекс	Полярность постоянного тока	Напря- жение Х. Х., В
	1	Все положения		0	Обратная (+)	-
	2	Все, кроме вертикального сверху вниз		1	Любая (+/-)	50
	2	Прямая (-)		50
	3	Нижнее, горизонтальное на вертикальной плоскости и вертикальное снизу вверх		3	Обратная (+)	50
	4	Любая (+/-)		70
	5	Прямая (-)		70
	4	Нижнее и нижнее в «лодочку»		6	Обратная (+)	70
	7	Любая (+/-)		90
		8		Прямая (-)	90
	9	Обратная (+)		90

Структура кода и система кодирования электродов для сварки углеродистых и низколегированных сталей по стандарту DIN1913на примере электрода АНО-1 тип Э42 по ГОСТ 9467
