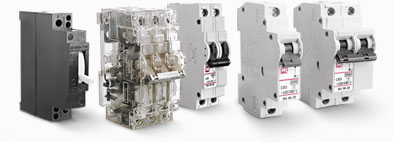

Выключатели автоматические

Выключатели автоматические :

ВА 66-29

Соответствуют МЭК

ГОСТ Р

ТУ. МД.29.18..007-98

Номинальное рабочее напряжение, В ~220/380

Номинальная частота, Гц 50, 60

Вид расцепителя тепловой и электромагнитный

Номинальный ток (In), А 0.5; 0.6; 0.8; 1; 1.25; 1.6; 2; 2.5; 3.15; 5; 6.3; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63

Число полюсов 1; 2; 3; 4

Тип защитной характеристики B; C; D

Рабочая наибольшая коммутационная способность (Ics), А до 4500

Условия эксплуатации УХЛ4; ТЗ; О4

Степень защиты по ГОСТ IP 20

Механическая износостойкость, циклов, не менее

Коммутационная износостойкость, циклов, не менее

Максимальные потери мощности на полюс, Вт, не более 7

Крепление На стандартной рейке монтажной с помощью защелки

Сечение подключаемых проводников, мм2 1Е.25

ВА 66-29 с блоком свободных контактов

Соответствуют МЭК

ГОСТ Р

ТУ. МD.29.18..007-98

Номинальное рабочее напряжение, В ~220/380

Вид контактов блока: - два замыкающих (2з);

- два размыкающих (2р);

- один замыкающий и один размыкающий (1з+1р);

- один замыкающий (1з);

- один размыкающий (1р).

Число полюсов выключателя автоматического ВА66-29 1 + блок свободных контактов

2 + блок свободных контактов

3 + блок свободных контактов

Остальные параметры и размеры см. "Выключатели автоматические типа ВА 66-29"

ВА 66-29 с блоком независимого расцепителя

Соответствуют МЭК

ГОСТ Р

ТУ. МD.29.18..007-98

Номинальное напряжение, В ~220/380

Напряжение срабатывания блока независимого расцепителя, В* ~12; ~24; ~220 частоты 50, 60 Гц

Число полюсов выключателя автоматического ВА66-29 1 + блок независимого расцепителя

2 + блок независимого расцепителя

3 + блок независимого расцепителя

Остальные параметры и размеры см. "Выключатели автоматические типа ВА 66-29"

ВА 66-29 с незащищенным полюсом, отключающим нейтраль

Соответствуют МЭК

ГОСТ Р

ТУ. МD.29.18..007-98

Номинальное напряжение, В ~220/380

Число полюсов выключателя автоматического ВА66-29 1+N; 2+N; 3+N

Остальные параметры и размеры см. "Выключатели автоматические типа ВА 66-29"

ВА 66-29- с возможностью встраивания в устройство защитного отключения (У3O)

Ряд номинальных токов, А 6.3, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63

Типы защитных характеристик 1С, 2С, 3С, 4С

Напряжение срабатывания независимого расцепителя, В 26, 100*

* - Допускаются, по специальному заказу, другие значения напряжения срабатывания.

Двухполюсные автоматические выключатели ВА с защитными характеристиками типов 1С, 2С, 3С, 4С обеспечиваются комплектованием:

1С - полюс ВА и незащищенный полюс;

2С - полюс ВА и незащищенный полюс с независимым расцепителем;

3С - незащищенный полюс и полюс с независимым расцепителем;

4С - два незащищенных полюса

Четырехполюсные автоматические выключатели ВА с защитными

характеристиками типов 1С, 2С, 3С, 4С комплектуются:

1С - 3 полюса ВА и незащищенный полюс;

2С - 3 полюса ВА и незащищенный полюс c независимым расцепителем;

3С - три незащищенных полюса и полюс c независимым расцепителем;

4С - четыре незащищенных полюса

ВА 60-26

Соответствуют МЭК

ГОСТ Р

ТУ16-90 ИГКЖ.641252.231ТУ

Номинальное рабочее напряжение, В ~220/380

Номинальная частота, Гц 50, 60

Число полюсов 1; 2; 3

Вид расцепителя тепловой и электромагнитный

Ряд номинальных токов, А 0.3, 0.5; 0.6; 0.8; 1; 1.25; 1.6; 2; 2.5; 3.15; 5; 6.3; 8; 10; 12.5; 16; 20; 25; 31.5; 40

Механическая износостойкость, циклов, не менее

Коммутационная износостойкость, циклов, не менее

Тип защитной характеристики B; C; D; L

Рабочая наибольшая

коммутационная способность (Ics), А до 3000

Условия эксплуатации УХЛ4; ТЗ; О4

Степень защиты по ГОСТ IP 20

Максимальные потери мощности на полюс, Вт, не более 4

Крепление На стандартной рейке монтажной 35 мм с помощью защелки

Сечение подключаемых проводников, мм2 1Е.16

ВА с возможностью встраивания в устройство защитного отключения (У3O)

Соответствуют ТУ 16-90 ИГКЖ.641252.231 ТУ

ГОСТ Р 50345 МЭК 60 89

Ряд номинальных токов, А 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40

Типы защитных характеристик 1C, 2С, ЗС, 4С

Напряжение срабатывания независимого расцепителя, В 26; 100*

* допускаются, по специальному заказу, другие значения напряжения срабатывания

Выключатели ВА типов защитных характеристик 1C, 2С, ЗС, 4C обеспечиваются комплектованием:

1C - полюс с комбинированным расценителем (типа С) и незащищенный полюс;

2С - полюс с комбинированным расцелителем (типа С) и незащищенный полюс

с независимым расцелителем;

ЗС - незащищенный полюс и полюс с независимым расцепителем;

4С - два незащищенных полюса

Остальные параметры и размеры см. "Выключатели автоматические типа ВА 60-26"

АЕ 2044М

Соответствуют МЭК

ГОСТ Р

ТУ. МD.29.18..009-98

Вид расцепителя тепловой и электромагнитный

Число полюсов 1

Номинальное рабочее напряжение, В ~220/380/440

Номинальная частота, Гц 50, 60

Номинальный ток (In), А 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

Механическая износостойкость, циклов, не менее 4 000

Коммутационная износостойкость, циклов, не менее 4 000

Номинальная предельная отключающая способность, А до 4500

Тип защитной характеристики C; D

Максимальные потери мощности на полюс, Вт, не более 12

Степень защиты по ГОСТ IP 20

Условия эксплуатации по ГОСТ УХЛ4; УЗ; ТЗ; 04

Сечение присоединяемых проводов, мм2 1Е.25

АЕ1031М-1

Соответствуют МЭК

ГОСТ Р

ТУ. MD.29.18..

Вид расцепителя тепловой и электромагнитный

Число полюсов 1

Номинальное рабочее напряжение, В 220/380

Номинальная частота 50, 60

Номинальный ток (In), А 6; 10; 16; 20; 25; 32; 40

Механическая износостойкость, циклов, не менее

Коммутационная износостойкость, циклов, не менее

Рабочая наибольшая

коммутационная способность (Ics), А до 3000

Тип защитной характеристики В; С; D; L

Максимальные потери мощности

на полюс, Вт, не более 6,5

Условия эксплуатации УХЛ 4; ТЗ; О4

Степень защиты по ГОСТ IP 20

Сечение присоединяемых проводов, мм2 1Е.16

АЕ 1031 М-2

Соответствуют ГОСТ 9098-93

ТУ16-522.021-78

Вид расцепителя тепловой

Число полюсов 1

Номинальное рабочее напряжение, В ~220/380

Номинальная частота 50, 60

Номинальный ток (In), А 6; 10; 16; 20; 25;

Механическая износостойкость, циклов, не менее 8500

Коммутационная износостойкость, циклов, не менее 1500

Степень защиты выключателя IP 20

Номинальная предельная отключающая способность, А до 1000

Условия эксплуатации УХЛ 4; ТЗ; О4

Степень защиты по ГОСТ IP 20

Максимальные потери мощности на полюс, Вт, не более 3,5

Сечение присоединяемых проводов, мм2 1Е.16

Выключатели – разъединители :

ВР 66-30

Соответствуют МЭК

ГОСТ Р 50030.3-99

ТУ. MD.29.18..

Номинальное рабочее напряжение, В ~220/380

Номинальная частота, Гц 50; 60

Номинальный ток (In), А 63; 100

Количество полюсов 1, 2, 3

Категория применения по ГОСТ Р 50030.3-99 АС - 22В

Механическая износостойкость, циклов, не менее 2 000

Коммутационная износостойкость, циклов, не менее 300

Номинальная включающая способность в условиях короткого замыкания, А, не менее630

Номинальный кратковременно (1с)

выдерживаемый ток, не менее 12In

Сечение присоединяемых проводов, мм2 4...35

Условия эксплуатации УХЛ4; ТЗ; О4

Степень защиты по ГОСТ IP 20

Крепление на стандартной рейке монтажной 35 мм с помощью защелки

Низковольтные комплектные устройства и оболочки :

Щитки осветительные серии ЩКИ 8500

Предназначены для применения в однофазных электрических сетях и осуществляют:

Х приём, распределение и учет электрической энергии;

Х защиту групповых (отходящих) цепей от перегрузок и коротких замыканий;

Х защиту групповых (отходящих) цепей при недопустимой утечке на землю и защиту персонала от поражения электрическим током при прикосновении к токоведущим частям (для щитков с устройством защитного отключения, далее Ц лУЗО�).

Соответствуют ГОСТ Р

ТУ. МD.29.18..012-99

Номинальное рабочее напряжение, В ~220

Номинальная частота, Гц 50, 60

Номинальный ток (In), А не более 40

Количество групповых линий

(групповых защитных аппаратов), шт. * 3, 4

Номинальные токи групповых защитных аппаратов, А * 6.3; 10; 16; 20; 25; 31.5; 40

Номинальный отключающий

дифференциальный ток УЗО, мА 30

Типы защитных характеристик

групповых защитных аппаратов * B; C; D

Категория размещения по ГОСТ УХЛ4

Степень защиты по ГОСТ IP 40

Класс защиты от поражения электрическим током

по ГОСТ Р МЭК536-94 II

* - определяется потребителем при заказе

Щитки учетно-распределительные серии ЩНУ 9600 (новинка)

Щитки учетно-распределительные серии ЩНУ 9600 предназначены для применения в однофазных электрических сетях и осуществляют:

Х приём, распределение и учёт электрической энергии;

Х защиту групповых (отходящих) цепей от перегрузок и коротких замыканий;

Х защиту групповых (отходящих) цепей при недопустимой утечке на землю и защиту персонала от поражения электрическим током при прикосновении к токоведущим частям (для щитков с УЗО).

Соответствуют ГОСТ Р

ТУ. МD.29.18..

Номинальное рабочее напряжение, В ~220

Номинальная частота, Гц 50, 60

Номинальный ток (In), А, не более 40

Количество групповых линий (групповых защитных аппаратов), шт. * 3, 4

Номинальные токи групповых защитных аппаратов, А * 10; 16; 20; 25; 31.5; 40

Номинальные токи вводных аппаратов (УЗО), А* 25; 31,5; 40

Номинальный отключающий дифференциальный ток УЗО, мА 30

Типы защитных характеристик групповых защитных аппаратов * B; C; D

Климатическое исполнение и категория размещения по ГОСТ У1**

Степень защиты по ГОСТ IP 43

Класс защиты от поражения электрическим током

по ГОСТ Р МЭК536-94 II

* - определяется потребителем при заказе

** - для наружной установки в макроклиматических районах с умеренным климатом

Коробка монтажная под выключатели ВА66-29

Предназначена для установки в ней выключателей автоматических ВА66-29, выключателей-разъединителей ВР66-30 и других аппаратов с соответствующими габаритными и монтажными размерами и обеспечивает:

• дополнительную защиту персонала от случайного прикосновения к токоведущим частям;

• возможность пломбирования от несанкционированного подключения проводников питания и нагрузки

Номинальное рабочее напряжение, В ~220/380

Номинальная частота, Гц 50, 60

Количество устанавливаемых аппаратов, штук полюсов 1, 2, 3, 4

Номинальные токи устанавливаемых аппаратов, А 0,

Степень защиты по ГОСТ IP 30

Материал корпуса ударопрочная пластмасса

Комплектующие изделия :

Выключатели встраиваемые кнопочные типа ВК-36

Предназначены для коммутации электрических цепей управления электродвигателями ручных электрических машин мощностью до 2кВт

Соответствуют ГОСТ Р МЭК 61058.1-2000

ТУ. МD.29.18..015-99

Номинальное напряжение, В ~220, 50, 60 Гц

Номинальный ток активный (реактивный), А 6,3 (6,3) - класс износостойкости 1,2

8 (8) - класс износостойкости 1,2

10 (10) Ц класс износостойкости 3

Схема включения однополюсная

двухполюсная

Наличие фиксации коммутационных положений "0" без фиксации

"1" фиксация включенного состояния

"2" фиксация отключенного состояния

Классы износостойкости

в соответствии с количеством

циклов ВОциклов

циклов

циклов

Условия эксплуатации УХЛ2, УХЛЗ

Степень защиты со стороны

толкателя

выводов

IP 40

IP 00

Электроустановочные изделия :

Выключатели установочные

Номинальное напряжение, В 250

Степень защиты IP 20

Условия эксплуатации УХЛ4

Коды ОКП; ТН ВЭД 8

Выключатель с глянцевым корпусом, для скрытой установки одноклавишный 10А, С (выпуклая или вогнутая конструкция клавиши) ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель с глянцевым корпусом, для скрытой установки двухклавишный 10А, С (выпуклая или вогнутая конструкция клавиши) ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель для открытой установки одноклавишный 10 А, /220 ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель для открытой установки двухклавишный 10 А, /220 ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель для скрытой установки одноклавишный 10 А, C/220 ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель для скрытой установки двухклавишный 10 А, С/220 ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Выключатель-переключатель на два направлений скрытой установки 10 А, С ТУ. MD.29.18..014-99

ГОСТ Р 51324. 1

Розетки установочные

Номинальное напряжение, В 250

Степень защиты IP 20

Условия эксплуатации УХЛ4

Коды ОКП; ТН ВЭД 8

Розетка с глянцевым корпусом,

для скрытой установки 10А PC 10-263 ТУ. МD.29.18..013-99

ГОСТ 7396.1-89,

ГОСТ Р 51322.1-99

Розетка с глянцевым корпусом для скрытой установки с дугостойкими втулками 10А РС10-267. ТУ. МD.29.18..013-99,

ГОСТ 7396.1-89,

ГОСТ Р 51322.1-99

Розетка с глянцевым корпусом,

для открытой установки 10 А РА10-265. ТУ. МD.29.18..013-99,

ГОСТ Р 51322.1-99

ГОСТ 7396.1-89

Розетка с глянцевым корпусом для открытой установки с дугостойкими втулками 10А РА10-266. ТУ. МD.29.18..013-99,

ГОСТ 7396.1-89,

ГОСТ Р 51322.1-99

Розетка для скрытой установки

с заземляющим контактом 16А РC16-254 ТУ. МD.29.18..013-99,

ГОСТ Р 51322.1-99

ГОСТ 7396.1-89

Розетка для скрытой установки

с заземляющим контактом и дугостойкими втулками 16А РС16-269. ТУ. МD.29.18..013-99,

ГОСТ 7396.1-89,

ГОСТ Р 51322.1-99

Розетка для открытой установки

с заземляющим контактом 16 А РА16-253. ТУ. МD.29.18..013-99,

ГОСТ Р 51322.1-99

ГОСТ 7396.1-89

Розетка для открытой установки

с заземляющим контактом и дугостойкими втулками 16А РА16-268. ТУ. МD.29.18..013-99,

ГОСТ 7396.1-89,

ГОСТ Р 51322.1-99

Вилки штепсельные

Номинальное напряжение, В 250

Условия эксплуатации УХЛ4

Коды ОКП; ТН ВЭД 8

Вилка штепсельная с заземляющим контактом двухполюсная, 16 А

В 16-501 ГОСТ 7396.1-89, ГОСТ Р 51322.1-99

ТУ. МD.29.18...

Вилка штепсельная двухполюсная, 6,3 А

В 6-504 ГОСТ 7396.0-89, ГОСТ 7396.1-89

ТУ. МD.29.18...

Удлинители

Номинальное напряжение, В 250

Степень защиты IP 20

Условия эксплуатации УХЛ4

Коды ОКП; ТН ВЭД 8

Удлинитель четырёхместный с защитными шторками, с заземляющим контактом и световым индикатором длина шнура - 5.1, 3.1, 1.6 м 16А У16-701 ГОСТ Р 51322.1-99, ГОСТ 7396.1-89,

ТУ. МD.29.18..016-99

Удлинитель четырёхместный с защитными шторками и световым индикатором длина шнура - 5.1, 3.1, 1.6 м 6А У6-711 ГОСТ 739, 7396.1-89

ТУ. МD.29.18..016-99

Дополнительные исполнения:

a. по специальному заказу возможна поставка удлинителей без защитных шторок и световой индикации наличия напряжения.

b. по специальному заказу возможна поставка удлинителей с другой длиной шнура.

Кнопка для звонка

Номинальное напряжение, В 250

Номинальный ток, А 0,4

Степень защиты IP 20

Условия эксплуатации УХЛ4

Коды ОКПТН ВЭД 8

Выключатель А1 04-23 ГОСТ Р 51324.1-99.

ГОСТ 7397.2-91

Масса, кг 0,035

Коробка для электроустановочных устройств

Материал трудногорючая пластмасса.

Код ОКП

Коробка электроустановочная, диаметр 67 мм ГОСТ 8594-80 вид 1.

Масса, кг 0,02

Товары для дома:

Воронка хозяйственная

Соответствуют ТУ

Материал пластмасса

Код ОКП

Масса, кг 0,06

Стакан мерный

Служит для измерения объема и массы сыпучих (сахар, манная крупа, пшено, мука, соль, рис, крахмал) и холодных жидких продуктов по отметкам, нанесенным на стенках стакана

Соответствуют ТУ

Объем, см3 300

Материал пластмасса

Код ОКП

Масса, кг 0,05

Маховичок головки вентильной

Предназначен для оснащения вентильной головки смесителей или кранов массового производства. Имеет цветовые указатели горячей и холодной воды в виде красной и синей вставок

Соответствуют ТУ 2

Материал светостабилизированная морозостойкая пластмасса.

Код ОКП

Масса, кг 0,03

Прищепка для белья типа I-6

Материал светостабилизированная морозостойкая пластмасса

Код ОКП

Соответствуют ТУ

Масса, кг 0,009

Плитка коврика секционного

Предназначена для составления коврика любых размеров для прихожей, ванной комнаты и т. д. Может использоваться для декоративной отделки стен и потолков

Материал пластмасса

Код ОКП

Соответствуют ТУ

Масса, кг 0,044

Набор: дюбель с шурупом 4 х 35

Предназначен для крепления шурупами различных предметов хозяйственного назначения к бетонным и кирпичным поверхностям

Комплектность пластмассовый дюбель с шурупом 4х35

4х40

4х50

5х40

5х50

6х50

6х60

Возможна поставка дюбеля без шурупа.

Дополнительные принадлежности

Предназначена для обеспечения дополнительной защиты винтов зажимов выключателей автоматических типа ВА66-29 и выключателей-разъединителей ВР66-30 от случайного прикосновения, а также обеспечения возможности пломбирования их выводов от несанкционированного подключения проводников питания и нагрузки

Материал скобы Ц трудногорючая пластмасса

Пример условного обозначения: Скоба защитная ГИЖК.735224.036

Цена:

Скоба ограничительная

Применяется для фиксации выключателей автоматических типов ВА66-29, ВА60-26, выключателей-разъединителей ВР66-30 и других аппаратов от смещения вдоль DIN-рейки

Материал скобы Ц сталь, покрытие Ц6.хр.

Пример условного обозначения: Скоба ограничительная ГИЖК.301532.001

Цена:

Рейка монтажная (DIN)

Предназначена для монтажа выключателей автоматических типов ВА66-29, ВА60-26, выключателей-разъединителей ВР66-30 в комплектных устройствах (щитах).

Возможно использование для монтажа других аппаратов L=55 мм, L= 110 мм, L = 220 мм предназначенных для крепления на рейку 35мм (DIN-рейку). .

Длина рейки монтажной выбирается в зависимости от количества устанавливаемых аппаратов.

По специальному заказу возможна поставка с другими размерами.

Пример условного обозначения при заказе: Рейка монтажная 35 мм ГИЖК.745352.007 L = 55 мм.

Цена:
