Дисковая полка MD

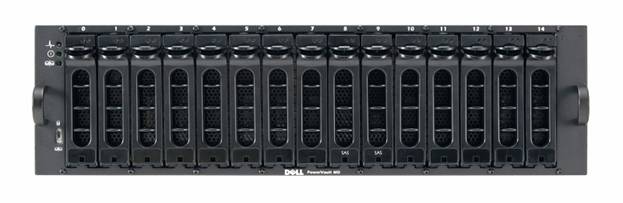

Рис. Дисковая полка MD 1000. Вид спереди. Переключатель между режим подключения к одному или к двум серверам находится на панели слева, внизу.

Название модели

PowerVault MD1120

Жесткие диски

до 24 жестких дисков 2.5” с возможностью «горячей замены» SAS 3,0 Гбит/с со скоростью вращения шпинделя 10 000 или 15 000 об/мин.: Диски SAS емкостью 36 Гбайт и 73 Гбайт об/мин) Диски SAS емкостью 73 Гбайт, 146 Гбайт и 300 Гбайт об/мин) Максимальная емкость (на один корпус) 7,2 Тбайт при использовании двадцати четырех (24) жестких дисков SAS емкостью по 300 Гбайт об./мин.) Возможности расширения PERC 6/E позволяет подключать до 6 полок MD1120

Контроллер

Контроллер управления массивом данных для сервера PowerEdge PERC RAID Controllers PERC6/E 512 Мб КЭШ-памяти (требования к серверу - наличие PCI-Express х 8 Slot) позволяет подключать до 6 полок MD1120

Уровни RAID

RAID 0, 1, 5, 6, 10, 50 и 60.

Модуль управления хранилищем EMM (Enclosure Management Module) , способы подключения

Поддержка одной из следующих конфигураций: - Унифицированный метод для прямого подключения 24 и более жестких дисков поддерживает возможность шлейфового подключения до 3 полок MD1120 на каждый SAS-интерфейс контроллера PERC 6/E (всего 2) - Раздельный режим работы с двумя модулями управления корпусом (EMM), обеспечивающий возможность прямого подключения одного сервера к дискам с 0-го по 11-й, и второго сервера к дискам с 12-го по 23-й - Модули EMM 1 или 2 модуля Второй модуль EMM обеспечивает резервные ресурсы для управления корпусом

Разъёмы ввода/вывода (на каждый модуль EMM)

Разъемы SAS (на каждом модуле EMM) Один входной разъем с SAS-интерфейсом 12,0 Гбит/с (SFF 8470) для подключения к серверу Один выходной разъем с SAS-интерфейсом 12 Гбит/с (SFF 8470) для подключения дополнительного корпуса Последовательный разъем (на каждом модуле EMM) Один шестиконтактный разъем UART mini-DIN (используется только в заводских условиях)

Светодиодные индикаторы Контейнер для жестких дисков Один одноцветный светодиодный индикатор обращения Один двухцветный светодиодный индикатор состояния для каждого диска Модуль управления корпусом Три двухцветных светодиодных индикатора состояния: по одному для каждого из портов SAS модуля EMM и один для состояния модуля EMM Блок питания/вентилятора охлаждения Три светодиодных индикатора состояния: сбой блока питания/вентилятора охлаждения, питание переменного тока и питание постоянного тока

Передняя панель:

Передняя панель Один двухцветный светодиодный индикатор состояния системы Два одноцветных светодиодных индикатора питания и раздельного режима работы

Блок питания Мощность 485 Вт (максимальная постоянная); 604 Вт (пиковая) Тепловыделение 200 Вт Напряжение Номинальное - от 100 до 240 В (фактическое - от 90 до 264 В) Частота 47-63 Гц Сила тока 7,5 А при 90 В; 3,75 А при 180 В Питание жестких дисков (на разъем) Поддержка подключения: до 0,5 А при +12 В Рабочее потребление: до 1,2 А при +5 В

Корпус

Высота 8,60 см Ширина 44,50 см Глубина 46,40 см Вес 23,60 кг (в максимальной конфигурации)

Условия эксплуатации и хранения Температура При эксплуатации: от 10 °C до 35 °C При хранении: от -40 °C до 65 °C Относительная влажность При эксплуатации: от 20 % до 80 % (без конденсации) При хранении: от 5 % до 95 % (без конденсации) Высота над уровнем моря При эксплуатации: от -16 до 3048 м При хранении: от -16 дом

Поддерживаемые операционные системы Подробные сведения о поддерживаемых операционных системах см. в документации для RAID-контроллера PERC PERC 6/E
