Электромеханический привод со складным рычагом

FAAC 391

электромеханический привод со складным рычагом

для бытовых распашных ворот с максимальной длиной створки 2м

(2,5м – при использовании внешнего электрического замка)

·  Компактный, элегантный дизайн. Ширина, т. е. наиболее важный и значимый параметр, всего лишь 185 мм!

·  Простая и разнообразная установка. Использование складывающегося рычага делает возможным широкий выбор установочных размеров, а также позволяет устанавливать привода на широкие столбы.

·  Защита от проникновения (при длине створок не более 2м!). Нереверсивный двигатель исключает необходимость установки дополнительных электромеханических замков. В случае отключения электропитания, механизм разблокировки, защищенный ключом, позволяет открывать и закрывать ворота вручную.

·  Встроенные механические ограничители: с ними нет необходимости устанавливать механические ограничители для створок ворот

·  ВАЖНО: Для обеспечения правильной работы приводов перед их установкой удостоверьтесь, что расстояние от петли ворот до плоскости столба, на которую устанавливается привод, не более 725 мм.

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА FAAC 390
	391Е	391		391Е	391
Питание	230В	/	Интенсивность использования	80 циклов в день
Электродвигатель	24В	Беспрерывных циклов	30
Потребляемая мощность	140Вт	120Вт	Класс защиты	IP 44
Максимальное усилие	250Нм	Диапазон рабочих температур	- 20°С ÷ +55°С
Макс. угловая скорость	13°/сек	Вес	8,7 кг	7,0 кг
Макс. длина створки*	2,5 м	Размеры в мм	185х260х310
Макс. вес створки**	См. график 1
* Для створок, длина которых превышает 2м, необходим внешний электрический замок ** Вес створки зависит от её длины. Проверяйте по графику 1, попадает ли Ваша створка в указанную зону

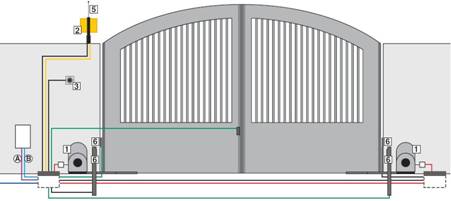

ПРИМЕР ТИПИЧНОЙ УСТАНОВКИ

ГРАФИК 1

n	А	низковольтный кабель	№	наименование	код	цена (€)	к-во	ст-сть
	n	3 кабеля 3х0,5	Œ	Привод FAAC 391E	104576	336,00	1	336,00
	n	1 кабель 2х0,5	Œ	Привод FAAC 391	104577	224,00	1	224,00
n	B	кабель питания		Приемник радиоуправления XF 433	319006	38,22	1	38,22
	n	2 кабеля 3х1,5+Т		Передатчик (пульт) р/упр. T4 433 LC	787395	20,45	1	20,45
	n	1 кабель 2х1,5+Т		Сигнальная лампа FAAC LIGHT 24В	410014	30,22	1	30,22
	n	1 кабель 2х1,5	‘	Комплект фотоэлементов XP15B	785149	57,78	1	57,78
			Ž	Ключ-кнопка T10E	401019	25,44	1	25,44
			МОНТАЖ КОМПЛЕКТА	200,00
			ИТОГО:	932,11

Примечание: Цена указана в евро с учетом НДС. Стоимость работ приведена для Москвы, Одинцовского и Наро-Фоминского районов МО. Для остальных районов МО – 300€. В указанную стоимость не входят кабельные работы, в т. ч. работы по прокладке кабеля для фотоэлементов, а также работы изменению конструкции ворот и несущих столбов (их подготовка к установке автоматики)

Модель	Максимальная ширина створки (м)	Интенсивность использования (циклов в день)	Плата управления	Код	Цена
391Е	2 (2,5м – с электрозамком)	80	Е391 встроенная	104576	336,00
391	2 (2,5м – с электрозамком)	80	(отсутствует)	104577	224,00

Примечания:

Цена указана в евро с учетом НДС на один привод в следующей комплектации: электромеханический привод, складной рычаг; ключ разблокировки.

Могут поставляться в виде «начального» комплекта: открывающаяся коробка с ручкой, внутри 2 привода (391Е и 391). Комплект удобен тем, что в указанную коробку можно укладывать те аксессуары, которые нужны покупателю.

Комплект ENERGY
Код	Содержимое	Количество	Цена комплекта
	Электромеханический привод FAAC 391E	1	560,00
	Электромеханический привод FAAC 391	1

ПЛАТЫ УПРАВЛЕНИЯ И СПЕЦИАЛЬНЫЕ АКСЕССУАРЫ

ПЛАТА УПРАВЛЕНИЯ Е391 (встроена в 391Е)	АВАРИЙНЫЙ БЛОК ПИТАНИЯ (блок аккумуляторных батарей)	ПРИЕМНИКИ РАДИОУПРАВЛЕНИЯ XF433МГц и XF868МГц	СИГНАЛЬНАЯ ЛАМПА FAAC LIGHT 24В	ФОТОЭЛЕМЕНТЫ XP15B
		КОДЫ:
XF433	319006
См. Электроника и Аксессуары	код	390923	XF868	319007	код	410014	код	785149
цена	75,55	цена	38,22	цена	30,22	цена	57,78

ОПИСАНИЕ РАЗЛИЧНЫХ МОДЕЛЕЙ И ИХ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДЯТСЯ В КАТАЛОГЕ ЭЛЕКТРОНИКА И АКСЕССУАРЫ
КНОПКИ УПРАВЛЕНИЯ	ФОТО-ЭЛЕМЕНТЫ	ЭЛЕМЕНТЫ БЕЗОПАСНОСТИ	СИГНАЛЬНЫЕ ЛАМПЫ	РАДИО-УПРАВЛЕНИЕ	ДРУГИЕ АКСЕССУАРЫ
