Портативная телескопическая антенна MFJ-1899T
Диапазоны Высота телескопа
80м(перемычки не подключены) примерно 122 см
40м (перемычка 1 соед. с перемычкой 2) примерно 120 см
30м(перемычка 1 соед. с перемычкой 2) примерно 38 см
20м(перемычка 1 соед. с перемычкой 2) примерно 99 см
17м(перемычка 1 соед. с перемычкой 3) примерно 120 см
15м(перемычка 1 соед. с перемычкой 4) примерно 53 см
12м(перемычка 1 соед. с перемычкой 4) примерно 122 см
10м(перемычка 1 соед. с перемычкой 5) примерно 99 см
6м(перемычка 1 соед. с перемычкой 6) примерно 84 см
4м(перемычка 1 соед. с перемычкой 6) примерно 48 см
Высота телескопа указана для минимальной частоты диапазона при условии подключения противовесов. Наилучшим размером противовесов является величина, менее ¼ длины волны.
Регулировкой высоты телескопа добейтесь минимума КСВ.
Соединение перемычки 1 с перемычкой 6 создаёт в авиационном диапазоне и в диапазоне 2м систему, эквивалентную вертикалу 5/8 длины
волны. При этом высота телескопа должна составлять примерно 114 см (диапазон 2м) или примерно 127 см (в авиационном диапазоне).

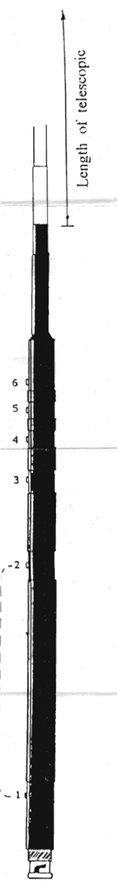

Length of telescopic – высота телескопа.
