Световая сигнальная балка
СЕРИЯ RX2700
Модель 2747A-D C-BR
Производитель: CODE 3, Inc., США
10986 N. Warson Road St. Louis, MO
Паспорт
Поставщик: ЗАО "ДАР" - официальный эксклюзивный дистрибьютор в России
Москва, ул. Фридриха Энгельса, стр.5
Тел. (4
Факс (4
1. Назначение
Световая сигнальная балка серии RX2700 предназначена для подачи специальных световых сигналов на автомобилях специального назначения.
Балка сертифицирована. Сертификат соответствия ГОСТ Р
№ РОСС US. МТ14.А25167.
ВНИМАНИЕ! Использование специальных световых сигналов не гарантирует преимущества перед другими участниками дорожного движения. Воспользоваться приоритетом можно только убедившись, что Вам уступают дорогу.
2. Технические характеристики
Технические характеристики представлены в таблице 1.
Табл. 1
N п/п | Параметр | Значение |
1 | Номинальное напряжение питания, В | 12 |
2 | Максимальный потребляемый ток*, А, не более | 8 |
3 | Потребляемый ток в режиме ожидания, мА, не более | 25 |
4 | Защита от подключения обратной полярности | Есть |
5 | Цвет светодиодных модулей | Синий, красный |
6 | Цвет верхних боковых плафонов | Синий/красный |
7 | Цвет нижних плафонов и плафонов центральной секции | Прозрачный |
8 | Масса нетто, кг, не более - балки без комплекта универсальных креплений - комплекта универсальных креплений | 10 3,5 |
9 | Габариты балки, мм - ширина - высота (без учета креплений) - длина | 312 68,6 1194 |
10 | Диапазон рабочих температур, оС | От минус 45 до плюс 55 |
11 | Степень защиты от проникновения посторонних предметов | IP55 |
|
|
|
3. Комплектность
В комплект поставки балки серии RX2700 входит:
Световая сигнальная балка
с соединительным кабелем - 1 шт
Комплект универсальных креплений - 1 шт
Паспорт - 1 шт
Потребительская тара (упаковка) - 1 комплект
Внешний вид балки представлен на рисунке 1.
(Внешний вид конкретных моделей может отличаться от приведенного )
Рис.1.
Балка серии 2747A-D C-BR комплектуется 14 cверхъяркими светодиодными модулями PriZmТМ с отражателями, установлеными по периметру балки:
- Модуль REF12 - 4 шт Модуль REF8 - 8 шт Модуль REF3 - 2 шт
При управлении балкой возможно раздельное управление передними и задними модулями.
Плафоны балки изготовлены из ударопрочного поликарбоната, устойчивого к ультрафиолетовому излучению.
Низкий профиль и аэродинамический дизайн позволяют уменьшить аэродинамическое сопротивление, что приводит к экономии топлива и устойчивости на высоких скоростях
|
4. Инструкции и рекомендации по установке
Установка световой сигнальной балки на автотранспортные средства должна производиться персоналом, имеющим соответствующую квалификацию и изучившим эксплуатационные документы.
ВНИМАНИЕ! Балку необходимо устанавливать так, чтобы исключить любые риски повреждения другого оборудования автомобиля или его ненадлежащую работу.
Рекомендуемый порядок установки балки на автотранспортное средство представлен ниже.
4.1. Распакуйте световую балку (поз. 1 рисунок 2) из потребительской тары (упаковки);
4.2. Извлеките из упаковки комплект универсальных креплений. Прилагаемый комплект креплений состоит из кронштейнов (поз. 2), зацепов (поз. 3), резиновых амортизаторов (поз. 4) и метизов.
4.3. Установите на кронштейн (поз.2) резиновые амортизаторы (поз. 4).
4.4. На нижней части балки, в пазах алюминиевого профиля находятся технологические отверстия. Проденьте крепежные болты с головкой сферической формы (поз. 5) в эти отверстия и продвиньте болты до необходимого уровня по пазам.
4.5. Установите кронштейны с установленными амортизаторами на установленные в пазах болты и закрепите их с помощью фиксирующих шайб и гаек с учетом ширины крыши автомобиля (см. рис. 2)
4.6. Разместите балку на крыше (поз. 6) автотранспортного средства и убедитесь, что кронштейны (поз. 2) с амортизаторами (поз. 4) устойчиво располагаются на крыше автомобиля.
4.7. С помощью зацепов (поз. 3) и стягивающих винтов (поз. 7) закрепите балку на крыше автомобиля.

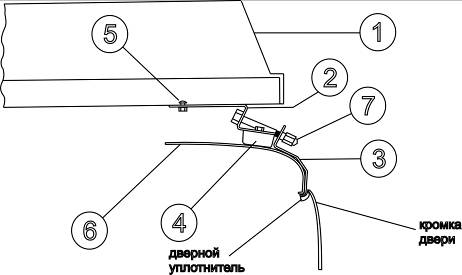

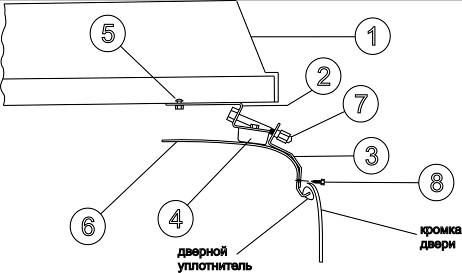

ВНИМАНИЕ! Балка комплектуется двумя видами зацепов. Первый вид применяется для установки зацепа в дверной проем и фиксации его с помощью саморезов (поз. 8). Вариант крепления с этим видом зацепов представлен на рисунке 2. Второй вид применяется для установки в дверной проем и фиксации с помощью кромки зацепа выполненной в виде крючка. Вариант крепления с этим видом зацепов представлен на рисунке 3.
Для установки на некоторые транспортные средства требуются специальные крепления. Свяжитесь с заводом-изготовителем для получения более детальной информации.
|
- действий сторонних обстоятельств (аварий и стихийных бедствий, скачков напряжения электропитания, попаданий внутрь посторонних веществ, предметов, жидкостей, и т. д.);
- механических дефектов и тепловых повреждений балки.
Гарантия не распространяется на оборудование, которые имеет следы постороннего вмешательства или попыток несанкционированного ремонта. Причину возникновения дефектов оборудования определяют специалисты сервисного центра ЗАО "ДАР".
ДАТА ИЗГОТОВЛЕНИЯ:
ДАТА ПРОДАЖИ:
| |
 | |

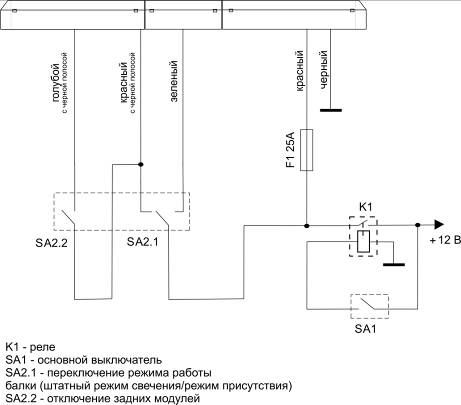

Рис.4. Рекомендуемая схема подключения световой балки.
7. Гарантийные обязательства
гарантирует соответствие световые балки заявленным техническим характеристикам в течение 1 года, со дня реализации товара потребителю.
Гарантийному обслуживанию подлежат балки в полной комплектации, доставленные в сервисный центр ЗАО "ДАР", только при наличии гарантийного талона или гарантийного стикера.
Гарантийное обслуживание не распространяется на оборудование, поврежденное вследствие:
- неправильного подключения, эксплуатацией оборудования в нештатном режиме либо в условиях, не предусмотренных производителем;
-
|
 |
Рисунок 2
 |
Рисунок 3
|
4.8. Выберите режим работы и варианты управления балкой.
ВНИМАНИЕ! Все управляющие провода в сигнальном кабеле при выборе режима и установке варианта управления подключаются к «+» 12В.
4.8.1. Подключите красный провод в питающем кабеле к положительному потенциалу напряжения питания, а черный - к отрицательному потенциалу напряжения питания.
4.8.2. Подключите красный провод с черной полосой в сигнальном кабеле к положительному потенциалу напряжения питания. Световая балка начнет работать в штатном режиме, перебирая все установленные варианты работы. Кратковременным (около 1 секунды) прикосновением черного с красной полосой провода к «+» измените режим работы балки. Повторите данную процедуру до тех пор, пока не выберите нужный режим. При снятии с «+» черного с красной полосой провода выбранный режим сохранится автоматически. Для восстановления заводских настроек режима работы балки прикоснитесь черным с красной полосой проводом к «+» и удерживайте его в подключенном состоянии примерно 4 секунды.
4.9. Протяните питающий и сигнальный кабели в салон автотранспортного средства и уложите их под обшивкой салона. Соблюдайте осторожность при установке элементов декоративной отделки салона и крепежных элементов, во избежание нарушения изоляции проводов или их обрыва.
4.10. Подключите питающие провода к бортовой сети автомобиля. Питание на балку должно поступать через основной выключатель (в комплект поставки не входит). В условиях, когда автотранспортное средство не эксплуатируется продолжительное время, основной выключатель должен быть выключен, чтобы исключить минимальный ток утечки.
4.11. При установке балки необходимо защищать цепи питания плавким предохранителем ножевого типа на 25 А (в комплект поставки не входит).
Предохранительная колодка должна располагаться по возможности как можно ближе к аккумуляторной батарее. Вариант соединения проводов с бортовой сетью автомобиля должен обеспечивать надежный контакт и гарантировать прохождения тока необходимой величины.
4.12. Подключите необходимые сигнальные провода к положительному потенциалу напряжения питания, в соответствии с выбранным режимом работы к элементам управления. Возможные варианты управления световой балкой представлены в таблице 2. Рекомендуемая схема подключения представлена на рис. 4
|
Табл. 2
Цвет провода в сигнальном кабеле | Описание |
Красный с черной полосой | Активация работы всех светодиодных модулей. |
Черный с красной полосой | Выбор режима свечения светодиодных модулей и режима синхронизации модулей между собой. |
Голубой с черной полосой | Отключение задних модулей1 |
Зеленый с белой полосой | Отключение передних модулей1 |
Голубой | Режим пониженной яркости2 |
Зеленый | Включение эффекта «присутствия»3 |
Все остальные провода в сигнальном кабеле | Предназначены для работы совместно с другим, дополнительным оборудованием и в штатном режиме не используются. |
Примечания:
1 - Отключение светодиодных модулей должно использоваться с большой осторожностью, так как данная функция может значительно снизить информативность специального светового сигнала.
2 – В данном режиме все светодиодные модули будут работать с пониженной яркостью. Исключением являются угловые световые модули, яркость которых остается неизменной при любых режимах работы балки.
3 – Данный режим может быть включен только тогда, когда на другие сигнальные провода не поступает положительного потенциала напряжения питания.
4.13. Не соединяйте вместе неиспользованные в сигнальном кабеле провода и не подключайте их к «+» или «-» 12 В.
4.14. Тщательно заизолируйте неиспользованные провода.
|
