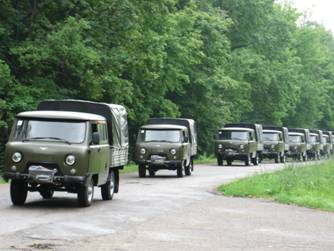

Малый лесопатрульный комплекс на базе автомобиля УАЗ 390945
Малый лесопатрульный комплекс модульного типа на базе грузопассажирского автомобиля с удвоенной кабиной, повышенной проходимостью предназначен для патрулирования, доставки людей и противопожарного оборудования к местам лесных низовых пожаров, проведения необходимых противопожарных работ, связанных с предупреждением и тушением лесных низовых пожаров. Область применения - все лесорастительные зоны Российской Федерации с автомобилепроходными условиями.
Комплекс рассчитан на эксплуатацию и безгаражное хранение при температуре окружающего воздуха от + 40° до -40° Цельсия.
1. Технические характеристики автомобиля УАЗ 390945
Колесная формула | 4x4 |
Мощность | 112 л. с. |
Модель двигателя | ЗМЗ 4091 |
Тип двигателя | бензиновый, инжекторный |
Количество цилиндров | 4 |
Рабочий объем | 2,7 л. |
Грузоподъемность | 1150 |
Полная масса | 3070 кг |
Габариты (д*ш*в), м | 4820*2100*2355 |
Топливный бак, объем | 50 л |
Максимальная скорость | 115 км/ч |
2. Комплектация автомобиля УАЗ 390945 (МЛПК)
Металлическая платформа
Тент
Кабина трехдверная
Зеркала заднего вида, серийные
Рулевое колесо серийное
Передние сиденья комфортабельные с подголовниками. (мест) - 2
Задние сиденья комфортабельные без подголовников (мест) - 3
Обивка салона мягкая
"Серийный" привод стояночного тормоза
Антитоксичная система
Радиатор штатный
КПП АДС (4-ст.)
Мосты типа «тимкен»
Тормозная система: передние тормоза - дисковые, задние – барабанные
Радиальные шины 225/75 R16
Раздаточная коробка косозубая двухступенчатая, двурычажная
Цистерна для воды, съемная, ёмкостью 500 литров - кол-во - 1 шт.
C внутренними рёбрами жёсткости, снижающие раскачивающий эффект при движении.
Сливной патрубок Ø 25 мм, оснащённый стандартной пожарной соединительной головкой и заглушкой. Герметичная крышка с дыхательным клапаном.
Мотопомпа пожарная, высоконапорная «Спрут-3» -кол-во - 1 шт.
с тремя выходами (2 выхода Ø25 мм и один выход Ø38 мм)
Двигатель импортный, 4-х тактный
Рукав всасывания, м: - 5;
Рукав напорный Ø25 мм, м: - 80;
Рукав напорный Ø38 мм, м: - 40;
Ствол пожарный, регулируемый Ø 25 мм, шт. - 1
Ствол пожарный, не регулируемый Ø 25 мм, шт. - 1
Ствол пожарный, не регулируемый Ø 51 мм, шт. - 1
Тубус смешивающий для твердого смачивателя - кол-во – 1 шт.
Соединяется со стандартными головками пожарных рукавов, Ø25, 51 мм. Внутрь тубуса вкладывается перфорированный цилиндр специальной конструкции, в который помещается твердый смачиватель. Конструкция тубуса обеспечивает возможность использования его в любом месте напорной рукавной линии. Масса со смачивателем, кг - 2,5
Твердый смачиватель - кол-во – 5 шт.
Количество поставки на объем воды, т - 2,5
Предназначен для снижения расхода воды не менее, чем в два раза. Не должен содержать соединений фтора. Должен быть экологически безопасным.
Растворимость в воде, % - 100
Снижение поверхностного натяжения воды,% - 60
Срок хранения, лет - 5
Аппарат зажигательный « ЗА-4» кол-во - 5 шт.
Должен состоять из баллона, изготовленного из нержавеющей стали и топливопровода из цветного сплава, который при транспортировке должен убираться внутрь баллона и закрываться пробкой-заглушкой. Зажигательный аппарат должен иметь систему предотвращения обратного выхлопа огня, должен иметь систему регулировки подачи воздуха и интенсивности горения.
Габаритные размеры в транспортном состоянии:
Длина, мм - 225
Ширина, мм - 140
Высота, мм - 342
Габаритные размеры в рабочем состоянии:
Длина, мм - 225
Ширина, мм - 140
Высота, мм - 615
Масса сухая, кг - 2,1
Масса эксплуатационная, кг - 6,2
Емкость баллона, л - 4,2

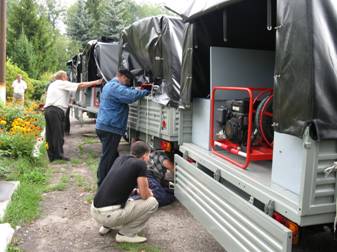

Установка противопожарная высокого давления «Ермак» (УПВД) – кол-во 1 шт.
Предназначена для оперативного тушения пожаров непосредственно из ёмкости малого лесопатрульного комплекса. Состоит из металлической рамы с установленной бобиной и намотанным на ней шлангом (рукавом) высокого давления. УПВД имеет жестко закреплённый тубус-смеситель, подключённый к входной магистрали для использования твёрдого картриджа-смачивателя. На раме установлены двигатель и насос высокого давления, пистолет, состоящий из двух частей и крепящийся с двух сторон рамы. Все узлы и агрегаты УПВД смонтированы на единой раме, которая позволяла бы легко осуществлять ее монтаж и демонтаж в состав малого лесопатрульного комплекса. Конструкция УПВД позволяет легко разматывать и сматывать шланг высокого давления в рабочем режиме, т. е. при включенной подаче воды. Комплектуется выдвижными ручками для переноски. Двигатель 4-х тактный. Длина шланга высокого давления, м 50 . Вес, кг 62
Бензопила - кол-во - 1шт.
Бензопила имеет корпус с покрытием устойчивым к воздействию химических реагентов, входящих в состав топлива (бензина), смазочных масел и репеллентов. Корпус надежно защищать рабочие механизмы пилы от повышенной влажности (дождь, снег), от воздействия низких температур. Рабочие механизмы должны обеспечивать работоспособность пилы в температурном диапазоне окружающей среды от –350C до +500C.
Пила имеет эффективную систему торможения пильной цепи – иметь инерционный ручной тормоз. Тип двигателя – бензиновый, двухтактный;
Мощность двигателя: кВт (л/c ) - 1,6 (2,1);
Объем двигателя куб. см: 45;
Вес без шины и цепи: 4,90 кг;
Длина шины: 30-41 см;
Система зажигания – электронная;
Система смазки пильной цепи – автоматическая;
Ранец противопожарный « РП-18 Ермак»( ранцевый лесной огнетушитель) - кол-во - 5 шт.
Переносной огнетушитель, размещаемый на спине пожарного и имеющий запас воды или раствора пенообразователя, укомплектованный запорно-пусковым устройством с гидропультом двустороннего действия для формирования водяной компактной или распыленной, а также пенной струи. Ранцевый водный огнетушитель состоит из: эластичной водонепроницаемой взаимозаменяемой емкости с гибким трубопроводом на выходе из нижней части для соединения с гидропультом. Емкость химостойкая по отношению к пенообразователю. Емкость помещена в чехол из прочной смесовой ткани ярко-красного или оранжевого цвета. Чехол должен иметь умягченные по краям, регулируемые по длине заплечные ремни. В специальный карман чехла вложена влагостойкая, теплоизолирующая прокладка для защиты спины пожарного от переохлаждения. Корпус гидропульта изготовлен из дюралевого сплава со штоком (внутренняя часть) с хром - никилиевым покрытием. Гидропульт оснащен штуцером и гайкой из цветного металла, имеет форсунку, легко переключаемую с компактной струи на распыление. Имеет шариковый запорный клапан (изготовленного из износостойкого материала), встроенного внутрь гидропульта, перекрывающего поступление рабочей жидкости в перерывах между рабочими циклами.
Вместимость емкости огнетушилитров.
Масса снаряженного огнетушикг
Дальнобойность выброса струи:
- водной компактной - 9 м
- пенной - 5 м
Воздуходувка-опрыскиватель, лесопожарная «Ангара» кол-во - 2 шт.
Ручное средство, предназначено для тушения горения на кромке низовых лесных пожаров слабой и средней интенсивности и отжига лесных горючих материалов перед фронтом сильных низовых пожаров. Состоит из заплечной ёмкости для воды, двигателя и патрубка для подачи водного раствора или воздуха.
Тип двигателя, 2-х тактный
Рабочий объём, куб. см - 25
Скорость воздушного потока, м/с - 90
Производительность, куб. м/час - 731
Емкость (объем), л - 18
Расход воды при полном газе, л/мин - 1,8
Вес без ёмкости в сухом виде, кг - 4,6
Вес в сборе сухой, кг - 6,6.
Лопата, кол-во - 5 шт.
Ручной инструмент для снятия поверхностного слоя земли, тушения кромки пожара и отдельных очагов горения путем забрасывания грунтом. Лопата должна быть вогнутой по плоскости; передняя часть – прямой, закругленной по краям; верхняя часть совка – должна быть из утолщенной стали. Полотно лопаты должно быть изготовлено из металла толщиной 2-3 мм. Заостренные рабочие части лопаты должны быть заточены. Рукоятка должна быть изготовлена из древесины твердых лиственных пород. Древесина должна быть здоровой, без сучков, трещин и гнили, с влажностью не более 12 абс. % или клееная многослойная.
Масса лопаты 3 кг
Габариты лопаты:
- длина – не менее1300 – не более 1500 мм;
- ширина – не менее 220 – не более 240 мм;
Топор-мотыга - кол-во - 2 шт.
Ручной пожарный инструмент ударного действия, предназначенный для рубки древесины и рыхления земли при расчистке опорной полосы от корней, кустарника, подроста; снятия надпочвенного покрова. Топор-мотыга должна иметь два противоположных и взаимно-перпендикулярных лезвия: нижнее - лезвие топора, верхнее – мотыги. Лезвия топора-мотыги должны быть цельнометаллическими и изготавливаться из металла, по механическим свойствам не уступающим стали марки У7. Должно иметь защитный чехол на лезвие. Заостренные рабочие части топора-мотыги должны быть заточены, а затем термически обработаны на длине 15 мм. Твердость термически обработанных рабочих частей инструмента должна быть в пределах 49,5 - 51,5 HRCэ. Рукоятка должна быть изготовлена из виброгасящего пластика с резиновой обмоткой для удобного, противоскользящего, хвата руками.
Масса топора-мотыги: 3,5 кг
Габариты топора-мотыги:
- Длина: - не менее 850 – не более 950 мм
- Ширина: - не менее 320 – не более 340 мм
- Ширина лезвия:
- топора – не менее 110 – не более 120 мм,
- мотыги – не менее 85 – не более 95 мм.
Универсальный фильтрующий малогабаритный самоспасатель - кол-во 5 шт.
Универсальный фильтрующий малогабаритный самоспасатель предназначен для защиты органов дыхания глаз и головы человека от токсичных продуктов горения, в т. ч. от оксида углерода, образующегося при пожаре. Это фильтрующее средство защиты одноразового использования. Применяется при эвакуации во время лесных пожаров. Самоспасатель должен сохранять свои защитные свойства при температуре окружающей среды до + 60˚С. Имеет один универсальный размер для взрослых и детей возрастом от 7 лет.
Время защитного действия, мин - не менее – 30 мин.
Воздействующие концентрации тест-веществ, мг/м³ не менее:
Оксид углерода – 4375
Водород хлористый – 1000
Водород цианистый – 440
Сероводород – 1400
Акролеин – 240
Циклогексан – 1000
Аммиак – 1400
Хлор - 300
Суммарный коэффициент проницаемости и подсоса по СМТ: в зону дыхания не более 2%, в зону глаз не более 1%. Масса изделия без упаковки, не более - 450 грамм.
Средства для оказания медицинской помощи - 2 шт.
Малый лесопатрульный комплекс должен быть оснащен средствами первой медицинской помощи на каждого члена экипажа.
