Тренажер SL3.0E SL4.0E HRC

Перевод с английского

Тренажерр

SL3.0E SL4.0E HRC

РУКОВОДСТВО ПО СБОРКЕ

РАСПАКОВКА

Распакуйте эллиптический тренажер на месте использования. Разместите его на ровной плоской поверхности. На пол рекомендуется положить защитное покрытие. Затем соедините показанные ниже элементы. Проверьте укомплектованность деталей и инструментов.

ПОМНИТЕ!

НЕСОБЛЮДЕНИЕ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К ТРАВМЕ.

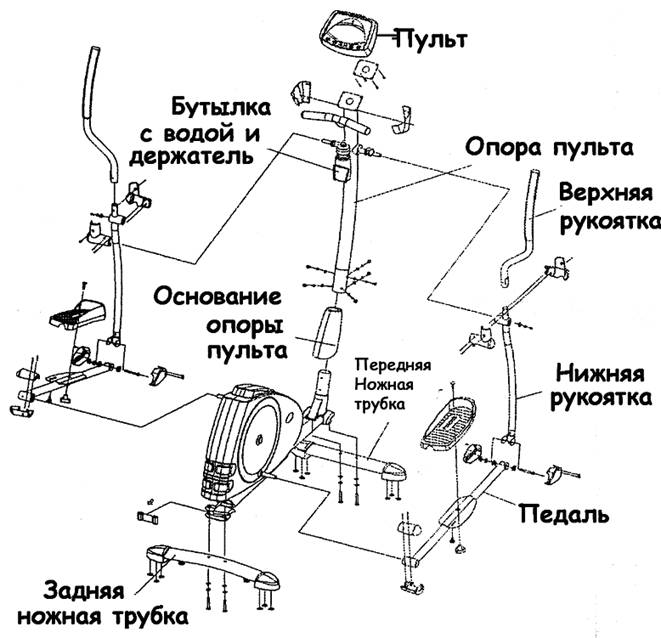

Основные детали тренажера

·  Пульт (1)

·  Ножная трубка (1)

·  Передняя ножная трубка (1)

·  Задняя ножная трубка (1)

·  Верхняя рукоятка (2)

·  Нижняя рукоятка (2)

·  Педали (2)

·  Опора пульта (1)

·  Основание опоры пульта (1)

·  Бутылка с водой и держа

Примечание: рекомендуется нанести на резьбовые соединение каждого болта консистентную смазку для предотвращения проскальзывания и гарантии того, что все гайки и болты будут на месте и частично затянуты перед полной фиксацией каждого отдельного болта.

Крепежные детали

А) Резиновая опора для ног, кол-во: 12 В) Болт М8х15 мм, кол-во: 6

С) Пружинящая шайба 15,5 мм, кол-во: 6 D) Дуговая шайба 17 мм, кол-во: 6

Е) Плоская шайба TF 12,3 мм, кол-во: 4 F) Болт М6х60 мм, кол-во: 2

G) Гайка М6х1,0 мм, кол-во: 2 Н) Дуговая шайба 20 мм кол-во: 2

I) Болт 10 мм, кол-во: 4 J) Болт М3х22L кол-во: 8

К) Болт М4х10 мм, кол-во: 8 L) Болт 4х10 мм, кол-во: 2

M) M5 N) M4

O) 17#10# P) M4

Q) 17#16#325L

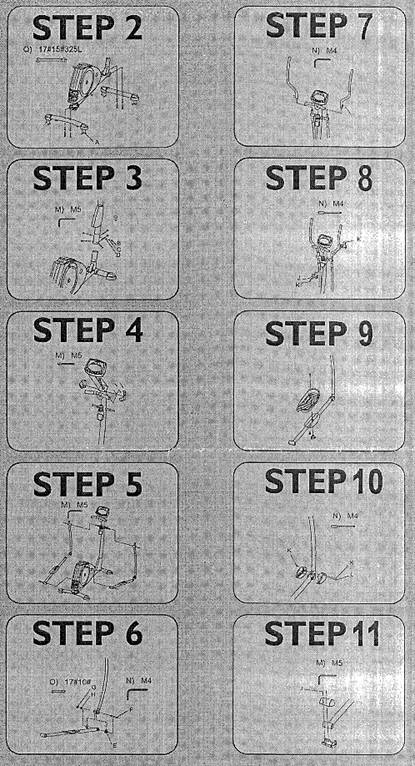

Порядок сборки

Step = Шаг
