Сборка швейной машины

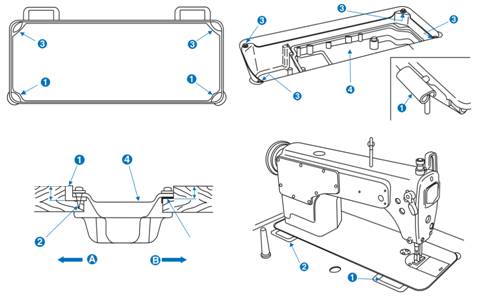

1. Установка поддона машины
1.1. Поддон машины должен быть установлен на четырех опорах в столе машины.
1.2. Прибейте гвоздями (2) две резиновые опорные подушки (1) головки машины со стороны оператора (А) на выступе стола и прибейте гвоздями две подкладки (3) головки машины со стороны шарнира (В). После этого установите поддон для масла (4)
на подготовленные опоры.
1.3. Установите шарнир (1) в отверстие платформы машины и вставьте его в резиновый шарнир (2), установленный в пазу станины стола. Головку машины опустите на подушечки установленные в четырех углах поддона.

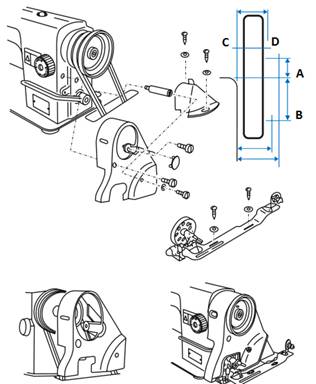

Установка крышки ремня и механизма намотки
| ВНИМАНИЕ: Чтобы избежать возможного травмирования в результате внезапного старта машины, перед тем \ как начать выполнение следующих пунктов инструкции, убедитесь, что питание машины выключено, и двигатель полностью остановился. |

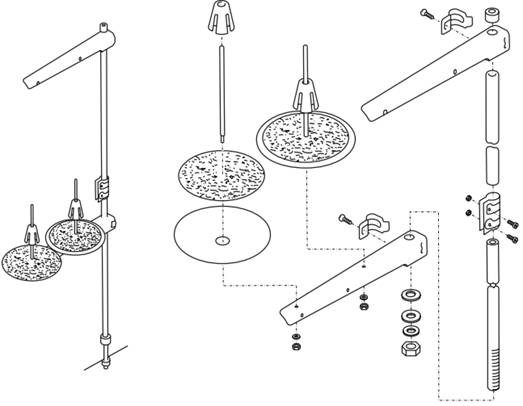

Установка стойки бабинодержателя

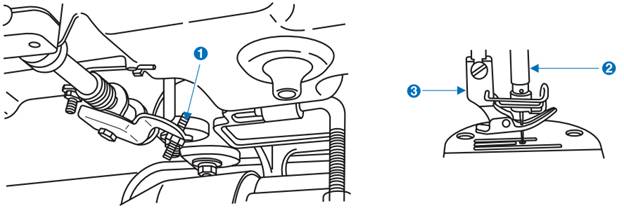

Регулировка величины подъема прижимной лапки
ВНИМАНИЕ: Чтобы избежать возможного травмирования в результате внезапного старта машины, перед тем как начать выполнение следующих пунктов инструкции, убедитесь, что питание машины выключено, и двигатель полностью остановился.
1. Стандартная величина подъема прижимной лапки с помощью коленоподъемника составляет 10 мм.

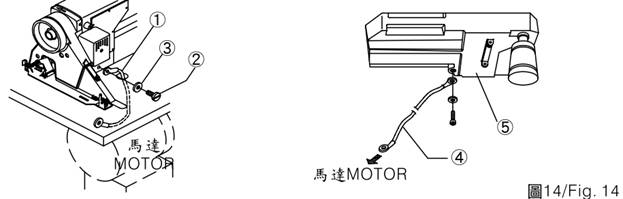

Заземление
Прикрепите заземление(1) к корпусу машины с помощью винта (2) и шайбы(3).
Другой конец провода подключите к коробке двигателя.
Для заземления поддона, приверните провод к поддону, а другой конец к двигателю. (Рис 14).

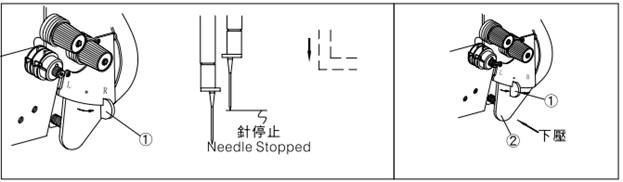

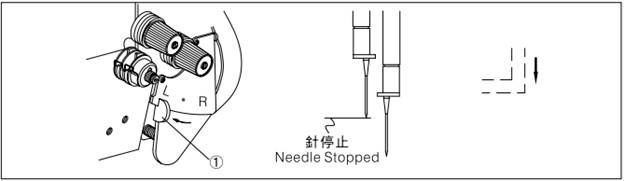

Выбор используемой иглы
Если при шитье возникает необходимость использовать одну из двух игл, то переключение между иглами осуществляется следующим образом:
1. Нажмите на пластину (2)
2. Установите регулятор в нужное вам положение, в зависимости от того какая игла вам нужна.
Регулировка длинны стежка
Установите регулятор(1) в положение, соответствующие нужной вам длине стежка.
Випер
Что бы включить випер(2) нужно переместить выключатель(1) в положение ON.
Заправки нити

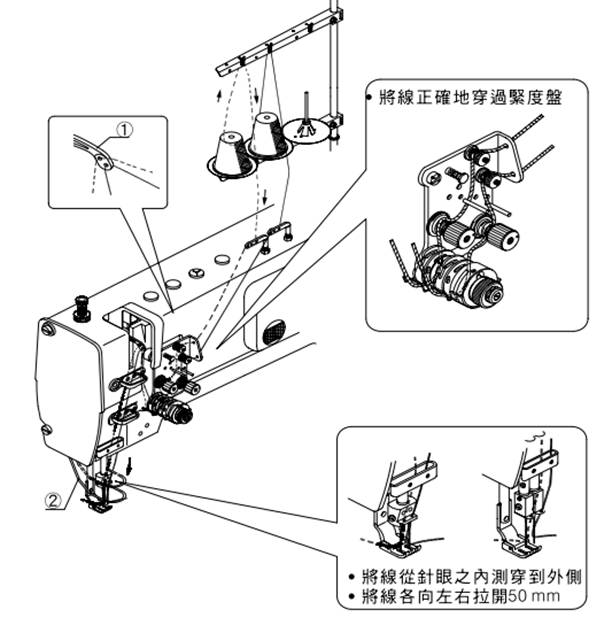

Схема заправки машины представлена на рисунке.
Установка игл
1. Поднимите игловодитель в верхнее положение.
2. Поднимите защиту пальцев.
3. Ослабьте крепежные винты.
4. Установите иглы как показано на рисунке.
5. Затяните крепежные винты.
Смазка
Не работайте на несмазанной машине. Масло заливается в заправочное отверстие (1), уровень масла отображается на индикаторе(2), уровень масла должен находиться между двумя красными линиями. Следите за уровнем масла во время работы.
Не забывайте отдельно смазывать подвижные части машины.

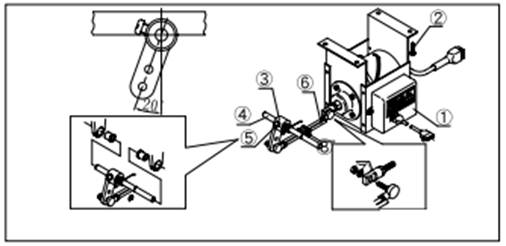

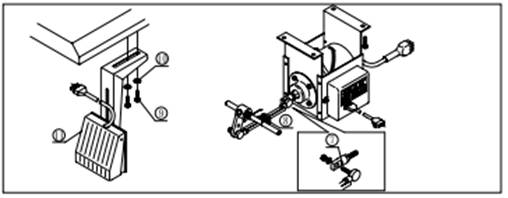

Установка автоматического подъема лапки.
Внимание: Сборку должен производить только квалифицированный специалист. Убедитесь, что машина отключена от сети.
1. Установите подъемник(1) под крышку стола с помощью винтов(2).
2. Установите вал механизма подъема(4) в рычаг подъема(3) с помощью винта(5).
3. Регулировка производиться с помощью соединительного винта (6).
4. Установите педаль коленоподъемника с помощью винтов (9).
5. Выполните регулировку высоту педали.

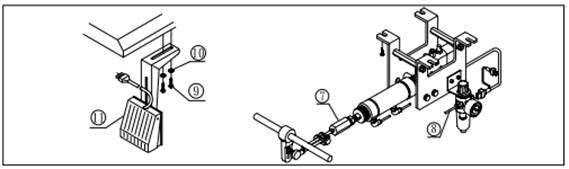

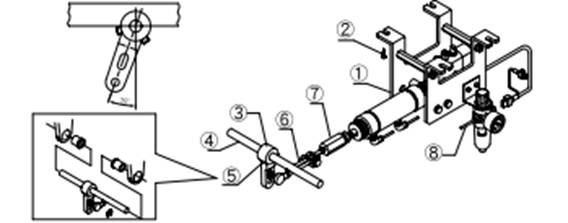

Пневматика
1. Установите подъемник(1) под крышку стола с помощью винтов(2).
2. Установите вал механизма подъема(4) в рычаг подъема(3) с помощью винта(5).
3. Регулировка производиться с помощью соединительного винта (6) и соединительного звена (7).
4. Установите педаль коленоподъемника с помощью винтов (9).
5. Выполните регулировку высоту педали.
6. Подключите подачу воздуха. Машина рассчитана на давление 0,49 мПа.
