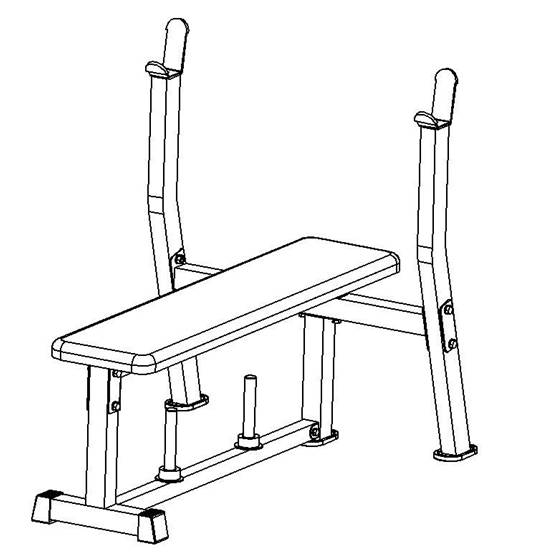

Подставка под штангу Ferrum TF-307E

Подставка под штангу Ferrum TF-307E

Инструкция по сборке и эксплуатации

Меры предосторожности

1)  Перед использованием тренажера внимательно ознакомьтесь с инструкцией;

2)  Данное оборудование предназначено только для домашнего использования;

3)  Перед использованием тренажера проверьте правильность сборки и качество всех комплектующих частей. В случае обнаружения дефектных частей, обратитесь в центр продажи
;

4)  Рекомендуется одевать во время тренировки только удобную спортивную одежду и обувь;

5)  Перед началом тренировок проконсультируйтесь с врачом;

6)  Рекомендуется перед тренировкой проделать разминочные упражнения;

7)  Следите за тем, чтобы во время тренировки дети и домашние животные не приближались к тренажеру. Разместите тренажер таким образом, чтобы вокруг него было свободное пространство на 2 метра;

8)  Проводите тренировку за час до приема пищи или через час после него;

9)  В случае, если вы почувствовали во время тренировки боль в суставах или мышцах, недомогание, то немедленно обратитесь к врачу;

10) Максимальная нагрузка на скамью - 100 кг, на подставку – 80 кг.

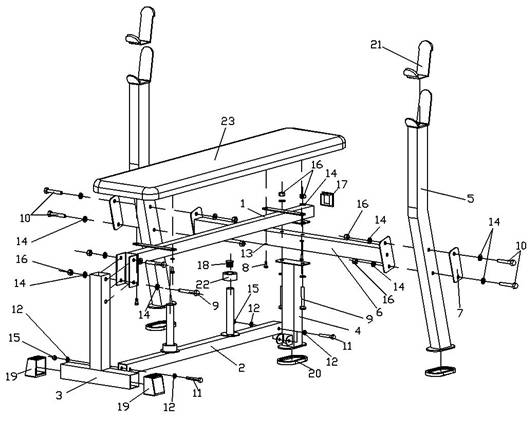

Рисунок-схема

Список комплектующих

No.	Описание	Кол-во	No.	Описание	Кол-во
1	Верхняя рама	1	13	Шайба D6	4
2	Нижняя рама	1	14	Шайба D10	16
3	Передняя стойка	1	15	Гайка нейлоновая M8	2
4	Задняя стойка	1	16	Гайка нейлоновая M10	8
5	Вертикальная стойка	2	17	Заглушка квадратная □38×38	1
6	Горизонтальная стойка	1	18	Заглушка круглая Φ25	2
7	Стальная пластина	2	19	Заглушка	2
8	Болт M6×16	4	20	Заглушка	3
9	Болт M10×70	4	21	Прокладка	2
10	Болт M10×60	4	22	Резиновая шайба	2
11	Болт M8×55	2	23	Доска	1
12	Шайба D8	4

Инструкция по сборке

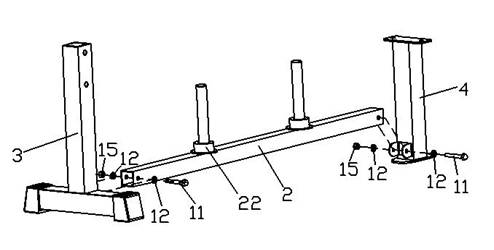

Шаг 1: Закрепите переднюю стойку (3) и заднюю стойку (4) на нижней раме (2) болтом M8×55 (11), шайбой D8 (12) и нейлоновой гайкой M8 (15).

Шаг 2: закрепите переднюю стойку (3) на верхней раме (1) болтом M10×70 (9), шайбой D10 (14) и нейлоновой гайкой M10 (16).затем, присоедините заднюю стойку (4) и горизонтальную стойку (6) на верхней раме (1) болтом M10×70 (9), шайбой D10 (14) и нейлоновой гайкой M10 (16).

Шаг 3:

Закрепите стальную пластину (7) и вертикальную стойку (5) на горизонтальной стойке (6) болтом M10×70 (9), шайбой D10 (14) и нейлоновой гайкой M10 (16).
