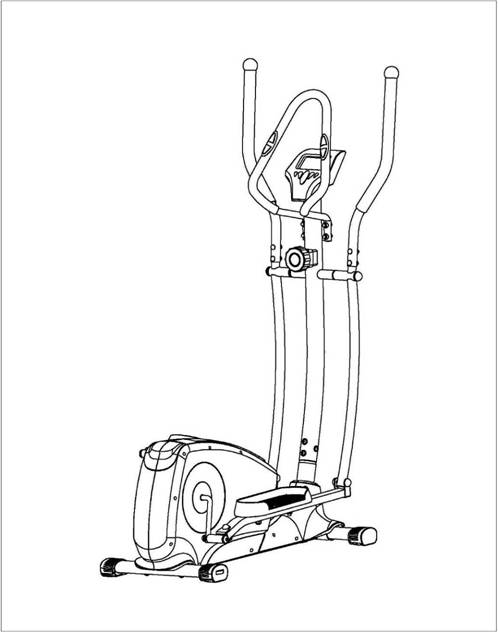

Эллиптический тренажер DFC TF-8711H
Инструкция пользователя
Этот тренажер был разработан исключительно для бытового применения. Профессиональное использование, коммерческое, или использование в спортзалах автоматически снимает с изготовителей ответственность за качество выпускаемой продукции.
Инструкция по Безопасности
Прежде, чем Вы начнете обучение на своем тренажере, пожалуйста, внимательно прочитайте инструкции.
■ Этот тренажер только для бытового применения, максимальный вес пользователя 100 кг.
■ Используйте только оригинальные комплектующие.
■ Перед сборкой убедитесь в наличии всех деталей по списку.
■ Располагайте тренажер на ровной, не скользкой поверхности. Из-за возможной коррозии, использование тренажера во влажных помещениях не рекомендуется.
■ Перед первым использованием (и каждые 1-2 месяца) убедитесь, что все элементы соединены правильно и хорошо закреплены.
Для ремонта используйте только оригинальные запасные части.
■ В случае ремонта, пожалуйста, обращайтесь только к поставщику.
■ Избегайте агрессивных моющих средств при уходе за тренажером.
■ Этот тренажер разработан для взрослых. Дети могут заниматься только под наблюдением взрослого.
Предупреждение: неправильные/чрезмерные тренировки могут причинить вред.
■ Макс. рост пользователя 190 см.
■ Макс. вес пользователя 100 кг.
Проконсультируйтесь со своим врачом прежде, чем начинать занятия.
● Поставщик не несет ответственности за возможные ошибки перевода или изменения в технической спецификации продукта.

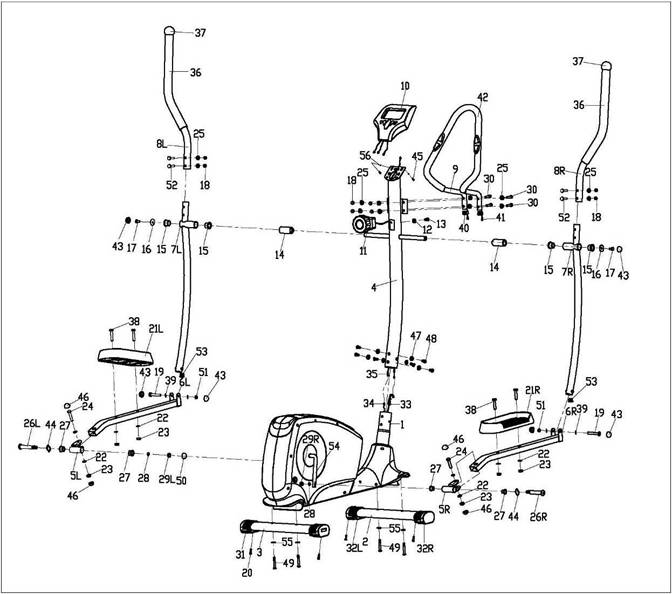

Подетальная схема
Список комплектующих
No. | Описание | Кол-во | No. | Описание | Кол-во |
1 | Основная рама | 1 | 29Лев/Пр | Нейлоновая гайка | 2 |
2 | Передний стабилизатор | 1 | 30 | Болт | 4 |
3 | Задний стабилизатор | 1 | 31 | Заглушка | 2 |
4 | Мачта | 1 | 32Лев/Пр | Заглушка | 2 |
5Лев/Пр | Переходник педали | 2 | 33 | Трос натяжения | 1 |
6Лев/Пр | Стойка педали | 2 | 34 | Сенсорный кабель | 1 |
7Лев/Пр | Рулевая стойка | 2 | 35 | Разъем | 1 |
8Лев/Пр | Ручка руля | 2 | 36 | Накладка | 2 |
9 | Неподвижный руль | 1 | 37 | Заглушка | 2 |
10 | Компьютер | 1 | 38 | Болт | 4 |
11 | Регулятор натяжения | 1 | 39 | Плоская шайба | 4 |
12 | Изогнутая шайба | 1 | 40 | Заглушка | 2 |
13 | Винт | 1 | 41 | Кабель пульса | 2 |
14 | Прокладка | 2 | 42 | Накладка | 1 |
15 | Втулка | 4 | 43 | Крышка S14 | 6 |
16 | Плоская шайба | 2 | 44 | Изогнутая шайба | 2 |
17 | Болт | 2 | 45 | Болт | 4 |
18 | Гайка-колпачок | 8 | 46 | Крышка S16 | 4 |
19 | Болт | 2 | 47 | Изогнутая шайба | 6 |
20 | Винт | 4 | 48 | Болт | 6 |
21Лев/Пр | Педаль | 2 | 49 | Болт | 4 |
22 | Плоская шайба | 8 | 50 | Крышка S19 | 2 |
23 | Нейлоновая гайка | 6 | 51 | Нейлоновая гайка M8 | 2 |
24 | Болт | 2 | 52 | Болт M8×45 | 4 |
25 | Изогнутая шайба | 12 | 53 | Круглый штекер | 2 |
26L/R | Болт | 2 | 54 | Кривошип | 1 |
27 | Втулка | 4 | 55 | Изогнутая шайба | 4 |
28 | Пружинная шайба | 2 | 56 | Плоская шайба D5 | 2 |
ИНСТРУКЦИИ ПО СБОРКЕ
Шаг 1:
Закрепите Передний (2) и Задний стабилизаторы(3) на Основной раме (1) болтами (49) и изщгнутыми шайбами (55).
Шаг 2:
Соедините провод регулятора натяжения (11) с проводом натяжения (33), и сенсорный провод (34) с соединительным проводом (35).
Закрепите стойку (4) на основной раме (1) болтами (48), изогнутыми шайбами (47).
Шаг 3:
a. Прикрепите левую рулевую стойку (7L) к оси стойки (4) болтом (17), плоской шайбой (16).
b. Прикрепите левую педальную стойку (6L) к левому кривошипу (54) болтом (26L), изогнутой шайбой (44), пружинной шайбой (28) и нейлоновой гайкой (29L), но пока не затягивайте.
c. Соедините левую педальную стойку (6L) с левой рулевой стойкой (7L), болтом (19), плоской шайбой (39) и нейлоновой гайкой (43). После этого затяните болт (17) и (19), нейлоновую гайку (29) и прикройте крышками (43) и (50).
d. Аналогичным образом с правой рулевой стойкой (7R) педальной стойкой (6R).
Замеика : Педальный болт, помеченный “R”(Правый) затягивается по часовой стрелке, помеченный “L”(Левый) против часовой стрелки.

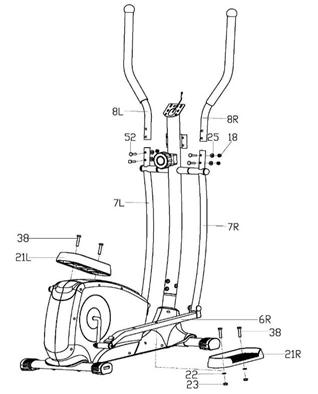

Шаг 4:
a. Закрепите педаль (21L/R) на педальной стойке (6L/R), болтами (38), плоскими шайбами (22) и нейлоновыми гайками (23).
b. Прикрепите ручку руля (8L/R) к рулевой стойке (7L/R) болтом（52），изогнутой шайбой (25) и нейлоновой гайкой (18).

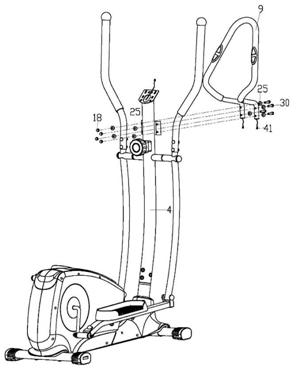

Шаг 5：
Закрепите неподвижный руль (9) на мачте (4) болтами（30，изогнутыми шайбами (25) гайками (18). Проденьте провод пульса (41) через отверстие мачты (4) and pull out the Computer bracket.
Шаг 6
Соедините разъем (35), кабель пульса (41) с проводом компьютера (10) соответственно. Закрепите компьютер (10) на кронштейне мачты (4) винтом (45) и плоской шайбой (56).
