Спецификация.
Автоматическая линия для производства сэндвич панелей
с наполнением из пенополистирола (EPS)
* Спецификация может быть изменена без уведомления, без ухудшения качества
* А также по запросу потребителя.
г. Владивосток
2008
ОБЩАЯ СПЕЦИФИКАЦИЯ
1) ПРОИЗВОДИТЕЛЬНОСТЬ ЛИНИИ: макс. 12 м/мин
2) ПРОИЗВОДИМОЕ ИЗДЕЛИЕ: стеновые и кровельные сэндвич панели
- Толщина: 40 ~ 200 мм Ширина: максмм
*Спецификация может быть изменена по запросу потребителя
3) СПЕЦИФИКАЦИЯ cтального листа (бухта)
- Толщина: 0,4 ~ 0,5 мм Ширина: 1 040 ~ 1 219 мм Вес: макcкг
4) Спецификация листа наполнителя теплоизоляции
- Толщина: 50 ~ 200 мм Ширина: 500 мм х 2 = 1 000 мм Длина: 3 600мм
5) Питание
- Электропитание: 380В 50Гц 45кВт Давление сжатого воздуха: 5 ~ 7 кг / см2
6) Линейные размеры линии, ДхВхШ:мм х 3 000 мм х 5 500 мм
СОСТАВНЫЕ ЧАСТИ ЛИНИИ
Наименование | Кол-во, шт. | |
1 | Размотчик стального листа | 3 |
2 | формующая Установка внешнего кровельного профиля | 1 |
3 | формующая Установка профиля | 2 |
4 | Установка складирования EPS | 1 |
5 | Установка подачи EPS | 1 |
6 | Пресс-Машина | 1 |
7 | Установка Отрезная | 1 |
8 | Конвейер разгрузочный | 2 |
9 | Устройство перемешивающее лопастное для подачи клея | 2 |
10 | Шкаф управления | 1 |
11 | ОПЦИИ |
* Спецификация может быть изменена без уведомления, без ухудшения качества
* А также по запросу потребителя.
Детальная СПЕЦИФИКАЦИЯ
1) Размотчик стального листа
§ Тип: барабанного типа, ручной
§ Диаметр бухты внутренний: Ø 508 мм
§ Диаметр бухты наружный: максмм
§ Вес бухты: макскг
§ Тормоз: ленточного типа
§ Линейные размеры: 2 150 х 1 000 х 1 000 мм
§ Вес: 1 500 кг.
2) формующая Установка внешнего кровельного профиля
§
Тип: плоскоформующая
§ Формующие валки: 22
§ Материал валков: Сталь S45C закалка, хромирование
§ Диаметр: Ø 80, Ø 85
§ Привод: двигатель переменного тока 7,5 кВт
§ Перемещение валков верх/низ: винтовое/ручное
§ Отрезная машина: цепного типа – 1 ед.
§ Линейные размеры:х 1 700 х 1 350 мм
§ Вес:кг.
Формует внешний профиль кровельной панели. В соответствии с запросом покупателя установка может оснащаться двойным профилирующим столом для изготовления большего количества профилей.
* Профили панелей должны быть согласованы заказчиком.
3) Установка ДЛЯ производствА стенового/кровельного листа
§
Тип: плоскоформующая
§ Формующие валки: 7
§ Материал валков: Сталь S45C закалка, хромирование
§ Диаметр: Ø 45
§ Перемещение валков верх/низ: винтовое/ручное
§ Линейные размеры: 1 050 х 1 300 х 450 мм
§ Вес: 1 500 кг.
Формует профиль внутренней обкладки для кровельной панели, а также профиль внутренней / внешней обкладки для стеновой панели.
4) Установка складирования пенополистирола
§ Тип: Автоматическая подача цепного типа
§ Емкость:
- высота – максмм
- ширина – максмм
§ Производительность: 0 ~ 12 м/мин
§ Привод: двигатель переменного тока
§ Линейные размеры: 4 100 х 1 750 х 1 850 мм
§ Вес: 1 500 кг.
5) Установка подачи пенополистирола
§ Тип: роликовый
§ Количество роликов: 2 ед.
§ Диаметр роликов: Ø180 – с покрытием резиной
§ Перемещение роликов верх/низ: червячная/ручное
§ Подача пенополистирола: гидроцилиндр
§ Линейные размеры: 6 100 х 1 750 х 1 600 мм
§ Вес: 4 500 кг
6) Пресс-Машина
§ Тип: роликовый пресс
§ Перемещение верхней рамы верх/низ: червячная передача с двигателем
§ Диаметр роликов: Ø105, 160 – с покрытием резиной
§ Ролики: 23
Устройство нанесения клея
§ Верх/низ 2 ед.
§ Насос: 4 шт.
§ Двигатель: двигатель переменного тока 5,6 кВт
§ Гофропресс: верх/низ 2 ед.
§ Отрезная машина: цепного типа, 2 ед.
§ Линейные размеры: 8 300 х 3 000 х 2 500мм
§ Вес:кг.
Формирование сэндвич-панели. Резиновые ролики пресса исключают повреждение.
7) Установка
Отрезная летучего типа
§ Тип: автоматическая
§ Длина реза: мин, макс ~ не ограничено
§ Толщина реза: 40 ~ 200 мм
§ Ширина реза: максмм
§ Материал резака: SKD-11
§ Перемещение резака верх/низ: винтовая передача с двигателем
§ Прижимное устройство: с пневмоцилиндром
§ Линейные размеры:
- установки: 1 200 х 1 600 х 2 300 мм
- направляющих: 4 000 х 140 х 2 300 мм
§ Вес:
- установки: 2 000 кг.
- направляющих: 200 кг.
Чистый рез панелей по заданным размерам.
8) Конвейер разгрузочный
§ Тип: роликовый
§ Диаметр роликов: Ø 65 – с покрытием резиной
§ Линейные размеры: 4 650 х 1 200 х 1 000 мм
§ Вес: 250 кг.
9) Устройство перемешивающее лопастное для подачи клея
§
Тип: стационарный
§ Емкость: макс. 800л., идеально 600л.
§ Насос: шестеренчатый 0,75 кВт, 300 об/мин
§ Привод мешалки: двигатель переменного тока 0,75 кВт
§ Вал мешалки: Ø45 х Ø60
§ Подшипниковый узел: UCFL208 (NACHI, Япония )
§ Нагревательный элемент (ТЭН): 3 кВт
§ Панель управления
§ Линейные размеры: 1 350 х 1 350 х 2 330 мм
§ Вес: 3 000 кг.
Хранение клеевого состава, его перемешивание для предотвращения отстаивания и отвердевания.
10) Шкаф управления
§ Тип: планшетный
§ Питание: 380В 50Гц 45 кВт
§
Назначение: контроль технологических процессов, контроль длины, счетчик реза, корректор ошибок
§ Линейные размеры:
- главная панель: 1 200 х 530х 1 300 мм
- шкаф отрезного устройства: 700 х 530х 1 300 мм
§ Вес:
- главная панель: 250 кг.
- шкаф отрезного устройства: 100 кг.
 |

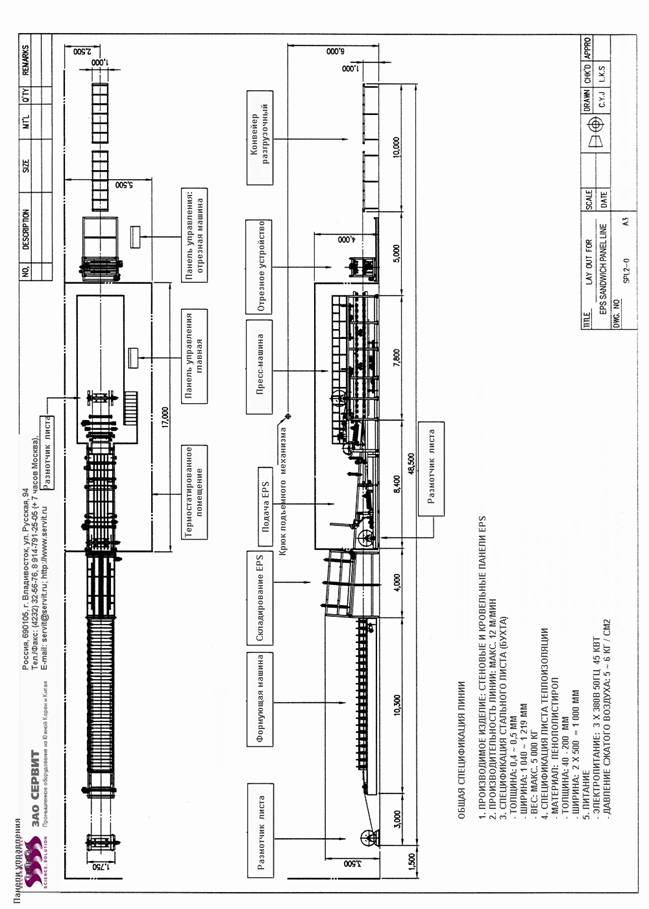

Планировка линии по производству сэндвич панелей с наполнением из пенополистирола

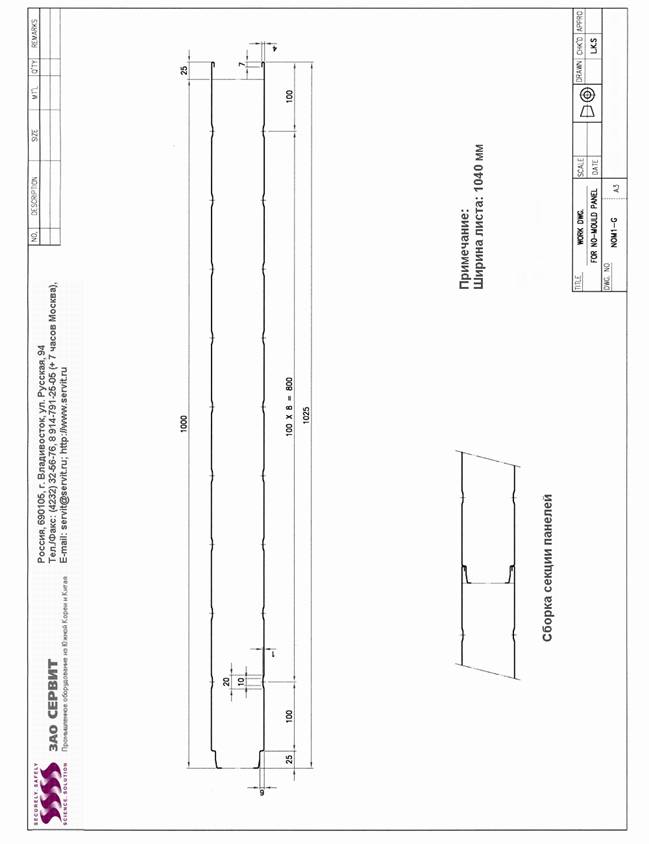

Панель стеновая

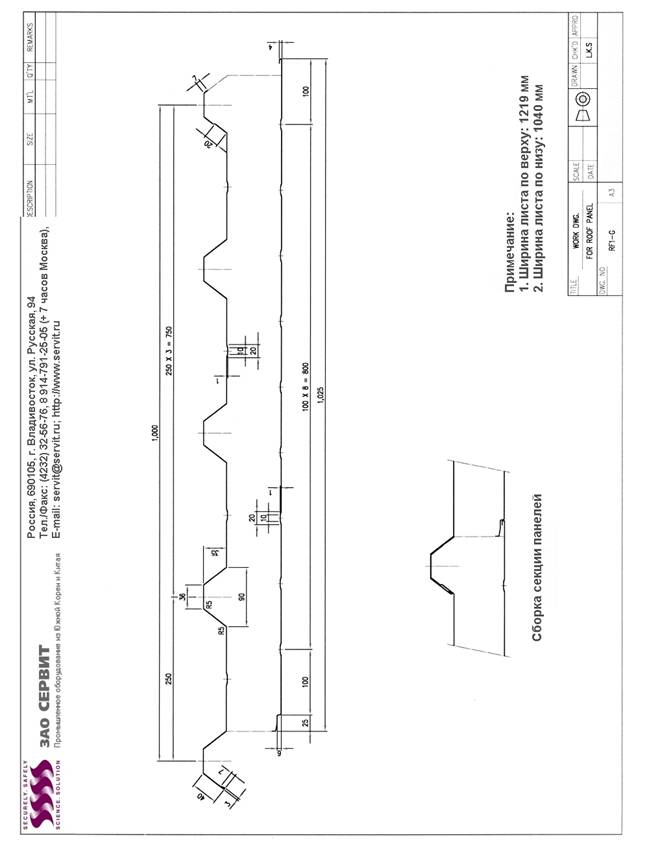

Панель кровельная
11) Опции:
1. Размотчик стального листа
§ Тип: гидравлический барабанного типа
§ Диаметр бухты внутренний: Ø 508 мм
§ Диаметр бухты наружный: максмм
§ Вес бухты: макскг
§ Тормоз: ленточного типа
§ Линейные размеры: 3 200 х 1 050 х 1 500 мм
§ Вес: 2 500 кг.
2. формующая Установка (профнастил, сайдинг, и т. п.)
§ Тип: плоскоформующая
§ Формующие валки:
- профнастил: 20
- сайдинг: 22
§ Материал валков: Сталь S45C закалка, хромирование
§ Диаметр: Ø 80
§ Привод: двигатель переменного тока 7,5 кВт
§ Перемещение валков верх/низ: винтовое/ручное
§ Линейные размеры:х 1 350 х 1 700 мм
§ Вес:кг.
В соответствии с запросом покупателя установка может оснащаться двойным профилирующим столом для изготовления большего количества профилей.
* Профили панелей должны быть согласованы заказчиком.
3. Автоматический штабелер
§
Тип: автоматический штабелер крановый
§ Способ погрузки: вакуумный
§ Размер панелей: мин. 2,4 м ~ макс. 12 м
§ Подаю’щий конвейер: 3 ед.
- Тип: роликовый
- Диаметр роликов: Ø 70 – с покрытием
резиной
- Привод: двигатель переменного тока
- Скорость подачи: макс. 30м/мин
§ Устройство кантования: 1 ед.
§ Ленточный конвейер: 6 ед.
§ Вакуумные присоски: Ø100 – 18 ед.
§ Высота штабеля: максмм
§ Линейные размеры:х 3 600 х 8 500 мм
§ Вес: 8 500 кг.
Складирует, кантует готовые панели для удобной поставки и упаковки.
Для уменьшения объема упаковки кровельных панелей вращает панель на 180 °.
