Спецификация.
Автоматическая линия для производства сэндвич панелей
с наполнением из минеральной ваты
(стекловата, базальтовое волокно)
* Спецификация может быть изменена без уведомления, без ухудшения качества
* А также по запросу потребителя.
г. Владивосток
2008
ОБЩАЯ СПЕЦИФИКАЦИЯ
1) Спецификация линии
ОПИСАНИЕ:
Автоматическая комбинированная линия для производства сэндвич панелей
ПРОИЗВОДИМОЕ ИЗДЕЛИЕ:
- стеновая панель со специальным замком (безболтовая) ISBW-1 кровельная панель ISRF-1
ПРОИЗВОДИТЕЛЬНОСТЬ ЛИНИИ:
- сэндвич панели с наполнением из минеральной ваты - макс. 2 – 8 м/мин сэндвич панели с наполнением из EPS - макс. 12 м/мин
Толщина ИЗДЕЛИЯ:
- панель ISBW-1: 50, 80, 100, 120, 150, 200 мм панель ISRF-1: 50, 80, 100, 120, 150, 200 мм
Эффективная ширина: 1 000 мм
*Спецификация может быть изменена по запросу потребителя
2) Спецификация стального листа (бухта)
- Толщина: 0,45 ~ 0,8 мм Ширина:
- для ISBW-1: 1 100 и 1 200 мм (нижняя / верхняя обкладка)
- для ISRF -1: 1 100 и 1 250 мм (нижняя / верхняя обкладка)
- Вес: макcкг
3) Спецификация листа наполнителя теплоизоляции
- Материал: Минеральная вата, стекловата, базальтовое волокно
- Толщина: 84 мм
- Ширина: 1 200 мм
- Длина: 2 400 мм
- Материал: EPS – вспененный полистирол, пенополистирол, ПСБС
- Толщина:мм
- Ширина: 500 мм х 2 = 1 000 мм
* Необходимо согласовать с Производителем оборудования параметры расходных материалов (для минерального наполнителя) которые Заказчик собирается использовать при производстве панелей: плотность минерального наполнителя, его длину, ширину, толщину, а также предполагаемая толщина, ширина стального листа в бухте.
4) Питание
- Электропитание: 380В 50Гц 230кВт Давление сжатого воздуха:
- Линия: 7 ~ 8 кг / см2
- Пылесборник: 7 ~ 8 кг / см2
5) Линейные размеры линии, ДхВхШ:мм х 4 400 мм хмм

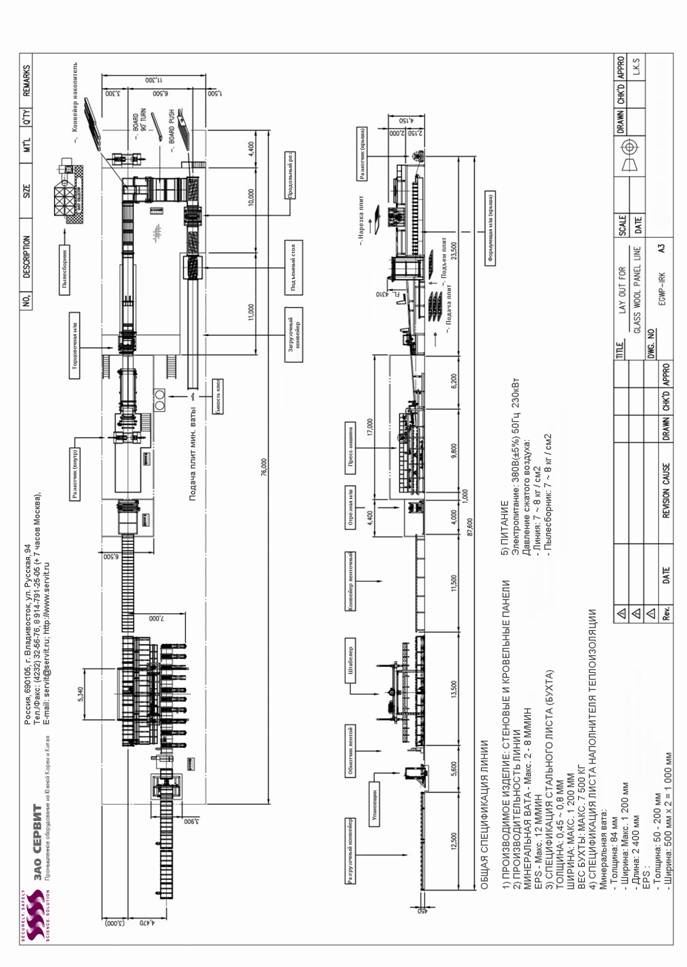

СОСТАВНЫЕ ЧАСТИ ЛИНИИ
Наименование | Кол-во, шт. | |
1 | конвейер загрузочный | 1 |
2 | стол Подъемный с пневмотолкателем | 1 |
3 | конвейер Ленточный #1 | 1 |
4 | Станок для продольной резки | 1 |
5 | конвейер Ленточный #2 с пневмотолкателем | 1 |
6 | Конвейер – кантователь | 1 |
7 | конвейер 3-х шаговый | 1 |
8 | Конвейер – накопитель | 1 |
9 | Конвейер – Сборочный | 2 |
10 | Устройство ТОРЦОВКИ кромки | 1 |
11 | конвейер Ленточный #3 | 1 |
12 | Размотчик стального листа | 2 |
13 | формующая Установка внешнего кровельного профиля ISRF-1 | 1 |
14 | формующая Установка внешнего СТЕНОВОного профиля ISBW-1 | 1 |
15 | транспортёр формующих Установок | 1 |
16 | Устройство подающее | 1 |
17 | Установка складирования и подачи EPS | 1 |
18 | формующая Установка внутреннего профиля ISRF-1, ISBW-1 | 1 |
19 | Устройство перемешивающее лопастное для подачи клея | 2 |
20 | Пресс-Машина | 1 |
21 | Установка Отрезная | 1 |
22 | Автоматический штабелер и Кантователь | 1 |
23 | Упаковщик Панелей в Пленку | 1 |
24 | Шкаф управления | 1 |
25 | Станок для нарезки ламелей | 1 |
26 | Пылесборник | 1 |
* Спецификация может быть изменена без уведомления, без ухудшения качества
* А также по запросу потребителя.
Детальная СПЕЦИФИКАЦИЯ
1) конвейер загрузочный
· Тип: ленточный
· Ширина ленты: 900 мм
· Толщина ленты: 2 мм
· Скорость подачи: около 20 м/мин
· Общий вес подачи: макс. 500 кг.
· Привод: двигатель переменного тока – 1,5 кВт
· Линейные размеры (ДхВхШ): 4 500 х 630 х 1 100 мм
· Вес: 1 500 кг.
Подача плит минеральной ваты (стекловата, базальтовое волокно) в стопках в подъемный стол (2)
2) стол Подъемный с пневмотолкателем
· Тип: Цепной
· Скорость подачи: около 12 м/мин
· Привод: двигатель переменного тока – 2,2 кВт
· Пневмотолкатель
- производительность: 5 ~ 6 плит/мин
- ход поршня: 1 000 мм
- линейные размеры: 1 700 х 255 х 1 700 мм
- вес: 300 кг.
· Линейные размеры (ДхВхШ): 2 700 х 4 340 х 2 200 мм
· Вес: 3 500 кг.
Подъем минеральной ваты (стекловата, базальтовое волокно) в стопке шаг за шагом далее пневмотолкатель, установленный на верхней части ПОДЪЕМНИКА, выдвигают из стопки минеральную вату плита за плитой.
3) конвейер Ленточный #1
· Тип: ленточный
· Ширина ленты: 1 100 мм
· Толщина ленты: 2 мм
· Ролик: Ø 60,5 х 1 200 мм
· Скорость: около 30 м/мин
· Привод: двигатель переменного тока – 0,75 кВт
· Линейные размеры (ДхВхШ): 3 500 х 1 100 х 1 300 мм
· Вес: 700 кг.
4) Станок для продольной резки
· Тип: ротационный
· Толщина продольной резки: 50, 80, 100, 120, 150, 200 мм
· Тип ножа: дисковые пилы (Ø 310)
· Скорость подачи: около 13 м./мин
· Привод подачи: 2,25 кВт
· Привод пилы: 5,6 кВт
· Приводной ролик (верхний): с покрытием резиной
· Нижний ролик: стальной – S45C
· Линейные размеры: 2 000 х 1 900 х 2000 мм
· Вес: 6 000 кг.
Нарезка плит по толщине. Толщина резки плит задается контроллером.
5) конвейер Ленточный #2 с пневмотолкателем
· Тип: ленточный
· Ширина ленты: 1 100 мм
· Толщина ленты: 2 мм
· Ролик: Ø 60,5 х 1 200 мм
· Скорость: около 30 м/мин
· Привод: двигатель переменного тока – 0,75 кВт
· Линейные размеры: 3 500 х 1 100 х 1 300 мм
· Вес: 700 кг.
· Пневмотолкатель
- производительность: 5 ~ 6 плит/мин
- ход поршня: 1 000 мм
- линейные размеры: 1 700 х 255 х 1 700 мм
- вес: 300 кг.
6) Конвейер – кантователь
· Тип: поворотный
· Скорость подачи: около 10 м./мин
· Привод: двигатель переменного тока – 0,75 кВт, реверсивный
· Линейные размеры: 3 400 х 1 265 х 2 350 мм
· Вес: 1000 кг.
Переворачивает нарезанную плиту минеральной ваты, в дальнейшем так называемые ламели на 90° так, чтобы минеральная вата имела заданную толщину.
7) конвейер 3-х шаговый
· Тип: ленточный
· Ширина ленты: 1 720 мм
· Толщина ленты: 2 мм
· Скорость подачи: около 20 м./мин
· Привод: двигатель переменного тока – 1,5 кВт
· Линейные размеры: 4 100 х 700 х 1 720 мм
· Вес: 1 500 кг.
Перемещает ламели в Конвейер – накопи
8) Конвейер – накопитель
· Тип толкателя: пневмоцилидр
· Ход поршня: 2 200 мм
· Линейные размеры: 900 х 750 х 1 900 мм
После сбора ламелей по ширине изделия, выталкивает их в Конвейер – Сборочный (9) 2-мя зигзагообразными толчками, которые делают более плотную структуру.
9) Конвейер – Сборочный
· Тип: ленточный
· Ширина ленты: 1 300 мм
· Толщина ленты: 2 мм
· Скорость подачи: около 12 м./мин
· Привод: двигатель переменного тока – 0,75 кВт
· Линейные размеры: 6 000 х 640 х 1 300 мм
· Вес: 1 700 кг.
Сборка, группировка ламелей.
10) Устройство ТОРЦОВКИ кромки
· Тип: с прижимным роликом и дисковой пилой
· Ролик:: Ø 60,5 х 1 400 мм
· Пила: Ø 164 ~ Ø 212 мм
· Привод пилы: двигатель переменного тока – 0,75 кВт
· Линейные размеры:: 1 400 х 550H х 800 мм
· Вес: 2 500 кг.
Торцует боковые стороны собранных в группу ламелей для устройства замка сэндвич-панелей.
11) конвейер Ленточный #3
· Тип: ленточный
· Ширина ленты: 1 500 мм
· Скорость подачи: около 12 м./мин
· Привод: двигатель переменного тока – 0,75 кВт
· Линейные размеры: 6 000 х 200 х 1 300 мм
· Вес: 2 000 кг.
Перемещает собранные вместе ламели в сборочную секцию линии.
12) Размотчик стального листа
· Тип: гидравлический барабанного типа
· Диаметр бухты внутренний: Ø 508 мм
· Диаметр бухты наружный: максмм
· Вес бухты: макскг
· Тормоз: ленточного типа
· Линейные размеры: 3 200 х 1 500 х 1 050 мм
· Вес: 2 500 кг.
В стандартной поставке размотчик спроектирован на загрузку бухты весом 7,5т. Возможна поставка размотчиков для загрузки бухт массой в диапазоне 0,5 ~ 20т.

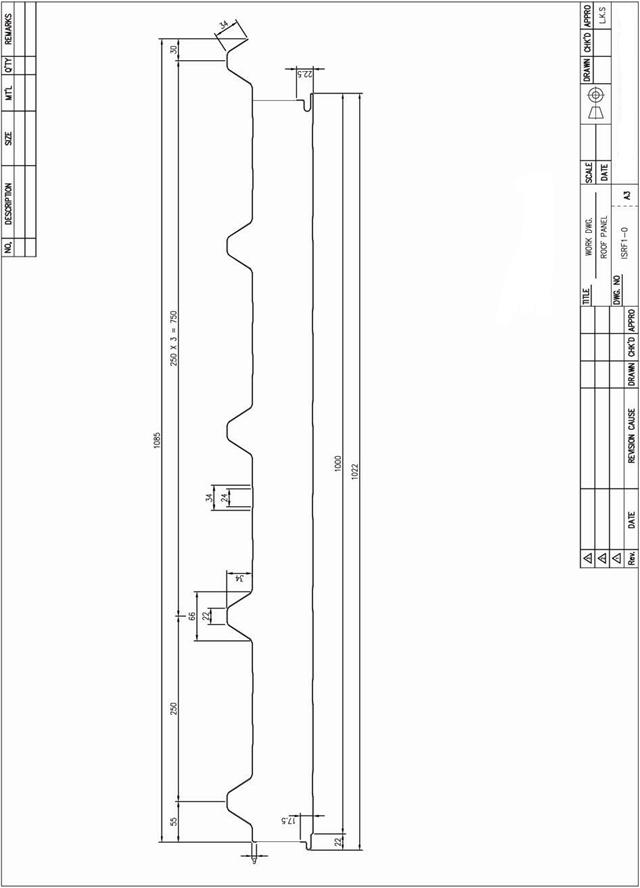

13) формующая Установка внешнего кровельного профиля ISRF-1
·
Тип: плоскоформующая
· Формующие валки: 22
· Материал валков: Сталь S45C закалка, хромирование
· Диаметр: Ø 80
· Привод: двигатель переменного тока 7,5 кВт
· Перемещение валков верх/низ: винтовое/ручное
· Линейные размеры:х 1 250 х 1,650 мм
· Вес:кг.
Формует внешний профиль кровельной панели. В соответствии с запросом покупателя установка может оснащаться двойным профилирующим столом для изготовления большего количества профилей.
* Профили панелей должны быть согласованы заказчиком.

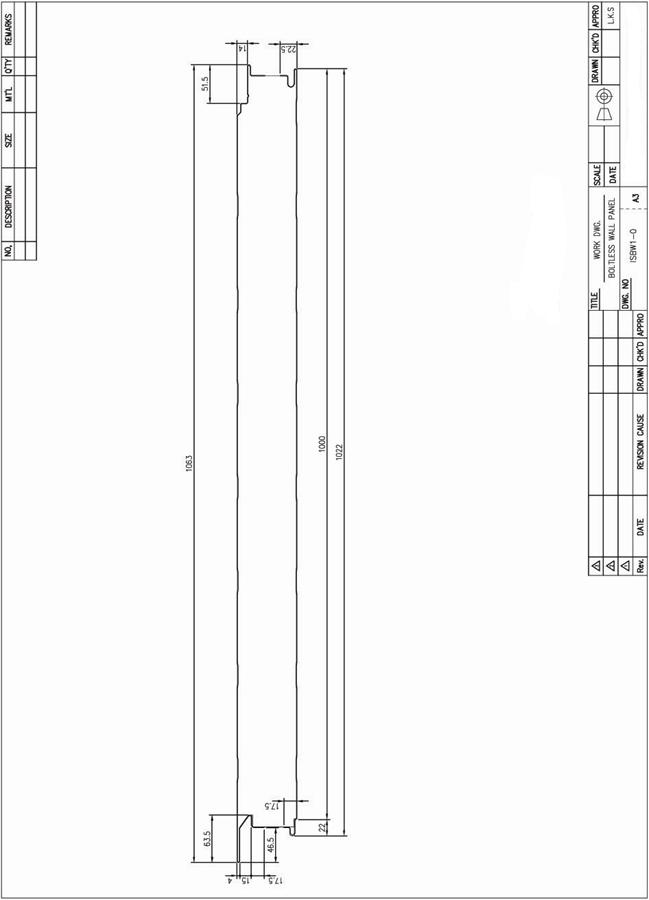

14) формующая Установка внешнего СТЕНОВОного профиля ISBW-1
· Тип: плоскоформующая
· Формующие валки: 18
· Материал валков: Сталь S45C закалка, хромирование
· Диаметр: Ø 80
· Привод: двигатель переменного тока 7,5 кВт
· Перемещение валков верх/низ: винтовое/ручное
· Линейные размеры: 8 500 х 1 250 х 1 650 мм
· Вес:кг.
Формует внешний профиль стеновой панели.
15) транспортёр формующих Установок
· Тип: рельсовый
· Привод: редуктор
Используется для смены формующих установок
16) Устройство подающее
· Тип: роликовый
· Диаметр ролика: Ø180 – с покрытием резиной
· Перемещение валков верх/низ: винтовое/ручное
· Высота перемещения: 250 мм
· Линейные размеры: 200 х 800 х 1 540 мм
· Вес: 4 500 кг.
Перемещение отформованных профилей
17) Установка складирования и подачи EPS
· Тип: автоматический цепной/ленточный конвейер
· Емкость накопителя:
- высота – максмм;
- ширина – максмм
· Скорость подачи: 0 ~ макс.15 м/мин
· Привод: реверсивный двигатель переменного тока
· Перемещение верх/низ: винтовое/привод переменного тока
· Линейные размеры: 4 200 х 2 500 х 1 850 мм
· Вес: 3 000 кг.
18) формующая Установка внутреннего профиля ISRF-1, ISBW-1
· Тип: плоскоформующая
· Формующие валки: 10
· Материал валков: Сталь S45C закалка, хромирование
· Диаметр: Ø 45
· Привод: двигатель переменного тока 0,375 кВт
· Перемещение валков верх/низ: винтовое/ручное
· Линейные размеры: 1 900 х 450 х 1 300 мм
· Вес: 1 500 кг.
Формует внутренний профиль для стеновой и кровельной панели.
19) Устройство перемешивающее лопастное для подачи клея
· Тип: стационарный
· Емкость: макс. 800л., идеально 600л.
· Насос: шестеренчатый 0,75 кВт, 300 об/мин
· Привод мешалки: двигатель переменного тока 0,75 кВт
· Вал мешалки: Ø45 х Ø60
· Подшипниковый узел: UCFL208 (NACHI, Япония )
· Нагревательный элемент (ТЭН): 3 кВт
Хранение клеевого состава, его перемешивание для предотвращения отстаивания и отвердевания.
20) Пресс-Машина
· Тип: роликовый пресс
·
Перемещение верхней рамы верх/низ: червячная передача с двигателем
· Диаметр роликов: Ø105, 160 – с покрытием резиной
· Ролики: 23
Установка нанесения клея
· Верх/низ 2 ед.
· Насос: 4 шт.
· Двигатель: двигатель переменного тока 5,6 кВт
· Гофропресс: верх/низ 2 ед.
· Отрезная машина: цепного типа, 2 ед.
· Линейные размеры: 8 300 х 3 000 х 2 500мм
· Вес:кг.
Формирование сэндвич-панели. Резиновые ролики пресса исключают повреждение.
21) Установка Отрезная
· Тип: дисковая пила
· Длина реза: мин~мм
· Толщина реза: 50 ~ 200 мм
· Ширина реза: максмм
· Материал резака: SKH
· Перемещение резака верх/низ: винтовая передача с двигателем
· Прижимное устройство: с пневмоцилиндром
· Линейные размеры:
· Установки: 1 200 х 1 600 х 3 200 мм
· Направляющих: 4 000 х 140 х 3 200 мм
· Вес:
- установки: 4 000 кг.
- направляющих: 200 кг.
Чистый рез панелей по заданным размерам.
22) Автоматический штабелер и Кантователь
· Состав:
Подающий ускоряющий конвейер Автоматический штабелер крановый Система кантования Разгрузочный конвейер· Линейные размеры:х 6 000 х 4 300 мм
· Цикл: 16 сек.
1. Подающий конвейер:
· Размеры:х 1 400 х 1 300 мм
· Скорость: 18 м/мин.
· Привод: 3 х 380В х 1,5 кВт
2. Система кантования:
· Длина конвейера:мм
· Время кантования: 9 сек.
· Вакуумные присоски: Ø120
· Привод: 3 х 380В х 2 кВт
3. Автоматический штабелер:
· Длина штабелера:мм
· Цикл: 16 сек.
· Привод: 3 х 380В х 11 кВт
· Вакуумные присоски: Ø100 – 18 шт.
· Мощность: 120м3/час, 3 х 380В х 3,5кВт
4. Разгрузочный конвейер
· Длина конвейера:мм
· Диаметр ролика: Ø 85
· Скорость: 18 м/мин.
· Привод: 3 х 380В х 1,5 кВт
Складирует, кантует готовые панели для удобной поставки и упаковки.
Для уменьшения объема упаковки кровельных панелей вращает панель на 180 °.
23) Упаковщик Панелей в Пленку
· Состав:
- Конвейер подъемный гидравлический Конвейер роликовый Обвязочная машина Упаковочная машина Разгрузочный конвейер
1. Конвейер подъемный гидравлический:
· Тип: гидравлический, вертикальный
· Привод: 3 х 380В х 1,5 кВт
· Скорость подъема: 1 350мм/4сек.
· Гидро оборудование: 3 х 380В х 5 кВт
· Длина панелей: минмм ~ макс.мм х 10шт.
·
Цикл: 12 сек.
· Линейные размеры: 1 200 х 5 000 х 1 200мм
2. Конвейер роликовый:
· Тип: С - образный
· Ролик: Ø 100 х 1 200 мм
· Производительность: 6 м/мин.
· Привод: 3 х 380В х 1,5 кВт
· Линейные размеры:х 450 х 1 400мм
3. Обвязочная машина:
· Тип: автоматический
· Рама обвязочная (ВхШ): 1400 х 1200 мм
· Лента обвязочная: полипропилен
· Размеры ленты: 1мм х 18 мм
· Цикл: 2,8сек/об
4. Упаковочная машина:
· Рама упаковочная: Ø 2 200 мм
· Лента упаковочная виниловая: 25микрон х 500 мм
· Скорость упаковки: 3 м/сек.
· Скорость движения панелей: 10 м/мин
· Привод: 3 х 380В х 2,2 кВт
5. Разгрузочный конвейер:
· Тип: С – образный
· Ролик: Ø 100 х 1 200 мм
· Производительность: 6 м/мин.
· Привод: 3 х 380В х 2,2 кВт
· Линейные размеры:х 450 х 1 400мм
Обвязывает и упаковывает в пленку готовые панели для их надежной дальнейшей транспортировки.
24) Шкаф управления
· Тип: планшетный
· Питание: 380В 50Гц 50 кВт
1. Главная панель:
- Контроллер реза ламелей, Контроллер формирования сэндвич-панелей
· Назначение: контроль технологических процессов
2. Вспомогательная панель:
- Стол подъемный, Установка отрезная, Устройство перемешивающее, Установка нанесения клея
· Назначение: контроль длины, счетчик реза, корректор ошибок
25) Станок для нарезки ламелей
· Тип: трапециевидный рез
· Вес: 2 000 кг.
· Установка: вне линии
Нарезка плит изоляционных материалов на трапециевидные секции (ламели) для дальнейшей их вставки в гофры кровельной панели.
26) Пылесборник
·
Производительность: 450м3/мин.
· Площадь улавливания: 403,2 м2
· Скорость улавливания: 1,54м/мин
· Разрежение: 170 мм вод. ст.
· Эффективность: 99 %
· Фильтр: полиэстер
· Разгрузка: затвор – Ø600 × 2,2 кВт
· Привод: защищенный двигатель 75кВт с турбо вентилятором.
· Производительность: 600м3/мин на 350 мм вод. ст. при 20°C
Абсорбирование пыли/частиц после реза ламелей/торца/и т. д. Рекомендуется для защиты от конденсата в зимнее время поместить Пылесборник в специальное строение. Строение изготавливается Покупателем.
* Пылесборник Может быть изготовлен покупателем самостоятельно. Производитель оборудования предоставит необходимые для этого документы
Планировка линии по производству сэндвич панелей с наполнением из мин. ваты (EPS)
Стеновая панель со специальным замком (безболтовая) ISBW-1
Кровельная панель ISRF-1
